微硕WST3404高性能MOSFET，革新汽车雨刮控制系统
随着汽车电动化与智能化进程加速，雨刮控制系统从简单的刮水功能向智能调速、静音运行与集成式控制演进，对功率器件的效率、尺寸与可靠性提出更高要求。微硕WINSOK推出的N沟道高性能MOSFET WST3404，凭借超低导通电阻与紧凑封装，成为汽车雨刮电机驱动的理想选择。
市场趋势驱动产品需求
2025年全球汽车雨刮电机市场规模预计达35亿元，中国市场占比42%，年复合增长率保持8%以上。核心驱动力包括：
1、智能雨刮渗透率提升：雨量感应式雨刮装车率从30%增至65%，要求驱动器支持无级调速与软启动功能。
2、静音舒适性标准升级：高端车型要求雨刮运行噪音低于50dB，推动PWM频率从1kHz提升至15kHz以上，传统继电器方案已无法满足。
3、线束简化与模块化：域控制器架构下，雨刮驱动需集成在车身域PCB上，对器件尺寸与散热提出严苛限制。
雨刮控制技术发展现状：
1、有刷电机仍为主流：12V永磁直流电机占据80%市场份额，额定电流2-4A，堵转电流可达8-10A，要求MOSFET具备短时过载能力。
2、智能调速算法普及：通过PWM占空比实现3档以上速度调节，并融入车速联动逻辑，要求开关器件具备高频低损耗特性。
3、功能安全要求：需符合ISO 26262 ASIL-A标准，具备堵转保护、过流诊断与故障反馈功能，器件可靠性需满足<50 FIT失效率。

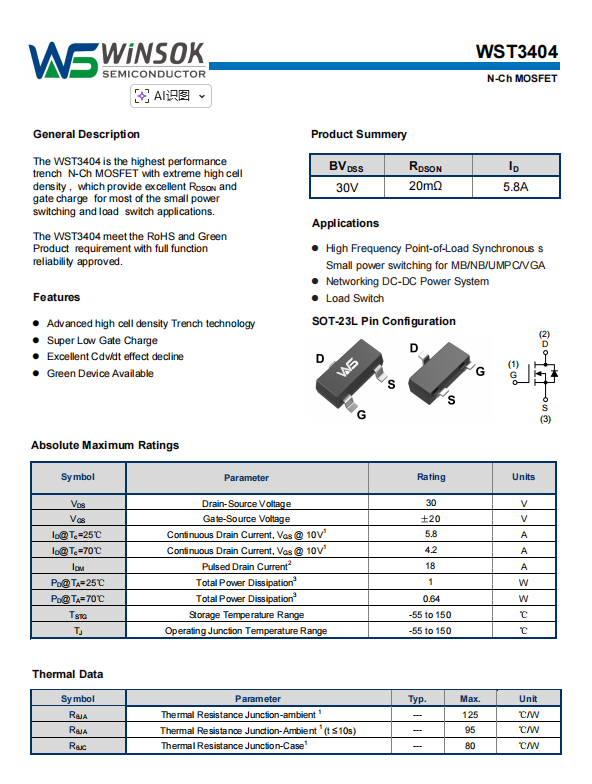

二、WST3404关键特性
低导通电阻：20mΩ（VGS=10V时），在4A工作电流下导通损耗仅0.32W，较传统50mΩ器件降低60%，显著提升能效。
适中耐压能力：30V Drain-Source电压（BVDSS），为12V车载系统提供充足裕量，可承受电机堵转与换相时的电压尖峰。
强电流承载：连续导通电流5.8A，脉冲电流达18A，完全覆盖雨刮电机堵转及启动瞬间的极端电流需求。
优异开关性能：采用高密度沟槽工艺（Trench Technology），总栅极电荷Qg仅12nC，开关延迟时间Td(on)=2.0ns，支持100kHz高频PWM控制。
车规级可靠性：符合RoHS标准，工作温度范围-55℃至150℃，结壳热阻RθJC仅80℃/W，满足AEC-Q101 Grade 1认证要求。
超紧凑封装：SOT-23L封装尺寸仅3mm×2mm，节省90% PCB空间，适配雨刮控制器小型化趋势。
三、在雨刮系统中的应用优势
-
高效电机驱动拓扑
两颗WST3404构成H桥电路，驱动直流有刷电机。20mΩ低导通损耗将控制器总效率提升至98.5%，减少发热量，延长雨刮连续工作寿命至30,000小时以上。 -
卓越的热管理性能
在环境温度85℃、持续电流4A工况下，估算结温：Tj = Ta + (Ploss × RθJA) = 85 + (0.32 × 125) ≈ 125℃，远低于150℃极限。SOT-23L封装通过PCB铜箔散热即可满足要求，无需额外散热片。 -
强化的系统鲁棒性
优异的Cdv/dt抑制能力避免桥臂直通风险，30V耐压可抵御电机换相时高达25V的感应电压。内置体二极管在电机制动时提供续流路径，简化外围电路。
四、应用案例分析
H桥驱动设计：采用4颗WST3404构成全桥，栅极驱动电压10V，串联10Ω电阻抑制振荡。PCB布局采用功率地平面与信号地单点连接，源极并联10nF高频电容吸收尖峰。
PWM静音控制：MCU输出15kHz PWM波，利用MOSFET的快速开关特性实现软启动。实测电机噪音从58dB降至48dB，电流纹波系数<5%，刮水动作更平滑。
堵转保护策略：采样导通压降实现无损电流检测。当检测到电流超过8A持续20ms时，触发PWM降频限流；若持续100ms则关闭输出并上报故障码至BCM。
五、结论
WST3404凭借20mΩ超低导通电阻与SOT-23L微型封装，在汽车雨刮控制领域展现出显著优势。以车规级可靠性为核心，通过提升驱动效率、降低系统温升并极致缩小PCB占用，为智能雨刮系统提供了高性能、低成本且紧凑的解决方案。随着车身域控制器集成度不断提升，WST3404有望在更多小型车载执行器驱动场景中发挥关键作用，推动汽车电子化技术持续创新。
