CyberRT学习（一）

一、listener和talker整体代码实现研究（自上而下）

1、cyber/expamples目录下listener.cc、talker.cc

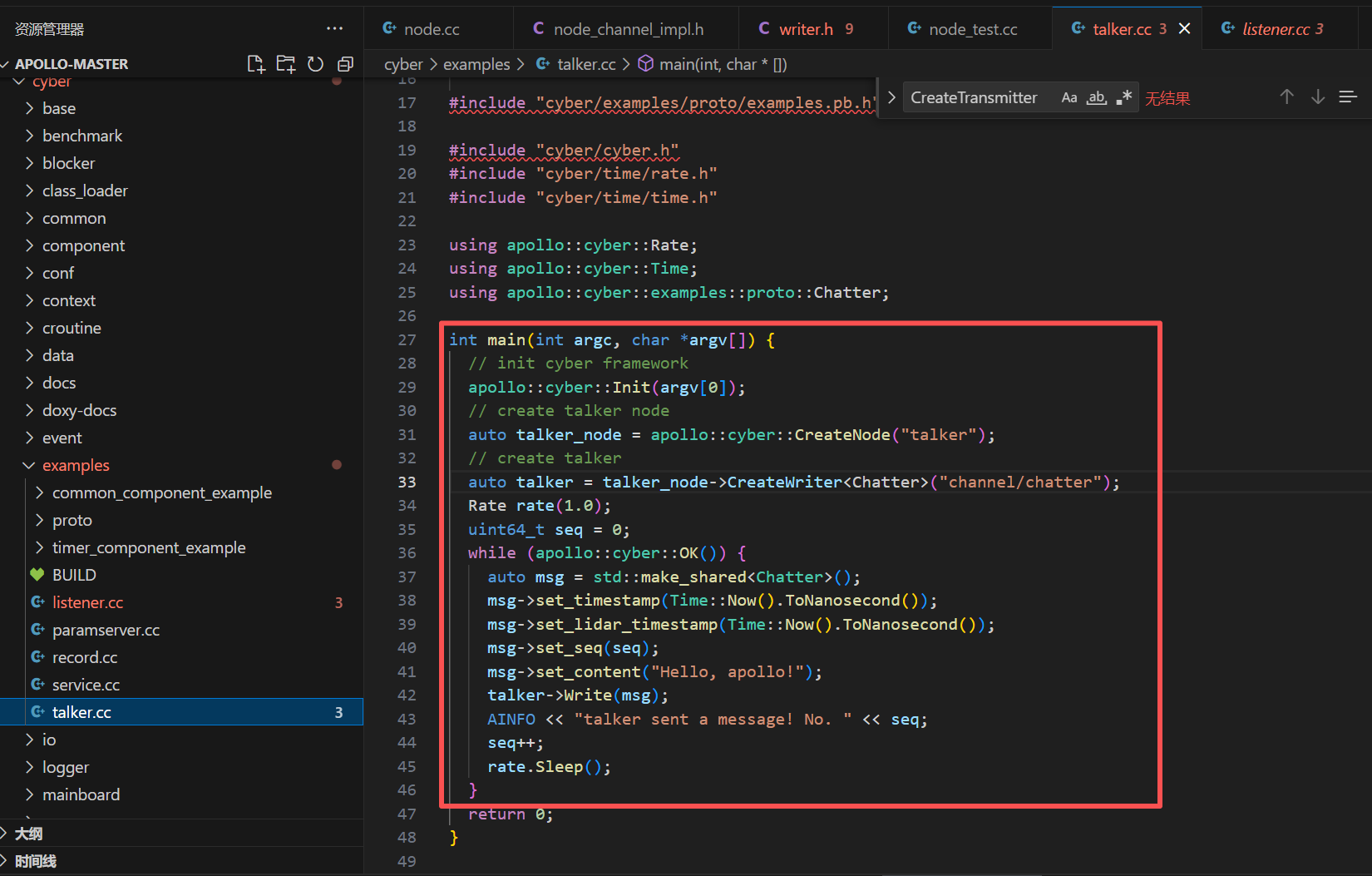

（1）talker(发布者) 整体流程，init cyber，然后创建node节点，再通过节点里面的CreateWriter方法构造发布的话题句柄，再通过句柄里面的Write方法进行数据发布。

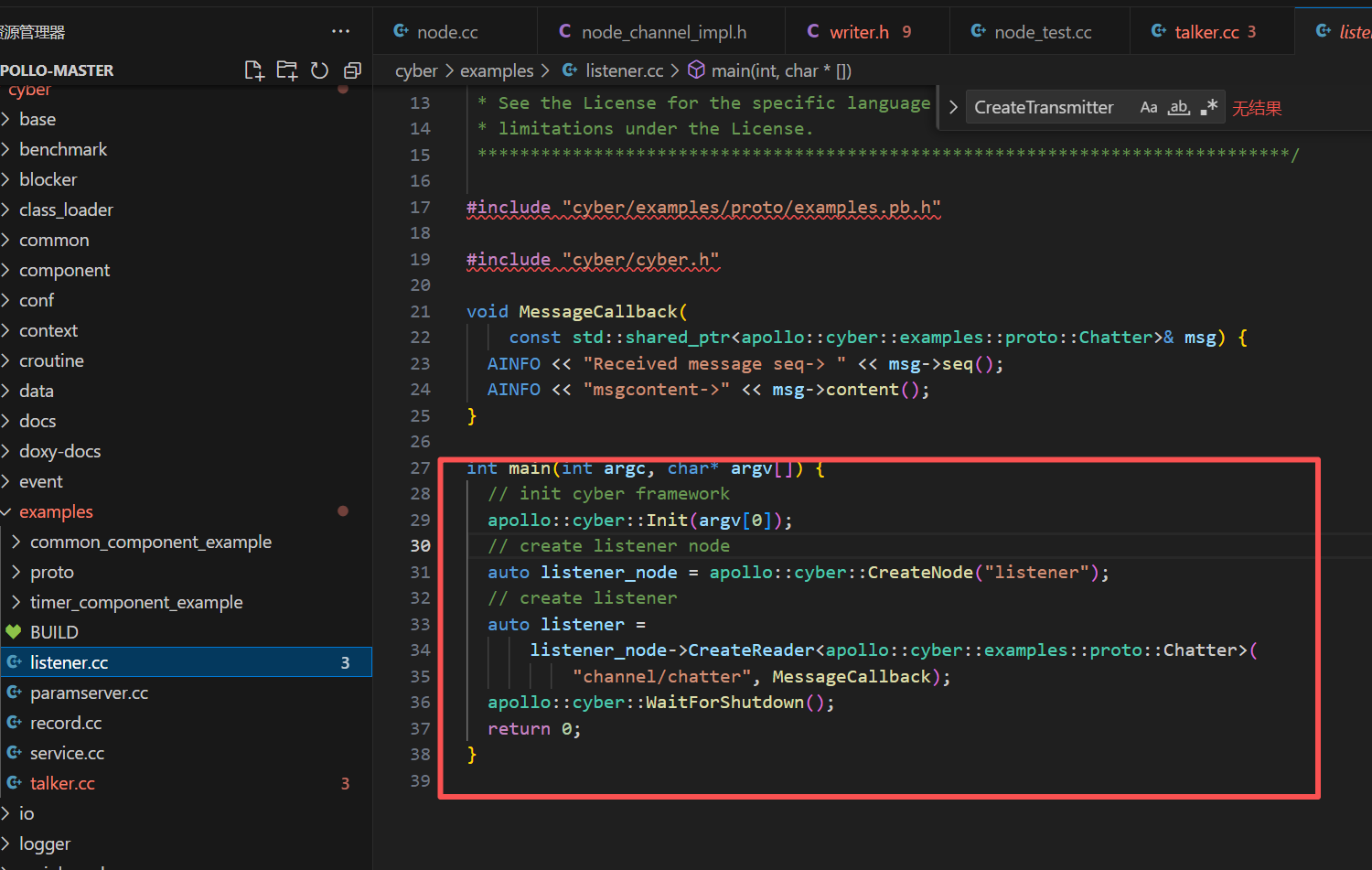

（2）listener（订阅者）整体流程，init cyber，然后创建node节点，再通过节点里面的CreateReader方法构造订阅的话题，再通过MessageCallback回调，接收话题发布的数据。

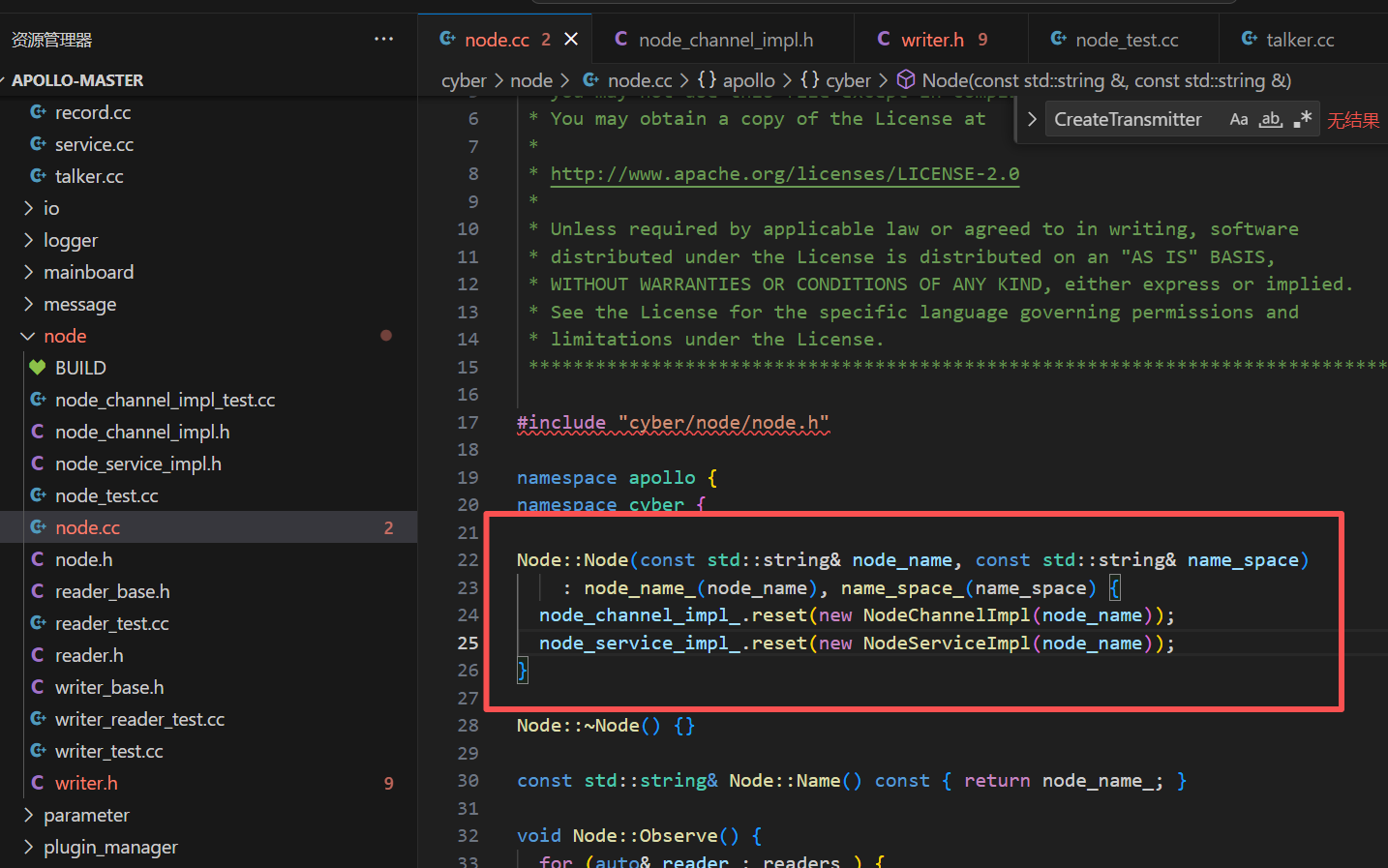

2、node节点里面的构造cyber/node/node.cc

构造里面创建两个方法

new NodeChannelImpl(node_name)

new NodeServiceImpl(node_name)

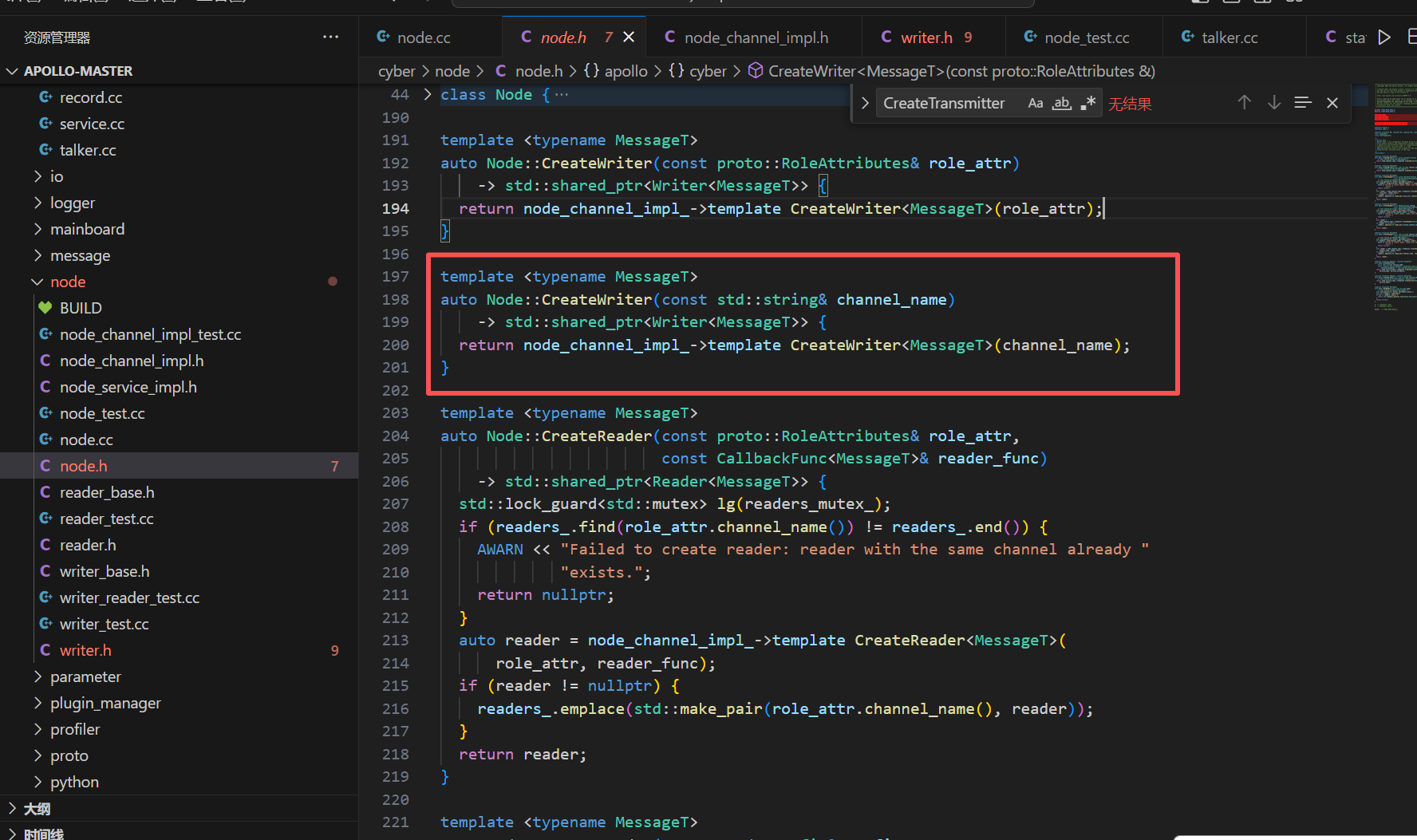

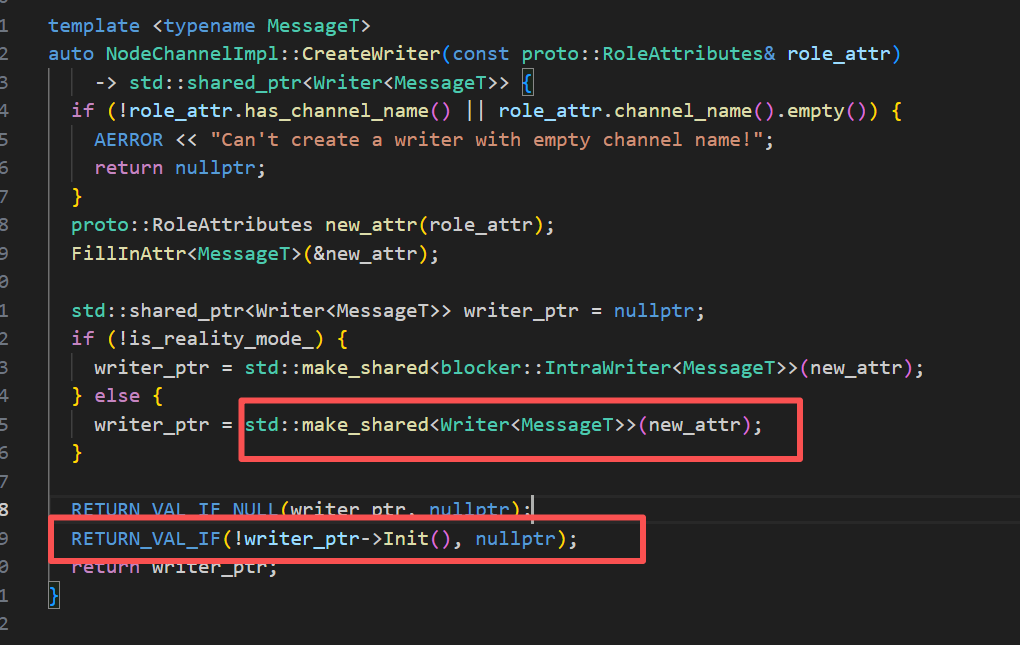

实际上node中调用CreateWriter和CreateReader方法均是在NodeChannelImpl对象里面实现

其核心方法主要是Writer对象里面的Init()方法

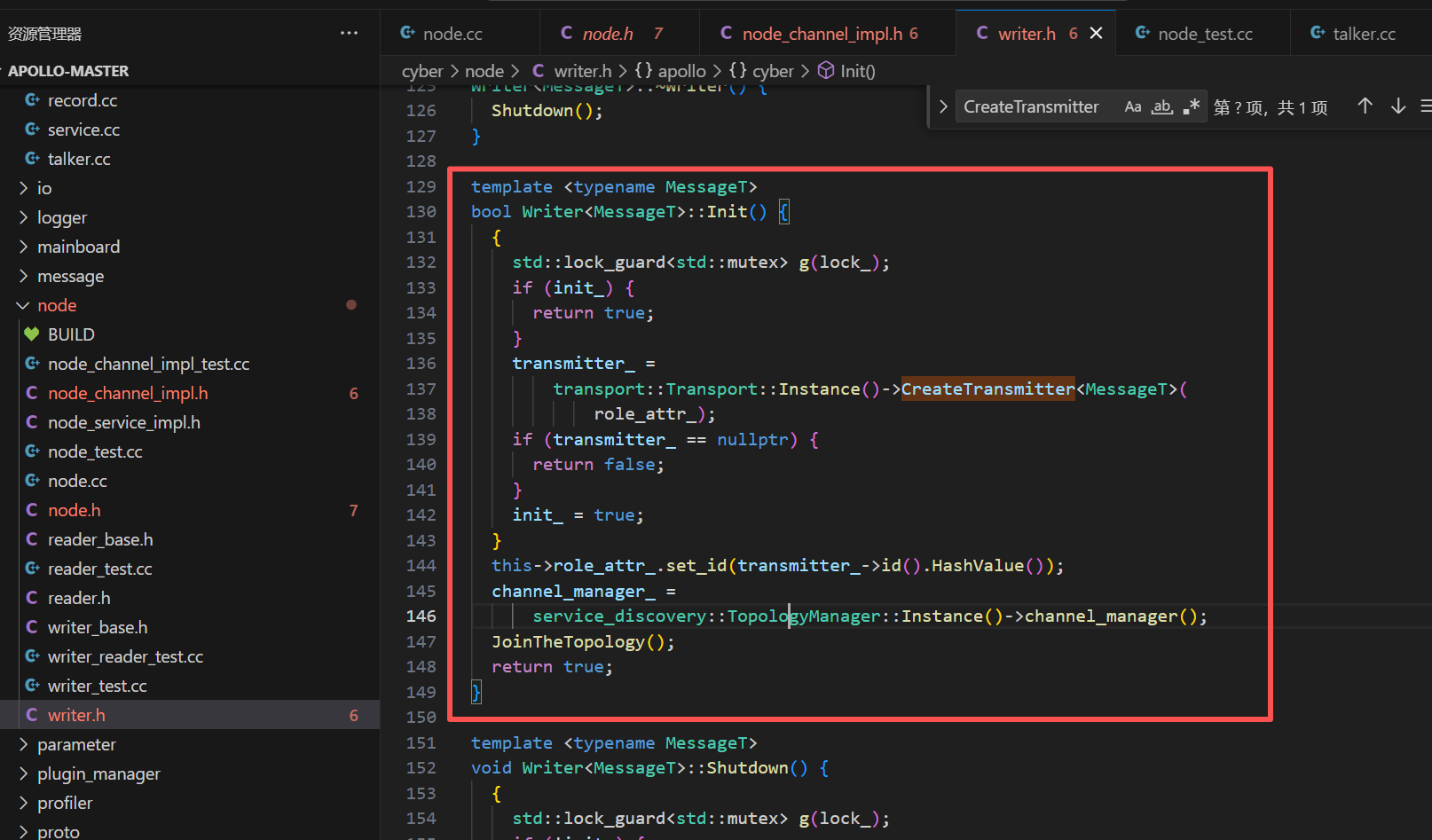

Init()方法详解

该函数是Writer<MessageT>类的初始化方法，负责完成写入器的核心资源创建与拓扑注册，采用线程安全、延迟初始化的设计模式。

（1）线程安全初始化检查

（2）传输器动态创建

（3）角色属性更新，将传输器生成的唯一ID（通过HashValue()计算）设置到role_attr_中，用于后续服务发现时标识当前写入器实例，确保拓扑中节点标识的唯一性。

（4）服务发现拓扑注册

频道管理器获取：通过全局单例TopologyManager获取频道管理器channel_manager_，用于后续节点注册与拓扑维护。

拓扑加入：调用JoinTheTopology()方法将当前写入器注册到服务发现系统。

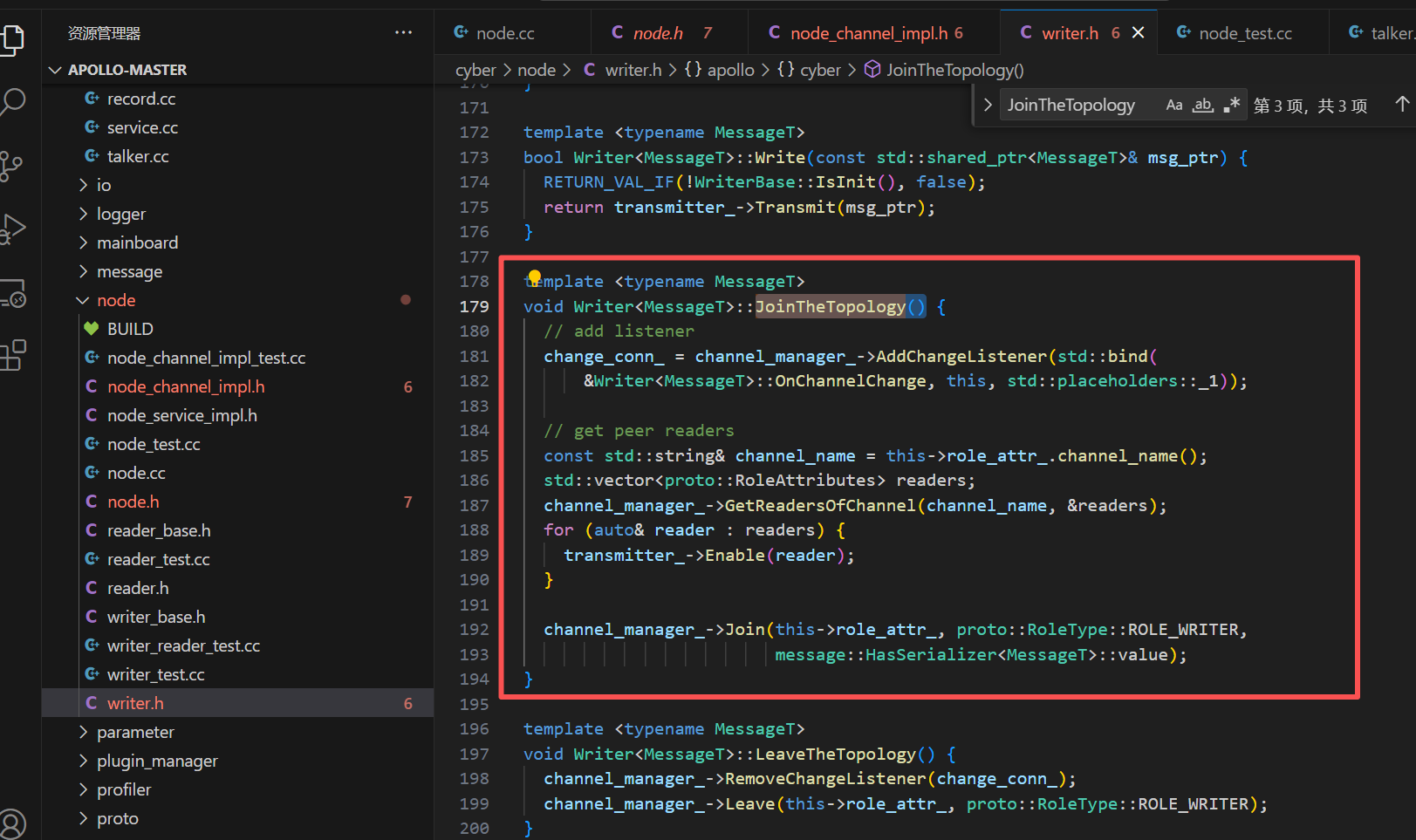

JoinTheTopology()方法详解

（1）注册拓扑变更监听器

事件驱动机制：通过 channel_manager_ 注册一个拓扑变更监听器，当服务发现系统检测到Reader加入/离开通道时，触发 OnChannelChange 回调。

回调绑定：使用 std::bind 将当前对象的成员函数 OnChannelChange 绑定为回调，std::placeholders::_1 表示事件参数（如变更类型、读者属性）会传递给回调。

连接管理：返回的 change_conn_ 是一个监听连接句柄，用于后续在 LeaveTheTopology() 中取消监听（避免内存泄漏）。

设计意图：实现动态拓扑适应，无需重启写入器即可响应读者变化，提升系统弹性。

（2）获取通道reader的列表

从 role_attr_ 中获取当前写入器的通道名称（如 sensor_topic），作为服务发现的标识符。

查询活跃读者：调用 channel_manager_ 的 GetReadersOfChannel 方法，查询当前已订阅该通道的所有读者（Reader）的元数据（如节点ID、消息类型、QoS配置等），结果存储在 readers 向量中。

设计意图：在写入器加入拓扑前，主动发现已存在的读者，建立初始连接，避免读者后加入时的延迟。

（3）启用与Reader的传输连接

（4）正式注册写入器到服务拓扑

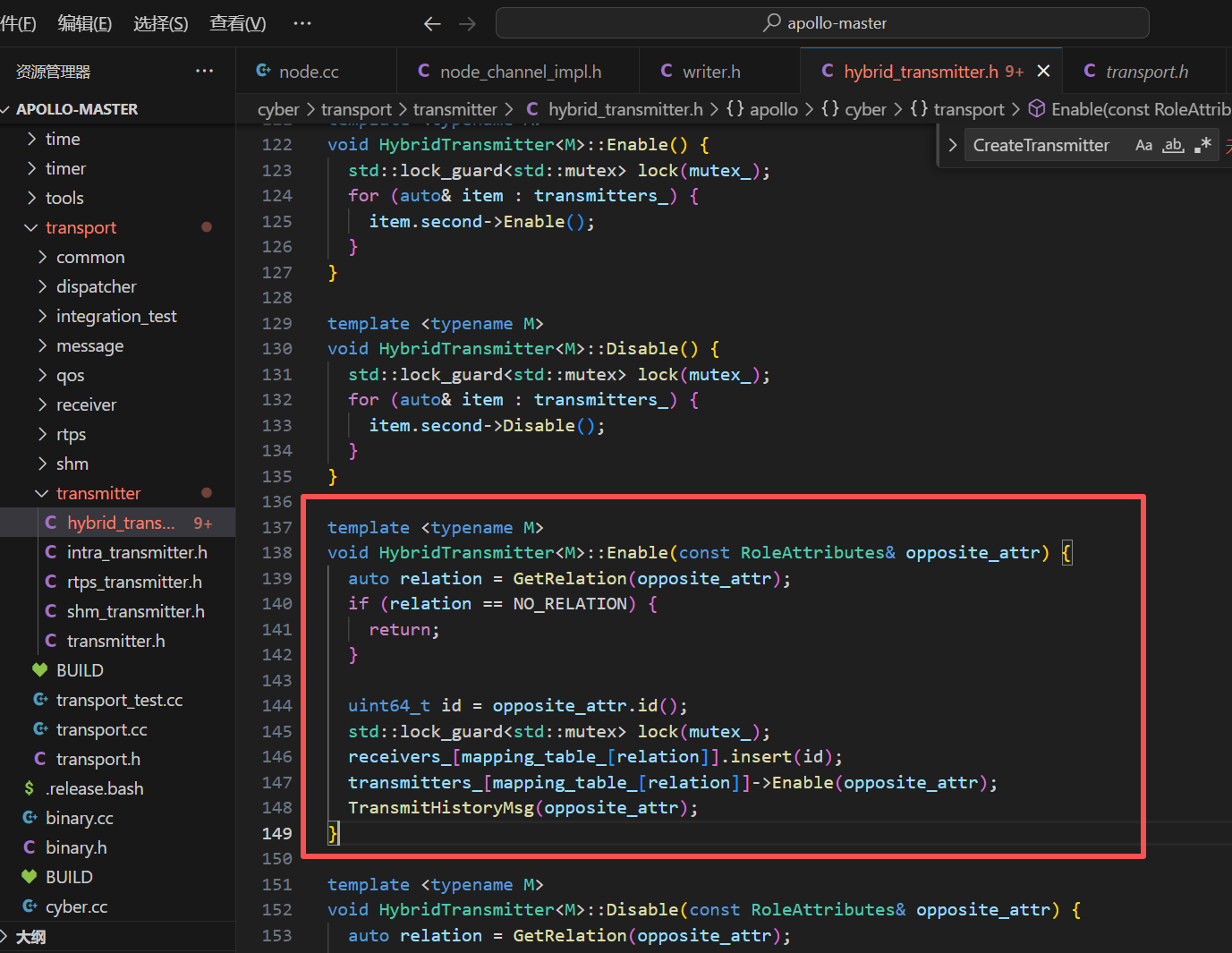

Enable方法详解（这个tramsmitter_因不同的mode格式会有不同的实现，默认是HYBRID，所以进到HYBRID的实现）

（1）关系识别与过滤

关系分类器：GetRelation() 根据对端属性（如节点ID、进程ID、主机地址）判断双方关系类型（如进程内、同主机、跨主机），后面根据这个类型关系选择相应的连接方式。

无效过滤：若返回 NO_RELATION（如协议不兼容、安全策略阻止），直接退出，避免无效连接尝试。

设计意图：通过关系分类实现传输协议的智能选择（如进程内用INTRA，同主机用SHM，跨主机用RTPS）。

 2. 连接管理与路由映射

线程安全连接管理：通过互斥锁 mutex_ 保护共享状态，确保多线程环境下连接注册的原子

路由表映射：

mapping_table_[relation]：将关系类型映射到传输器索引（如 INTRA=0, SHM=1, RTPS=2）。receivers_：按关系类型分组的读者ID集合，记录当前传输器负责的对端节点。

transmitters_：存储具体传输器实例的数组，根据关系类型选择对应传输器并启用连接。

设计意图：实现连接的多路复用与动态路由，支持单一传输器管理多种协议的连接。

 3. 历史消息同步

TransmitHistoryMsg(opposite_attr);

新连接初始化：当新读者加入时，自动触发历史消息回放（如订阅前的关键数据），确保新对端快速同步状态。

设计意图：提升系统的状态一致性与即插即用（Plug-and-Play）能力。

Writer Init()中的 transport::Transport::Instance()->CreateTransmitter<MessageT>(role_attr_);详解

不传入参数默认mode是HYBRID

3、cyber/transport目录详解

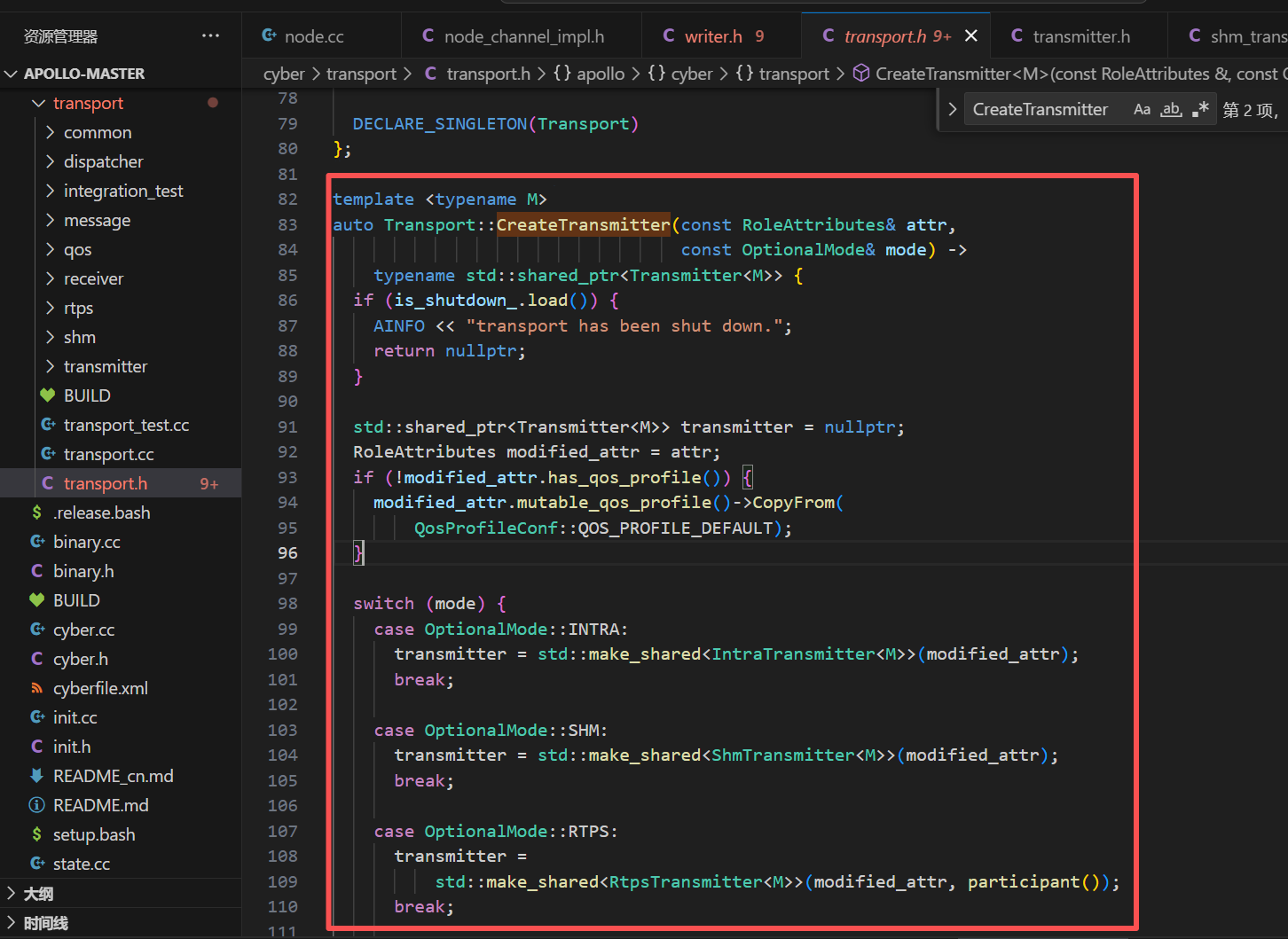

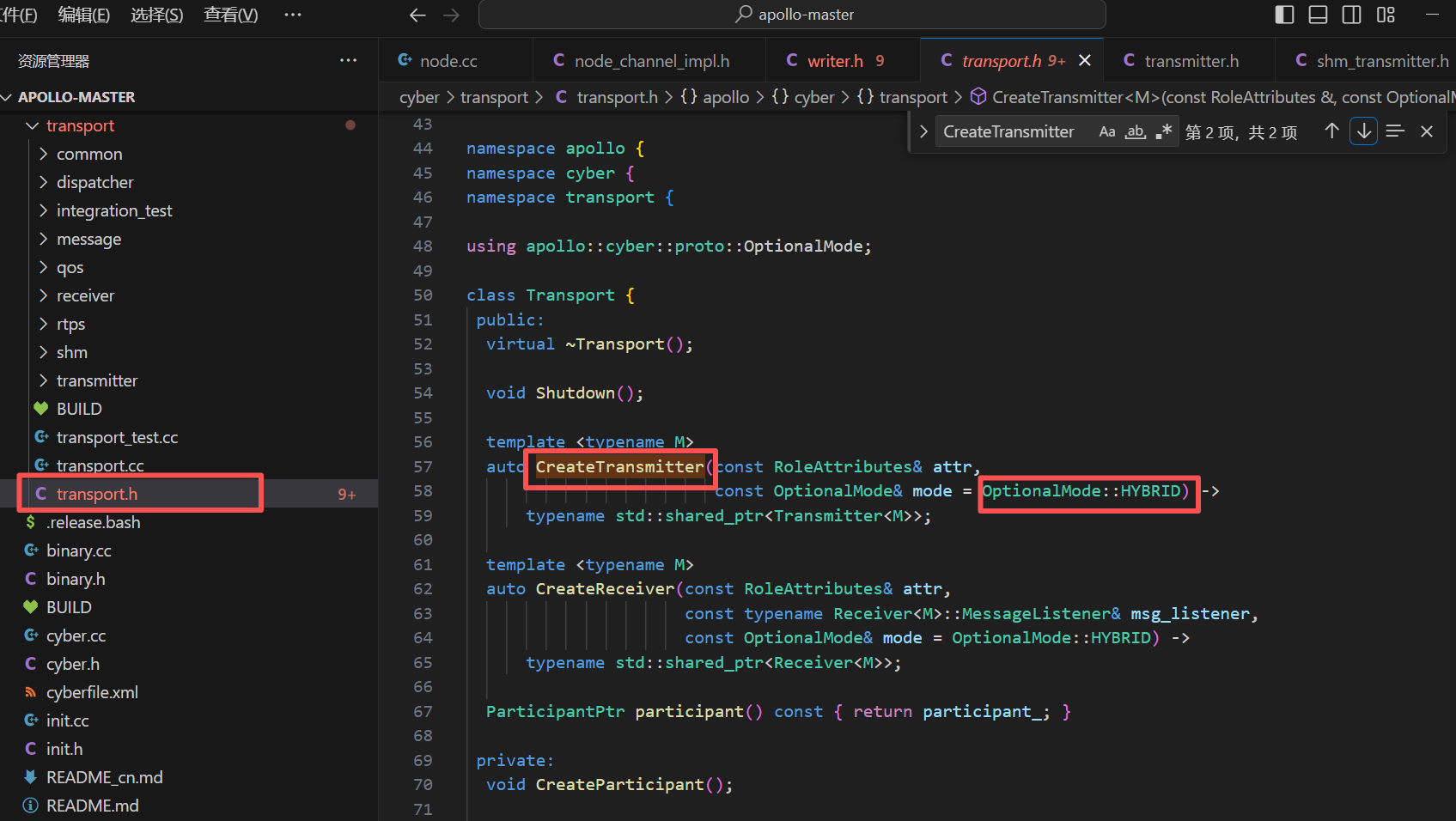

Writer Init()中的 transport::Transport::Instance()->CreateTransmitter<MessageT>(role_attr_);详解

不传入参数默认mode是HYBRID

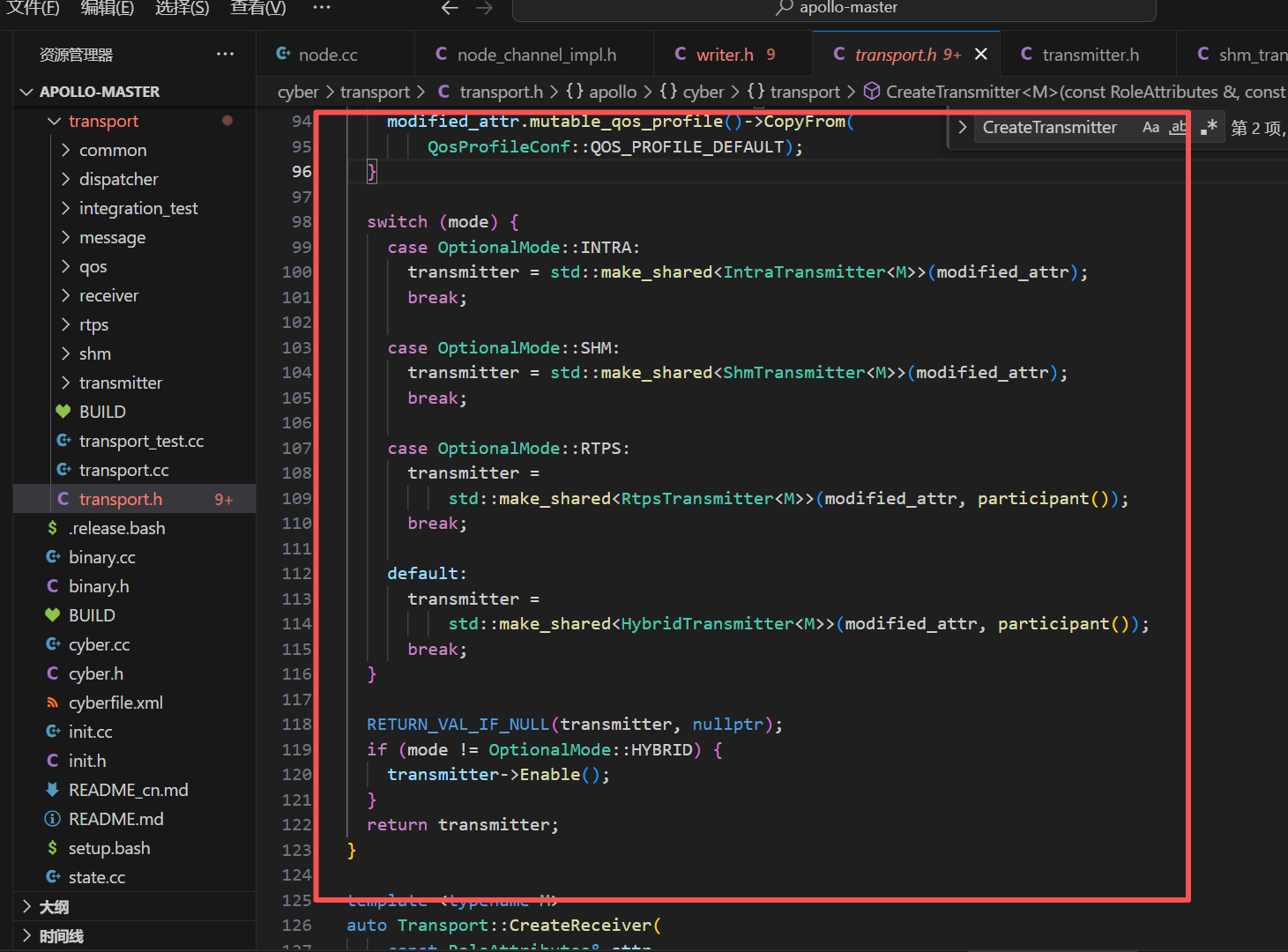

CreateTransmitter（）方法实际实现，根据消息类型和传输模式动态创建特定类型的传输器实例（默认类型是不执行Enable）

3.1各种通信模式详解

集中模式详解

• HybridTransmitter：
  集成 INTRA（进程内）、SHM（共享内存）、RTPS（跨主机） 三种传输模式，根据通信节点关系（如同一进程、同主机不同进程、跨主机）自动选择最优协议。例如：
  • 同一进程内通信 → 调用 IntraTransmitter（直接函数调用，零拷贝开销）。
  • 同主机不同进程 → 调用 ShmTransmitter（通过共享内存减少序列化/反序列化开销）。
  • 跨主机通信 → 调用 RtpsTransmitter（基于 DDS 协议实现可靠传输）。
• 其他模式：
  • IntraTransmitter：仅支持进程内通信，通过函数调用直接传递消息，无中间层开销。
  • ShmTransmitter：仅支持同主机进程间通信，依赖共享内存实现高效数据交换。
  • RtpsTransmitter：仅支持跨主机通信，基于 RTPS 协议（DDS 标准子集）实现可靠传输，但需处理网络层复杂性（如 QoS 协商、心跳检测）。

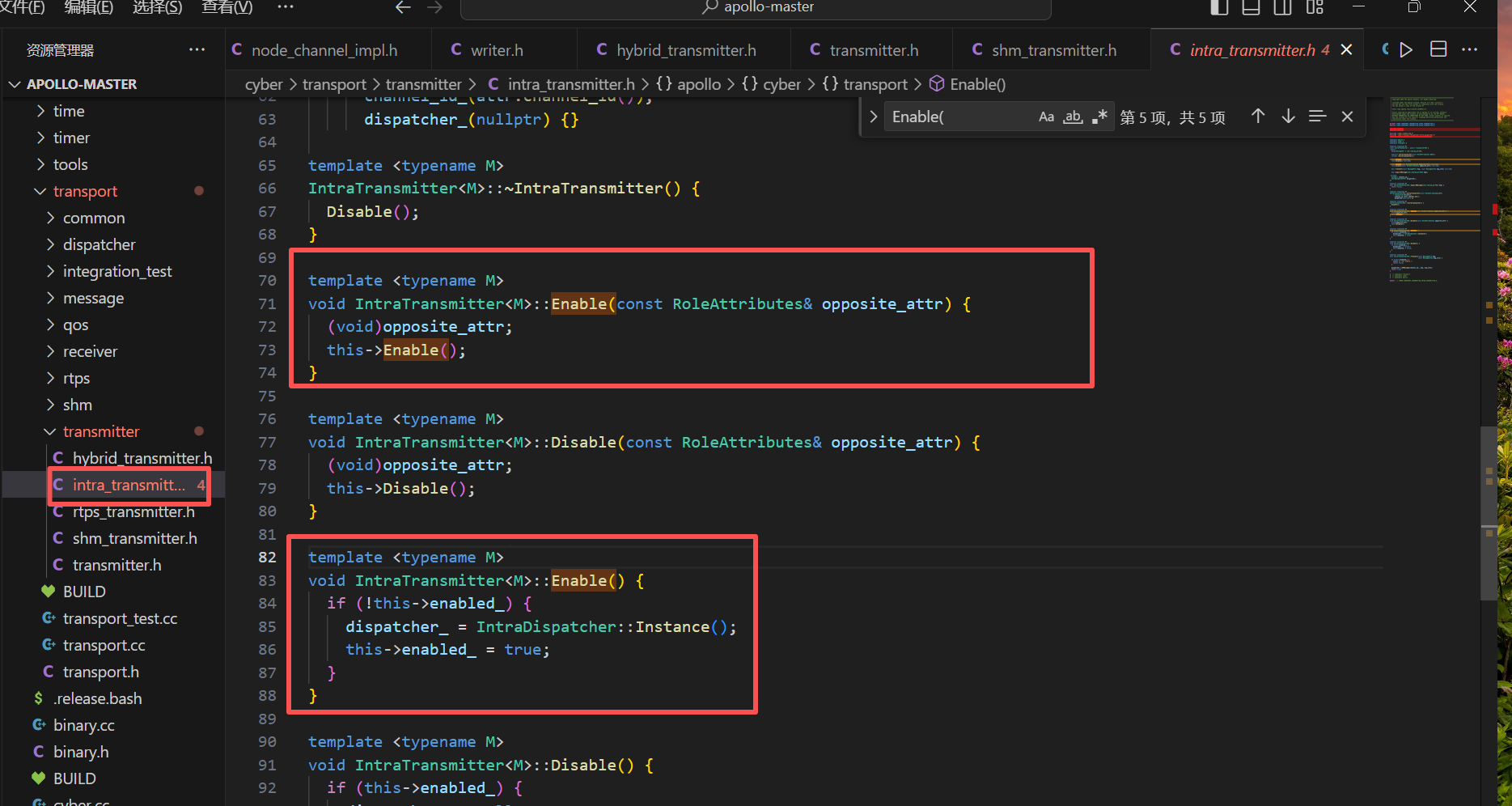

（1）IntraTransmitter

1. 进程内通信的本质优势

零拷贝传递：同一进程内线程/组件间通信可直接通过函数调用或共享内存块传递消息指针，无需序列化/反序列化（避免CPU开销）。

无网络层开销：无需建立TCP连接、处理网络协议栈（如TCP/IP）、协商QoS参数或管理网络连接状态。

线程安全天然性：通过进程内调度器（如IntraDispatcher）集中管理消息分发，避免多线程竞争。

2、代码拆解

幂等设计：通过enabled_标志确保多次调用不会重复初始化，符合“首次使用初始化

单例调度器：IntraDispatcher::Instance()返回进程内全局唯一的消息调度器，负责：注册消息处理回调函数（如std::bind绑定订阅者函数）。

管理消息队列的线程安全分发（如通过std::mutex保护队列操作）。

触发消息传递的实时性保证（如直接内存访问，延迟纳秒级）。

无资源分配：无需创建共享内存、通知器或网络套接字，避免资源泄漏风险。

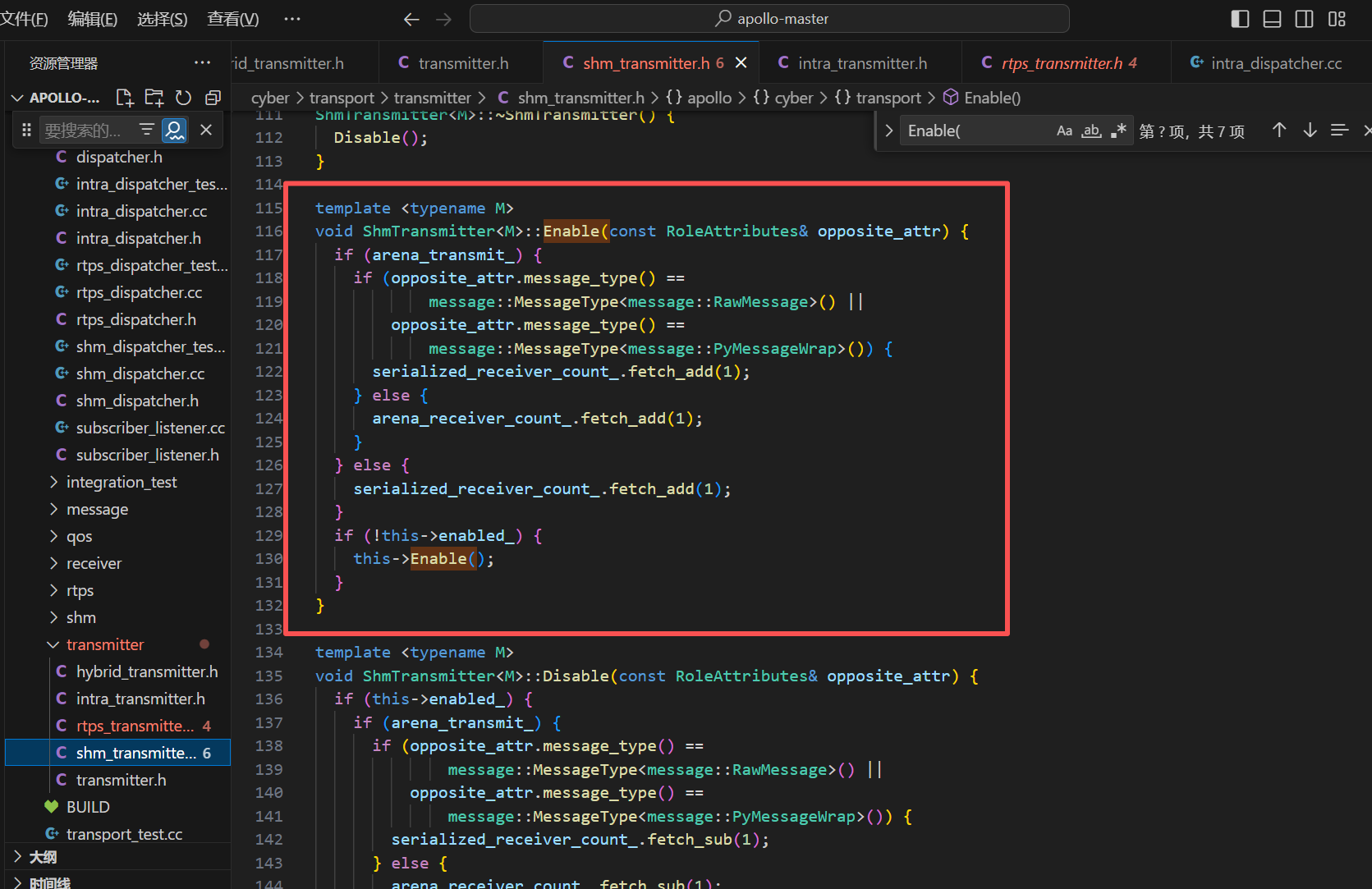

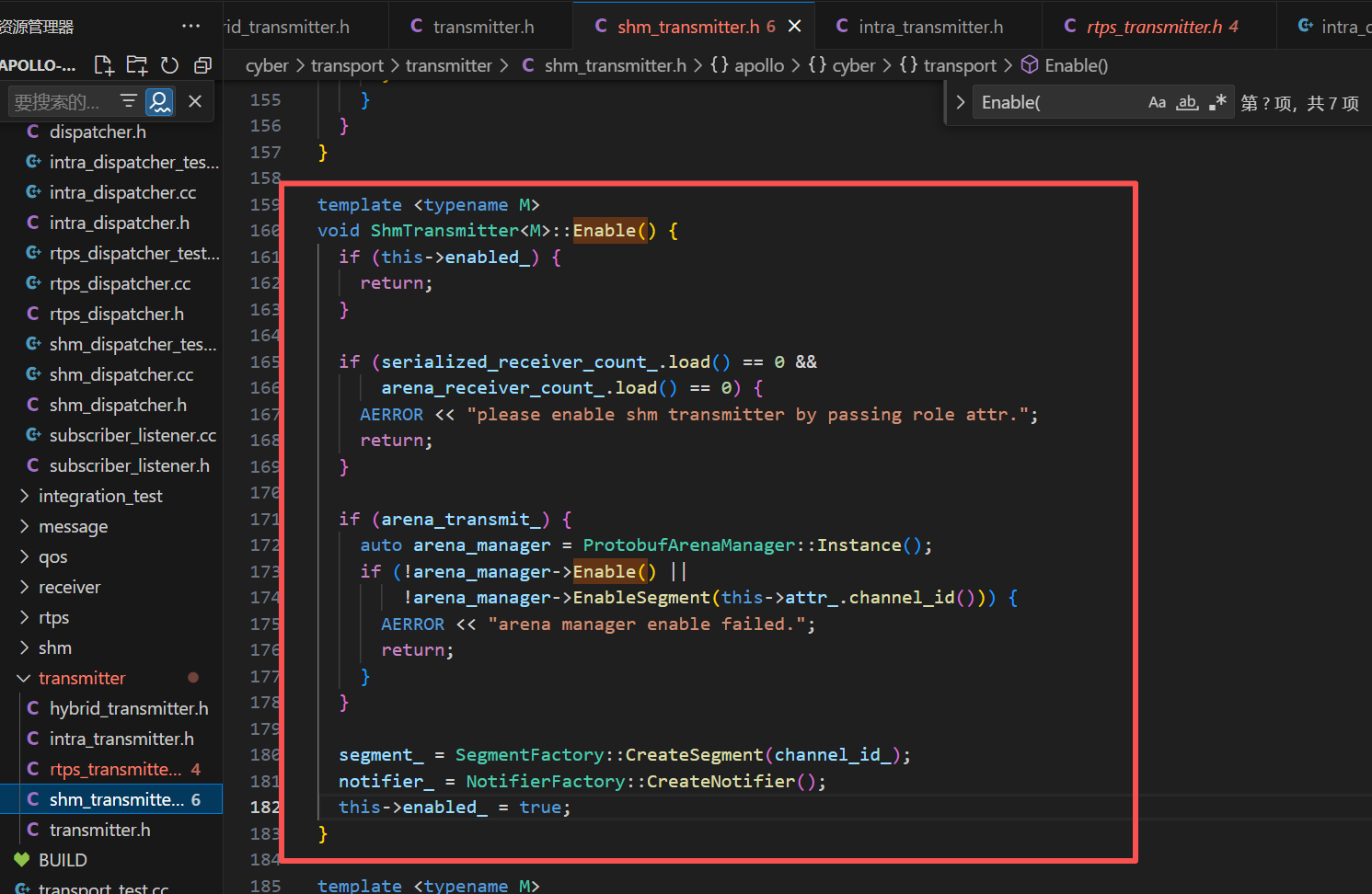

（2）ShmTransmitter

动态计数器选择：

     Arena模式：根据消息类型（如RawMessage或PyMessageWrap）选择序列化计数器或Arena内存池计数器，适配不同消息处理模式。

    非Arena模式：直接使用序列化计数器，简化处理逻辑。

原子操作：fetch_add(1)确保多线程环境下计数器增量的原子性，避免竞争条件。

设计意图：通过接收器计数跟踪活跃连接数量，为后续资源分配和传输器激活提供依据。

接收器计数校验：

      双计数器（serialized_receiver_count_和arena_receiver_count_）均需大于零，否则报错退出，确保存在有效接收器。

Arena管理器初始化：

     通过单例ProtobufArenaManager启用Arena内存池，并绑定到当前通道ID，实现内存池的复用和管理。错误处理：若Arena启用或段分配失败，记录错误并终止流程，避免无效状态。

 共享内存与通知器：

    SegmentFactory：根据通道ID创建共享内存段，负责数据存储和跨进程访问。

    NotifierFactory：创建跨进程通知器（如信号量、事件），实现数据就绪的同步通知。

状态标记：enabled_ = true表示传输器已准备好发送/接收消息。

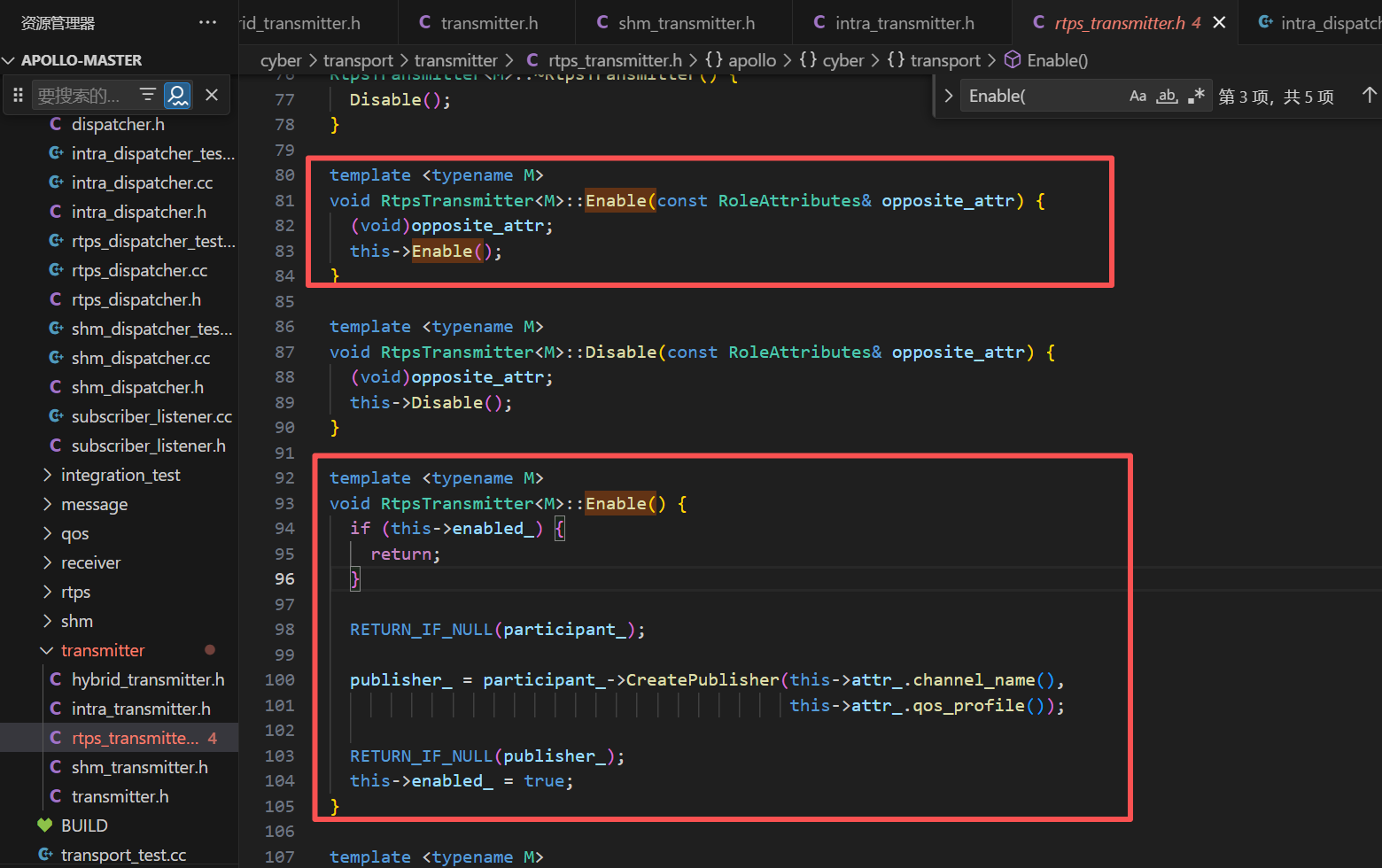

（3）RtpsTransmitter

1. 启用状态幂等校验

通过enabled_标志确保多次调用Enable()不会重复初始化，符合“单次激活”原则

2. 依赖组件有效性检查

关键依赖校验：participant_是RTPS协议的核心实体（类似DDS的DomainParticipant），负责管理发布者/订阅者的生命周期。

3. RTPS发布者创建

发布者实例化：通过participant_->CreatePublisher()创建RTPS发布者，绑定到指定通道并应用QoS策略。

QoS配置作用：

    可靠性：决定消息是否可靠传输（如RELIABLE模式重传丢失数据，BEST_EFFORT模式忽略丢失）。

   历史策略：控制发布者 保留的历史消息数量（如KEEP_LAST_10保留最近10条）。

   生命周期：管理发布者的自动激活/销毁条件。

错误处理：若发布者创建失败（如资源不足、参数错误），立即终止初始化并标记未启用。

4. 传输器激活

4、cyber/node/reader.h详解

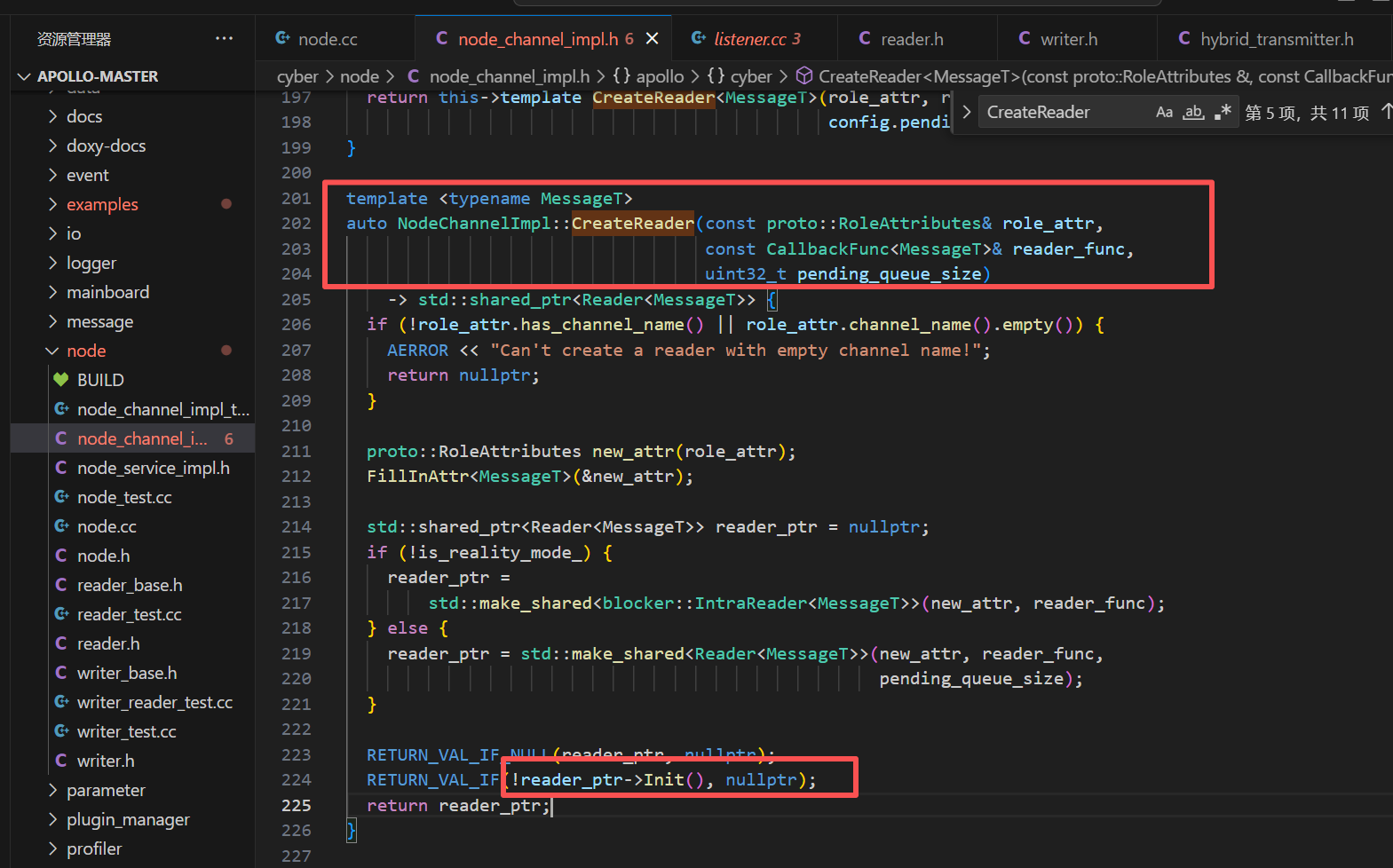

listener.cc里面的CreanteReader最终走到这个函数体

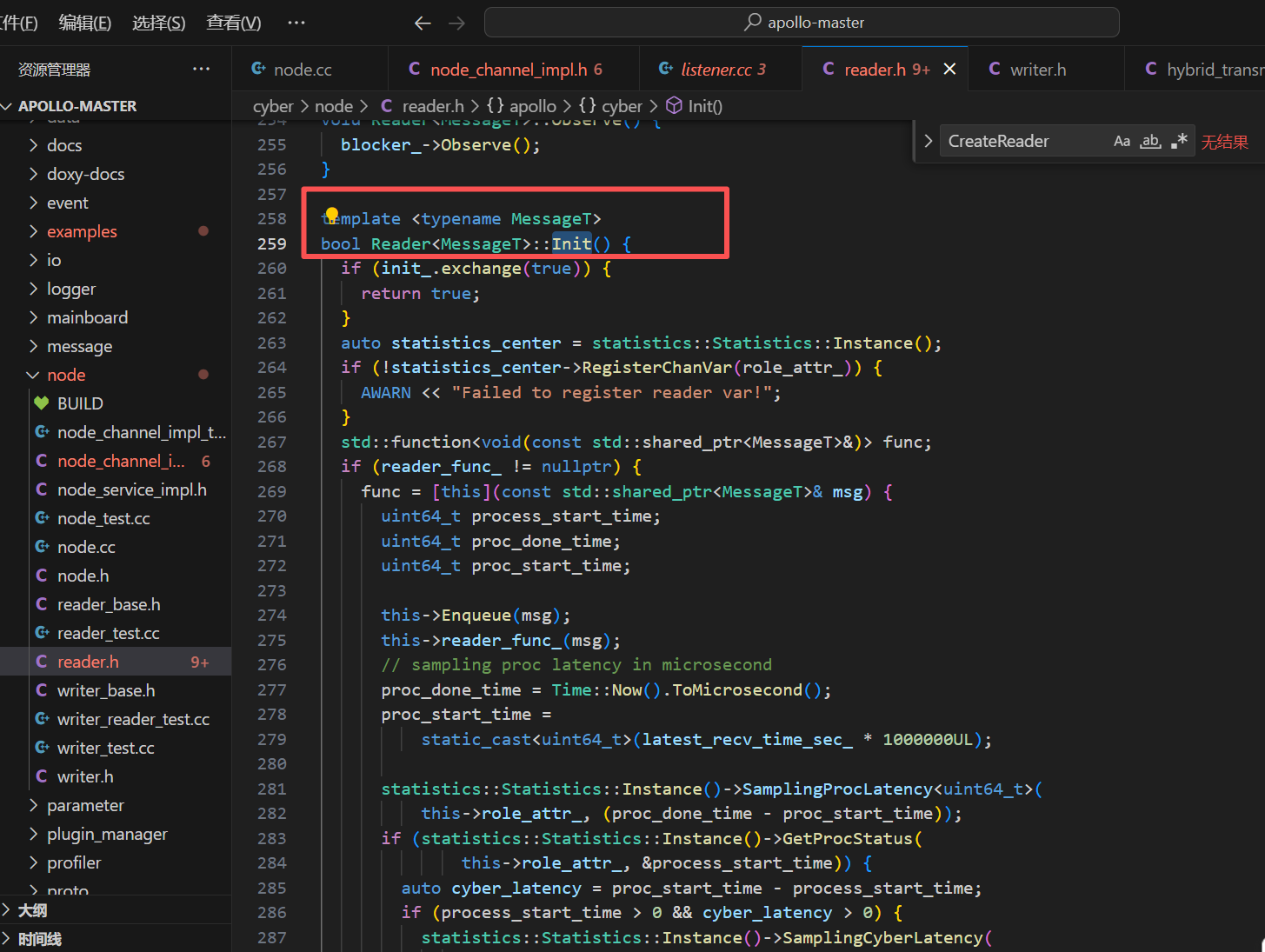

4.1 reader Init()详解

1、初始化状态检查

  使用std::atomic的exchange方法实现线程安全的初始化标记。若已初始化则直接返回true，避免重复初始化。

2、统计模块注册
statistics_center->RegisterChanVar（）向全局统计中心注册当前Reader的统计变量（如消息延迟、处理时间等）。role_attr_包含节点名、通道名等元信息。

3、消息处理函数绑定

延迟统计：通过Time::Now()获取当前时间戳，与消息接收时间戳计算处理延迟（proc_done_time - proc_start_time）

网络延迟：通过GetProcStatus获取消息发送时间，与接收时间计算网络传输延迟

续

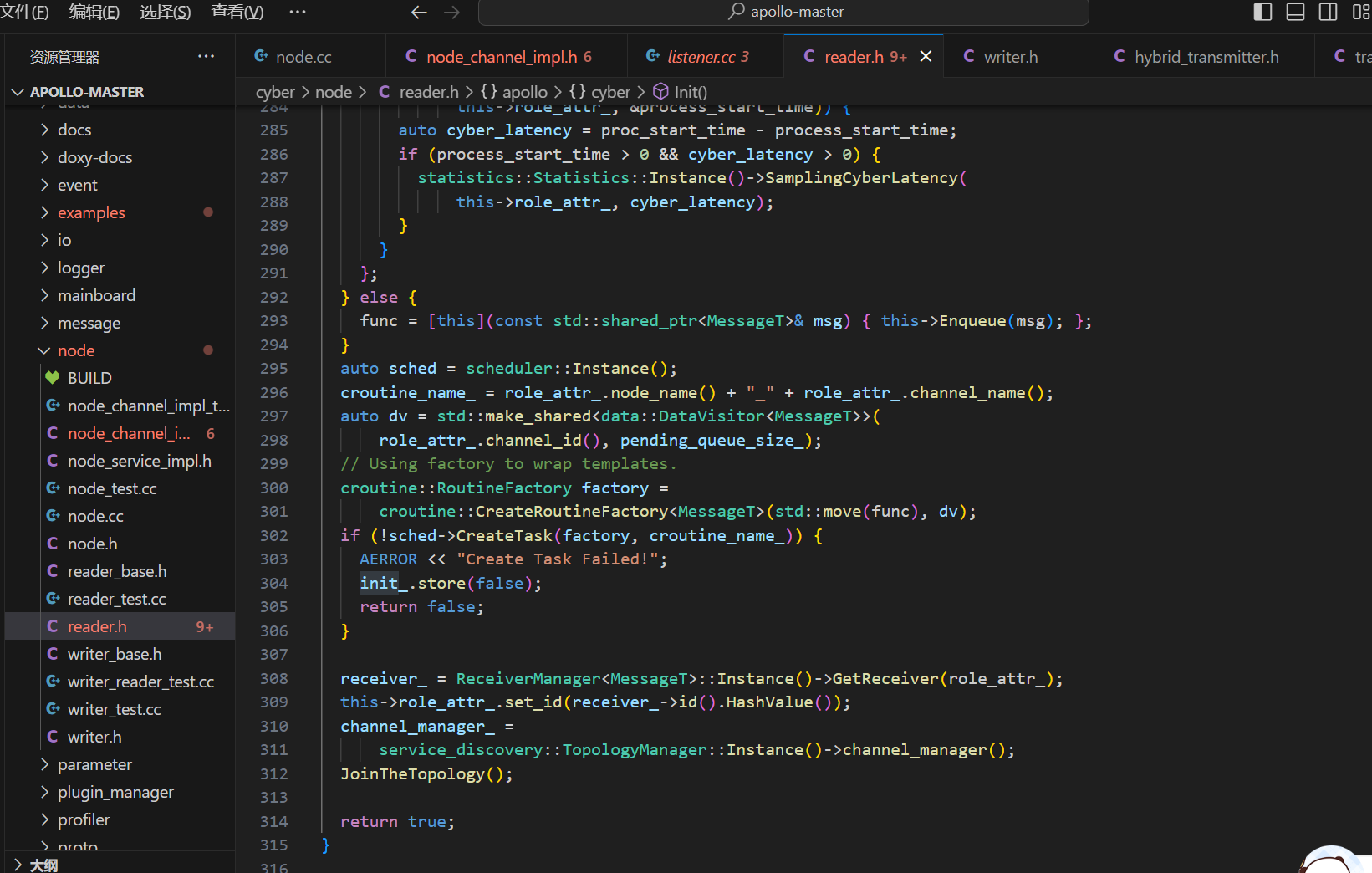

4、任务调度与绑定

创建DataVisitor作为消息访问器，管理消息队列（容量由pending_queue_size_控制）

通过CreateRoutineFactory将lambda函数包装为协程任务

调度器sched创建任务，任务名由节点名+通道名组成（如node_channel）

5、拓扑管理与接收器绑定

     从接收器管理器获取对应通道的接收器实例

    设置Reader的唯一标识（基于接收器ID的哈希值）

    获取全局通道管理器实例

    调用JoinTheTopology()将Reader注册到拓扑图，实现服务发现

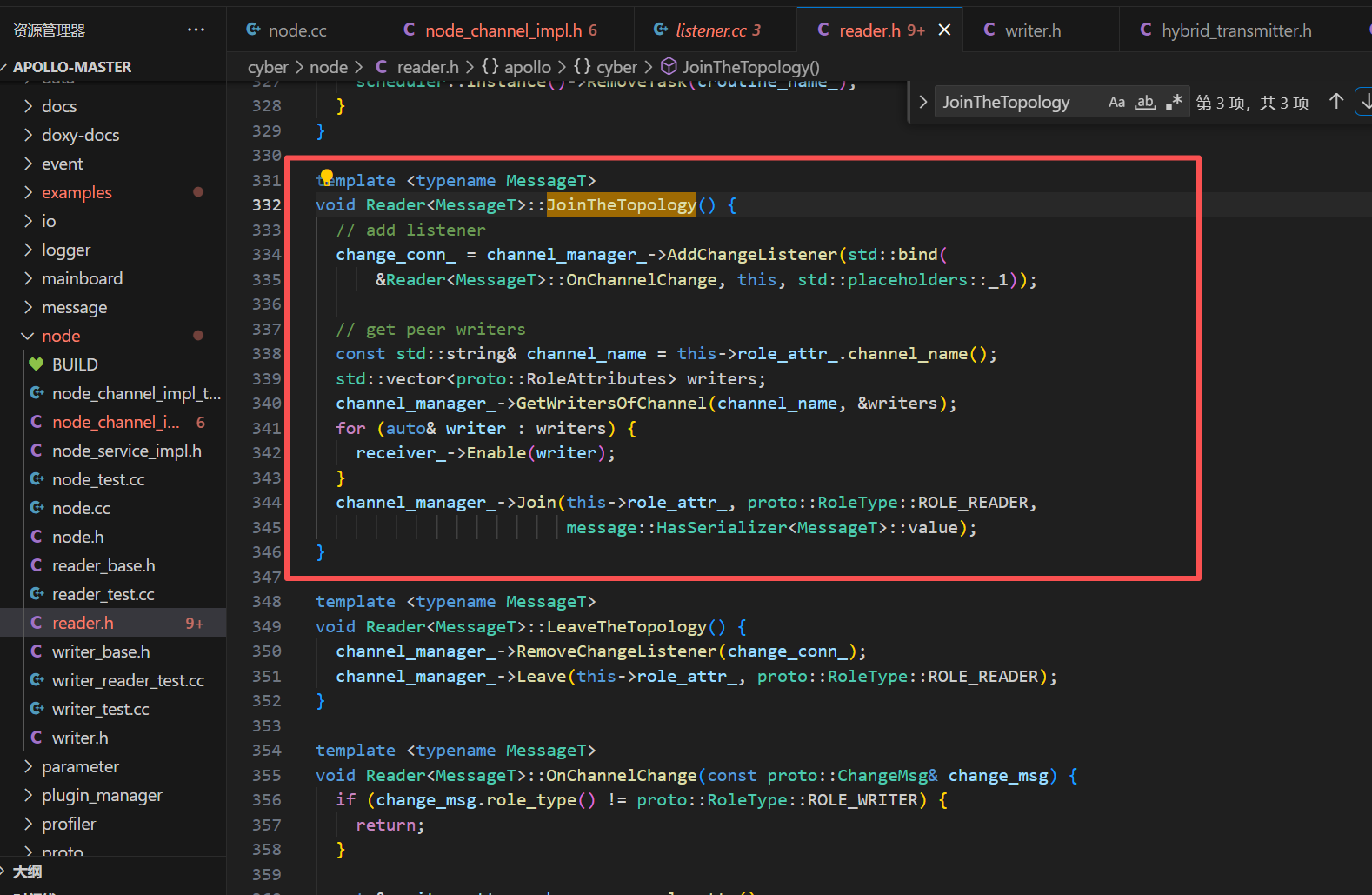

4.2 reader 中JoinTheTopology函数详解

1、添加拓扑变更监听器

   功能：注册通道变更回调函数OnChannelChange，当拓扑中写入器（Writer）增删时触发

   实现：通过std::bind绑定成员函数到当前对象，std::placeholders::_1表示回调时传入变更事件参数

   作用：实现动态拓扑感知，确保Reader能及时响应写入器变化（如新Writer上线/下线）

2、获取并连接对端写入器

流程 ：

1. 从role_attr_提取通道名称
2. 通过channel_manager_查询该通道当前所有写入器（Writer）
3. 遍历写入器列表，调用receiver_->Enable(writer)建立连接

设计意图：主动连接已存在的写入器，实现即插即用的服务发现

关键点：Enable方法可能完成TCP连接建立、QoS协商、序列化协议匹配等底层操作

3、注册自身到全局拓扑

参数解析:

role_attr_：包含节点名、通道名、ID等元信息

ROLE_READER：声明当前组件为Reader角色

HasSerializer<MessageT>::value：指示消息类型是否需要序列化（影响传输协议选择）

作用：将Reader注册到全局拓扑管理器，使其他组件（如Writer）能通过服务发现找到该Reader
