芯伯乐3A降压稳压器XBLW LM2576/LM2596：高效、高可靠性开关电源解决方案
在现代电子设备中，开关电源因其高效率、大电流输出能力而被广泛使用。芯伯乐（XBLW）的LM2576/LM2596系列是一款52kHz/150kHz开关频率的3A降压稳压器，具备宽输入电压范围、高效率和全面的保护功能，适用于工业电源、车载设备、通信模块等多种高功率应用场景。
一、产品概述
XBLW LM2576/LM2596是一款单片集成的高效率降压开关稳压器，提供固定输出电压（3.3V、5V、12V）和可调输出版本（1.23V~37V）。其输入电压范围宽达6V至40V，最大输出电流3A，开关频率LM2576为52kHz，LM2596为150kHz，可使用标准电感，极大简化电源设计。
该芯片集成频率补偿和固定频率振荡器，具备过流保护、热关断和软启动功能，提供TO220-5和TO263-5两种封装，适用于不同功率与空间要求的应用。
- 版本区别
型号 | 输出电压范围 | 输出电压 | 输出电流 | 开关频率 | |
LM2576 | 6V~40V | 3.3V、5V、12V、ADJ | 3A | 52kHz | |
LM2596 | LM2596 | 6V~40V | 3.3V、5V、12V、ADJ | 3A | 150kHz |
LM2596HV | 6V~60V | 3.3V、5V、12V、ADJ | 3A | 150kHz | |
三、核心特性详解
- 高输出电流能力
LM2576/LM2596可持续输出3A电流，满足大多数中高功率负载需求，适用于主板、显卡、服务器等设备。
- 宽输入电压范围
输入电压支持6V至40V，适应多种电源环境，包括车载电源、工业电源适配器等。
- 高效率转换
LM2596采用150kHz开关频率，配合外部电感和快恢复二极管，效率最高可达88%以上，显著降低系统发热。
LM2576采用52kHz开关频率，相较于LM2596频率更低，适合对效率要求极高的应用。
- 完善的保护机制
集成逐周期电流限制、热关断和软启动功能，确保系统在短路、过载或过热情况下安全运行。
四、典型应用场景
- 工业电源模块
适用于PLC、工控主板、电机驱动等工业设备，提供稳定可靠的中压转低压电源。
- 车载电子设备
宽输入电压范围使其非常适合车载充电器、行车记录仪、导航系统等12V/24V电源环境。
- 通信设备与网络模块
可用于路由器、交换机、5G模块等通信设备的二次电源转换，提供纯净、高效的电源输出。
五、典型应用电路设计指南

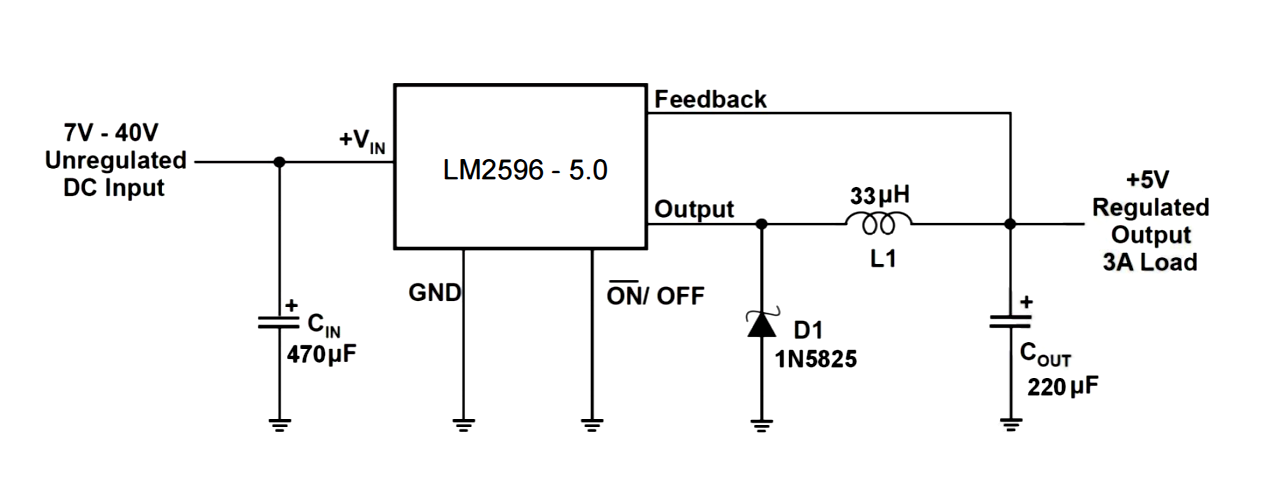

1. 固定输出版本应用
固定电压版本电路极为简洁，仅需输入电容、输出电容、电感和肖特基二极管四个外部元件即可工作。推荐使用低ESR的铝电解或固态钽电容，电感值根据负载电流在15µH~100µH之间选择。

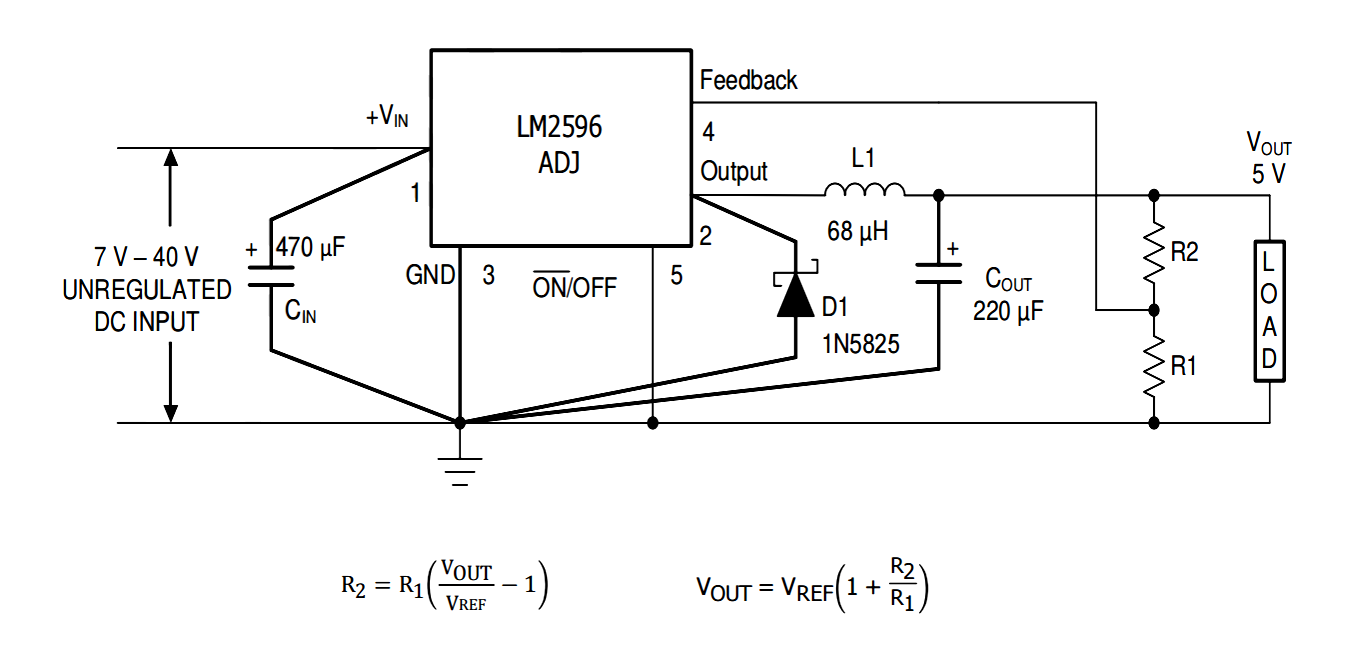

2. 可调输出版本应用
可调版本通过两个外部电阻设置输出电压，公式如下：
Vout = Vref × (1 + R2/R1)
其中 Vref = 1.23V。建议R1取值1kΩ~10kΩ，R2根据所需输出电压计算选择。为提高稳定性，可在R2两端并联一个前馈电容（CFF），典型值为10nF~22nF。
六、总结
芯伯乐XBLW LM2576/LM2596系列降压开关稳压器以高效率、大电流、宽输入电压和完善的保护功能，成为工业、车载、通信等中高功率电源设计的理想选择。其简洁的外围电路、灵活的电压配置和可靠的性能，可帮助客户快速实现高效、稳定的电源系统设计，优化整体成本与开发周期。
