30V N 沟道 MOSFET SP30N03BNK 规格解析与应用场景详解

在功率电子领域，MOSFET 的性能直接影响电路的效率、稳定性和可靠性。SP30N03BNK 作为一款 30V N 沟道 MOSFET，凭借低导通电阻、快开关速度等优势，在 DC-DC 转换、电机控制等场景中应用广泛。本文将基于官方规格书，从核心参数、关键特性、封装细节到实际应用，全面拆解这款器件的技术亮点与使用要点。

一、核心电气参数速览

SP30N03BNK 的核心参数决定了其适用范围和工作极限，关键指标如下：

• 耐压与电流：漏源击穿电压 V (BR) DSS 为 30V，常温下连续漏极电流 ID 达 85A，100℃时仍可稳定输出 56A，脉冲漏极电流 IDM 最高 340A，满足中大功率场景需求。

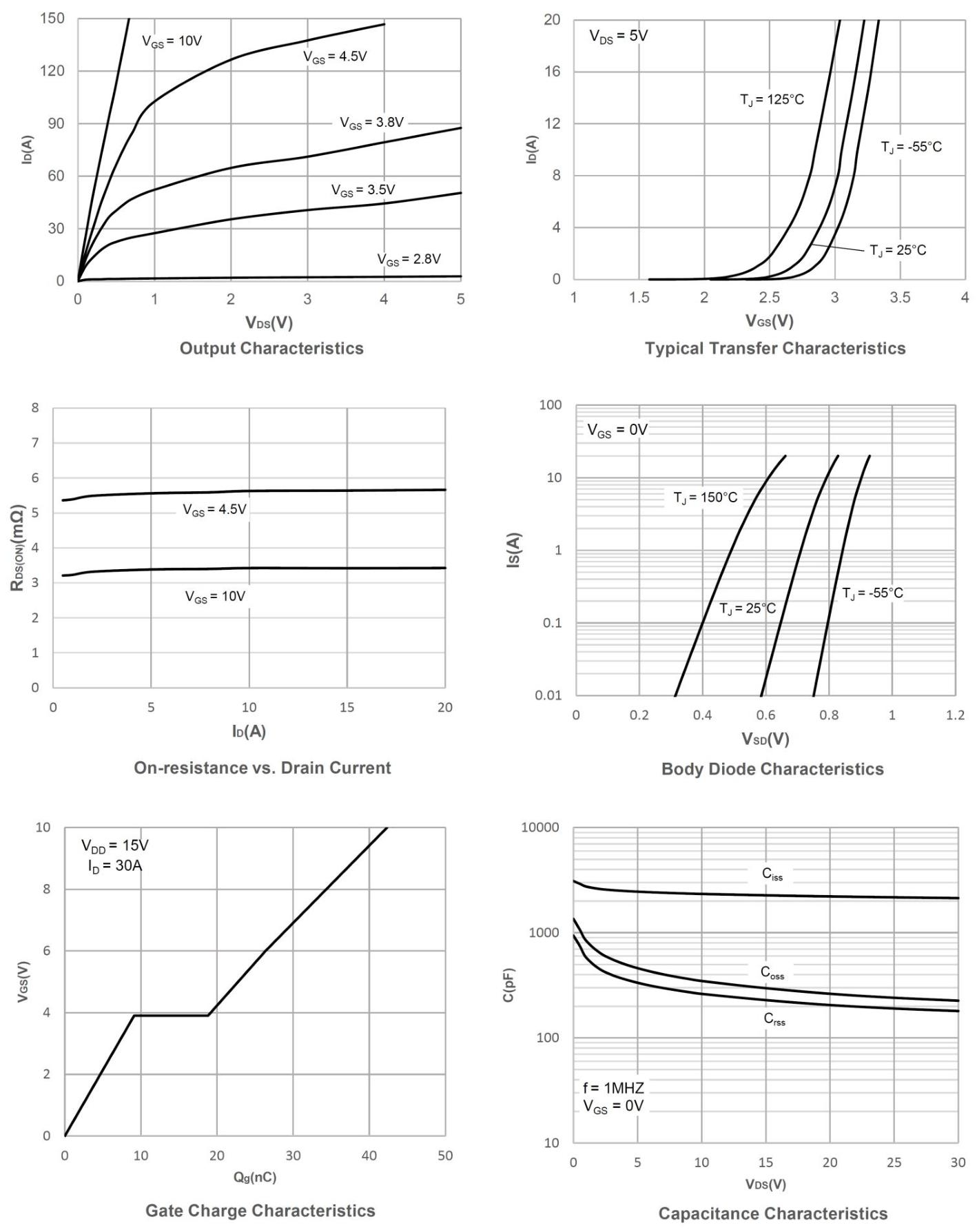

• 导通电阻：VGS=10V、ID=20A 时，导通电阻 RDS (on) 典型值仅 3.3mΩ；VGS=4.5V、ID=10A 时典型值 5mΩ，低导通损耗有效提升电路效率。
• 阈值电压：栅极阈值电压 VGS (th) 范围 1V-2.5V，典型值 1.5V，适配常见驱动电路的电压等级。
• 功率与温度：25℃时功率耗散 PD 为 48W，结壳热阻 RθJC=2.6℃/W，工作结温范围 - 55℃~150℃，宽温特性适配恶劣环境。

二、关键特性与技术优势

• 快开关速度：开通延迟时间 Td (on) 典型值 12ns，关断延迟时间 Td (off) 40ns，上升时间 Tr=15ns、下降时间 Tf=14ns，快速切换能力减少开关损耗，适合高频应用。
• 高可靠性设计：支持 100% 单脉冲雪崩能量测试，雪崩能量 EAS=225mJ，抗浪涌能力强；栅源电压 VGS 支持 ±20V，抗静电性能更优。
• 绿色环保：符合 ROHS 标准且无卤素，满足现代电子设备的环保要求。
• 寄生参数优化：输入电容 Ciss 典型值 2010pF，输出电容 Coss=250pF，反向传输电容 Crss=230pF，总栅极电荷 Qg=60nC，寄生参数均衡，驱动难度低。
• 内置续流二极管：二极管正向电压 VSD 最大 1.2V，连续电流 IS=85A，反向恢复时间 Trr 仅 11ns，反向恢复电荷 Qrr=3nC，续流性能优异，简化电路设计。

三、封装规格与机械尺寸

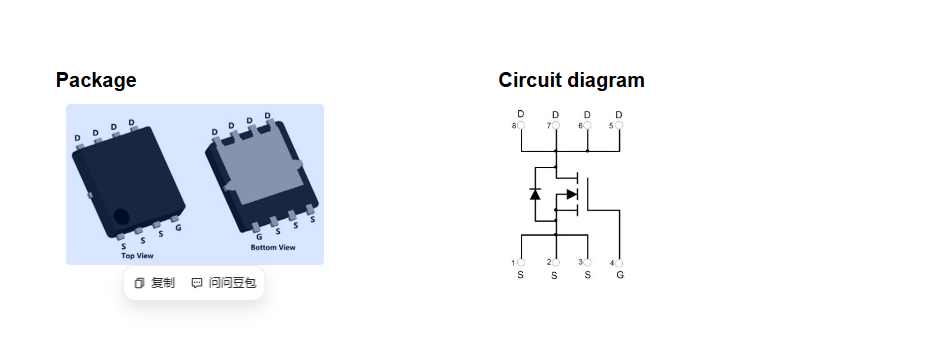

SP30N03BNK 采用 PDFN5X6-8L 表面贴装封装，封装尺寸紧凑，适合高密度 PCB 布局，关键机械尺寸（单位：mm）如下：

• 封装整体尺寸：长 5.974-6.126mm，宽 4.944-5.096mm，高度 0.574-0.726mm。
• 引脚参数：引脚间距 e 典型值 1.27mm，引脚长度 L=0.559-0.711mm，引脚宽度 b=0.350-0.450mm，焊接兼容性良好。
• 散热相关：封装底部散热焊盘设计，配合热阻特性，可快速传导芯片热量，保障大功率工作稳定性。

四、典型应用场景

结合其电气特性与封装优势，SP30N03BNK 的核心应用场景包括：

• DC-DC 转换器：低导通电阻和快开关速度，适配降压、升压等各类 DC-DC 拓扑，适用于电源模块、电池管理系统等。
• 电机控制：高连续电流和脉冲电流能力，可驱动直流电机、步进电机等，适用于家电电机、工业控制电机驱动电路。
• 其他功率开关场景：如 LED 驱动、电源开关、逆变器辅助电路等，凭借宽电压、大电流特性满足多样化开关需求。

五、使用注意事项

• 驱动电压匹配：栅极驱动电压建议在 4.5V-10V 之间，确保导通电阻处于低水平，避免因驱动电压不足导致损耗增加。
• 散热设计：大功率工作时需搭配散热片或优化 PCB 散热铜箔，根据功率耗散计算散热面积，防止结温超标。
• 静电防护：虽然器件抗静电性能较好，但在焊接、存储和装配过程中仍需遵守 ESD 防护规范，避免栅极损坏。
• 雪崩防护：在电感负载电路中，需充分考虑雪崩能量余量，避免超出 EAS 额定值导致器件失效。

SP30N03BNK 以其均衡的电气参数、高可靠性和紧凑封装，在中低压大功率应用中展现出显著优势。无论是电源设计还是电机驱动，合理利用其低损耗、快开关的特性，能有效提升产品的性能与竞争力。
