HarmonyOS:ArkUI栅格布局系统(GridRow/GridCol)
核心概念总结
| 组件 | 功能描述 | 关键属性 | 响应式能力 |
|---|---|---|---|
| GridRow | 栅格容器组件 | columns：定义不同断点的总列数breakpoints：自定义断点阈值gutter：子组件间距direction：排列方向 | 支持6种断点设备配置 可监听窗口尺寸变化 |
| GridCol | 栅格子组件 | span：占用列数offset：偏移列数order：显示顺序 | 支持不同断点独立配置 响应式布局调整 |
断点系统配置表
| 断点名称 | 默认范围 (vp) | 设备描述 | 自定义配置示例 |
|---|---|---|---|
| xs | [0, 320) | 最小宽度设备 | breakpoints: {value: ['100vp']} → xs: [0,100) |
| sm | [320, 600) | 小宽度设备 | breakpoints: {value: ['100vp','200vp']} → sm: [100,200) |
| md | [600, 840) | 中等宽度设备 | breakpoints: {value: ['320vp','600vp']} → md: [600,∞) |
| lg | [840, +∞) | 大宽度设备 | breakpoints: {value: ['320vp','600vp','840vp']} → lg: [840,∞) |
| xl | 无 | 特大宽度设备 | breakpoints: {value: [... , '1440vp']} → xl: [1440,∞) |
| xxl | 无 | 超大宽度设备 | breakpoints: {value: [... , '1600vp']} → xxl: [1600,∞) |
核心代码示例
1. 基础响应式栅格布局
GridRow({columns: { xs: 2, sm: 4, md: 6, lg: 12 },breakpoints: {value: ['320vp', '600vp', '840vp', '1200vp'],reference: BreakpointsReference.WindowSize},gutter: { x: 16, y: 16 }
}) {ForEach(items, (item, index) => (GridCol({ span: { xs: 1, sm: index % 3 === 0 ? 2 : 1, md: 2 }}) {GridItem(item)}))
}
2. 复杂布局（偏移+顺序调整）
GridRow({ columns: 12 }) {// 主内容区GridCol({ span: { xs: 12, sm: 8, md: 9 },offset: { md: 1 },order: { xs: 2, sm: 1 }}) {MainContent()}// 侧边栏GridCol({ span: { xs: 12, sm: 4, md: 2 },order: { xs: 1, sm: 2 }}) {Sidebar()}
}
3. 嵌套栅格布局
GridRow({ columns: 12 }) {GridCol({ span: 8 }) {// 嵌套栅格GridRow({ columns: 6, gutter: 8 }) {GridCol({ span: 2 }) { Text("Filters").fontSize(16)}GridCol({ span: 4 }) {ProductGrid()}}}GridCol({ span: 4 }) {ShoppingCart()}
}

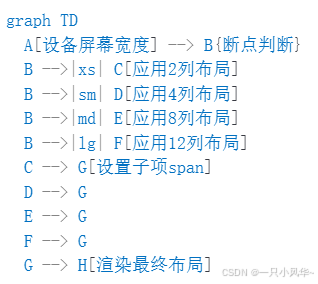

响应式设计流程图
最佳实践总结
-
响应式策略
-
移动优先：先设计xs布局，逐步扩展到更大屏幕
-
列数选择：使用4/6/8/12等可整除数列
-
断点配置：根据实际用户设备分布设置断点
-
-
性能优化
-
避免过度嵌套（不超过3层）
-
使用常量管理响应式配置
-
精简GridCol组件数量
-
-
调试技巧
-
添加布局边框：
.border({ width:1, color: Color.Red }) -
使用
.onBreakpointChange()监听断点变化 -
开发阶段显示当前断点标识
-
-
应用场景
-
✅ 电商产品网格
-
✅ 数据仪表盘
-
✅ 新闻资讯流
-
✅ 后台管理系统
-
❌ 复杂动画场景
-
❌ 像素级精确设计
-
