一、摘要

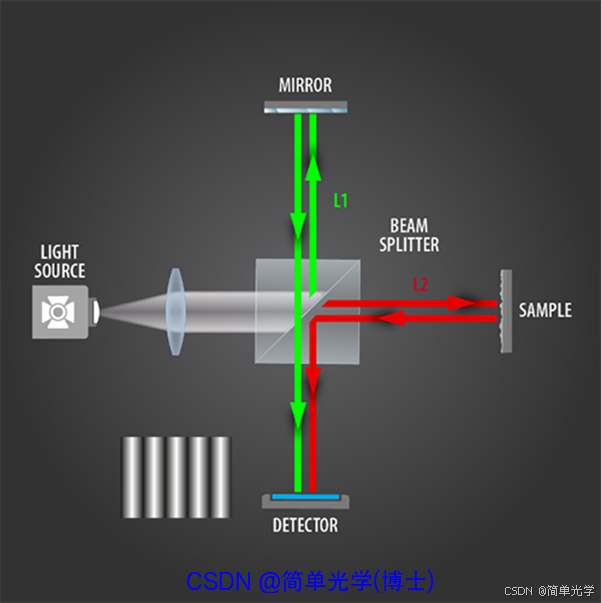

迈克尔逊干涉仪光路原理如下图所示。其中，平面反射镜作为参考光路反射镜，并固定在压电陶瓷驱动器上，以实现对参考光的相移控制。本博文研究了物体变化（如连续物体与复杂物体）对干涉条纹密度的影响。同时，分析了参考镜（图中 Mirror）引入载波对干涉条纹解调的影响。最后，对基于双曝光法的去畸变方法进行了研究。
二、连续物体——四步相移算法

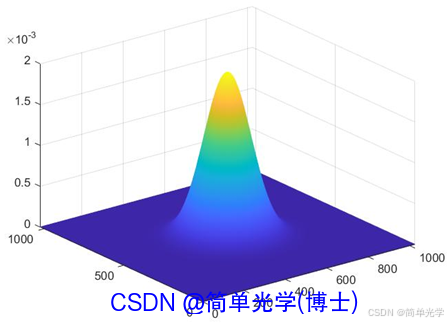

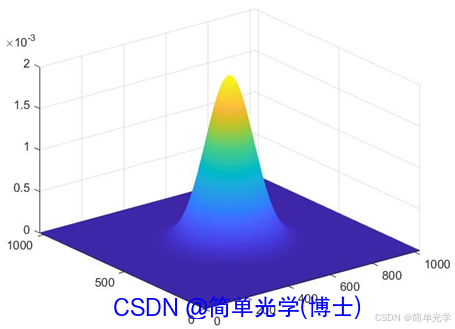

模拟的待测物体信息如下图，其矢高为0.002mm

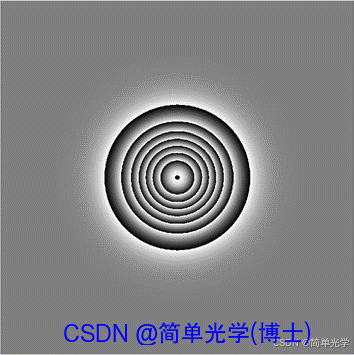

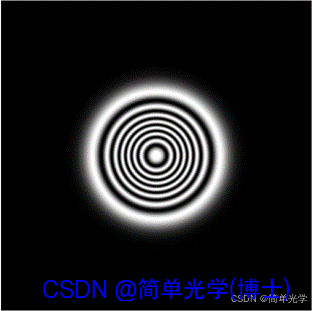

其对应得到的干涉条纹如下图所示：

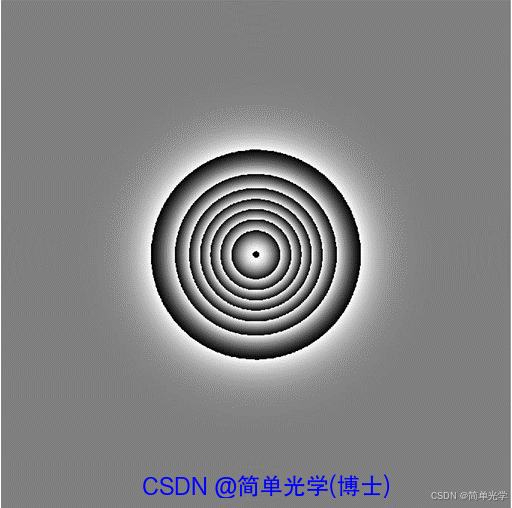

通过相移解调后的包裹相位如下：
此时重构物体矢高为0.002 mm
三、连续物体-空间载波法-数值拟合法去畸变

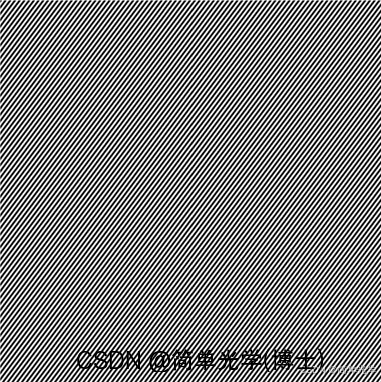

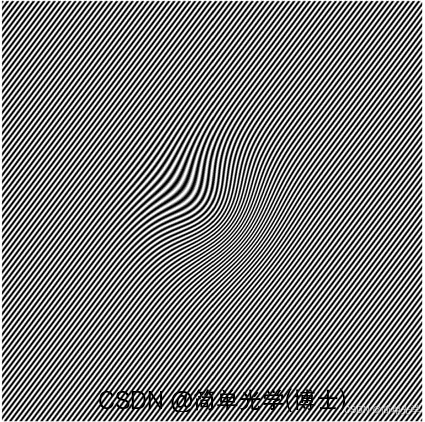

随后，将参考镜引入载波(参考波前是倾斜的)，此时得到的圆形条纹转变为如下图所示：

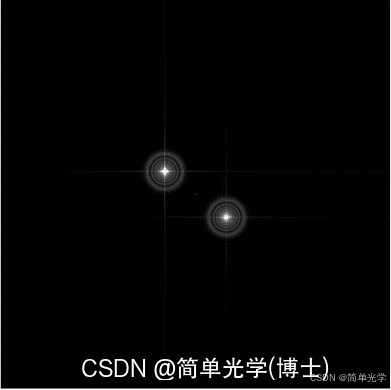

它对应的频谱如下图所示，由于载波的引入，频谱发生了分离。

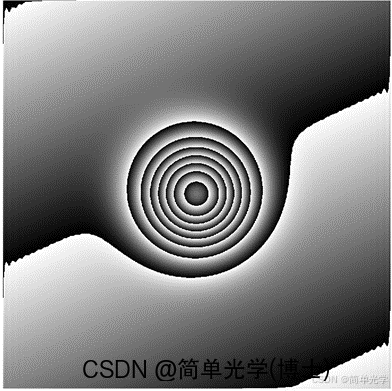

提取+1级频谱，并进行居中处理，得到的包裹相位如下图所示，对比第二节中的包裹相位，可以发现，此时包裹相位中含有参考镜引入的载波相位(也可以认为是系统的畸变像差)。

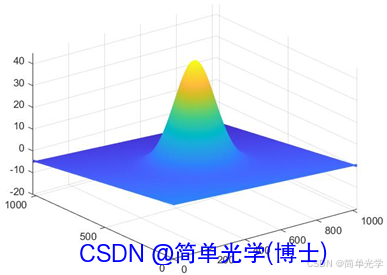

此时，进行解包裹后，发现参考光的倾斜载波影响了重构物体的准确性。

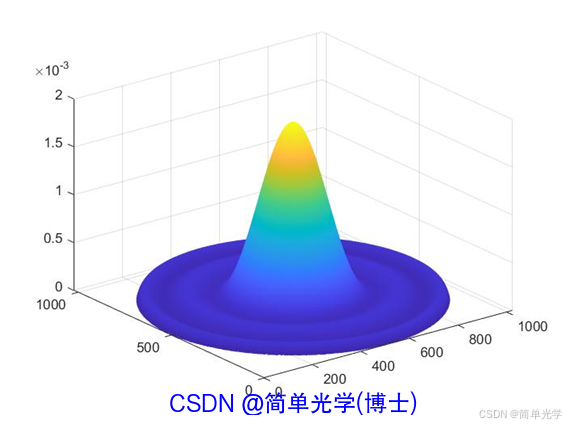

通过数值拟合法去除系统畸变像差，最终重构物体矢高为0.0019mm。
数值拟合法去畸变技术，请参考博主的这两篇文章：
畸变像差校正技术(畸变相位补偿)发展现状及其仿真实验研究-技术汇总-Matlab代码
基于双曝光与数值计算法全息干涉相位畸变补偿实例分析
四、连续物体-空间载波法-双曝光去畸变
上述例子表明，当系统存在倾斜畸变像差时，可以通过数值拟合算法去除系统畸变像差，但会影响待测物体重构精度。在此基础上，进一步研究了双曝光法。在第二节的基础上，得到了背景条纹图(也就是此时物体为平面波前)。
通过双曝光法处理后，得到如下图所示的包裹相位，其有效消除了第三节中的倾斜载波的影响。

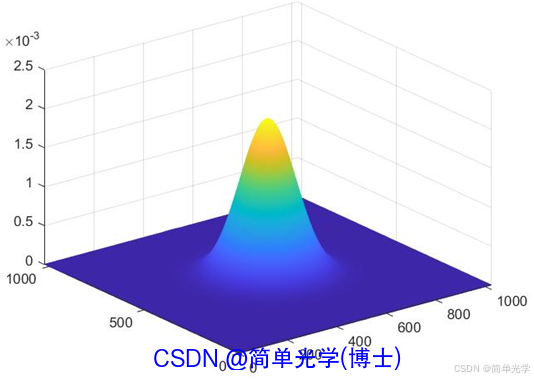

采用双曝光去畸变方法，得到重构物体如下图所示，其矢高为0.002mm
五、混叠干涉条纹

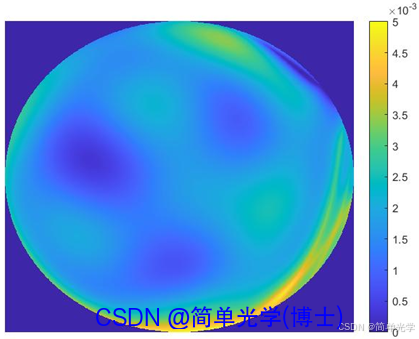

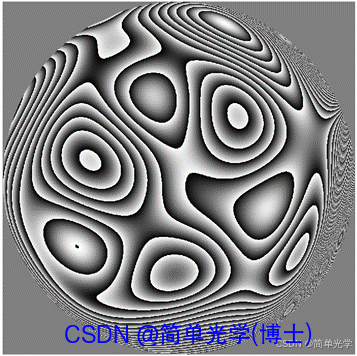

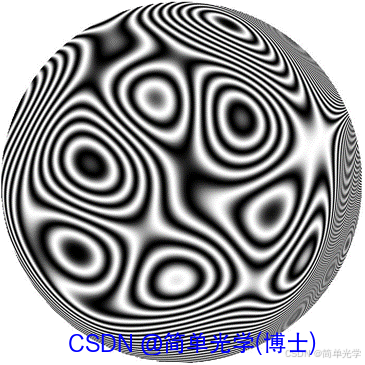

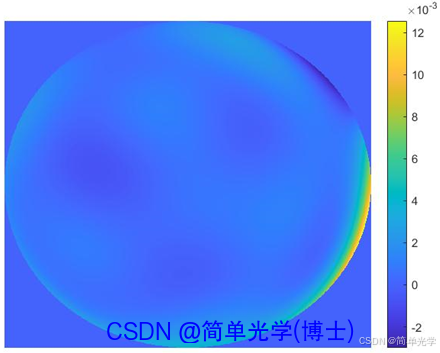

待测物体信息如下图示，由于此时波前存在大梯度相位变化，使得在边缘部分得到了密集并且混叠的干涉条纹，此时解出的包裹相位也出现了相应的混叠现象，最终使重构面形出现了错误，分别如下图所示：
注意，在博主之前的博文中得到了此图的散斑干涉条纹，博文信息如下：
数字散斑干涉测量仿真研究
