徕卡RTC360三维激光扫描仪摔坏故障维修方案

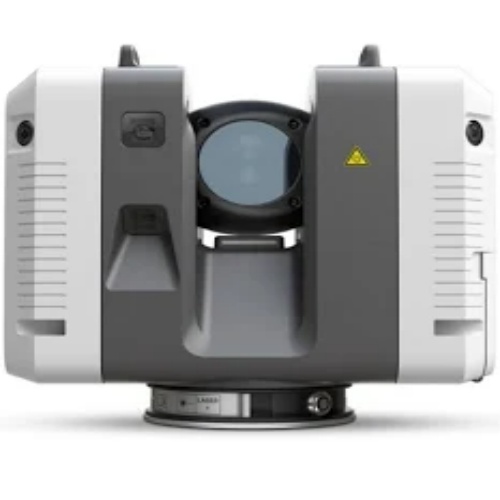

徕卡RTC360三维激光扫描仪作为高精度测量设备，在工程测绘、文物保护等领域应用广泛。但在实际使用中，若因操作不当、意外碰撞等导致设备摔坏，可能引发多种故障，影响测量精度和设备正常运行。本文针对徕卡RTC360摔坏故障，提供一套系统的维修方案，为工程技术人员和设备维护人员提供参考。
一、故障初步评估与安全须知
1.1 故障初步评估
设备摔坏后，切勿立即通电开机，需先进行外观检查和初步评估，判断故障范围：
外观检查：查看设备外壳是否有明显裂痕、变形、凹陷；镜头、显示屏等易损部件是否碎裂、脱落；接口、按键是否松动或损坏；电池仓、存储卡插槽等部位是否正常。
部件连接检查：轻轻晃动设备，听是否有内部部件松动、异响；检查可拆卸部件（如电池、支架）的连接是否正常，有无卡扣断裂等情况。
初步功能判断：在确保外观无严重短路风险的前提下，可装入满电电池（若电池外观无损坏），尝试按下电源键，观察是否有开机反应（如指示灯亮、显示屏显示），但需注意若出现异常发热、冒烟等情况，应立即断电。
1.2 安全须知
维修过程中需严格遵守以下安全要求：
维修前务必断开设备电源，取出电池，避免通电状态下操作导致短路或触电。
使用专用维修工具，避免因工具不当损坏设备内部精密部件。
维修环境需保持清洁、干燥，避免灰尘、杂物进入设备内部。
对于涉及高压部件或复杂电路的维修，需由具备专业资质的技术人员操作。
二、详细维修流程
2.1 设备拆解
设备拆解需按照徕卡RTC360的官方拆解手册步骤进行，避免暴力拆解：
移除设备外部可拆卸部件，包括电池、存储卡、镜头盖、支架等。
使用专用螺丝刀拧下设备外壳的固定螺丝（注意不同规格螺丝的分类存放，避免混淆）。
小心分离设备上下外壳，注意外壳内部的排线连接（如显示屏排线、按键排线），使用撬棒或镊子轻轻断开排线接口，避免拉扯导致排线断裂。
逐步拆解内部模块，如扫描模块、控制模块、电源模块等，记录各模块的连接方式和位置，便于后续组装。
2.2 内部故障检测
拆解后对内部部件进行全面检测，重点关注以下部位：
电路板：检查电路板是否有明显的裂痕、焊点脱落、元件损坏（如电容鼓包、电阻烧黑）；使用万用表测量电路通断情况，检测关键芯片的供电电压是否正常。
扫描模块：检查激光发射器、接收器是否损坏，镜头是否错位或破裂；查看扫描电机是否卡顿、异响，电机驱动电路是否正常。
控制模块：检测CPU、内存芯片等核心部件是否正常；检查显示屏排线是否接触良好，显示屏内部是否有损坏。
电源模块：检查电池接口、电源管理芯片是否损坏；测量电源模块输出电压是否稳定，有无短路情况。
2.3 故障部件维修与更换
根据检测结果，对故障部件进行针对性处理：
外壳损坏：若外壳仅轻微变形，可通过整形工具修复；若裂痕严重或卡扣断裂，需更换全新外壳（建议使用徕卡原厂配件，确保兼容性）。
电路板故障：对于焊点脱落的情况，可使用电烙铁重新焊接；对于元件损坏，需更换同型号的电子元件；若电路板裂痕严重，无法修复，则需更换整个电路板。
扫描模块故障：镜头破裂需更换原厂镜头，并进行镜头校准；激光发射器或接收器损坏，需更换对应部件，并进行光学性能调试；电机卡顿需检查电机轴承是否损坏，必要时更换电机。
控制模块故障：显示屏损坏需更换显示屏，并重新连接排线；核心芯片损坏需联系徕卡官方维修中心进行专业更换和程序烧录。
电源模块故障：电池接口损坏可更换接口部件；电源管理芯片损坏需更换芯片，并测试电源输出稳定性。
2.4 设备组装
故障部件维修或更换完成后，按照拆解的逆顺序进行设备组装：
将各内部模块按照记录的位置和连接方式安装到位，确保排线接口连接牢固、无松动。
盖上设备外壳，拧上固定螺丝，注意螺丝的扭矩适中，避免过紧损坏外壳或电路板。
安装外部可拆卸部件，如电池、存储卡、镜头盖等，检查各部件安装是否到位。
北京云升智维科技有限责任公司是一家专业从事电子设备维修第三方服务企业，我们拥有深厚的电路原理知识和丰富的维修经验，能够为各种设备和电路板提供专业的检测和维修服务。我们的服务范围广泛，包括但不限于电路板、工控主板、工业机械、医疗设备、精密仪器、大地测量仪器及驱动器等。我们拥有一支技术过硬,经验丰富的维修团队,精通各类设备维修，结合多年实战维修经验，快速准确诊断故障，提高维修效率，为客户节省35%及以上维修成本及时间成本，我们致力于为客户提供高质量、可靠的服务，确保设备的稳定运行。我们坚持诚实守信、笃行致远的原则，以确保客户满意。
三、维修后的测试与验证
设备组装完成后，需进行全面的测试与验证，确保设备恢复正常功能和测量精度：
3.1 基本功能测试
开机测试：装入电池，按下电源键，观察设备是否能正常开机，指示灯、显示屏显示是否正常。
按键测试：测试各按键（如电源键、菜单键、扫描键等）是否响应灵敏，功能是否正常。
接口测试：连接电脑、充电器等外部设备，测试USB接口、充电接口等是否正常工作。
存储测试：插入存储卡，测试设备能否正常读取和写入数据。
3.2 扫描性能测试
在标准测试环境下进行扫描性能测试：
扫描范围测试：测试设备的最大扫描距离是否符合官方参数要求。
精度测试：使用标准靶球或已知尺寸的物体进行扫描，对比扫描结果与实际尺寸的误差，确保测量精度在允许范围内（徕卡RTC360的单点精度通常为±2mm，距离精度为±3mm+5ppm）。
点云质量测试：观察扫描生成的点云是否均匀、无明显噪点，边缘是否清晰。
3.3 稳定性测试
连续开机运行设备一段时间（如2-4小时），进行多次扫描操作，观察设备是否出现死机、发热异常、扫描结果不稳定等情况。
四、维修注意事项与风险提示
4.1 维修注意事项
维修过程中需做好部件的标记和存放，避免丢失或混淆。
更换部件时，优先选择徕卡原厂配件，非原厂配件可能存在兼容性问题，影响设备性能和使用寿命。
涉及光学部件（如镜头、激光发射器）的维修，需在洁净的环境下进行，避免灰尘污染光学元件。
设备组装完成后，需对设备进行全面清洁，去除维修过程中残留的灰尘和杂物。
4.2 风险提示
以下情况建议联系徕卡官方维修中心进行处理：
核心部件（如CPU、扫描模块）严重损坏，需专业设备进行检测和更换。
设备需要进行高精度校准（如激光校准、镜头校准），非专业人员难以完成。
设备仍在保修期内，自行维修可能导致保修失效。
五、总结
徕卡RTC360三维激光扫描仪摔坏故障的维修需遵循“先评估、后拆解、再维修、终测试”的流程，严格按照安全规范和官方技术要求操作。对于简单故障（如外壳损坏、按键松动），可由具备一定维修经验的人员处理；对于复杂故障（如电路板、扫描模块损坏），建议寻求官方专业维修服务，以确保设备的维修质量和测量精度。同时，在日常使用中，应加强设备的防护，避免意外碰撞，延长设备使用寿命。
