3分钟上手CAD画图改图！零基础CAD制图指南

之前我们讲过竣工图绘制规范、依据和常用功能技巧，

有些零基础的小伙伴，到了上手这一步还是犯了难？

这一期我就详细拆解出了5大画图技巧，一步步从零开始、上手画图~

这里我用的画图软件是鸿鹄cad，因为它很小巧、便捷、快速，满足基本画/改需求。

技巧一、图层 是基石

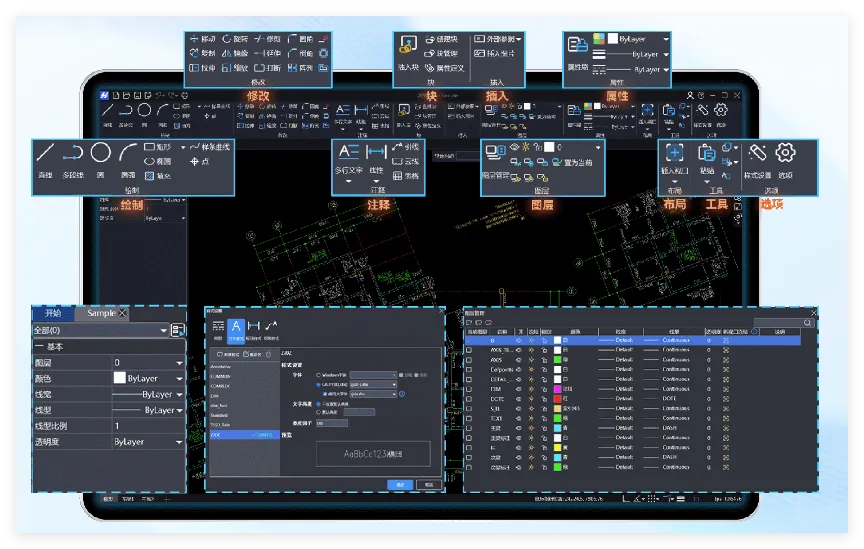

一张规范的图纸，会有轴线、轴号、墙体、尺寸、门窗等等图层，它能统一管理这一类图形的颜色、线宽、线型和可见性，也能方便在后续修改时更有针对性，避免误改其他内容。

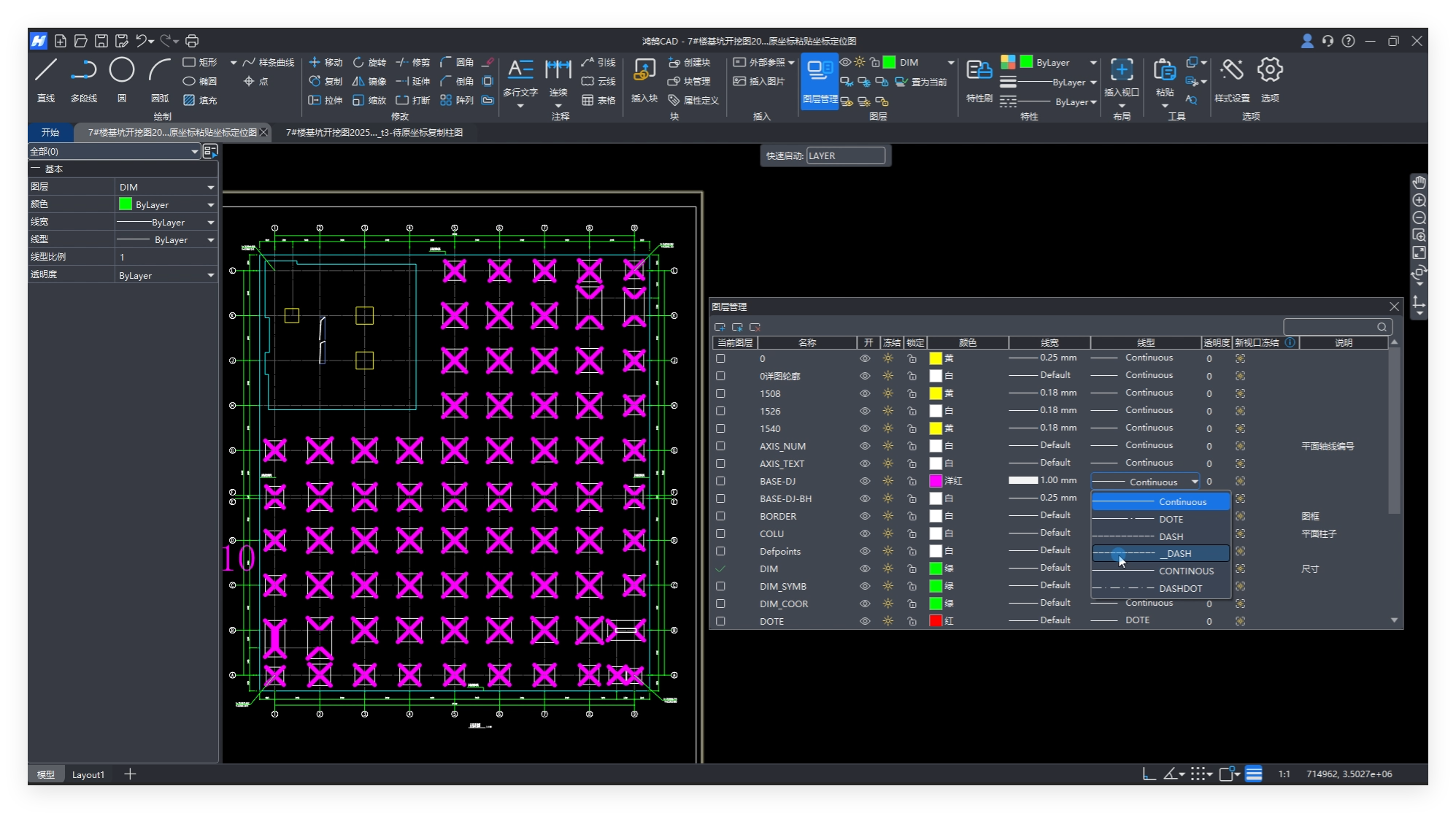

（鸿鹄CAD图层管理功能）

图层就像地基，是重中之重。不仅体现了你的专业性，也是后续高效的基础

技巧二、精准地绘制

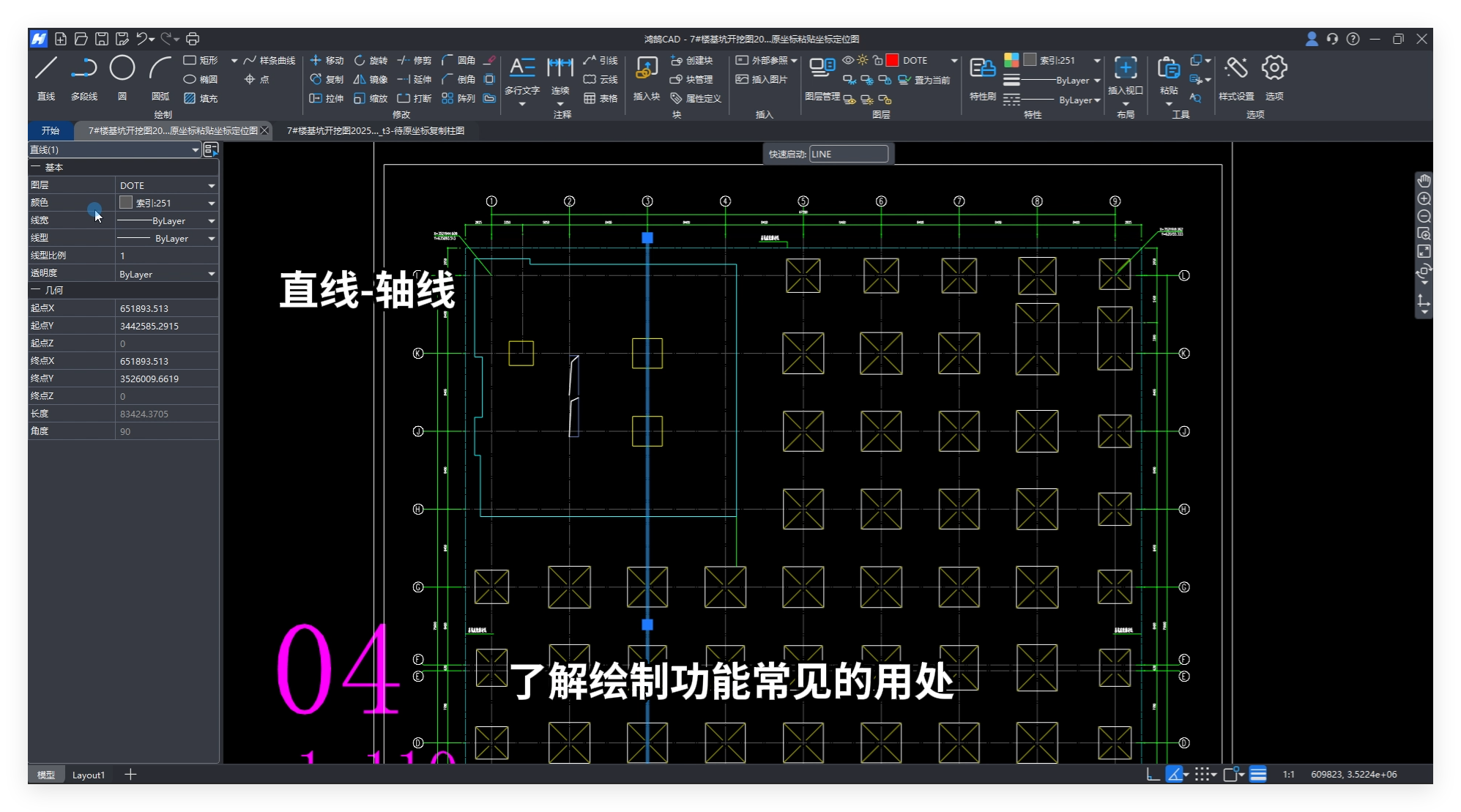

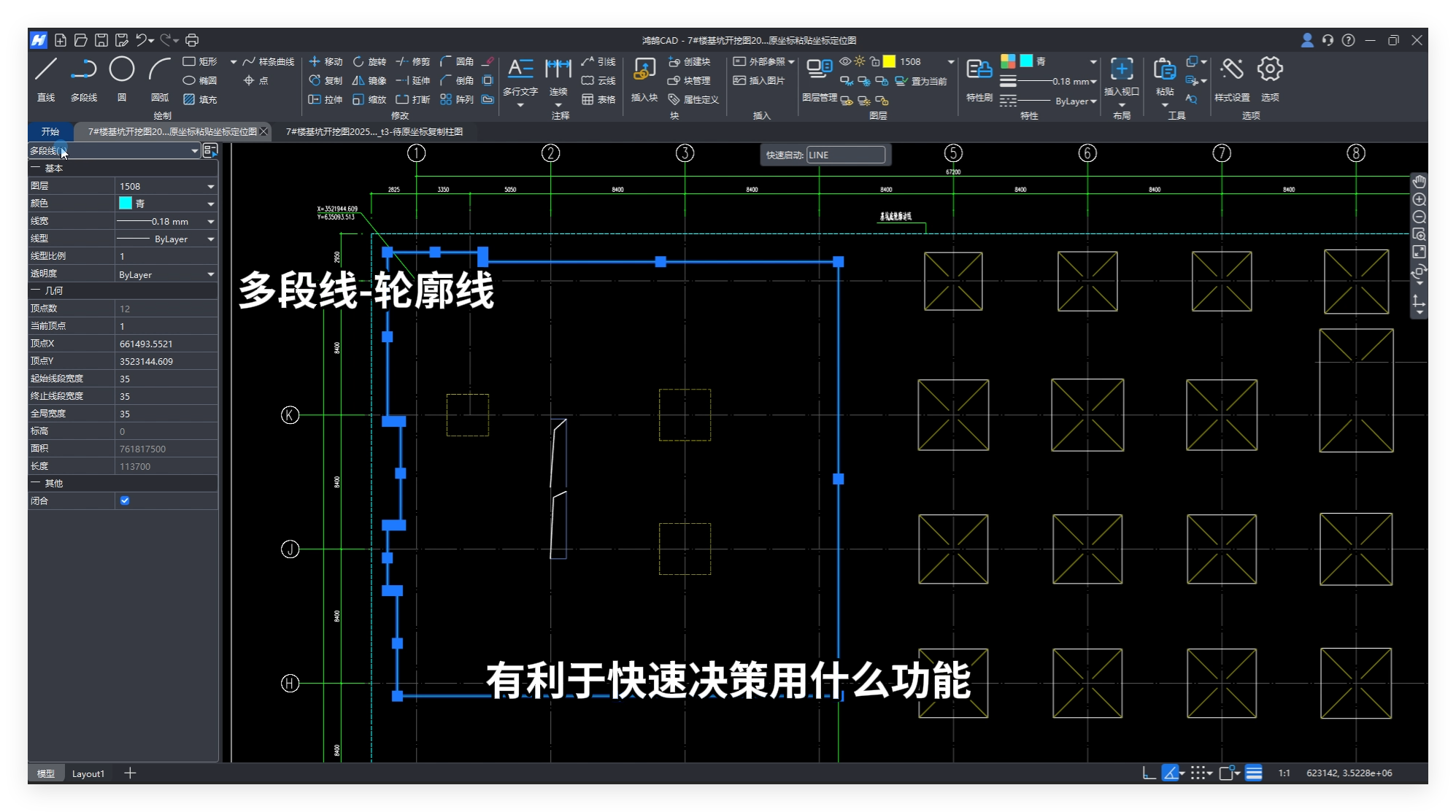

了解绘制功能常见的用处，有利于快速决策用什么功能：直线-轴线、多段线-轮廓线、矩形-房间、填充-铺装

我们不仅要了解这些绘制功能，还得灵活运用捕捉、动态输入。

以直线画轴线为例，怎么水平和竖直？

输入线段长度8400和角度90？可以，但是慢。

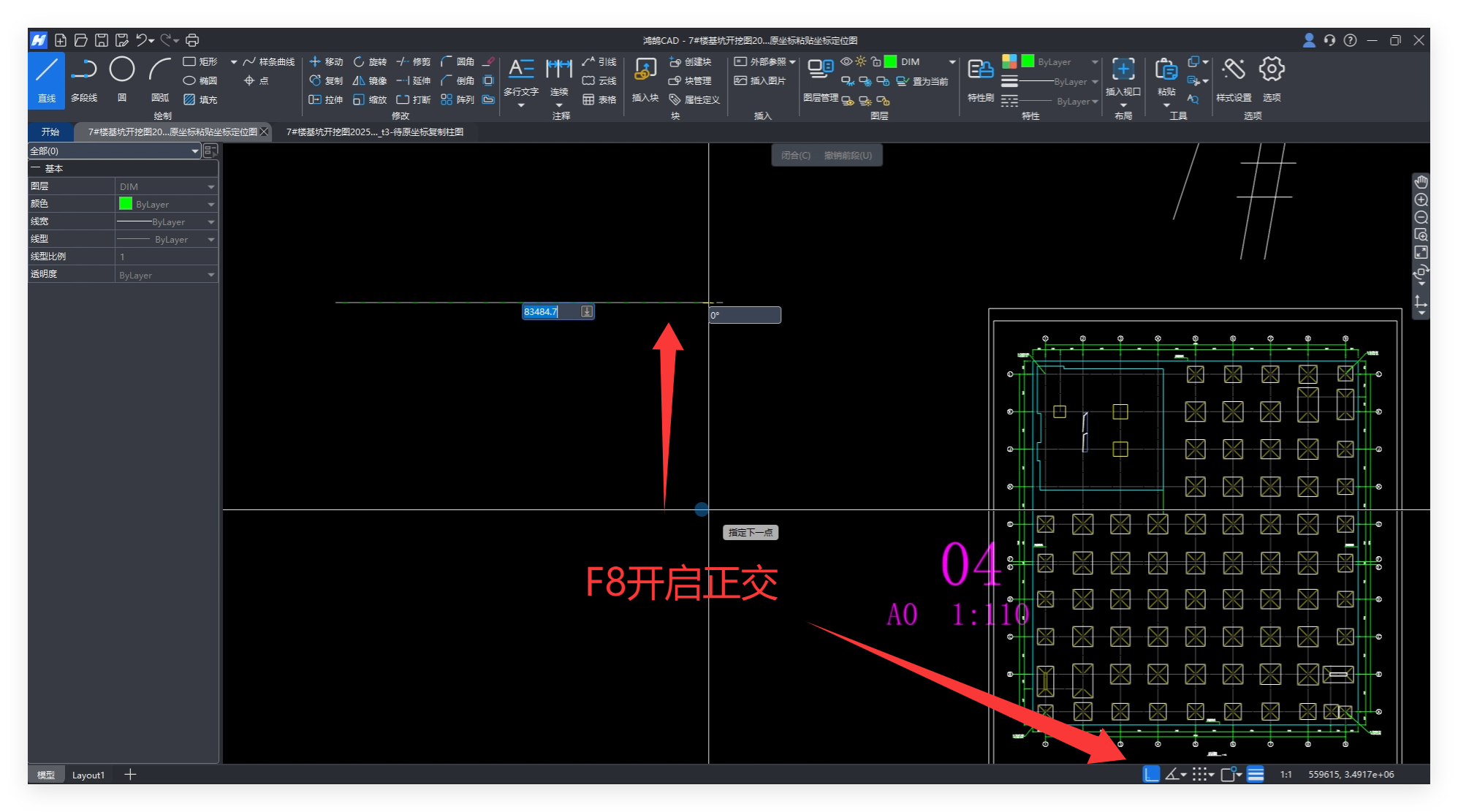

直接键盘F8开启正交，这是不是快多了~

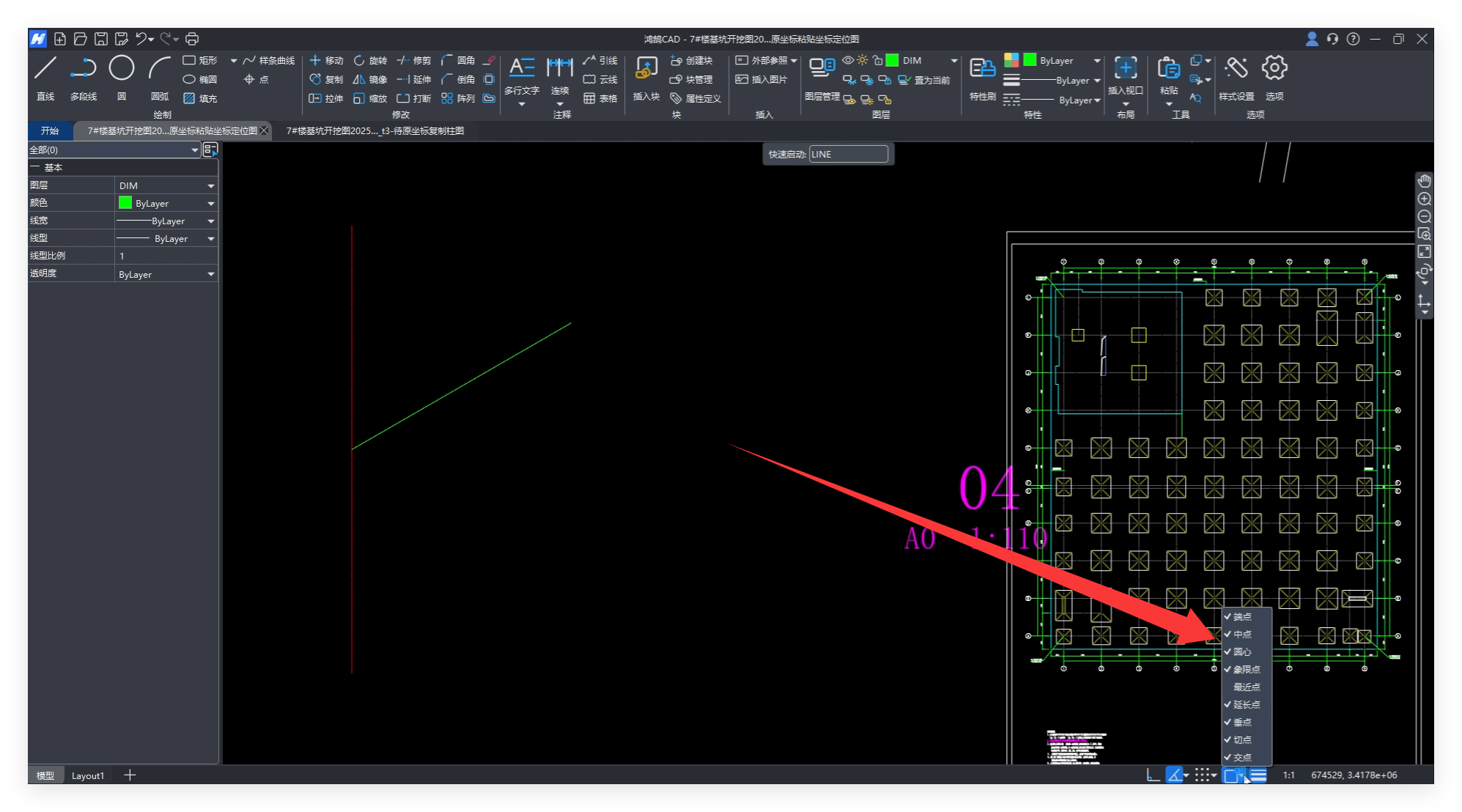

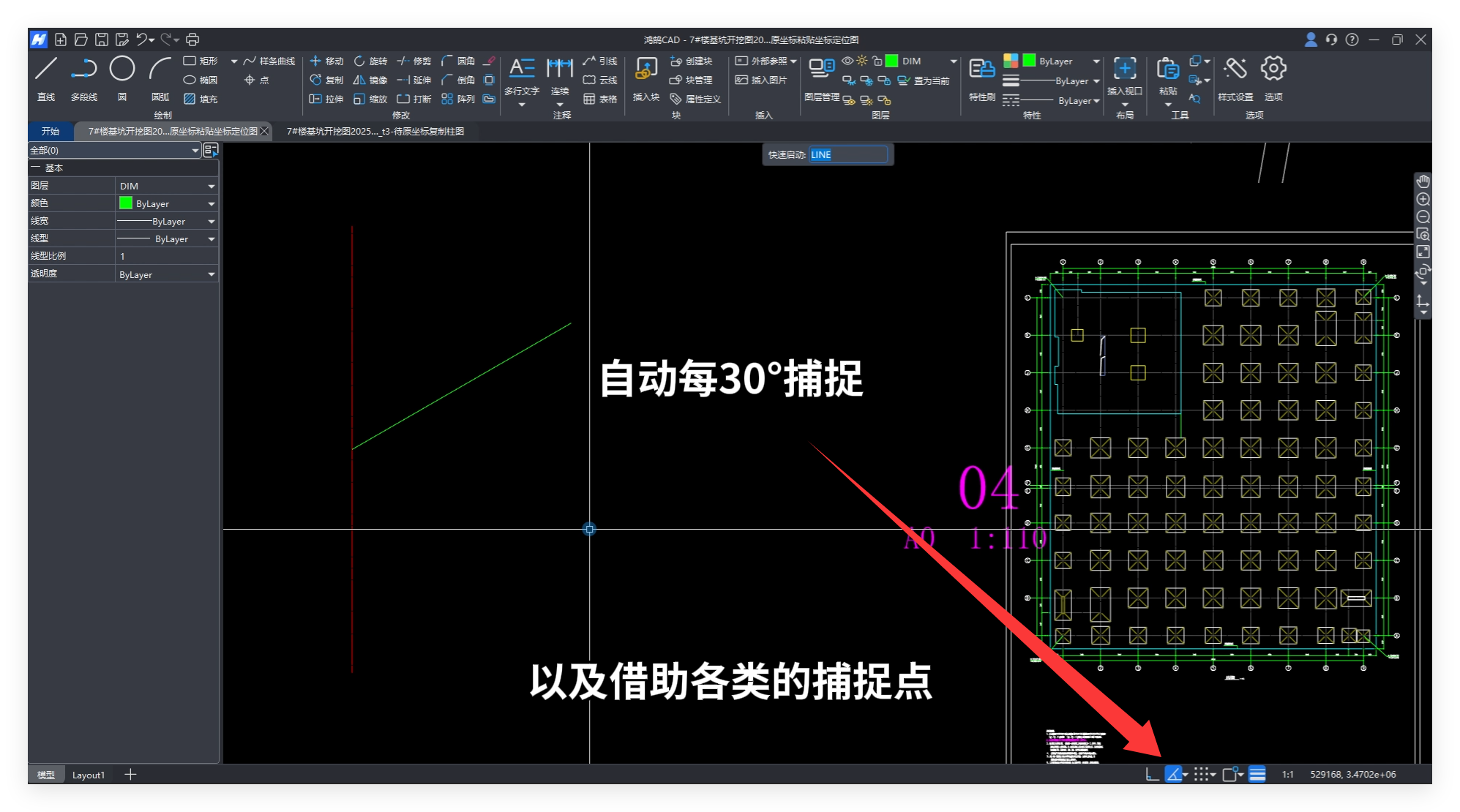

除此之外，还可以指定角度辅助编辑，例如指定每30度捕捉，就会出现绿色虚线辅助快速画图。

（鸿鹄CAD中还支持更多角度捕捉）

以及借助各类捕捉点，快速锁定端点、中点、垂足、交点等等。

技巧三、用“修改”提效

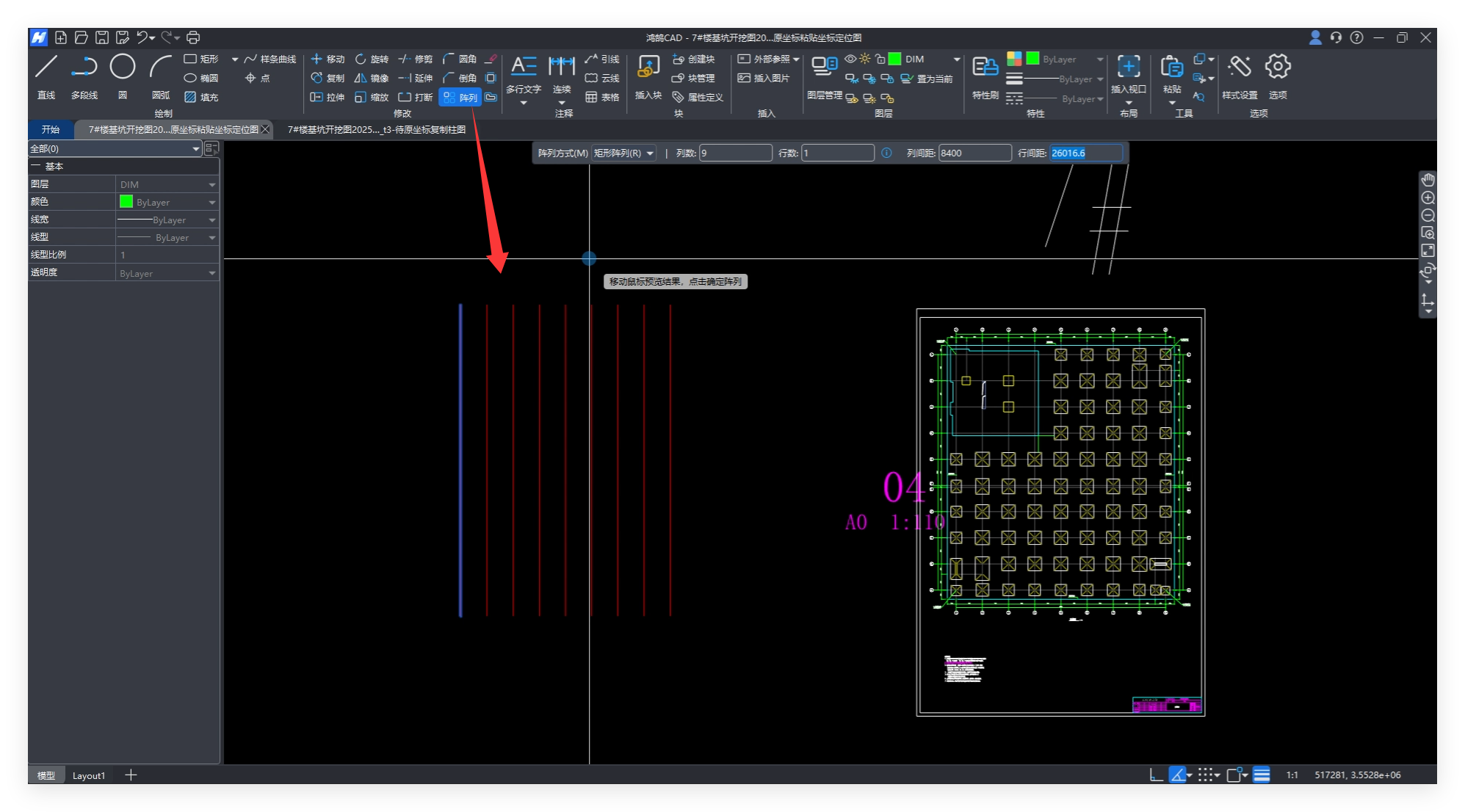

像竖直方向轴线，可以画好一根直线后，用【阵列】快速得出所有竖向轴线；

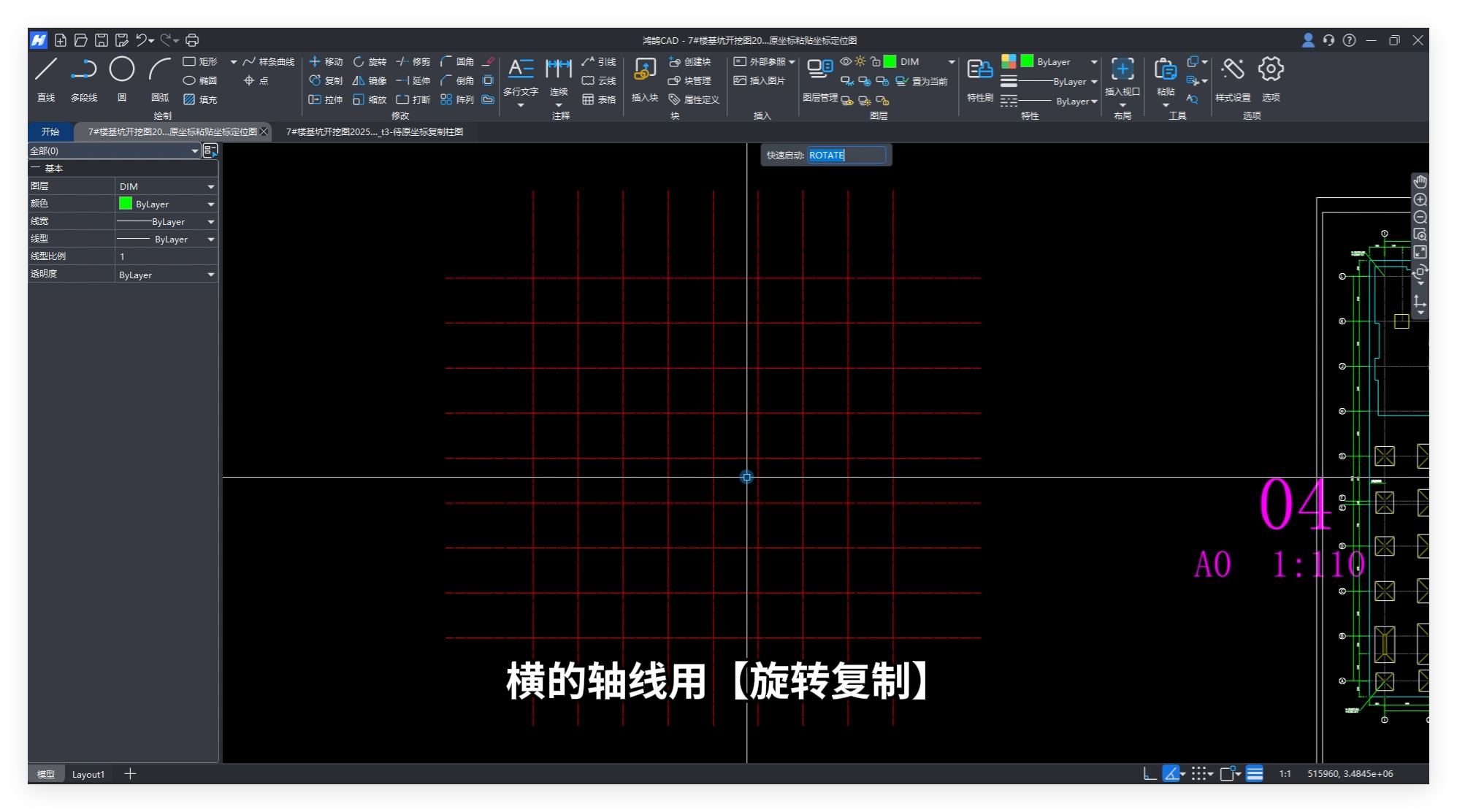

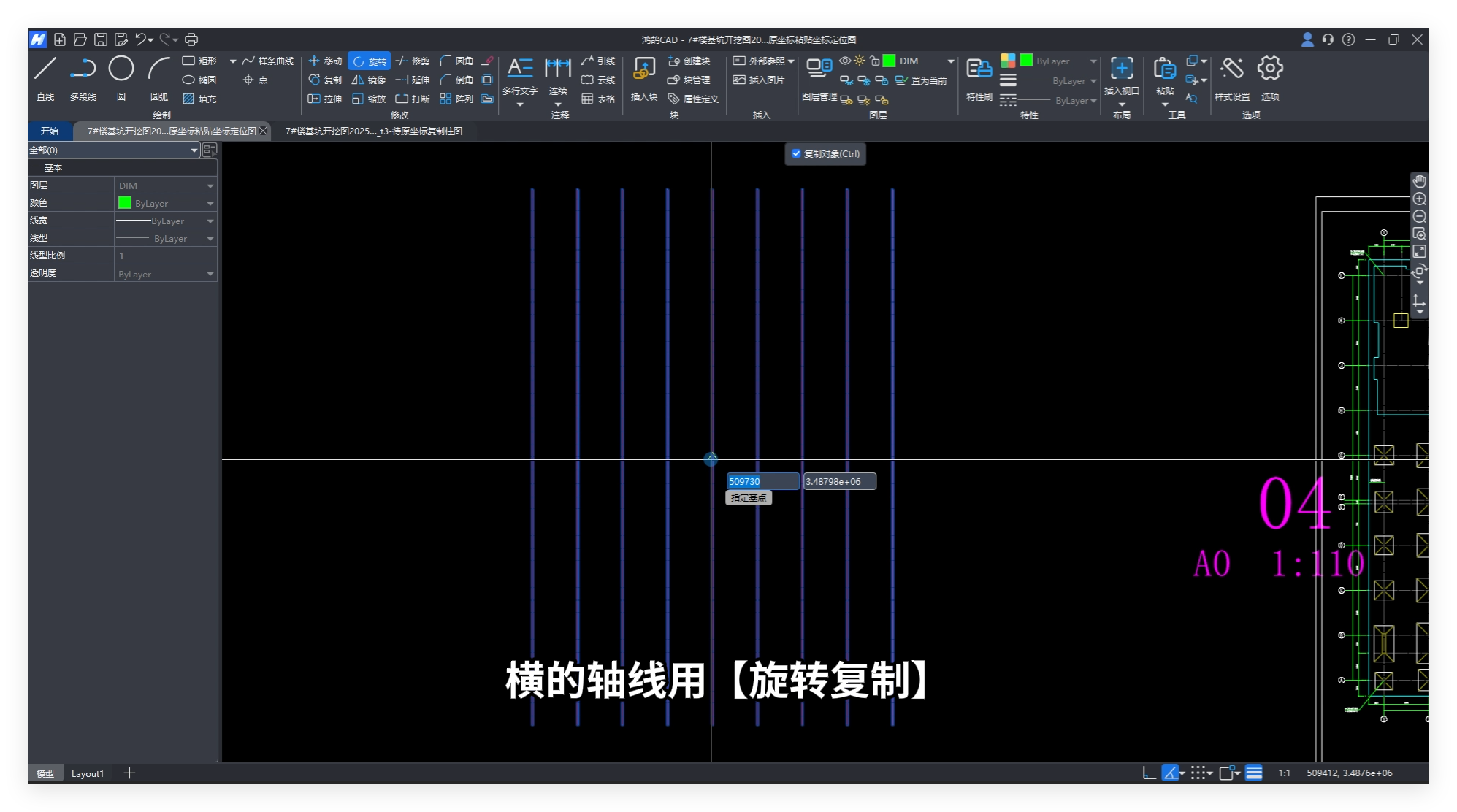

水平方向轴线，用阵列出的竖向轴线直接【旋转复制】；

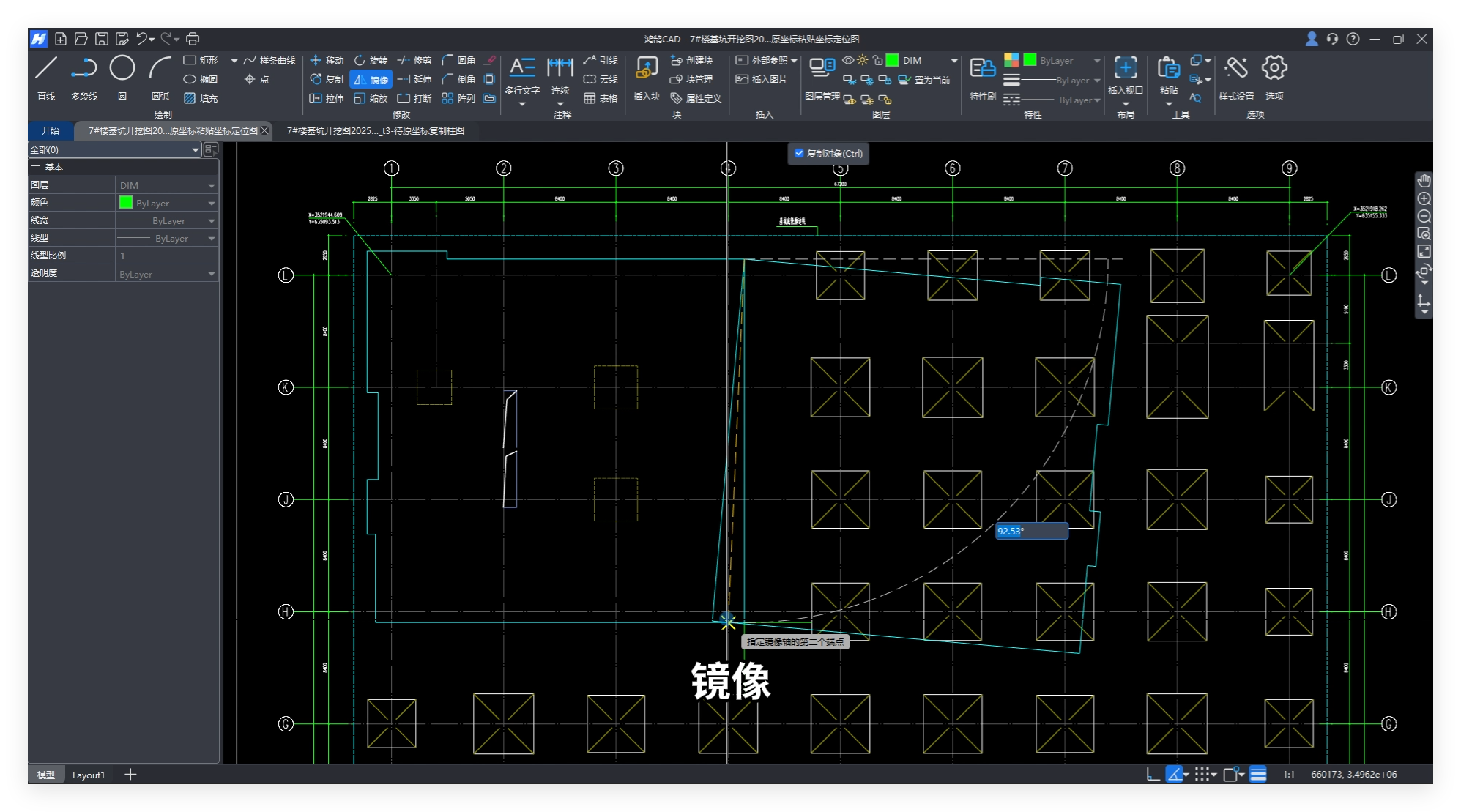

户型缺一半？用【镜像】一键搞定完整CAD图纸；

想要平行的线条，就用【偏移】。

除了基础的复制，今天讲个【粘贴到原坐标】。

如果你是多专业协作画图、或是建筑图和结构图重叠，坐标一致的情况下用这个！

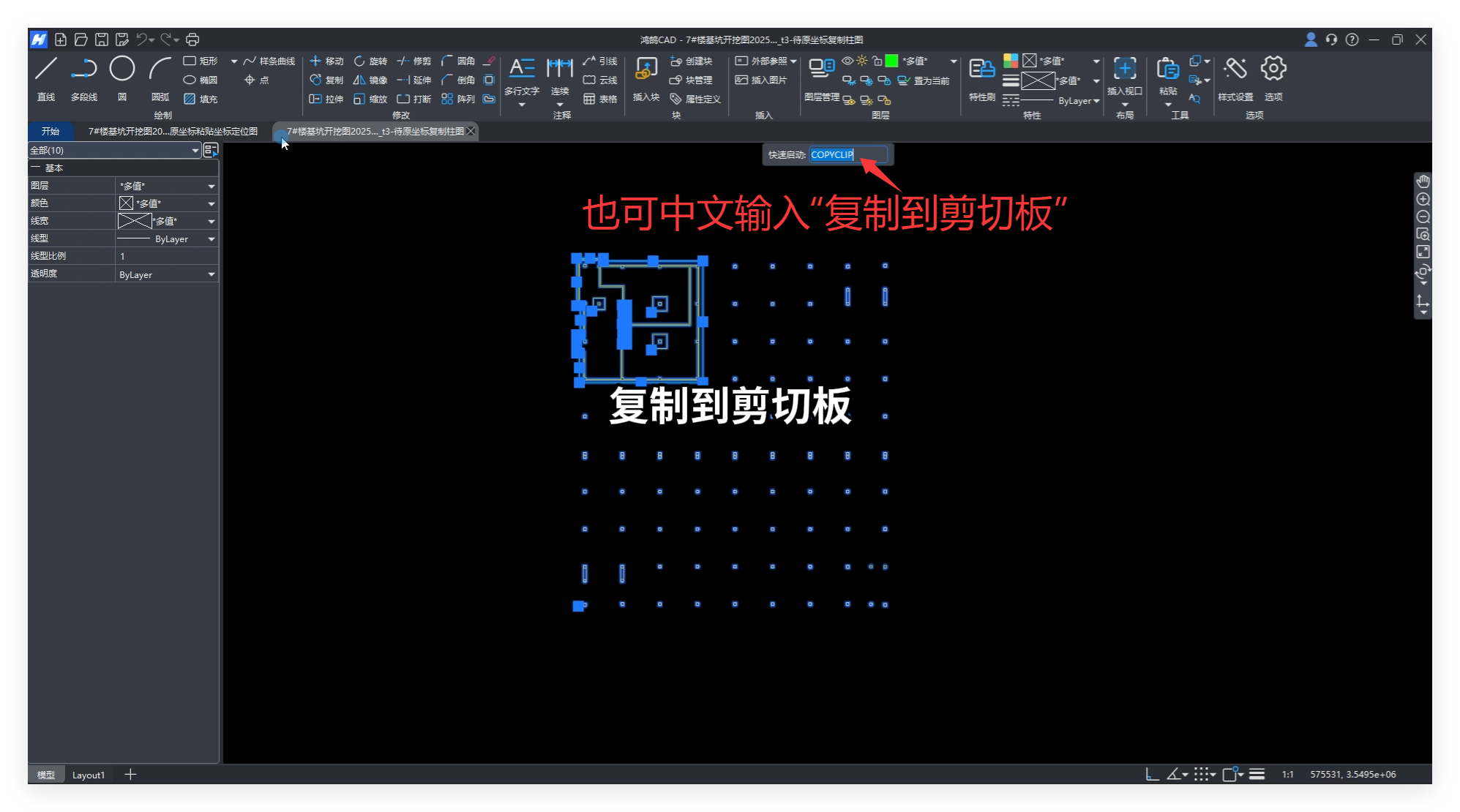

从图1里【复制到剪切板】，到图2里粘【贴到原坐标】（鸿鹄CAD可直接输入中文命令），就能自动精准对应位置，不用担心手选不准。极大地保证了图纸间的关联性和一致性。

技巧四、注释高效+美观

像建筑轴线标注、机械孔位标注，都很整齐、简洁，看着就高级！

怎么画的？用【连续标注】~

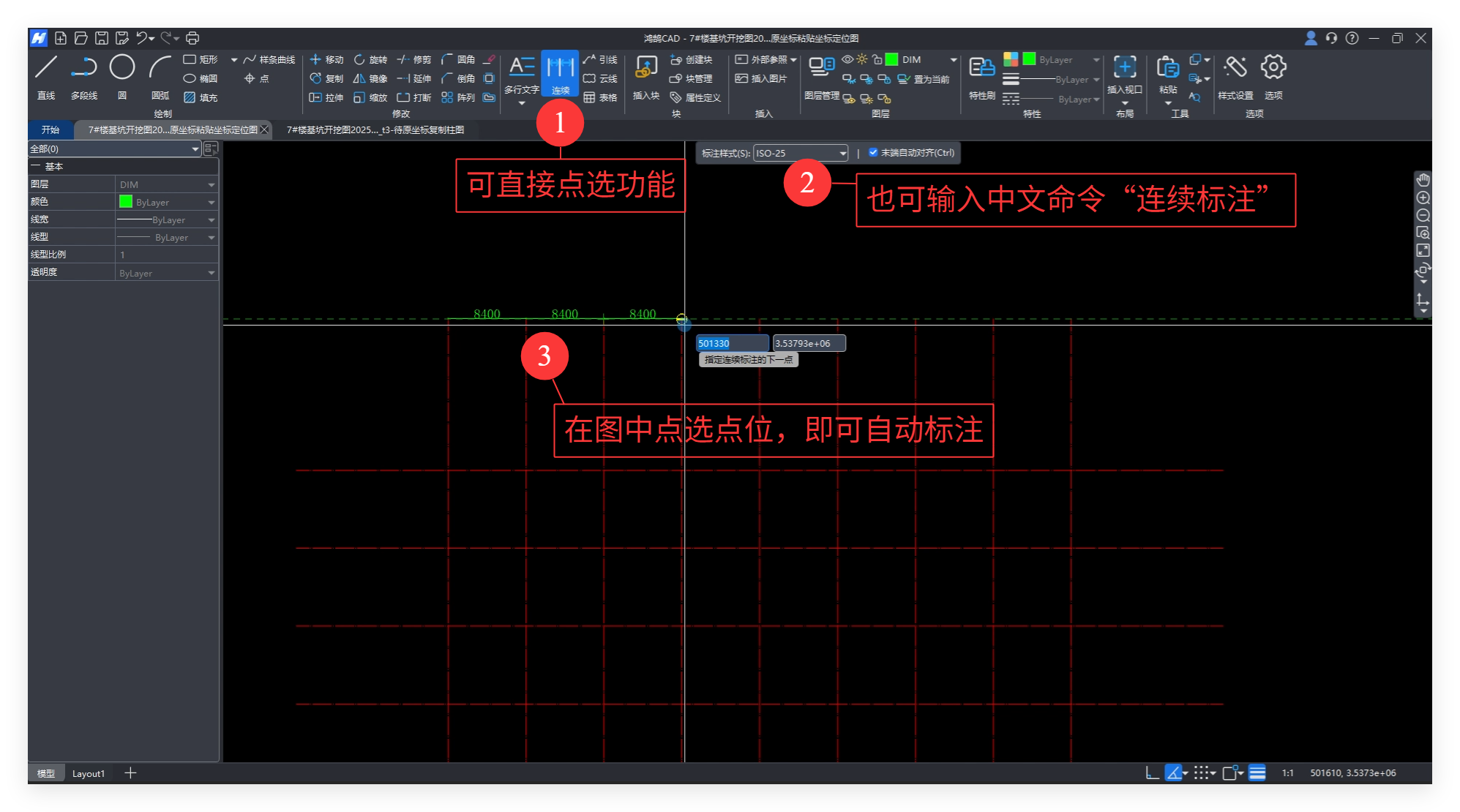

可以在界面上直接点选功能，也可以输入中文命令“连续标注”，然后到图纸中依次点击轴线端点，就能自动标注并且整齐划一。

技巧五、巧用图库

自建图块库，你就能一劳永逸，效率越来越高！

像常用的门窗、图框、灯具等等都可以创建块，方便多次复用。

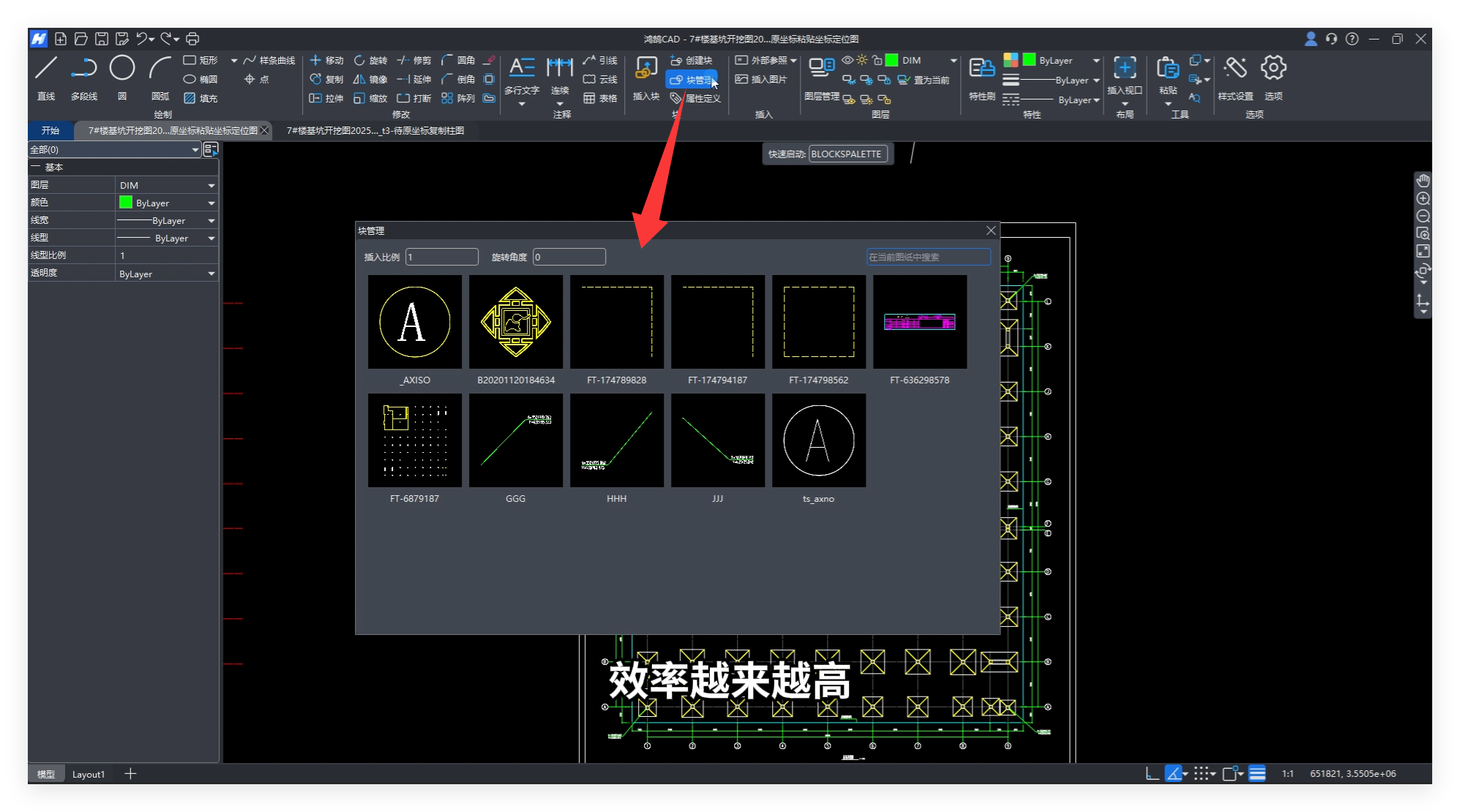

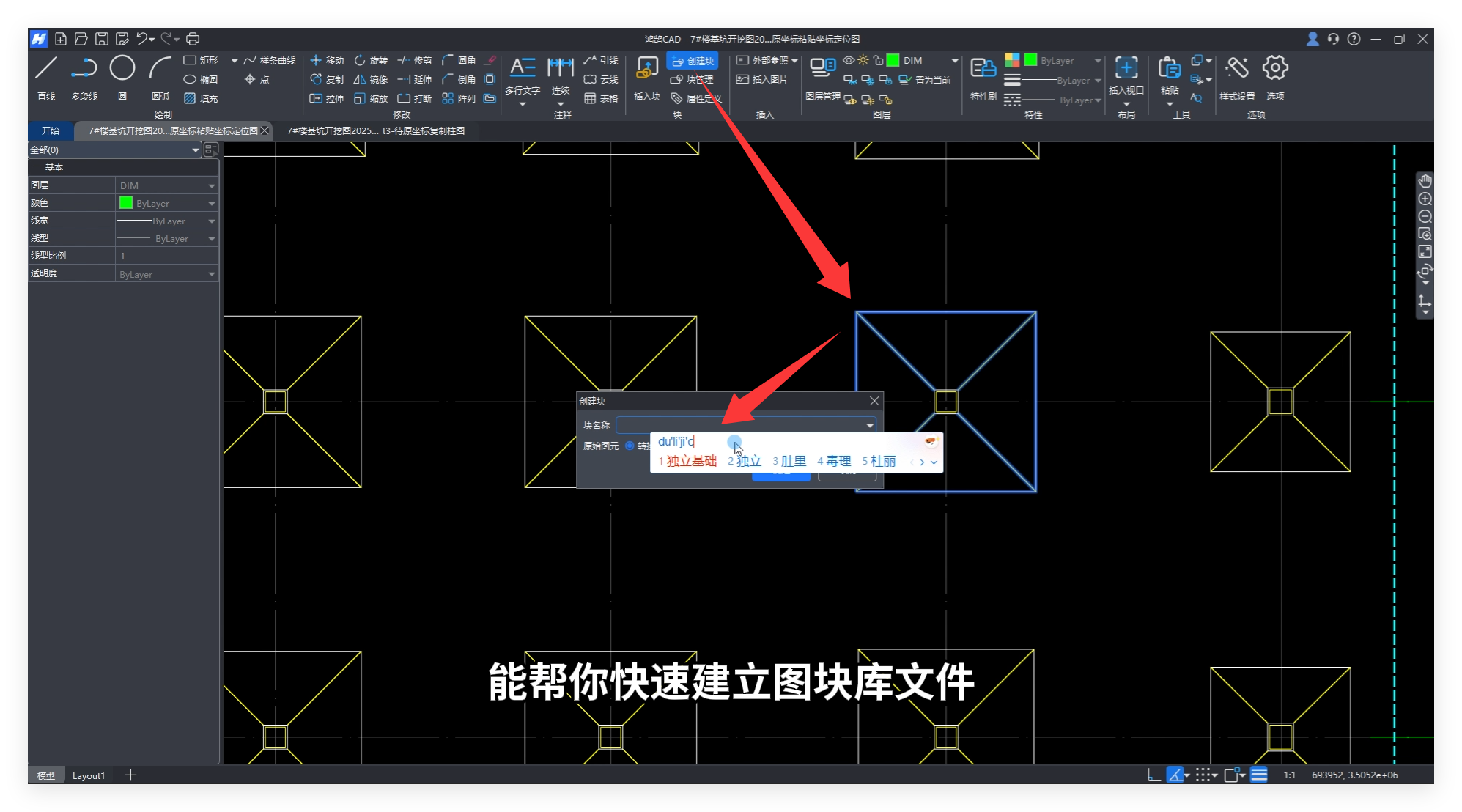

点击【创建块】，框选独立基础的线条，就能帮你建立图块库文件，

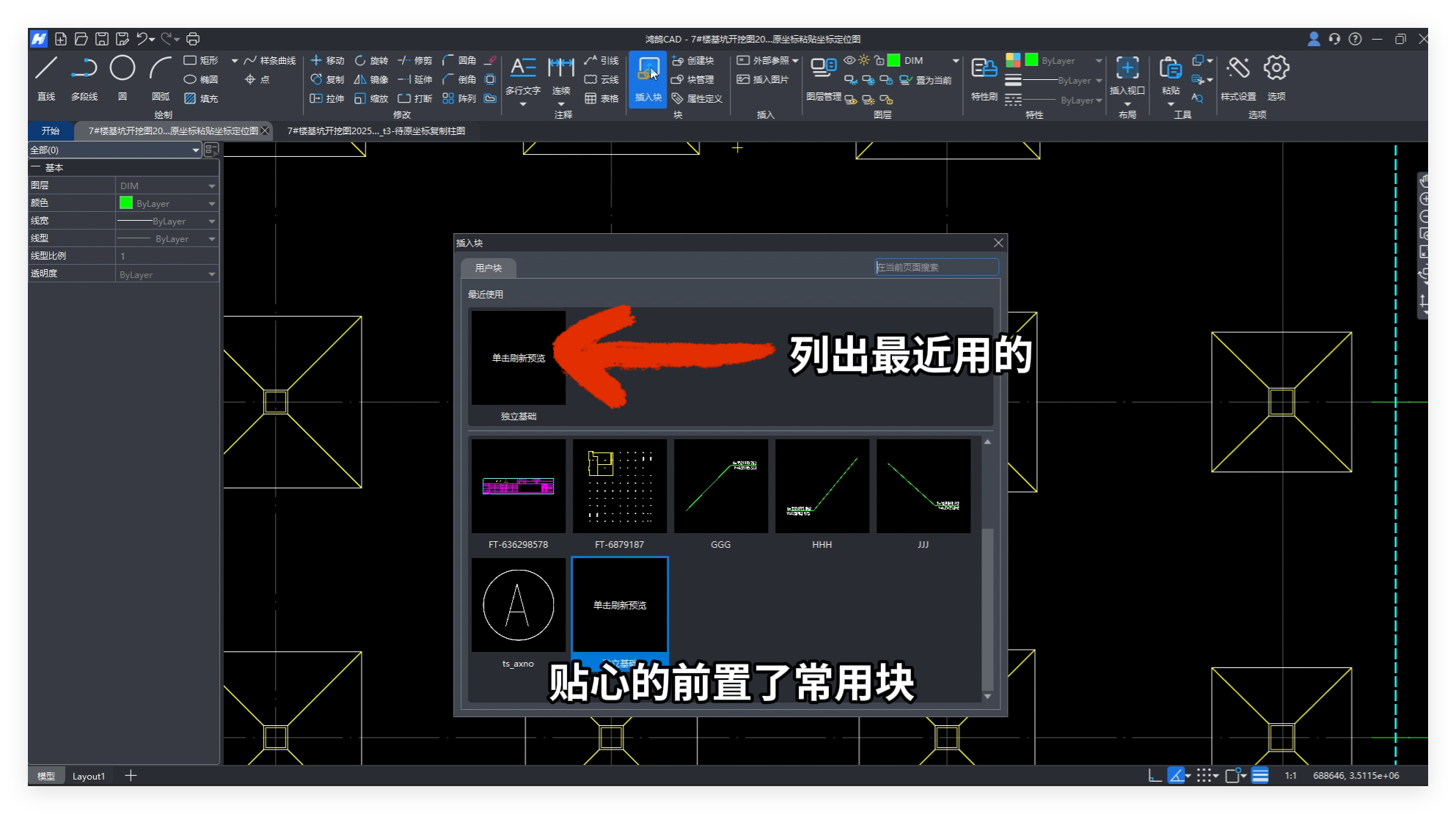

以及提供的“最近使用的块”，贴心地前置了常用块，大大减少检索时间。

最后，快捷键是晋升高手、高效画图的灵魂，多用多练，才能画图如行云流水。
