在统一命名空间（UNS）中加入Kafka的方案示例

news 2025/11/10 8:45:14

在 统一命名空间（UNS） 架构中引入 Apache Kafka，标志着从设备通信向企业级数据流集成与管理的演进。Kafka 不仅强化了 UNS 在工业物联网（IIoT）环境中的基础通信能力，更为其注入了事件驱动、持久化、可重放、多路分发等现代数据流处理能力，从而构建起一个真正具备弹性、可扩展和语义一致性的数据中枢。

一、Kafka 在 UNS 中的核心价值

功能	说明	在 UNS 中的实际意义
高吞吐事件中枢	支持每秒数十万至百万级事件处理，具备分区与副本机制。	适用于高频工业数据（如传感器读数、设备状态），保障数据不丢失、不积压。
异步缓冲与系统解耦	生产者与消费者无需同时在线，Kafka 作为中间层缓存数据。	当 MES/SCADA/ERP 系统维护或故障时，生产数据仍可持续采集与缓存，系统恢复后继续处理。
数据重放与回溯分析	支持按时间偏移量（offset）重放历史数据。	可用于 AI 模型再训练、质量追溯、异常工况复现与根因分析。
多路并行消费机制	同一主题可被多个系统（MES、BI、AI、EAM、数字孪生）独立消费。	实现“一次采集，多处使用”，避免重复建设数据采集链路，支持实时报表、告警、运维与仿真。
Schema 管理与演化支持	结合 Avro/Protobuf 与 Schema Registry，实现数据结构版本控制与兼容性。	在 UNS 中维持数据模型的语义一致性，支持系统升级与字段扩展而不破坏现有消费者。

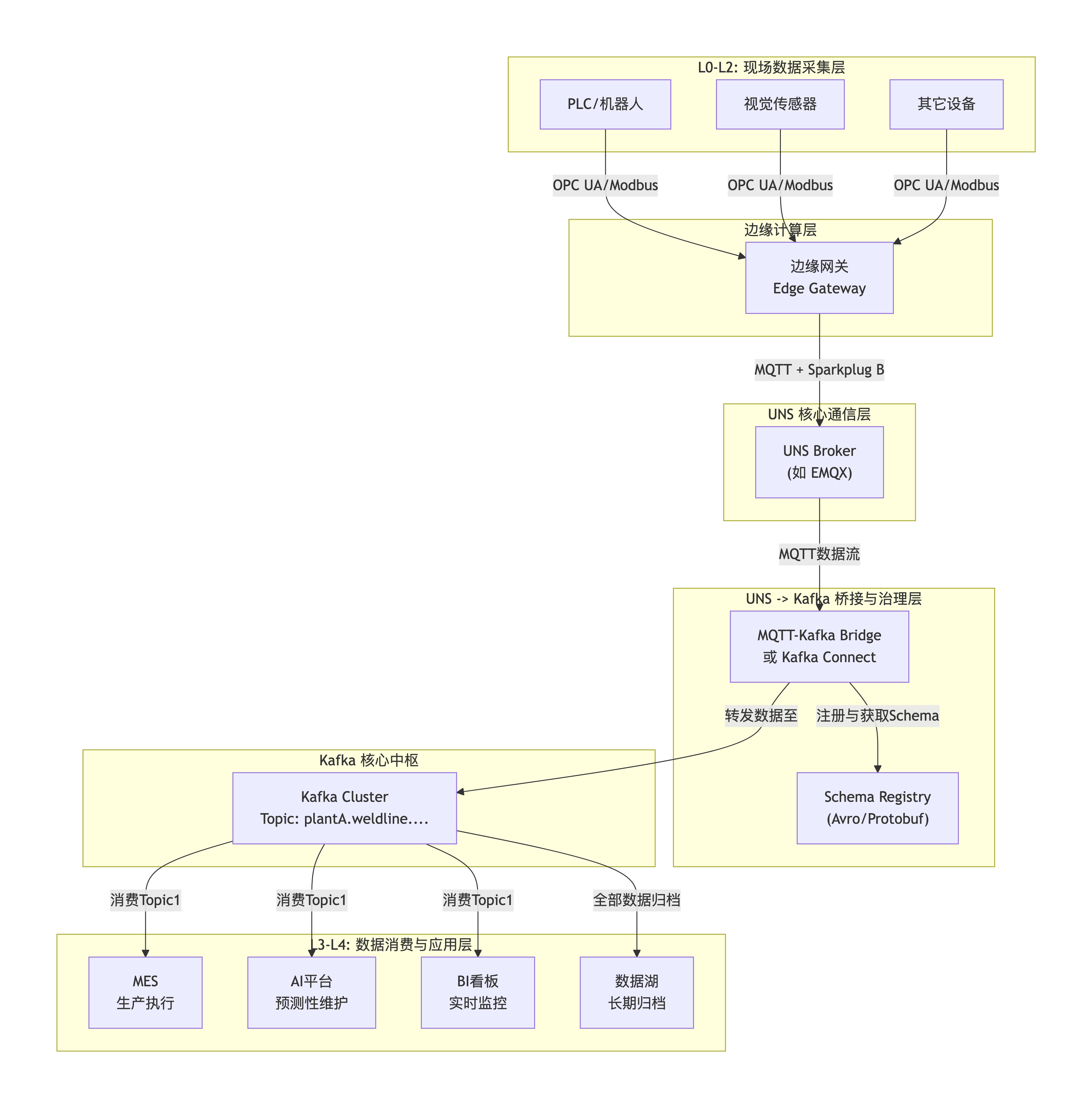

二、UNS + Kafka 典型示例场景深化

场景：智能焊接产线全链路数据集成

1️⃣ 数据采集与上报（L0–L2）

设备层：焊接机器人、视觉传感器、PLC 控制器通过 OPC UA 或 Modbus TCP 协议与边缘网关通信。
边缘层：边缘网关（如 Ignition Edge、Kepware）对原始数据进行轻量预处理（如单位转换、质量位判断），并通过 MQTT + Sparkplug B 发布至 UNS Broker（例如 EMQX）。
主题示例：
- spBv1.0/PlantA/WeldLine01/Robot07/metrics/weld_current
- spBv1.0/PlantA/WeldLine01/Vision03/quality/weld_seam_ok

2️⃣ UNS → Kafka 桥接与数据治理（L2.5）

桥接服务：使用 Kafka Connect MQTT Source Connector 或自建桥接微服务，将指定 MQTT 主题数据实时转发至 Kafka。
数据主题化：将设备数据按功能域划分 Kafka Topic，例如：
- plantA.weldline01.robot.metrics
- plantA.weldline01.vision.quality
Schema 注册：使用 Avro 定义焊接电流、焊缝质量等数据结构，并在 Confluent Schema Registry 中注册，确保所有系统使用同一数据模型。

3️⃣ 数据消费与应用（L3–L4）

MES 系统：实时消费焊接电流数据，判断焊接工艺是否达标，并触发任务派工或停机指令。
AI 预测维护平台：基于历史电流波形与质量数据，训练焊接枪寿命预测模型，实时判断设备健康状态。
BI 看板：实时统计产线 OEE、焊接合格率，并在 Power BI/Grafana 中展示。
数据湖归档：通过 Kafka Connect HDFS Sink 或 Debezium 将数据持久化至数据湖（如 Delta Lake），支持离线分析与合规审计。

三、架构能力对比

对比项	仅 MQTT 的 UNS	引入 Kafka 的 UNS
消息持久化	仅实时，无持久化（QoS 1/2 有限保障）	支持 TB 级持久化，可重放与回溯
系统解耦程度	高耦合，依赖 Broker 实时可用	完全解耦，生产者与消费者异步通信
数据治理能力	依赖人工约定，易出现格式不一致	支持 Schema 注册与演化，强类型保障
横向扩展性	受限于 Broker 与网络性能	天然分布式，支持分区、副本与集群扩展
适用场景	设备控制、实时指令下发	数据集成、实时分析、AI 推理、跨系统事件分发
