G882磁力仪方向调整

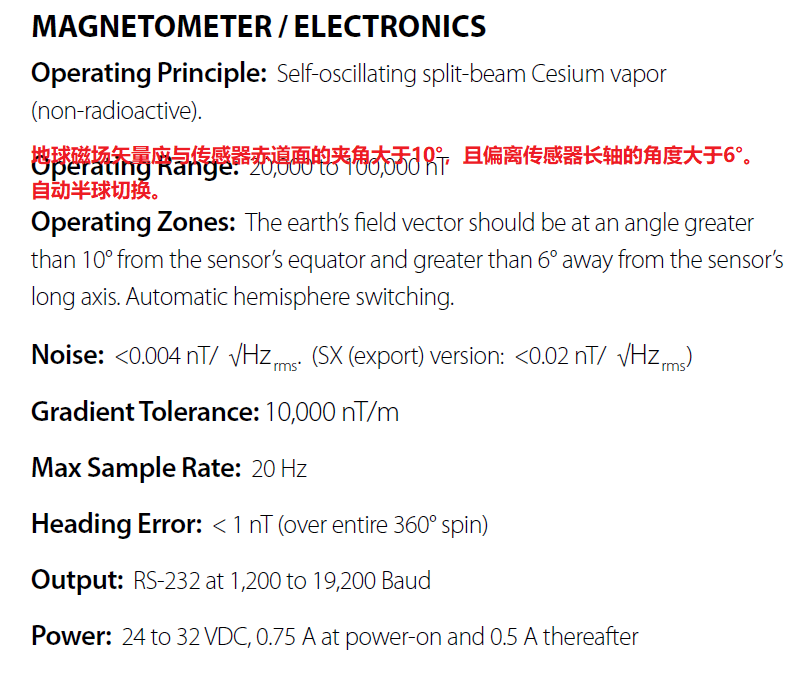

G882的技术参数如下图所示，其中关于磁力仪使用范围描述为：地球磁场矢量应与传感器赤道面的夹角大于10°，且偏离传感器长轴的角度大于6°。自动半球切换。

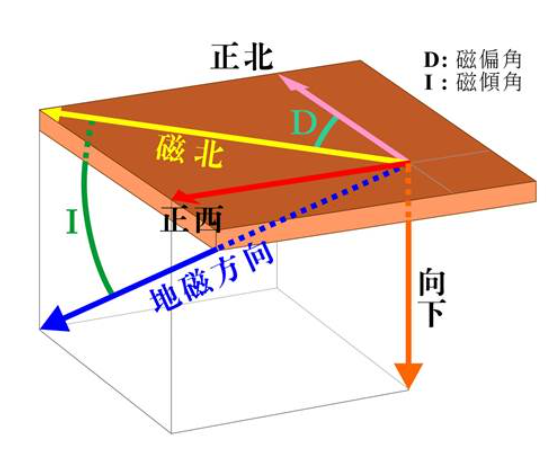

表征地磁场有两个角度，分别是磁偏角和磁倾角（见下图），磁偏角magnetic declination：地磁北极（指南针指示的方向）与真北（地理北极）间的夹角；磁倾角Magnetic inclination：地球表面任一点的地磁场总强度的矢量方向与水平面的夹角。一般来说，北半球的磁倾角为正，南半球的磁倾角为负。

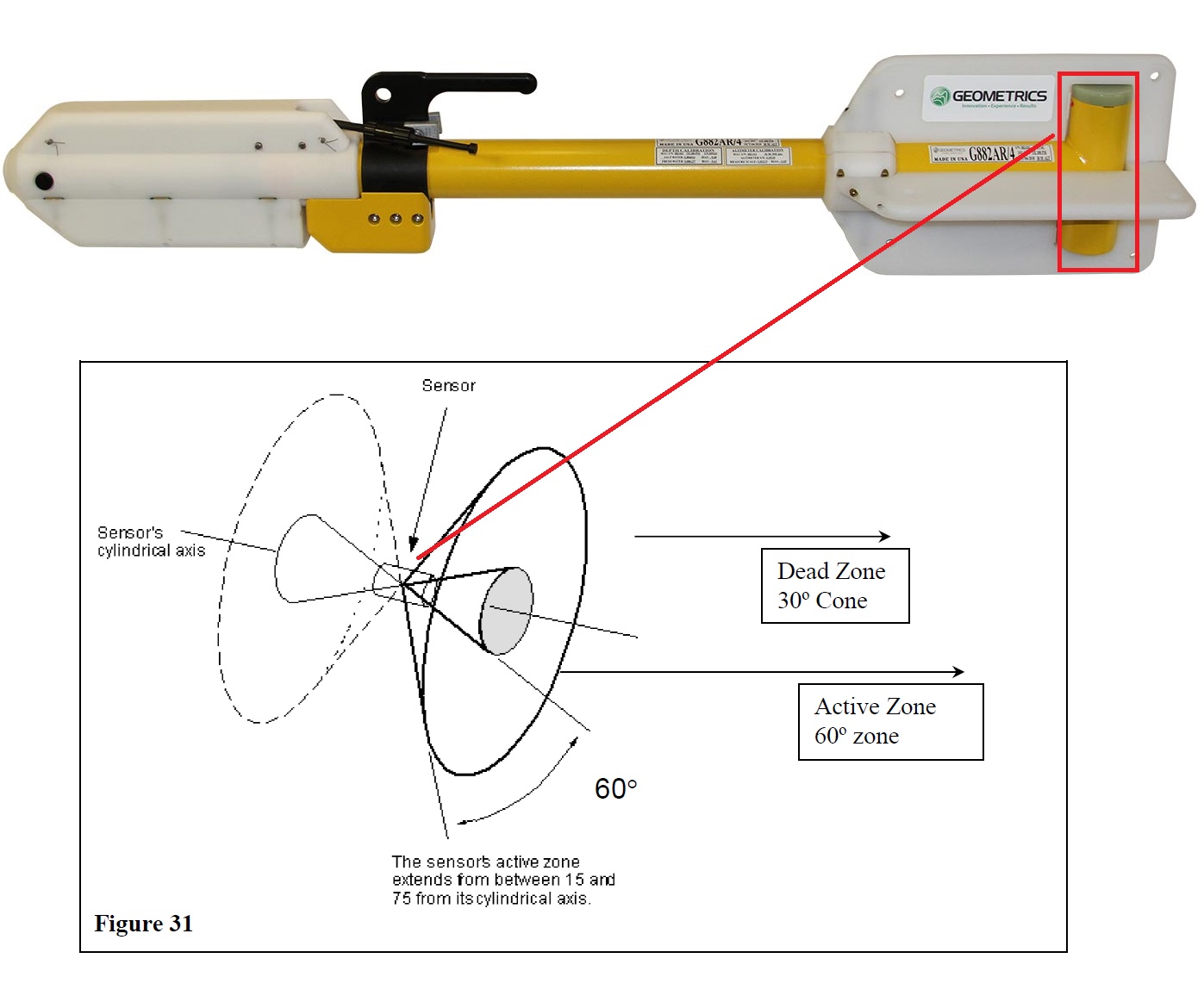

根据G882的操作手册，G-882传感器光轴与拖曳方向垂直，见下图。从图中可以看出，磁力传感器作用范围为与水平面和垂直面均大于15°的圆锥环内。

传感器定位与测区磁倾角的关系

为确保G-882铯传感器在任何测区都能获得最佳性能，需进行最优定位。我们建议通过调整传感器朝向，使地球磁力线（H场）集中于其有效工作区内。同时，该朝向应保证四个拖曳方向（正向、反向及两条正交联络测线）的性能基本均衡，以支持系统化的测量方案。

由于G−882磁力仪具有“自动半球切换功能”，无论在北半球还是南半球作业，只需保持相同的传感器摆放方位，仪器即可自动处理方向反转问题。因此，关于G−882铯传感器的定位部署，两个半球均存在三个关键区域。这些区域的磁倾角范围分别为0°-22.5°、22.5°-67.5°以及67.5°-90°。

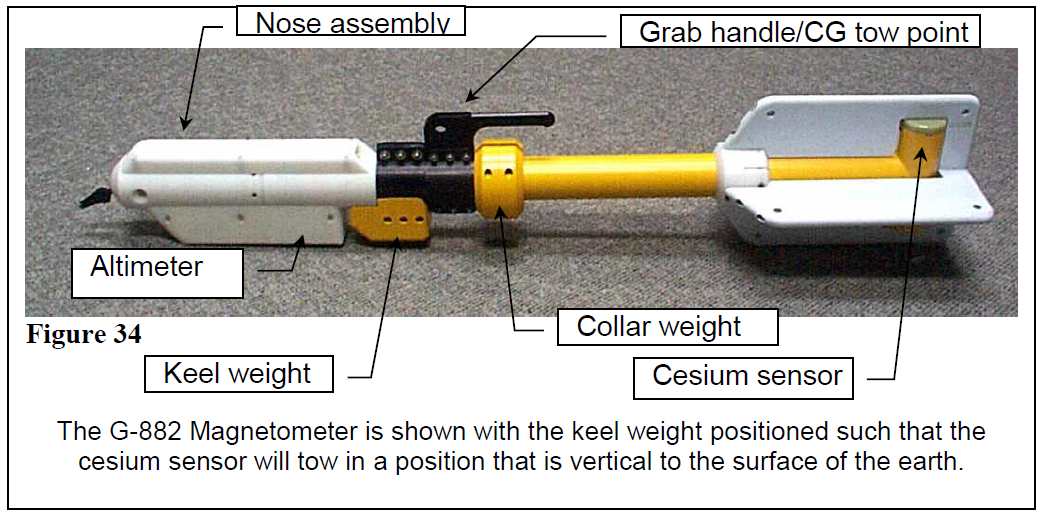

如下图所示进行垂直传感器组装（图示为垂直安装方式），可在22.5°-67.5°磁倾角区域实现最佳工作性能。需要注意：图示中的定位重物与重心拖曳点均安装在拖鱼上，此举可确保无论在船首拖曳还是重心拖曳模式下，铯传感器始终能保持与地球表面垂直的工作姿态。

若配备测高仪，则必须相应调整船首组件，确保测高仪始终垂直指向海床。

在67.5°-90°磁倾角区域作业时，需将传感器沿地球表面倾斜45°角部署。

在0°-22.5°磁倾角区域作业时，应将传感器倾斜90°至与地球表面平行的水平状态。

需要特别注意的是，若倾斜角偏离0°、45°和90°这三个标准角度，会导致信号信噪比模式出现非对称特性。这种不对称可能引起设备在测量航线正反方向及正交方向上的探测性能出现差异。

角度调整的方法

通过旋转主鱼形管或“T”形段，可将传感器从垂直至水平任意角度进行安装。

调整传感器朝向的操作十分简便。通过调节可使传感器光轴滚转角设定至任意角度（通常仅需0°、45°或90°）。该滚转角可通过调整龙骨配重在拖鱼主体上与含传感器“T”段的相对位置来实现。

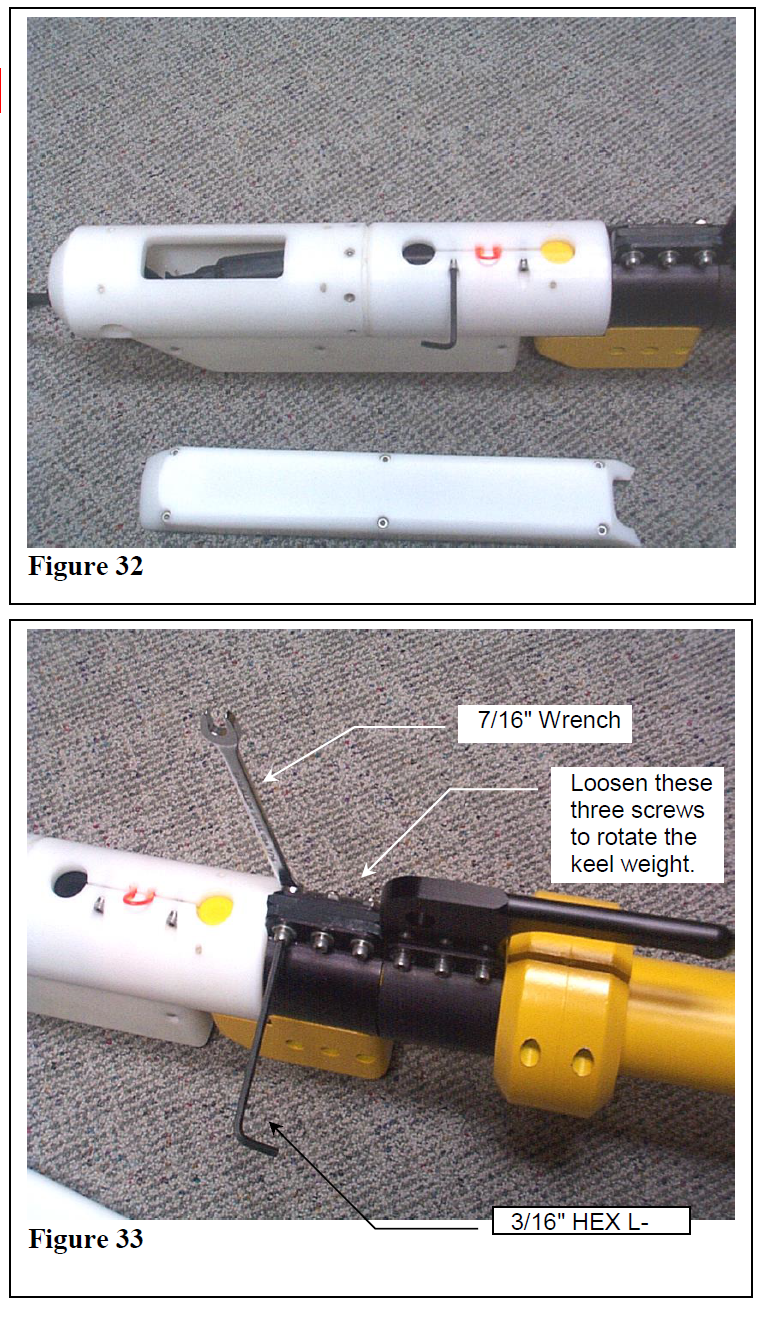

具体操作步骤：松开夹具顶部的三个紧固螺丝，将龙骨配重旋转至目标角度后重新拧紧螺丝。

若配备回声测深仪，则需同步旋转拖鱼鼻锥部以确保测深仪始终指向海床。操作时先取下鼻锥顶部盖板，松开紧固螺丝（Figure32），旋转鼻锥使测深仪与配重块方向对齐，最后重新拧紧鼻锥固定螺丝即可（注意：除非更换鼻锥部件，否则切勿切断连接鼻锥与鱼身的橙色调整绳）。

查询测区的磁偏角和磁倾角

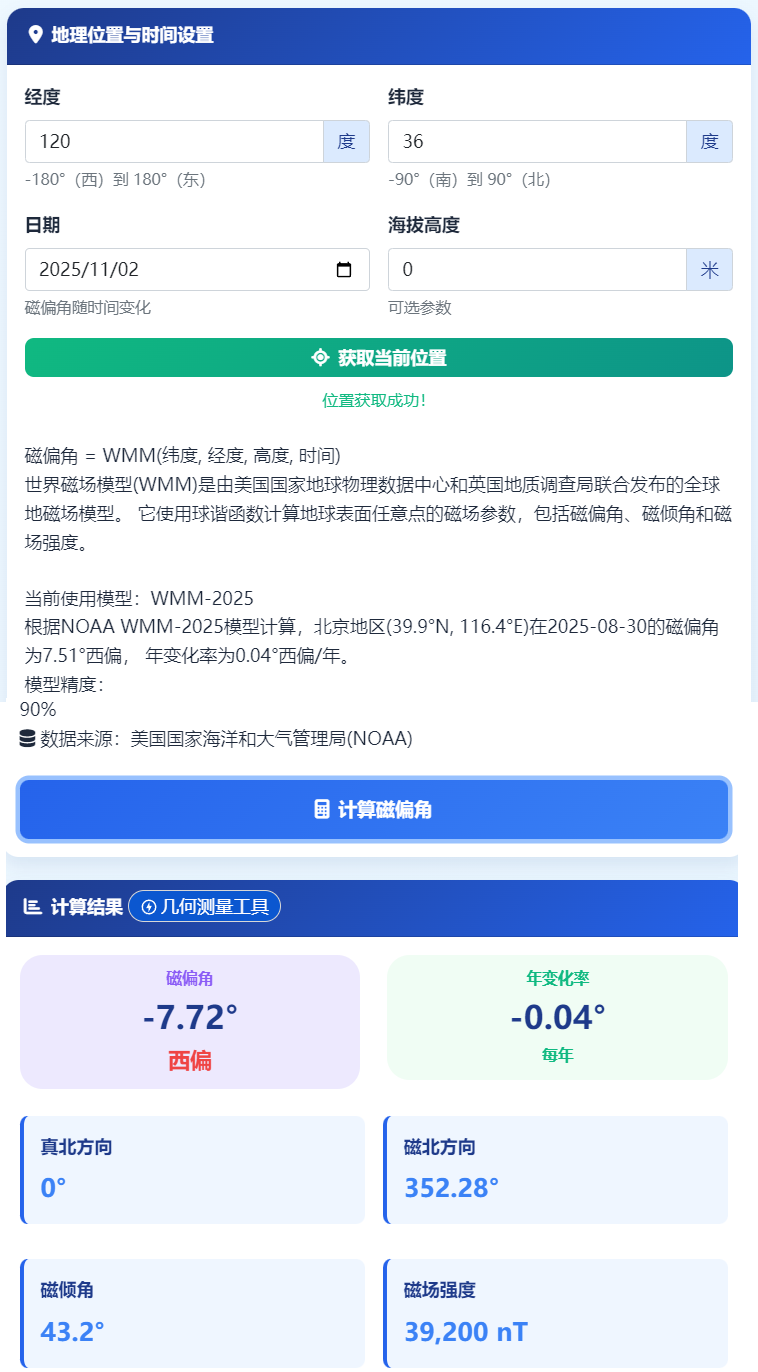

由于磁场处于时刻变化中，所以我们最好使用在线网站查询测区的磁偏角和磁倾角，参考文献4即是一个在线查询工具，见下图。
