IEC101协议解析工具
目录
背景
解析工具
应用场景
下载地址
解析示例
背景
101规约（IEC 60870-5-101）是电力系统实现基本远动任务的核心通信标准，对应我国电力行业标准DL/T 634.5101-2002 [1-2]。该协议采用主从结构，支持平衡与非平衡传输模式，定义遥测、遥信等数据传输，使用确认机制确保数据可靠传输，适用于电力系统自动化。
IEC60870-5-101协议的报文结构严格，确保数据传输的准确性和一致性，主要包括三种报文结构
- 单字节0xE5报文
- 固定长度报文
- 可变长度报文
报文结构紧凑，传输效率比较高，典型结构包含以下字段：
- 启动字符：固定值0x68或者0x10，标识报文开始。
- 长度字段：表示后续字节数，如L=0x0B表示后续有11字节。
- 控制域：区分报文类型，包含传输方向位（DIR）、启动报文位（PRM）、帧计数位（FCB）、帧计数有效位（FCV）等。
- 地址域：标识通信对象地址，单字节或双字节。
- 应用服务数据单元（ASDU）：包含类型标识、可变结构限定词、传送原因、公共地址、信息体地址、信息体元素及时标等。
- 校验码：累加和校验，用于错误检测。
- 结束字符0x16
IEC101协议基于串口通讯协议传输，传输的内容是二进制格式的比特流。数据含义不直观，不利于我们的阅读和理解。我们在解析协议报文时需要逐个依次拆解各个字节，有的甚至要按位拆解，数据内容的可读性差，而且容易出错。
解析工具
IEC101协议解析工具是为了解决分析IEC101报文的工作难度而开发的一款工具，工具功能如下：
- 工具支持解析单字节帧、固定长帧和可变长帧。
- 支持解析的类型有：1，2，3，4，5，6，7，8，9，10，11，12，13，14，15，16，17，18，19，20，21， 31，32，33，34，35，36，37，38，39，40，45，46，47，48，49，50，51，58，59，60，61，62，63，64，100，101，103，104，105，106，107，109，110，111，112，113，120，121，122，123，124，125，126，127
- 可以灵活指定COT、COA和IOA字段长度
- 解析内容分解到每一个有含义的元素
- 可以双击元素来查看对应的字节内容
- 可以验证报文的合法性
- 可以使用前进和后退来查看解析过的报文
- 可以格式化报文内容
应用场景
- 学习IEC104协议人员
- IEC104协议开发人员
- 调试使用IEC104的工程人员
下载地址(tip: price = ten)
提示：软件有注册费用，使用软件后能帮助我们
- 轻松地分析报文，不用费神在字节间来回比对，大脑和眼睛不再像人工解析那么累
- 大大减少解析报文的时间，报文越长越明显，解析时可以悠闲地喝点茶或咖啡
- 加快定位问题的效率，可以快速查看设备和后台间交换的数据，也可以在解析报文间来回查看，分析报文间的上下文交换情况
- 有利于快速地学习掌握协议，看到解析后报文的总体结构，并方便地定位字节
https://pan.baidu.com/s/1y82T3LGFSccgJTj2rPh1Qw?pwd=mwjy
https://pan.baidu.com/s/1y82T3LGFSccgJTj2rPh1Qw?pwd=mwjy
解析示例

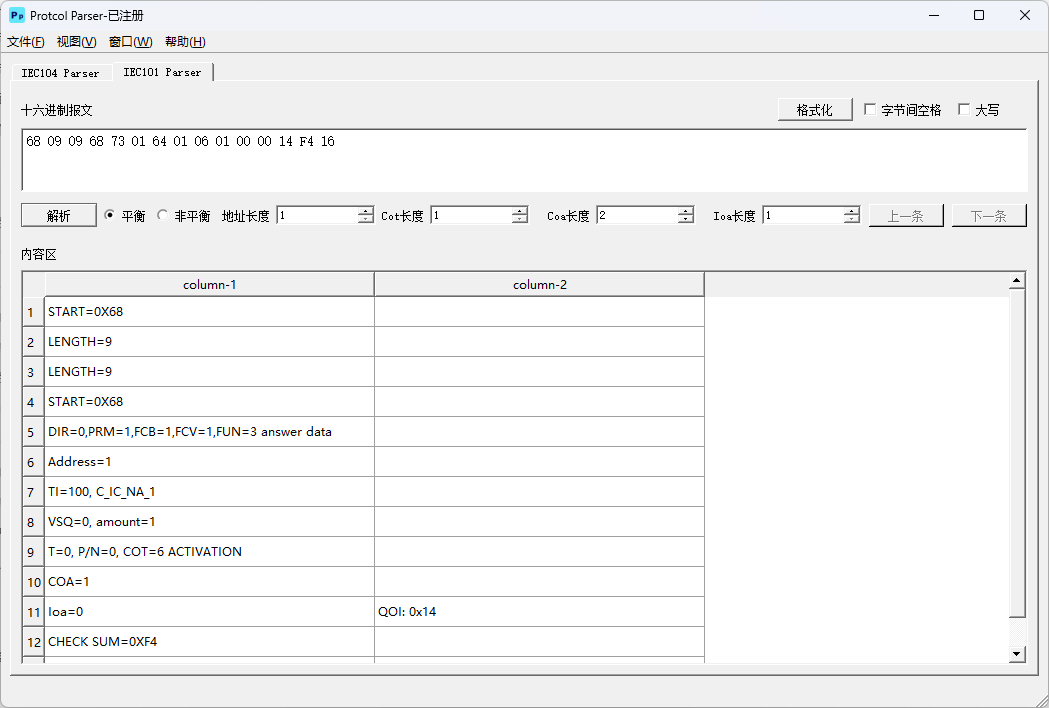

解析总召报文： 68 09 09 68 73 01 64 01 06 01 00 00 14 F4 16

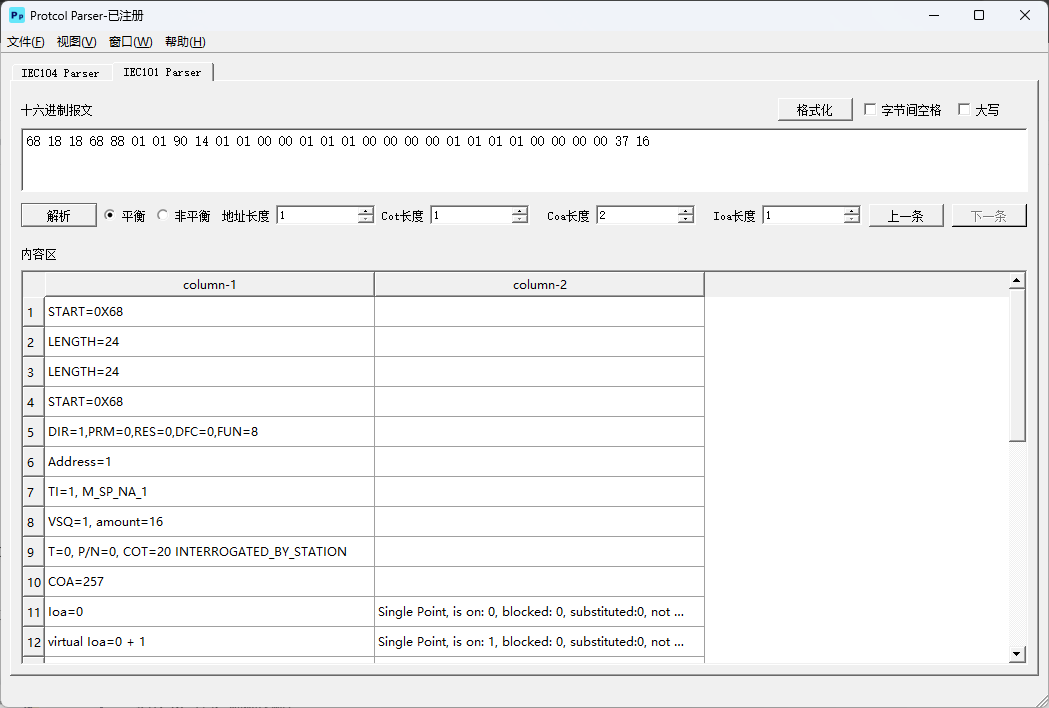

解析遥信报文：68 18 18 68 88 01 01 90 14 01 01 00 00 01 01 01 00 00 00 00 01 01 01 01 00 00 00 00 37 16

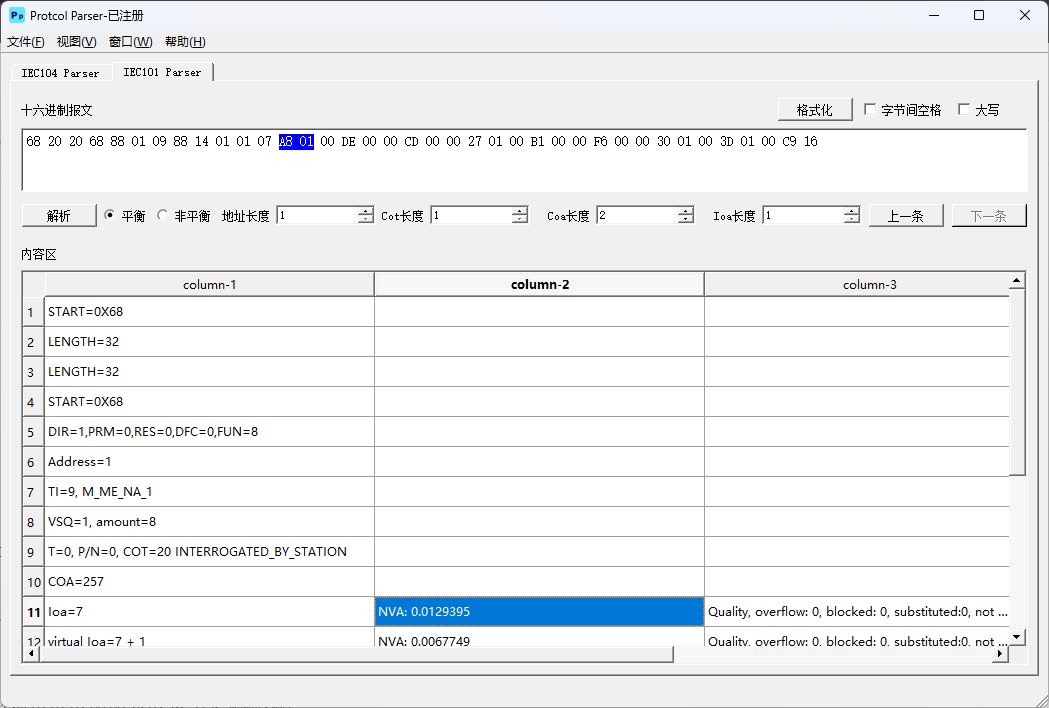

解析遥测报文：68 20 20 68 88 01 09 88 14 01 01 07 A8 01 00 DE 00 00 CD 00 00 27 01 00 B1 00 00 F6 00 00 30 01 00 3D 01 00 C9 16

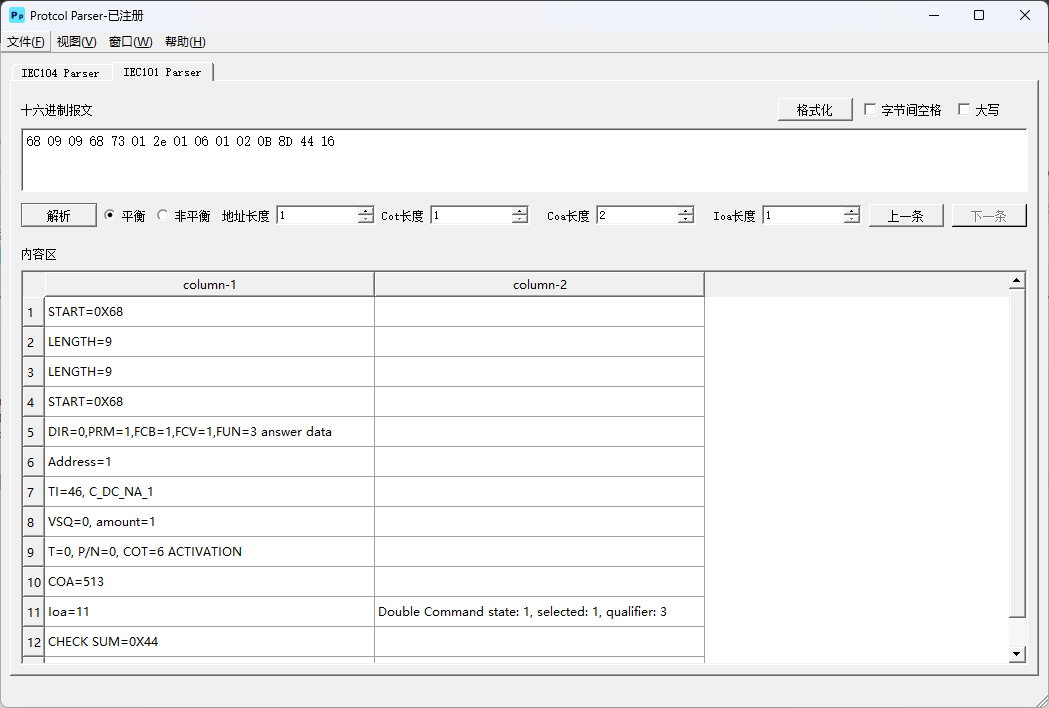

解析遥控选择报文：68 09 09 68 73 01 2e 01 06 01 02 0B 8D 44 16

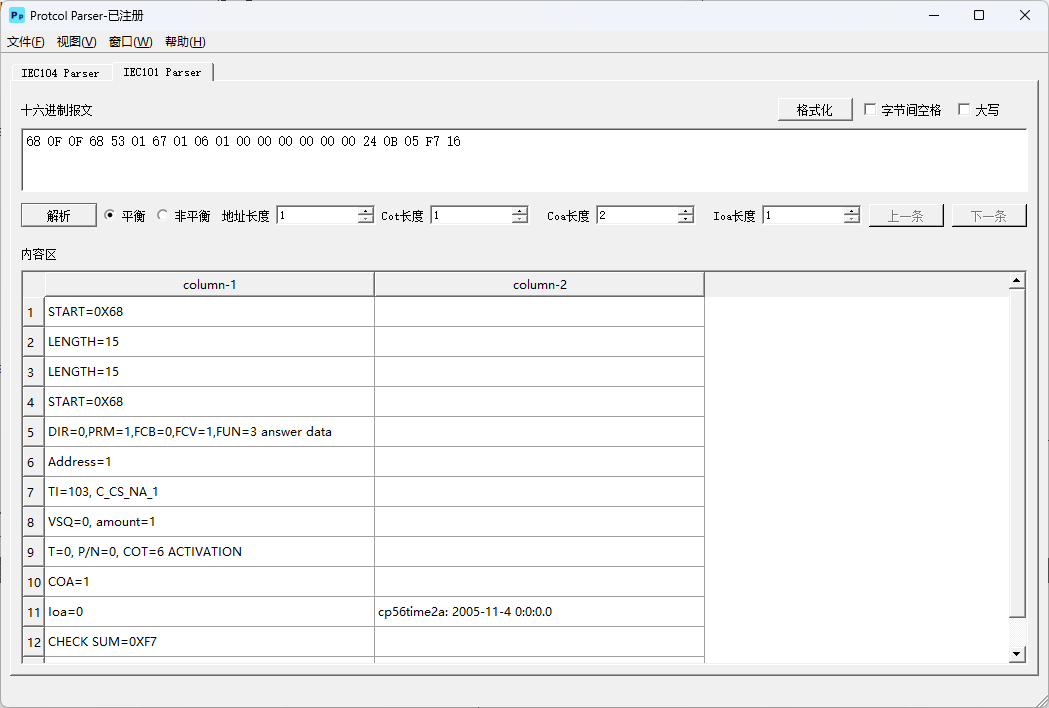

解析对时报文：68 0F 0F 68 53 01 67 01 06 01 00 00 00 00 00 00 24 0B 05 F7 16
