4.2.3【2021统考真题】

news 2025/11/9 12:16:58

在这里插入图片描述

好的，这绝对是一道“顶级”的计算机组成原理综合题。它不仅考察了对指令系统、数据表示和运算等核心知识的掌握，更深层次地检验了考生能否从设计者的角度去思考问题，理解指令集架构（ISA）背后的权衡与约束。

我们来深入地、全方位地解析这道题，并按照您的要求，补充“套路经验”和“拉分点”。

首先，附上题目原文：

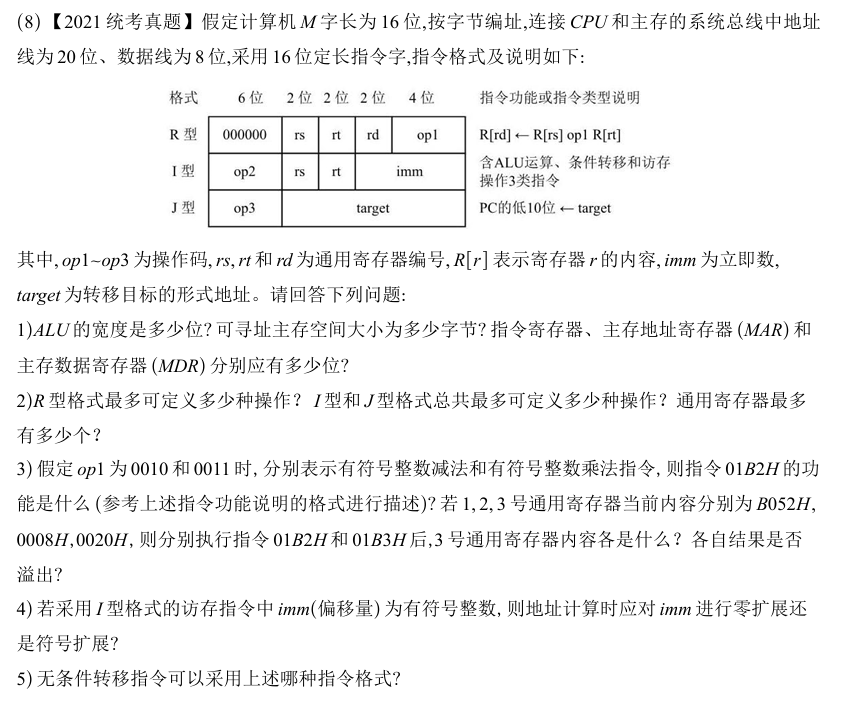

题目原文

(8)【2021统考真题】假定计算机M字长为16位,按字节编址,连接CPU和主存的系统总线中地址线为20位、数据线为8位,采用16位定长指令字,指令格式及说明如下:

其中,op1~op3为操作码,rs, rt和rd为通用寄存器编号,R[r]表示寄存器r的内容,imm为立即数,target为转移目标的形式地址。请回答下列问题:

ALU的宽度是多少位?可寻址主存空间大小为多少字节?指令寄存器、主存地址寄存器(MAR)和主存数据寄存器(MDR)分别应有多少位?
R型格式最多可定义多少种操作？I型和J型格式总共最多可定义多少种操作？通用寄存器最多有多少个？
假定op1为0010和0011时,分别表示有符号整数减法和有符号整数乘法指令,则指令01B2H的功能是什么(参考上述指令功能说明的格式进行描述)?若1,2,3号通用寄存器当前内容分别为B052H, 0008H,0020H,则分别执行指令01B2H和01B3H后,3号通用寄存器内容各是什么？各自结果是否溢出?
若采用I型格式的访存指令中imm(偏移量)为有符号整数,则地址计算时应对imm进行零扩展还是符号扩展?
无条件转移指令可以采用上述哪种指令格式?

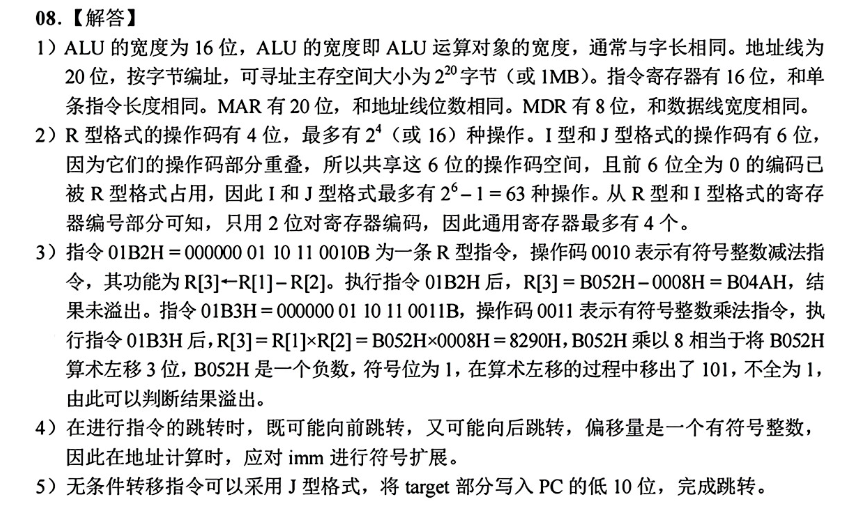

综合解析 (解题部分)

问题1分析：硬件基本规格

ALU的宽度: ALU（算术逻辑单元）是CPU中执行运算的部件，其宽度通常与计算机字长相同，以便能一次性处理一个字的数据。
- 答案: 16位。
可寻址主存空间: 由地址线的数量决定。
- 地址线为20位，按字节编址，所以可寻址 2²⁰ 个字节。2²⁰ = (2¹⁰)² = 1K * 1K = 1M。
- 答案: 1MB (或 2²⁰ 字节)。
指令寄存器 (IR): 用于存放当前正在执行的指令。其位数应与指令字长相同。
- 答案: 16位。
MAR: 用于存放访存地址。其位数应与地址线数量相同。
- 答案: 20位。
MDR: 用于暂存与主存交换的数据。其位数应与数据线宽度相同。
- 答案: 8位。

问题2分析：指令集与寄存器数量

R型格式操作数: op1字段是操作码，占4位 (15-12位)。
- 2⁴ = 16。
- 答案: R型格式最多可定义 16 种操作。
I型和J型格式操作数: 它们的操作码字段是op2和op3，都是6位 (15-10位)。
- 总共可以定义 2⁶ = 64 种操作。
- 但是！ 题中R型指令的操作码op字段是固定的000000。这意味着op2或op3的前6位如果是000000，就代表这是一条R型指令。所以这一个编码被R型占用了。
- 因此，I型和J型总共能定义的操作数是 2⁶ - 1 = 63 种。
- 答案: I型和J型格式总共最多可定义 63 种操作。
通用寄存器数量: 由指令中用于指定寄存器编号的字段位数决定。
- 在R型和I型中，rs, rt, rd 字段都是2位。
- 2² = 4。
- 答案: 最多有 4 个通用寄存器 (编号0, 1, 2, 3)。

问题3分析：指令译码、执行与溢出判断

指令01B2H的功能:
- 01B2H -> 0000 0001 1011 0010 (二进制)
- 格式判断: 前6位是000000，所以是 R型指令。
- 分解R型指令: [000000] [rs=01] [rt=10] [rd=11] [op1=0010]
- op1=0010 表示有符号减法。rs=1, rt=2, rd=3。
- 功能描述: R[rd] <- R[rs] - R[rt]
- 答案: R <- R - R。
执行01B2H后R的内容及溢出:
- R[1] = B052H, R[2] = 0008H。
- 计算 B052H - 0008H。
  - B052H是负数 (最高位B是1011)。
  - [B052]补 - [0008]补 = [B052]补 + [-0008]补
  - -0008H 的补码：[0008]原 -> [FFFF7]反 -> [FFF8]补
  - B052H + FFF8H = 1B04AH。丢掉进位，结果是 B04AH。
- 溢出判断 (减法): 正 - 负 = 正 或 负 - 正 = 负 才可能溢出。这里是 负 - 正，结果 B04AH 也是负数，符号位相同，未溢出。
- 答案: R内容为 B04AH，未溢出。
执行01B3H后R的内容及溢出:
- 01B3H -> 0000 0001 1011 0011 (二进制)
- 分解R型指令: [000000] [rs=01] [rt=10] [rd=11] [op1=0011]
- op1=0011 表示有符号乘法。rs=1, rt=2, rd=3。
- 功能：R[3] <- R[1] * R[2]。
- 计算 B052H * 0008H。
  - B052H (负数), 0008H (正数)。结果应为负数。
  - 0008 是 2³。乘以8可以用算术左移3位实现。
  - B052H = 1011 0000 0101 0010
  - 算术左移3位 (高位移出，低位补0): 1000 0010 1001 0000 -> 8290H
- 溢出判断 (乘法/左移): 算术左移时，如果移出的位与符号位不完全相同，则发生溢出。
  - 符号位是 1。
  - 移出的三位是 011，不全等于 1。
  - 发生溢出。
- 答案: R内容为 8290H，结果溢出。

问题4分析：立即数扩展

imm (偏移量) 用于地址计算，如 Addr = R[rs] + imm。
这个地址可以是当前基准地址之前或之后的。这意味着imm必须能表示正负偏移。
为了在和16位的基址寄存器相加时保持其值的正确性，较短的imm必须扩展到16位。
零扩展只适用于无符号数。
符号扩展适用于有符号数，它将数的符号位复制到所有新扩展的高位上，以保证值不变。
答案: 应对imm进行符号扩展。

问题5分析：无条件转移指令

无条件转移指令 (如 JUMP, JAL) 需要指定一个尽可能大的目标地址范围。
R型: 不适用，用于寄存器间运算。
I型: imm 字段太短，用于小的偏移量，适合条件转移，但不适合大范围的无条件跳转。
J型: 拥有最长的地址字段 target (10位)。它可以直接修改PC的低10位，实现 2¹⁰ = 1K 字范围内的跳转。这是最适合无条件转移的格式。
答案: 可以采用 J型格式。

套路经验与拉分点

怎么比别人多想一点，拉开差距？

指令格式中的“隐藏约束” (拉分点!):
- 套路: 很多同学看到op2和op3是6位，会直接回答 2⁶=64 种操作。
- 多想一点: 要立刻意识到，不同的指令格式（R, I, J）共享同一个16位的指令空间。设计者必须有办法区分它们。题中明确指出R型的op是000000，这说明000000这个编码被“预定”了。所以I/J型能用的编码就少了一个。这是对指令集编码设计的深层理解，能答出 -1，瞬间拉开差距。
溢出判断的“双重验证”:
- 套路: 很多同学会背诵溢出判断的口诀，比如 符号位_操作数1 == 符号位_操作数2 && 符号位_操作数1 != 符号位_结果。
- 多想一点: 对于乘法，尤其是乘以2的幂次，可以转化为算术移位。此时，溢出判断有更直观的方法：检查移出的位和符号位是否一致。能从这个角度解释溢出，说明你不仅会计算，还理解运算的硬件实现方式。这是从“计算员”到“设计师”思维的转变。
MAR/MDR 与 “编址单位”:
- 套路: MAR位数=地址线数，MDR位数=数据线数。这是对的，但不够深入。
- 多想一点: 在回答MAR位数时，可以补充一句：“因为主存空间为 2²⁰ 字节，而该机按字节编址，所以需要20位地址”。在回答MDR位数时，可以说：“因为数据线为8位，这意味着CPU与主存每次只能交换8位数据”。这展示了你对“按字节编址”和总线周期的深刻理解。

怎么去多拿一点分数？

格式化作答: 对于第3问的功能描述，严格按照题目给的格式 R[rd] <- R[rs] op R[rt] 来写，显得非常专业。
过程清晰: 在计算减法和乘法时，即使会心算，也要把关键步骤写出来，比如B052H - 0008H = B052H + [-0008]补 = ...，B052H * 8 等价于算术左移3位。这让阅卷老师能清晰看到你的逻辑。
解释要点: 对于第4问，不仅要回答“符号扩展”，最好加一句解释：“因为偏移量imm需要表示正负方向，是有符号数，符号扩展可以保证其值在扩展到位宽相同时不变。”
联系实际: 对于第5问，可以补充一句：“J型指令提供了比I型指令更大的跳转范围，因此更适合用于函数调用等无条件跳转场景。”
