STM32串口发送时使用奇偶校验学习感悟——Even（偶校验）

news 2025/11/8 15:34:12

一、相关概念的补充

在有效数据之后，有一个可选的数据校验位。由于数据通信相对更容易受到外部干扰导致传输
数据出现偏差，可以在传输过程加上校验位来解决这个问题。校验方法有奇校验 (odd)、偶校验
(even)、0 校验 (space)、1 校验 (mark) 以及无校验 (noparity)，它们介绍如下：
⭐奇校验要求有效数据和校验位中“1”的个数为奇数，比如一个 8 位长的有效数据为：01101001，
此时总共有 4 个“1”，为达到奇校验效果，校验位为“1”，最后传输的数据将是 8 位的有效数据
加上 1 位的校验位总共 9 位。
⭐ 偶校验与奇校验要求刚好相反，要求帧数据和校验位中“1”的个数为偶数，比如数据帧：
11001010，此时数据帧“1”的个数为 4 个，所以偶校验位为“0”。
⭐0 校验是不管有效数据中的内容是什么，校验位总为“0”，1 校验是校验位总为“1”。
⭐ 在无校验的情况下，数据包中不包含校验位。

当我们加上校验位后，并且使能了相关配置之后，要明确的就是，最后传输的数据是8位有效数据+1位校验位=9位数据，校验位的添加是硬件自动完成的，对于我们来说是透明的，不用关心，只要在CubeMX中配置好即可

二、主要步骤

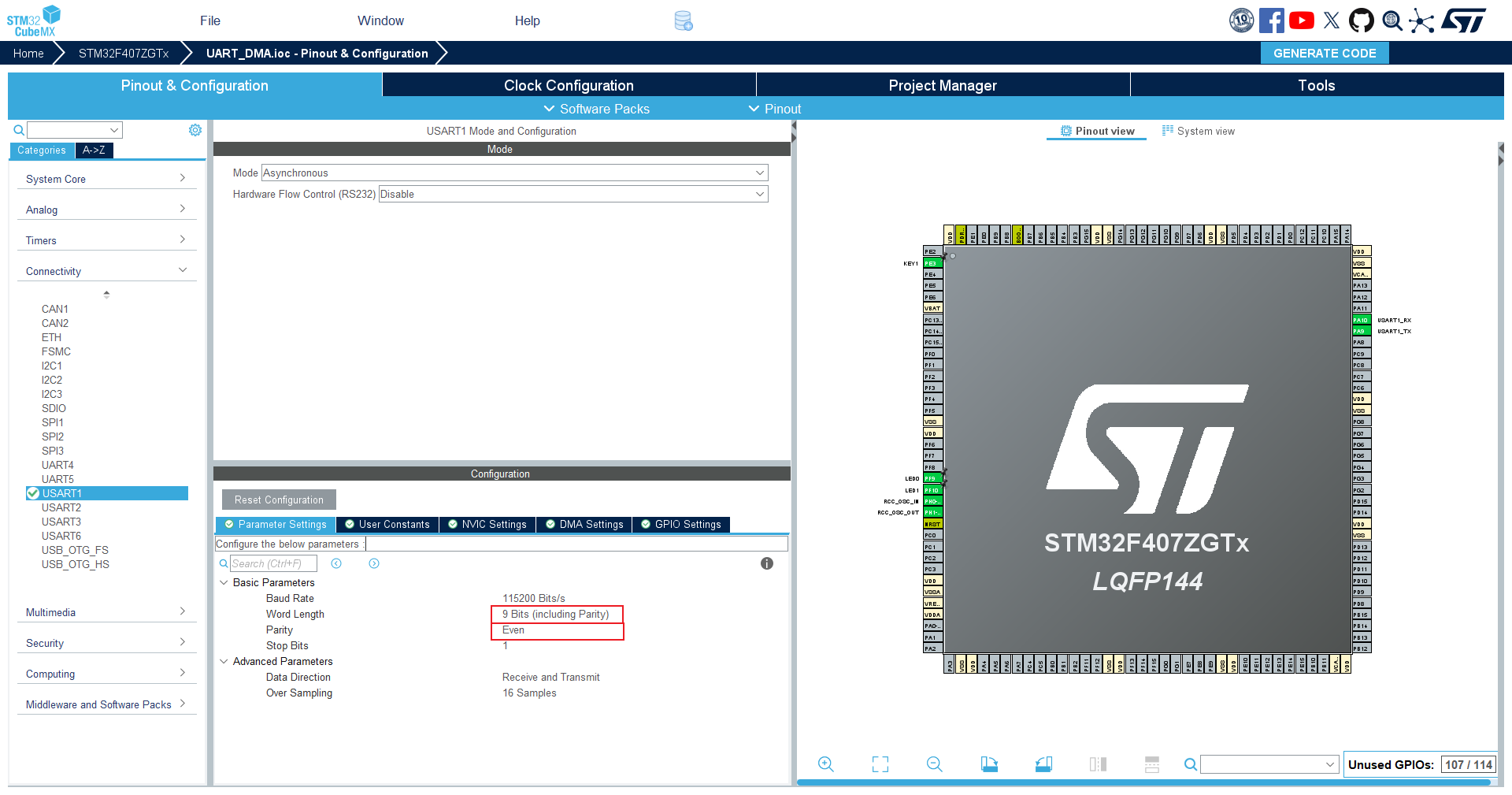

（1）CubeMX配置

因为我工程里面使用串口空闲终端（IDLE）来接收数据，所以首先我们要在CubeMX中设置一下，数据位为9位（8位数据位和1位校验位），因为这里我们要接收完整的9位数据，然后相关DMA数据的接收对其宽度我们这里都给half a word 也就是两个字节，16位

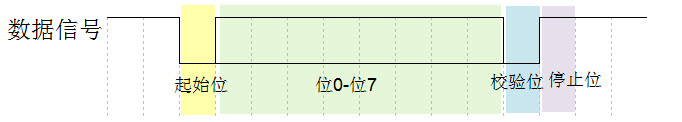

串口通讯的数据包由发送设备通过自身的 TXD 接口传输到接收设备的 RXD 接口。在串口通讯
的协议层中，规定了数据包的内容，它由启始位、主体数据、校验位以及停止位组成，通讯双方
的数据包格式要约定一致才能正常收发数据

（2）核心代码

1.usart.c

/* USER CODE BEGIN Header */
#include "stdio.h"
#include <string.h>
#include <stdarg.h>
/********************************************************************************* @file    usart.c* @brief   This file provides code for the configuration*          of the USART instances.******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "usart.h"/* USER CODE BEGIN 0 */// 定义接收缓冲区
uint16_t Rx_buffer[BUFFER_SIZE];
// 定义DMA回显数据发送缓冲区 (这就是我们要发送的“货物”)
uint16_t TxBuffer[BUFFER_SIZE];
uint16_t rx_len = 0;/* USER CODE END 0 */UART_HandleTypeDef huart1;
DMA_HandleTypeDef hdma_usart1_rx;
DMA_HandleTypeDef hdma_usart1_tx;/* USART1 init function */void MX_USART1_UART_Init(void)
{/* USER CODE BEGIN USART1_Init 0 *//* USER CODE END USART1_Init 0 *//* USER CODE BEGIN USART1_Init 1 *//* USER CODE END USART1_Init 1 */huart1.Instance = USART1;huart1.Init.BaudRate = 115200;huart1.Init.WordLength = UART_WORDLENGTH_9B;huart1.Init.StopBits = UART_STOPBITS_1;huart1.Init.Parity = UART_PARITY_EVEN;huart1.Init.Mode = UART_MODE_TX_RX;huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;huart1.Init.OverSampling = UART_OVERSAMPLING_16;if (HAL_UART_Init(&huart1) != HAL_OK){Error_Handler();}/* USER CODE BEGIN USART1_Init 2 */// 启动DMA接收，使用循环模式HAL_UART_Receive_DMA(&huart1, (uint8_t *)Rx_buffer, BUFFER_SIZE);// 使能IDLE中断__HAL_UART_ENABLE_IT(&huart1, UART_IT_IDLE);/* USER CODE END USART1_Init 2 */}void HAL_UART_MspInit(UART_HandleTypeDef* uartHandle)
{GPIO_InitTypeDef GPIO_InitStruct = {0};if(uartHandle->Instance==USART1){/* USER CODE BEGIN USART1_MspInit 0 *//* USER CODE END USART1_MspInit 0 *//* USART1 clock enable */__HAL_RCC_USART1_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();/**USART1 GPIO ConfigurationPA9     ------> USART1_TXPA10     ------> USART1_RX*/GPIO_InitStruct.Pin = GPIO_PIN_9|GPIO_PIN_10;GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;GPIO_InitStruct.Alternate = GPIO_AF7_USART1;HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);/* USART1 DMA Init *//* USART1_RX Init */hdma_usart1_rx.Instance = DMA2_Stream2;hdma_usart1_rx.Init.Channel = DMA_CHANNEL_4;hdma_usart1_rx.Init.Direction = DMA_PERIPH_TO_MEMORY;hdma_usart1_rx.Init.PeriphInc = DMA_PINC_DISABLE;hdma_usart1_rx.Init.MemInc = DMA_MINC_ENABLE;hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;hdma_usart1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;hdma_usart1_rx.Init.Mode = DMA_NORMAL;hdma_usart1_rx.Init.Priority = DMA_PRIORITY_MEDIUM;hdma_usart1_rx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;if (HAL_DMA_Init(&hdma_usart1_rx) != HAL_OK){Error_Handler();}__HAL_LINKDMA(uartHandle,hdmarx,hdma_usart1_rx);/* USART1_TX Init */hdma_usart1_tx.Instance = DMA2_Stream7;hdma_usart1_tx.Init.Channel = DMA_CHANNEL_4;hdma_usart1_tx.Init.Direction = DMA_MEMORY_TO_PERIPH;hdma_usart1_tx.Init.PeriphInc = DMA_PINC_DISABLE;hdma_usart1_tx.Init.MemInc = DMA_MINC_ENABLE;hdma_usart1_tx.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;hdma_usart1_tx.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;hdma_usart1_tx.Init.Mode = DMA_NORMAL;hdma_usart1_tx.Init.Priority = DMA_PRIORITY_MEDIUM;hdma_usart1_tx.Init.FIFOMode = DMA_FIFOMODE_DISABLE;if (HAL_DMA_Init(&hdma_usart1_tx) != HAL_OK){Error_Handler();}__HAL_LINKDMA(uartHandle,hdmatx,hdma_usart1_tx);/* USART1 interrupt Init */HAL_NVIC_SetPriority(USART1_IRQn, 0, 0);HAL_NVIC_EnableIRQ(USART1_IRQn);/* USER CODE BEGIN USART1_MspInit 1 *//* USER CODE END USART1_MspInit 1 */}
}void HAL_UART_MspDeInit(UART_HandleTypeDef* uartHandle)
{if(uartHandle->Instance==USART1){/* USER CODE BEGIN USART1_MspDeInit 0 *//* USER CODE END USART1_MspDeInit 0 *//* Peripheral clock disable */__HAL_RCC_USART1_CLK_DISABLE();/**USART1 GPIO ConfigurationPA9     ------> USART1_TXPA10     ------> USART1_RX*/HAL_GPIO_DeInit(GPIOA, GPIO_PIN_9|GPIO_PIN_10);/* USART1 DMA DeInit */HAL_DMA_DeInit(uartHandle->hdmarx);HAL_DMA_DeInit(uartHandle->hdmatx);/* USART1 interrupt Deinit */HAL_NVIC_DisableIRQ(USART1_IRQn);/* USER CODE BEGIN USART1_MspDeInit 1 *//* USER CODE END USART1_MspDeInit 1 */}
}/* USER CODE BEGIN 1 */// 发送一个字节
void USART1_SendByte(uint8_t Byte)
{HAL_UART_Transmit(&huart1, &Byte, 1, HAL_MAX_DELAY);
}// 发送数组
void USART1_SendArray(uint8_t *Array, uint16_t Length)
{HAL_UART_Transmit(&huart1, Array, Length, HAL_MAX_DELAY);
}// 发送字符串
void USART1_SendString(char *String)
{HAL_UART_Transmit(&huart1, (uint8_t*)String, strlen(String), HAL_MAX_DELAY);
}// 发送数字
void USART1_SendNumber(uint32_t Number, uint8_t Length)
{uint8_t i;for(i = 0; i < Length; i++){USART1_SendByte(Number / (uint32_t)pow(10, Length - i - 1) % 10 + '0');}
}// 重定向printf到串口
void printf_uart1(char *format,...){va_list args;va_start(args, format);static char buffer[1000];int len = vsnprintf(buffer, sizeof(buffer), format, args);va_end(args);if (len > 0) {HAL_UART_Transmit(&huart1, (uint8_t *)buffer, len, 100);}
}
/* USER CODE END 1 */

2.stm32f4××_it.c (主要是对USART1_IRQHandler的处理)

/* USER CODE BEGIN Header */
/********************************************************************************* @file    stm32f4xx_it.c* @brief   Interrupt Service Routines.******************************************************************************* @attention** Copyright (c) 2025 STMicroelectronics.* All rights reserved.** This software is licensed under terms that can be found in the LICENSE file* in the root directory of this software component.* If no LICENSE file comes with this software, it is provided AS-IS.********************************************************************************/
/* USER CODE END Header *//* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "stm32f4xx_it.h"
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "usart.h"
#include "string.h"
/* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN TD *//* USER CODE END TD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*/
/* USER CODE BEGIN PV *//* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
/* USER CODE BEGIN PFP *//* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//* External variables --------------------------------------------------------*/
extern TIM_HandleTypeDef htim2;
extern DMA_HandleTypeDef hdma_usart1_rx;
extern DMA_HandleTypeDef hdma_usart1_tx;
extern UART_HandleTypeDef huart1;
/* USER CODE BEGIN EV *//* USER CODE END EV *//******************************************************************************/
/*           Cortex-M4 Processor Interruption and Exception Handlers          */
/******************************************************************************/
/*** @brief This function handles Non maskable interrupt.*/
void NMI_Handler(void)
{/* USER CODE BEGIN NonMaskableInt_IRQn 0 *//* USER CODE END NonMaskableInt_IRQn 0 *//* USER CODE BEGIN NonMaskableInt_IRQn 1 */while (1){}/* USER CODE END NonMaskableInt_IRQn 1 */
}/*** @brief This function handles Hard fault interrupt.*/
void HardFault_Handler(void)
{/* USER CODE BEGIN HardFault_IRQn 0 *//* USER CODE END HardFault_IRQn 0 */while (1){/* USER CODE BEGIN W1_HardFault_IRQn 0 *//* USER CODE END W1_HardFault_IRQn 0 */}
}/*** @brief This function handles Memory management fault.*/
void MemManage_Handler(void)
{/* USER CODE BEGIN MemoryManagement_IRQn 0 *//* USER CODE END MemoryManagement_IRQn 0 */while (1){/* USER CODE BEGIN W1_MemoryManagement_IRQn 0 *//* USER CODE END W1_MemoryManagement_IRQn 0 */}
}/*** @brief This function handles Pre-fetch fault, memory access fault.*/
void BusFault_Handler(void)
{/* USER CODE BEGIN BusFault_IRQn 0 *//* USER CODE END BusFault_IRQn 0 */while (1){/* USER CODE BEGIN W1_BusFault_IRQn 0 *//* USER CODE END W1_BusFault_IRQn 0 */}
}/*** @brief This function handles Undefined instruction or illegal state.*/
void UsageFault_Handler(void)
{/* USER CODE BEGIN UsageFault_IRQn 0 *//* USER CODE END UsageFault_IRQn 0 */while (1){/* USER CODE BEGIN W1_UsageFault_IRQn 0 *//* USER CODE END W1_UsageFault_IRQn 0 */}
}/*** @brief This function handles System service call via SWI instruction.*/
void SVC_Handler(void)
{/* USER CODE BEGIN SVCall_IRQn 0 *//* USER CODE END SVCall_IRQn 0 *//* USER CODE BEGIN SVCall_IRQn 1 *//* USER CODE END SVCall_IRQn 1 */
}/*** @brief This function handles Debug monitor.*/
void DebugMon_Handler(void)
{/* USER CODE BEGIN DebugMonitor_IRQn 0 *//* USER CODE END DebugMonitor_IRQn 0 *//* USER CODE BEGIN DebugMonitor_IRQn 1 *//* USER CODE END DebugMonitor_IRQn 1 */
}/*** @brief This function handles Pendable request for system service.*/
void PendSV_Handler(void)
{/* USER CODE BEGIN PendSV_IRQn 0 *//* USER CODE END PendSV_IRQn 0 *//* USER CODE BEGIN PendSV_IRQn 1 *//* USER CODE END PendSV_IRQn 1 */
}/*** @brief This function handles System tick timer.*/
void SysTick_Handler(void)
{/* USER CODE BEGIN SysTick_IRQn 0 *//* USER CODE END SysTick_IRQn 0 */HAL_IncTick();/* USER CODE BEGIN SysTick_IRQn 1 *//* USER CODE END SysTick_IRQn 1 */
}/******************************************************************************/
/* STM32F4xx Peripheral Interrupt Handlers                                    */
/* Add here the Interrupt Handlers for the used peripherals.                  */
/* For the available peripheral interrupt handler names,                      */
/* please refer to the startup file (startup_stm32f4xx.s).                    */
/******************************************************************************//*** @brief This function handles EXTI line3 interrupt.*/
void EXTI3_IRQHandler(void)
{/* USER CODE BEGIN EXTI3_IRQn 0 *//* USER CODE END EXTI3_IRQn 0 */HAL_GPIO_EXTI_IRQHandler(KEY1_Pin);/* USER CODE BEGIN EXTI3_IRQn 1 *//* USER CODE END EXTI3_IRQn 1 */
}/*** @brief This function handles TIM2 global interrupt.*/
void TIM2_IRQHandler(void)
{/* USER CODE BEGIN TIM2_IRQn 0 *//* USER CODE END TIM2_IRQn 0 */HAL_TIM_IRQHandler(&htim2);/* USER CODE BEGIN TIM2_IRQn 1 *//* USER CODE END TIM2_IRQn 1 */
}/*** @brief This function handles USART1 global interrupt.*/
void USART1_IRQHandler(void)
{/* USER CODE BEGIN USART1_IRQn 0 *//* USER CODE END USART1_IRQn 0 */HAL_UART_IRQHandler(&huart1);/* USER CODE BEGIN USART1_IRQn 0 */static uint8_t parity_error_flag = 0;  // 奇偶错误标志// 检查奇偶校验错误标志（优先级高于IDLE中断，先处理错误）if (__HAL_UART_GET_FLAG(&huart1, UART_FLAG_PE) != RESET) {parity_error_flag = 1;  // 标记发生奇偶错误__HAL_UART_CLEAR_FLAG(&huart1, UART_FLAG_PE);  // 清除标志}// 检查是否是IDLE中断if(__HAL_UART_GET_FLAG(&huart1, UART_FLAG_IDLE) != RESET){// 清除IDLE标志位__HAL_UART_CLEAR_IDLEFLAG(&huart1);// 停止DMA接收HAL_UART_DMAStop(&huart1);// 计算接收长度rx_len = BUFFER_SIZE - __HAL_DMA_GET_COUNTER(&hdma_usart1_rx);if(rx_len > 0){// 若发生奇偶错误，丢弃数据不进行回显并提示if (parity_error_flag) {memset(Rx_buffer,0,sizeof(Rx_buffer));printf_uart1("接收数据包含奇偶校验错误,已丢弃\r\n");parity_error_flag = 0;  // 重置标志} else {printf_uart1("接收数据不包含奇偶校验错误,下面进行数据回显\r\n");// 提取低8位数据位，过滤校验位for(uint16_t i=0; i<rx_len; i++){TxBuffer[i] = Rx_buffer[i] & 0xFF; // 只取低8位数据}// 发送纯数据位，长度为rx_lenHAL_UART_Transmit_DMA(&huart1, (uint8_t*)TxBuffer, rx_len);}}// 重新启动DMA接收HAL_UART_Receive_DMA(&huart1,(uint8_t*)Rx_buffer, BUFFER_SIZE);}/* USER CODE END USART1_IRQn 1 */
}/*** @brief This function handles DMA2 stream2 global interrupt.*/
void DMA2_Stream2_IRQHandler(void)
{/* USER CODE BEGIN DMA2_Stream2_IRQn 0 *//* USER CODE END DMA2_Stream2_IRQn 0 */HAL_DMA_IRQHandler(&hdma_usart1_rx);/* USER CODE BEGIN DMA2_Stream2_IRQn 1 *//* USER CODE END DMA2_Stream2_IRQn 1 */
}/*** @brief This function handles DMA2 stream7 global interrupt.*/
void DMA2_Stream7_IRQHandler(void)
{/* USER CODE BEGIN DMA2_Stream7_IRQn 0 *//* USER CODE END DMA2_Stream7_IRQn 0 */HAL_DMA_IRQHandler(&hdma_usart1_tx);/* USER CODE BEGIN DMA2_Stream7_IRQn 1 *//* USER CODE END DMA2_Stream7_IRQn 1 */
}/* USER CODE BEGIN 1 *//* USER CODE END 1 */

上述代码中实现了对接收到的数据中校验位的剥离，若奇偶校验无错误，UART_FLAG_PE为RESET，相关的parity_error_flag不会被设置，进入正常的数据回显阶段，而在回显之前，程序已经帮我们将校验位剥离出去，剩下完整的有效数据给TxBuffer，也就是说Rx_buffer包含了完整的九位数据（包括了一位校验位），TxBuffer里面只有8位有效数据

在这段代码中，从 9 位数据中剥离校验位的操作，核心思路是区分 “有效数据位” 和 “校验位”，通过位运算保留低 8 位有效数据，屏蔽第 9 位的校验位，具体实现逻辑如下：

一、核心思路

当串口配置为 “9 位字长（含校验位）” 时，每帧实际传输的数据由两部分组成：

  • 低 8 位（bit0~bit7）：用户发送的有效数据（如0x01、0x02等）；
  • 第 9 位（bit8）：硬件自动添加的校验位（用于奇偶校验验证，不属于有效数据）。

校验位的作用仅为 “验证数据传输是否正确”，一旦完成校验（通过或失败），就无需保留。因此，需要从 9 位完整数据中剥离第 9 位校验位，只保留低 8 位有效数据，避免校验位干扰后续的数据处理或回显。

二、具体实现（代码解析）

代码中通过按位与运算（&0xFF） 实现校验位的剥离，关键语句如下：

for(uint16_t i=0; i<rx_len; i++){TxBuffer[i] = Rx_buffer[i] & 0xFF; // 只取低8位数据
}
原理说明：

  1. 数据存储形式：由于 9 位数据无法用 8 位变量（uint8_t）完整存储，Rx_buffer实际应为uint16_t类型（16 位变量，足够容纳 9 位数据）。此时，接收的 9 位数据在内存中存储为：

    • bit0~bit7：有效数据（8 位）；
    • bit8：校验位（1 位）；
    • bit9~bit15：无意义（因仅需 9 位，高位补 0）。

  2. 按位与运算（&0xFF）的作用：0xFF是十六进制常量，对应二进制为00000000 11111111（16 位表示）。当Rx_buffer[i]（9 位数据，存储在 16 位变量中）与0xFF进行按位与时：

    • 低 8 位（bit0~bit7）：与11111111运算后，保留原始有效数据；
    • 第 9 位（bit8）及更高位（bit9~bit15）：与0运算后，被强制清零（即剥离校验位）。

    例如：

    • 接收的 9 位数据为1 00000001（第 9 位校验位为 1，低 8 位有效数据为0x01），存储在 16 位变量中为00000001 00000001；
    • 与0xFF（00000000 11111111）运算后，结果为00000000 00000001，即仅保留低 8 位的0x01，校验位被剥离。

稍后我会将完整的工程上传，需要的可以自行获取，或者评论区联系我

三.整个实践过程中的雷点（踩到的雷）

（1）Rx_buffer 和Tx_buffer 不使用uint16_t类型

未修改前 Rx_buffer 是 uint8_t 类型，接收时确实会自动截断 9 位数据，但这是 “被动丢弃校验位”，而非 “正确的校验位与数据位分离”—— 看似 “分离” 了，实则会导致校验逻辑异常和数据混乱，具体分析如下：

1、uint8_t 接收时的 “自动截断” 原理

当串口配置为 “9 位字长（含校验位）”，但接收缓冲区是 uint8_t（仅 8 位）时：

  • STM32 的 UART 数据寄存器（DR）是 16 位，接收 9 位数据后，会将 低 8 位（数据位）存入 uint8_t 变量，第 9 位（校验位）被硬件自动丢弃（因为 uint8_t 没有第 9 位的存储空间）。
  • 这个过程确实是 “自动截断”，客观上实现了 “数据位保留、校验位丢弃”，但本质是 “被动丢弃”，而非 “主动分离”。

2、为什么 “自动截断” 不能替代 “主动分离”？（核心问题）

虽然 uint8_t 会截断校验位，但这种方式存在两个致命问题，导致之前的通信异常：

  1. 硬件校验逻辑仍依赖完整 9 位数据，截断不影响校验结果串口的奇偶校验是由硬件在接收完整 9 位数据时完成的 —— 不管缓冲区是 uint8_t 还是 uint16_t，硬件都会先检查 “8 位数据 + 1 位校验位” 是否符合奇偶规则，再决定是否置位 PE 错误标志。你之前用 uint8_t 时，偶校验发送 0x01 正常，是因为硬件校验通过后，截断保留了正确的低 8 位数据

  2. 截断会导致数据存储和回显的混乱当 uint8_t 截断第 9 位时，若串口配置或通信参数有偏差（比如数据位长度误设为 9 位无校验），会导致 “校验位被当作数据位截断”，或 “数据位被当作校验位丢弃”：

    • 例如：若串口误配置为 “9 位数据位 + 无校验”，发送 0x101（9 位数据），uint8_t 会截断为 0x01，丢失高 1 位数据；
    • 之前你看到的 “奇怪正方形符号”，部分原因就是截断后的数据包含了校验位被误判的控制字符（比如截断后的低 8 位恰好是 0x80 等不可见字符）。

3、总结：“被动截断” vs “主动分离”

方式本质核心问题
uint8_t 自动截断被动丢弃第 9 位（校验位）1. 校验逻辑依赖硬件，截断不解决校验匹配问题；2. 数据存储混乱，易出现显示异常。
uint16_t + &0xFF主动保留低 8 位（数据位）1. 可控分离，明确保留有效数据；2. 不影响硬件校验逻辑，数据处理更可靠。
  • uint16_t 缓冲区 + 位运算是 “主动可控的分离方案”，既能完整接收 9 位数据供硬件校验，又能通过位运算精准提取有效数据，适合需要校验位验证且数据处理严谨的场景（如你的需求），所以这种方式更严谨，对我们来说更好一些

（2）Rx_buffer 和Tx_buffer 使用了uint16_t类型，但是DMA数据对齐DataLength没有使用halfword的时候

我刚开始DMA 接收的配置为：

hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_BYTE;  // 外设端按字节对齐
hdma_usart1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_BYTE;     // 内存端按字节对齐
  • 问题点：9 位数据必须用 16 位（半字）存储（因为 1 个字节只能存 8 位，放不下 9 位），但 DMA 被配置为按字节（8 位）对齐传输。
  • 后果：DMA 会将 16 位的DR寄存器数据拆成两个 8 位字节传输到内存，而 STM32 内存默认是小端模式（低地址存低字节，高地址存高字节），导致数据存储顺序颠倒。

大小端模式相关概念补充：【数据存储】大端存储||小端存储（超详细解析，小白一看就懂！！！）https://blog.csdn.net/weixin_45031801/article/details/136471384?ops_request_misc=%257B%2522request%255Fid%2522%253A%25221c34ef43c63f0195930ea552f6e066d7%2522%252C%2522scm%2522%253A%252220140713.130102334..%2522%257D&request_id=1c34ef43c63f0195930ea552f6e066d7&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~all~top_positive~default-1-136471384-null-null.142^v102^pc_search_result_base2&utm_term=%E5%A4%A7%E7%AB%AF%E5%AD%98%E5%82%A8%E5%92%8C%E5%B0%8F%E7%AB%AF%E5%AD%98%E5%82%A8&spm=1018.2226.3001.4187

现象解释

串口通信的 “串行传输” 特性决定的：串口发送多字节数据时，会按照 “先发送低地址字节，后发送高地址字节” 的顺序逐字节传输

（1）发送0x01（单字节）时，Rx_buffer[0] 显示0x0001
  • 串口助手发送的0x01是 8 位有效数据，STM32 会自动添加 1 位偶校验位（0x01有 1 个 1，偶校验位为 1，使总 1 的个数为偶数）。
  • 实际接收的 9 位数据为：0b100000001（二进制），对应 16 位寄存器值为0x0101（低 9 位有效）。
  • DMA 按字节传输：先传低字节0x01，再传高字节0x01（高 7 位无效，实际可能为 0），最终存储到uint16_t类型的Rx_buffer中，表现为0x0001（高字节被截断或清零）。
（2）发送0x0001（两字节）时，Rx_buffer[0]  显示0x0100
  • 串口助手发送两个字节0x00和0x01，STM32 分别为每个字节添加校验位后接收。
  • DMA 按字节传输：先接收0x00的低字节存到内存低地址，再接收0x01的低字节存到内存高地址（这里其实并不和大小端存储矛盾，通过串口助手发送的 “0x0001”，本质是手动输入的两个独立字节（而非一个 16 位数值），串口助手会按照你输入的顺序逐字节发送，所以这里是先发送的00，00就被放到了低地址，然后01就被放到了高地址）
  • 由于Rx_buffer是uint16_t（16 位）数组，小端模式下，低地址字节（0x00）作为低 8 位，高地址字节（0x01）作为高 8 位，最终表现为0x0100（高低字节颠倒）。
解决方案

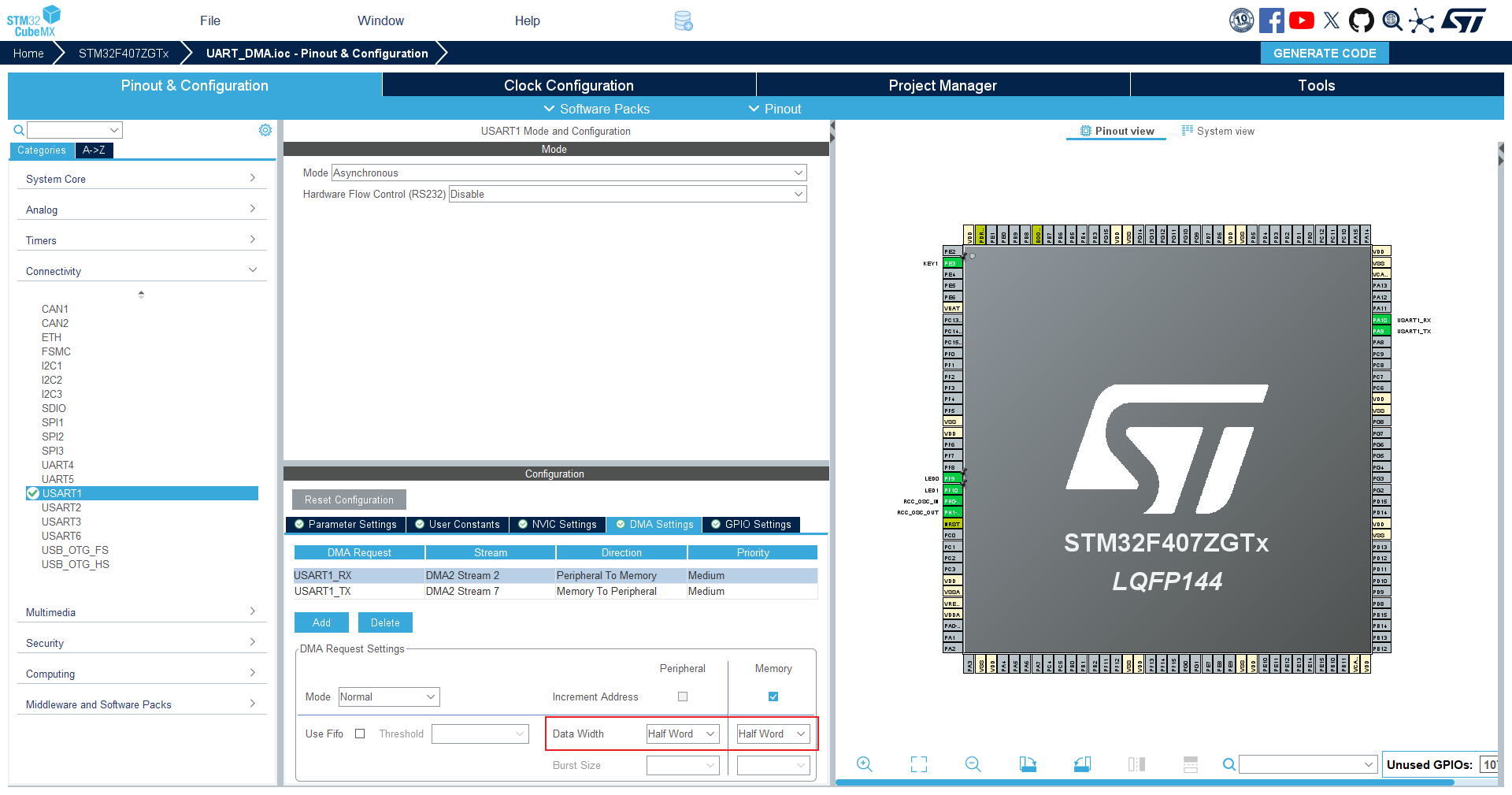

将 DMA 的数据对齐方式修改为半字（16 位），匹配 9 位数据的存储需求：

// 在HAL_UART_MspInit函数中，修改DMA接收配置
hdma_usart1_rx.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;  // 外设按半字（16位）对齐
hdma_usart1_rx.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;     // 内存按半字（16位）对齐

修改后，DMA 会按 16 位为单位传输数据，直接匹配 USART 的 16 位DR寄存器和uint16_t类型的Rx_buffer，避免字节拆分导致的顺序颠倒问题，解决这一问题的

本质原因如下：
1. 字节对齐（8 位）的问题：强制拆分 16 位寄存器数据

当 DMA 按字节对齐时，USART 的 16 位 DR 寄存器（存储 9 位数据：8 位有效数据 + 1 位校验位）会被 DMA 拆成两个 8 位字节传输到内存：

  • 比如一帧 9 位数据是 1 0000 0001（校验位 1 + 数据 0x01），对应 DR 寄存器的 16 位值是 0x0101（低 9 位有效）。
  • 字节对齐的 DMA 会先传低 8 位 0x01 到内存低地址，再传高 8 位 0x01 到内存高地址。
  • 但如果是连续两帧数据（比如 0x00 和 0x01），两帧的低 8 位会被依次存入连续的内存地址，小端模式下 16 位变量读取时就会出现顺序颠倒（如前所述的0x0100）。
2. 半字对齐（16 位）的解决：完整传输一帧数据

改为半字对齐后，DMA 会将 USART 的 16 位 DR 寄存器作为一个整体（16 位）传输，直接存入uint16_t类型的Rx_buffer数组元素中：

  • 每帧 9 位数据（8 位 + 1 位校验）对应 DR 寄存器的 16 位值（如0x0101），会被完整存入Rx_buffer[i]，不拆分。
  • 连续发送两帧数据（0x00 和 0x01）时：
    • 第一帧（0x00 + 校验位）的 16 位值存入Rx_buffer[0]；
    • 第二帧（0x01 + 校验位）的 16 位值存入Rx_buffer[1]。
    • 两个元素独立存储，彼此没有字节交叉，自然不会出现 “高低字节颠倒”。

（3）知识补充：开启校验后，1 个字节（8 位）→ 加 1 位校验位 → 变成 9 位 → 用 16 位变量存

现象：当我发送数据0x01的时候，Rx_buffer[0]为0x0101，但是当我通过串口发送数据0x0001的时候，Rx_buffer[1]为0x0101？上述现象是什么情况？

当时懵逼的地方在于，发送0x0001时候，Rx_buffer[0]不应该为0x0101吗？怎么是Rx_buffer[1]为0x0101呢？

这种现象的核心原因是9 位数据格式（8 位有效数据 + 1 位校验位）的存储特性与 DMA 半字对齐（16 位）传输的结合，导致每个接收的 8 位数据会被扩展为包含校验位的 16 位值存储在Rx_buffer中

1. 9 位数据的组成规则（关键背景）

你的串口配置为 UART_WORDLENGTH_9B + UART_PARITY_EVEN（偶校验），这意味着：

  • 每帧数据包含 8 位有效数据 + 1 位偶校验位（共 9 位）。
  • 偶校验位的规则：确保 8 位数据中 “1” 的个数为偶数。如果数据中 “1” 的个数是奇数，校验位为 1；如果是偶数，校验位为 0。

2. 发送0x01时，Rx_buffer[0] = 0x0101的原因

  • 发送的0x01是 8 位有效数据，二进制为 0000 0001。
  • 该数据中 “1” 的个数为 1（奇数），根据偶校验规则，校验位必须为 1（使总 “1” 的个数为 2，偶数）。
  • 因此，实际接收的 9 位数据为：1 0000 0001（前 1 位是校验位，后 8 位是有效数据）。
  • STM32 的 USART 接收 9 位数据时，会将这 9 位存入 16 位的DR寄存器（低 9 位有效，高 7 位无效），因此 16 位值为 0000 0001 0000 0001（十六进制0x0101）。
  • DMA 按半字（16 位）对齐传输，直接将DR寄存器的 16 位值存入Rx_buffer[0]，因此Rx_buffer[0] = 0x0101。

3. 发送0x0001时，Rx_buffer[1] = 0x0101的原因

这里需要明确：你发送的0x0001实际是两个连续的 8 位数据（0x00和0x01），串口会按帧依次接收：

  • 第一个字节0x00：8 位数据为 0000 0000，其中 “1” 的个数为 0（偶数），因此校验位为 0。9 位数据为 0 0000 0000，存入 16 位寄存器后为 0000 0000 0000 0000（0x0000），对应Rx_buffer[0] = 0x0000。

  • 第二个字节0x01：与单独发送0x01的情况完全一致，9 位数据为 1 0000 0001，16 位值为0x0101，存入Rx_buffer[1]，因此Rx_buffer[1] = 0x0101。

http://www.dtcms.com/a/583149.html

相关文章：

  • 畅想网络网站建设推广wordpress文章顺序
  • 网络营销 网站识图
  • 国外网站做淘宝客北京朝阳区建设工作办公网站
  • 扬州网站建设价格网络促销
  • 新手练习做网站哪个网站比较合适网站 多线
  • 学习日报 20251107｜服务染色”和“灰度发布
  • 佛山电商网站制作团队静态网页设计用什么软件
  • 郑州网站制作哪家招聘南京网站建设希丁哥
  • 义乌制作网站要多少钱抖音推广公司
  • seo的优点有哪些长沙企业seo服务
  • 济南网站制作多少钱水网站源码
  • diagrams画C4视图示例（未完..）
  • 做网站素材在哪找网站框架设计
  • 创建网站需要准备哪些资料口碑好的网站建设
  • 接口自动化测试实战指南
  • 网站建设通查询公众号开发者中心
  • php网站怎么做302WordPress里面备份功能在哪
  • 网站建设及网页设计免费国内linux服务器
  • Shape-Guided Dual-Memory Learning for 3D Anomaly Detection 论文精读
  • 一般情况下新网站收录需要多长时间审核完成啊
  • 有教做翻糖的网站吗建设信用卡商城网站
  • 云蝠智能VoiceAgent核心功能升级，提升语音交互体验
  • 2025年11月7日 AI快讯
  • 专门做酒店网站WordPress文章添加灯箱
  • 门头沟青岛网站建设wordpress支持页面模版
  • 网站转化下降原因本单位二级网站建设管理制度
  • 做演讲视频的网站温州网站升级
  • 西安前端开发招聘烟台软件优化网站
  • 网站开发人员工具餐饮vi设计网站
  • 【Svelte】如何实现多个钩子？
