写在前面

        最近，入手了 普中51单片机学习板，通过其配套的学习资料，系统的学习一下单片机知识，在此做个记录。

        学习板配置的芯片是STC(国产宏晶)公司的51单片机，型号是：STC89C52RC

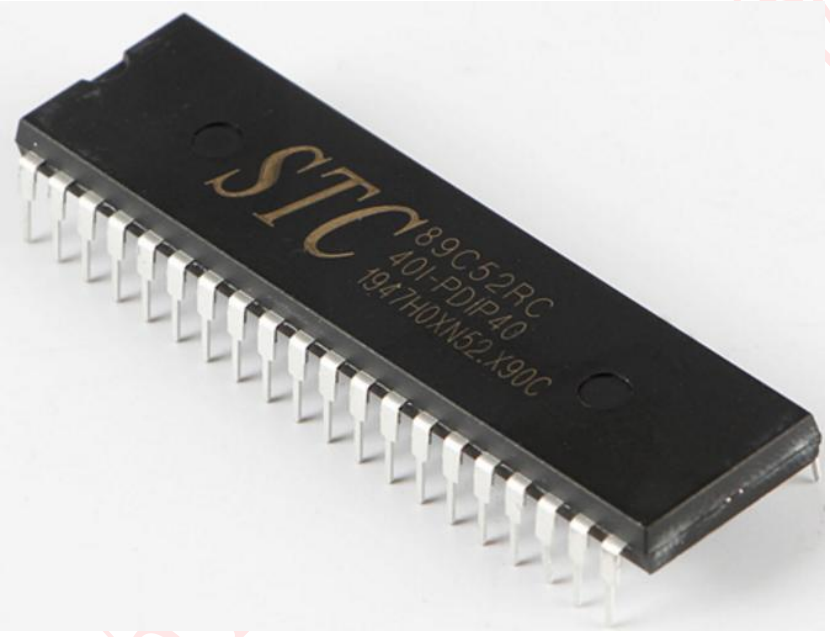

单片机的封装

型号含义

STC--表示芯片为 STC 公司生产的产品
8--表示该芯片为 8051 内核芯片
9--表示内部含有 Flash EEPROM 存储器
C--表示该器件为 CMOS 产品
5--固定不变
2--表示该芯片内部程序存储（FLASH）空间大小（1 为 4KB，2 为 8KB，3 为12KB）
RC--STC 单片机内部 RAM（512B）
40--表示芯片外部晶振最高可接入 40MHz
I--产品级别，表示芯片使用温度范围
C 表示商业级，温度范围为 0~+70 度
I 表示工业级，温度范围为-40~+85 度
A 表示汽车级，温度范围为-40~+125 度
M 表示军用级，温度范围为-55~+150 度
PDIP40--产品封装型号（PDIP 表示双列直插式）
1947--表示本批芯片生产日期为 19 年第 47 周
H0XN52.X90C--不详，有关资料显示，此标号表示芯片制造工艺或处理工艺

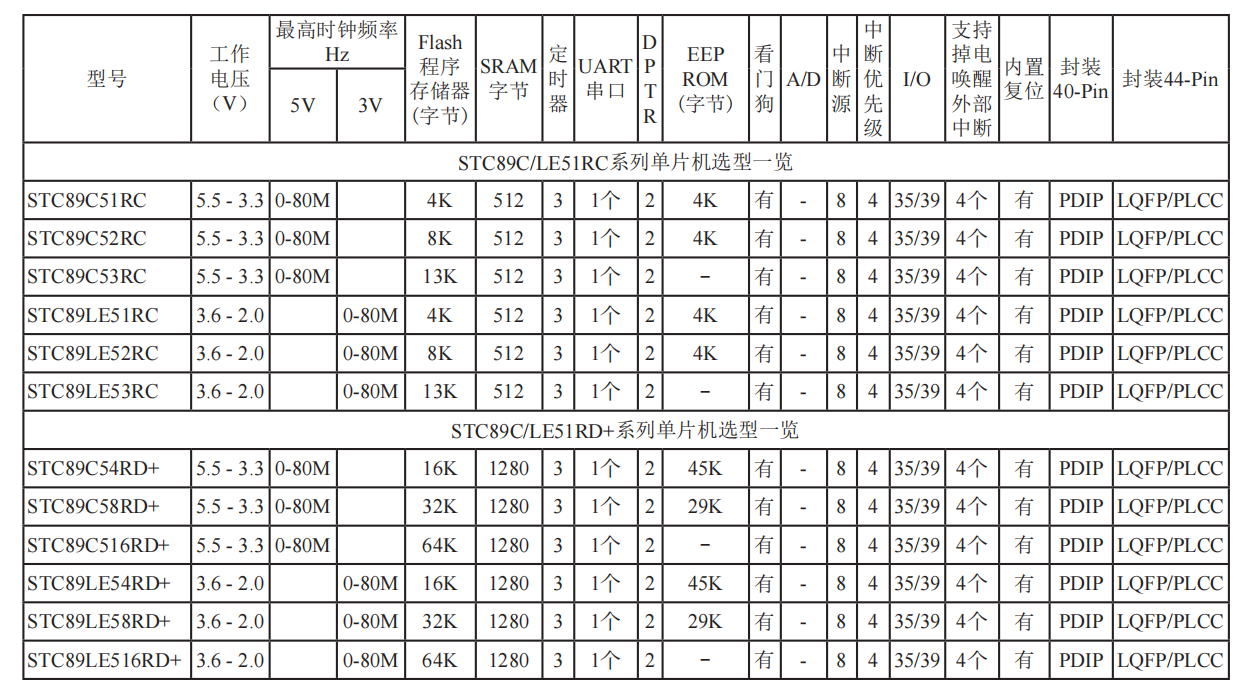

选型一览表

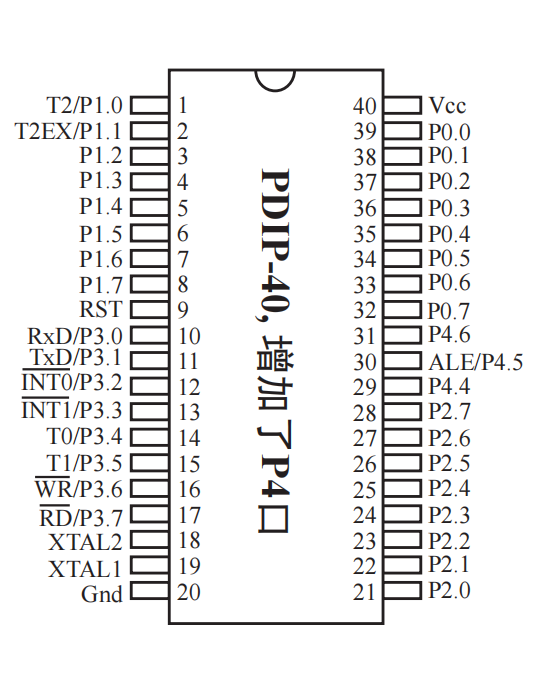

管脚布局

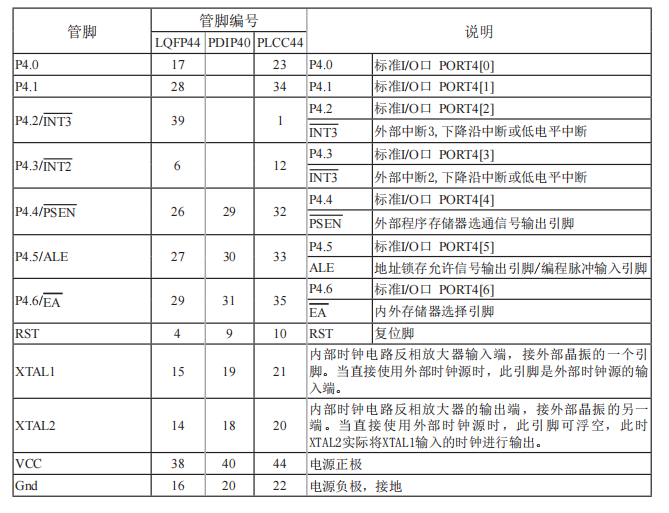

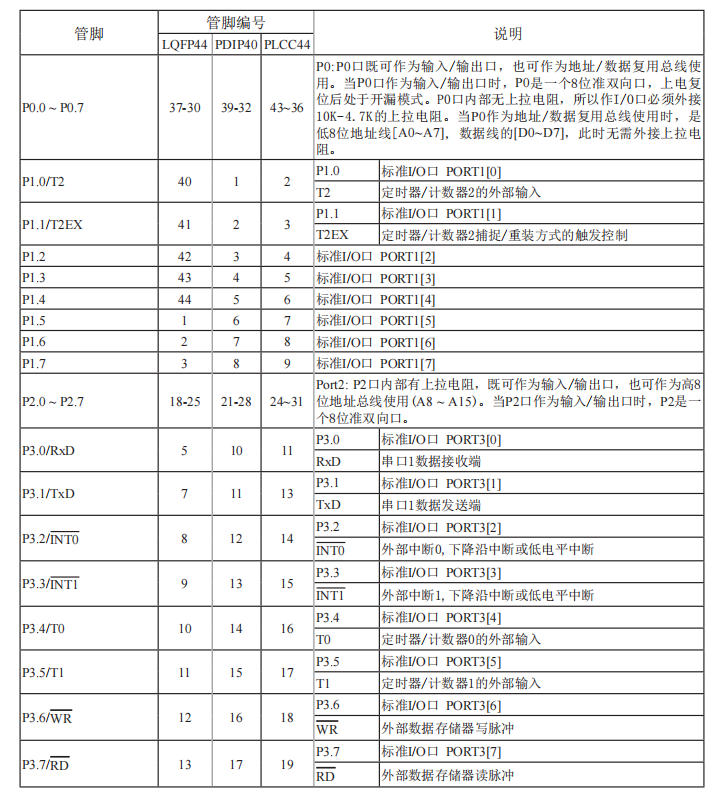

管脚功能说明

写在后面

先这样吧，先撒个花~~~

一个糟糕的开始，好过停步不前。
