共聚焦显微镜（LSCM）的针孔尺寸标准解析

共聚焦显微镜作为高分辨率的成像技术，广泛应用于半导体、材料科学等领域。其工作原理依赖于通过针孔来限制光的传播路径，从而增强图像的清晰度和对比度。针孔的尺寸是决定图像质量和光学系统性能的关键因素。下文，光子湾科技将详细探讨共聚焦显微镜中针孔尺寸的标准，以及如何根据不同的实验需求和设备配置来选择适当的针孔尺寸，以优化成像效果。

一、共聚焦显微镜中针孔的作用

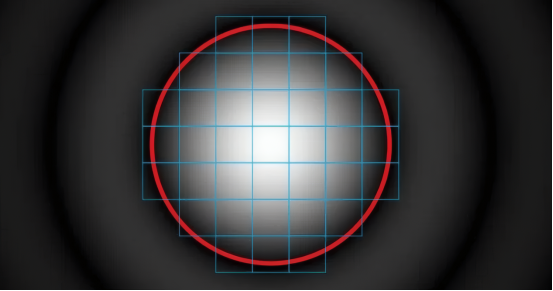

共聚焦显微镜的针孔

针孔是共聚焦显微镜成像的 “空间滤波器”，核心作用是选择性透过样品焦平面的信号光。它能有效阻挡焦外区域的杂散光进入探测器，从根源上减少背景干扰，同时定义成像系统的光学切片厚度。只有焦平面上的荧光或反射光可顺利穿过针孔，这一特性让共聚焦显微镜具备三维成像能力，同时大幅提升图像的对比度与空间分辨率。

二、针孔尺寸对成像效果的影响

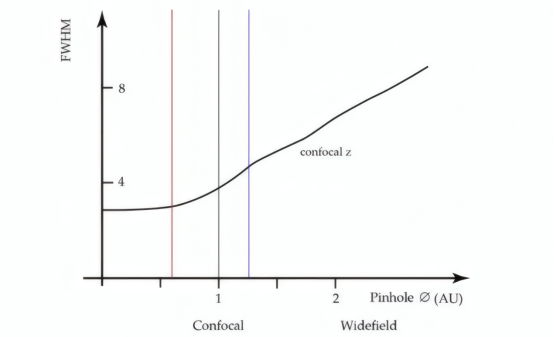

针孔尺寸对轴向分辨率的影响

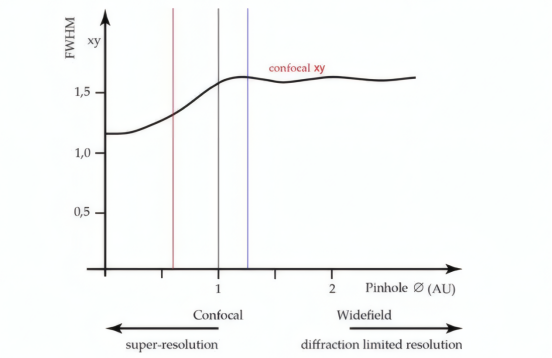

针孔尺寸对横向分辨率的影响

针孔尺寸的选择直接决定成像系统的性能平衡，其影响呈现显著的双向性：

针孔过大时，焦外杂光易混入信号，导致图像对比度下降、边缘模糊，光学切片厚度增加，三维成像的层间分辨率降低。

针孔过小时，虽能强化杂光过滤和分辨率，但会显著减少有效信号光的通过率，导致图像亮度不足、信噪比降低，甚至出现细节丢失。

行业通用基准为 “1 Airy 单位（AU）”，即与光学系统艾里斑直径匹配的针孔尺寸，此时可在信号强度与分辨率之间达到理想平衡，常用范围为 0.5–2 AU，对应数值孔径（NA）的适配比例约 1–2 倍。

三、针孔尺寸的标准选择依据

针孔尺寸无统一固定值，需结合实验需求与设备参数灵活适配，核心参考以下三大因素：

光源波长：短波长光源衍射效应更显著，需搭配更小针孔以精准限制光路；长波长光源可采用稍大针孔，避免信号过度衰减。

样品特性：厚样品需适当增大针孔，提升信号通过率以保证深层成像质量；薄样品可选用小针孔，最大化分辨率优势。

分辨率需求：追求高空间分辨率时，优先选择 0.5–1 AU 的小针孔；侧重信号强度时，可放宽至 1–2 AU，平衡信噪比与分辨率。

四、针孔尺寸的调节与优化策略

现代高端共聚焦显微镜通常配备可调节针孔装置，使用户能够根据实验需求灵活调整针孔尺寸。通过合理调节，可在不同样品类型与成像深度条件下，实现图像质量的最优化。恰当的针孔设置不仅有助于获得理想的图像对比度与细节表现，也能提升实验数据的可靠性与重复性。

针孔尺寸的合理选择是确保共聚焦显微镜成像质量的核心环节。科研人员应结合实验目标、样品特性及设备参数，科学设定针孔尺寸，以实现分辨率与信号强度之间的最佳平衡。通过持续优化针孔配置，共聚焦显微镜在科学研究与工业中的应用将得到更充分发挥。

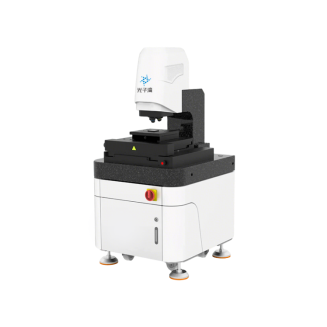

光子湾3D共聚焦显微镜

光子湾3D共聚焦显微镜是一款用于对各种精密器件及材料表面，可应对多样化测量场景，能够快速高效完成亚微米级形貌和表面粗糙度的精准测量任务，提供值得信赖的高质量数据。

超宽视野范围，高精细彩色图像观察

提供粗糙度、几何轮廓、结构、频率、功能等五大分析技术

采用针孔共聚焦光学系统，高稳定性结构设计

提供调整位置、纠正、滤波、提取四大模块的数据处理功能

光子湾共聚焦显微镜以原位观察与三维成像能力，为精密测量提供表征技术支撑，助力从表面粗糙度与性能分析的精准把控，成为推动多领域技术升级的重要光学测量工具。
