段描述符属性测试

news 2025/11/7 7:28:49

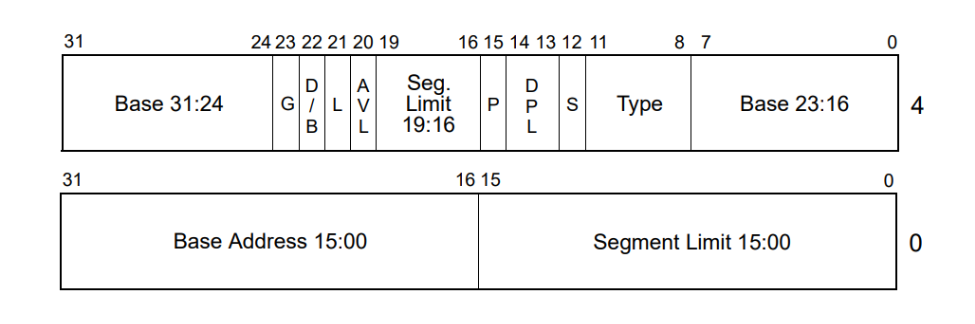

BASE: 段基址，由上图中的两部分(BASE 31-24 和 BASE 23-0)组成
G：LIMIT的单位，该位 0 表示单位是字节，1表示单位是 4KB
当G=0时，Limit的范围是0x00000000-0x000FFFFF，其中，段描述符的20位在低位，高位补0.
当G=1时，Limit的范围是0x00000FFF-0xFFFFFFFF，其中，段描述符的20位在高位，低位补F。
D/B: 该位为 0 表示这是一个 16 位的段，1 表示这是一个 32 位段
AVL: 该位是用户位，可以被用户自由使用
LIMIT: 段的界限，单位由 G 位决定。数值上（经过单位换算后的值）等于段的长度（字节）- 1。
P: 当P=1时，段描述符有效；当P=0时，段描述符无效。
DPL：段权限
S: 该位为 1 表示这是一个数据段或者代码段。为 0 表示这是一个系统段（比如调用门，中断门等）
TYPE: 根据 S 位的结果，再次对段类型进行细分。

通过windbg在GDT表中查找一个空缺位置通过eq指令(修改8字节数据)插入自己构建的短描述符

P位(present)

测试有效位第15位

P = 1：描述符有效

P = 0：描述符无效

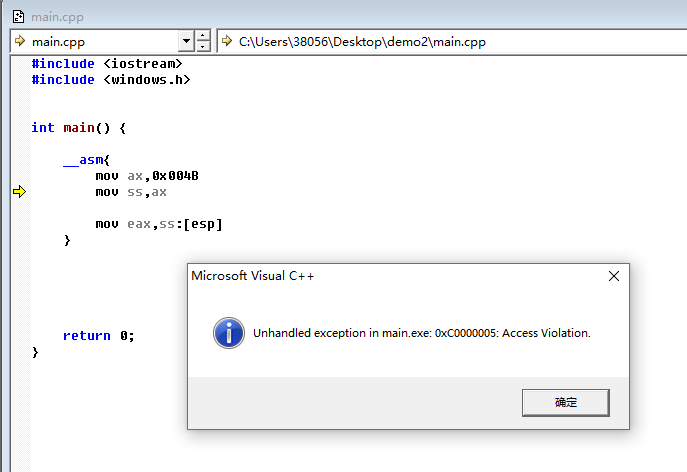

当描述符无效时，任何尝试加载该描述符、访问该描述符对应的段间地址都会报错。

G位 (granularity)

假设显式Limit为0xFFFFF 情况下:

G == 0 粒度为(BYTE)(0xFFFFF + 1)*1 -1 0x000FFFFF(Limit最终大小)

G == 1 粒度为(BYTE)(0xFFFFF + 1)*4KB -1 0xFFFFFFFF(Limit最终大小)

G位影响Limit

S位(descriptor type)

描述符类型位。

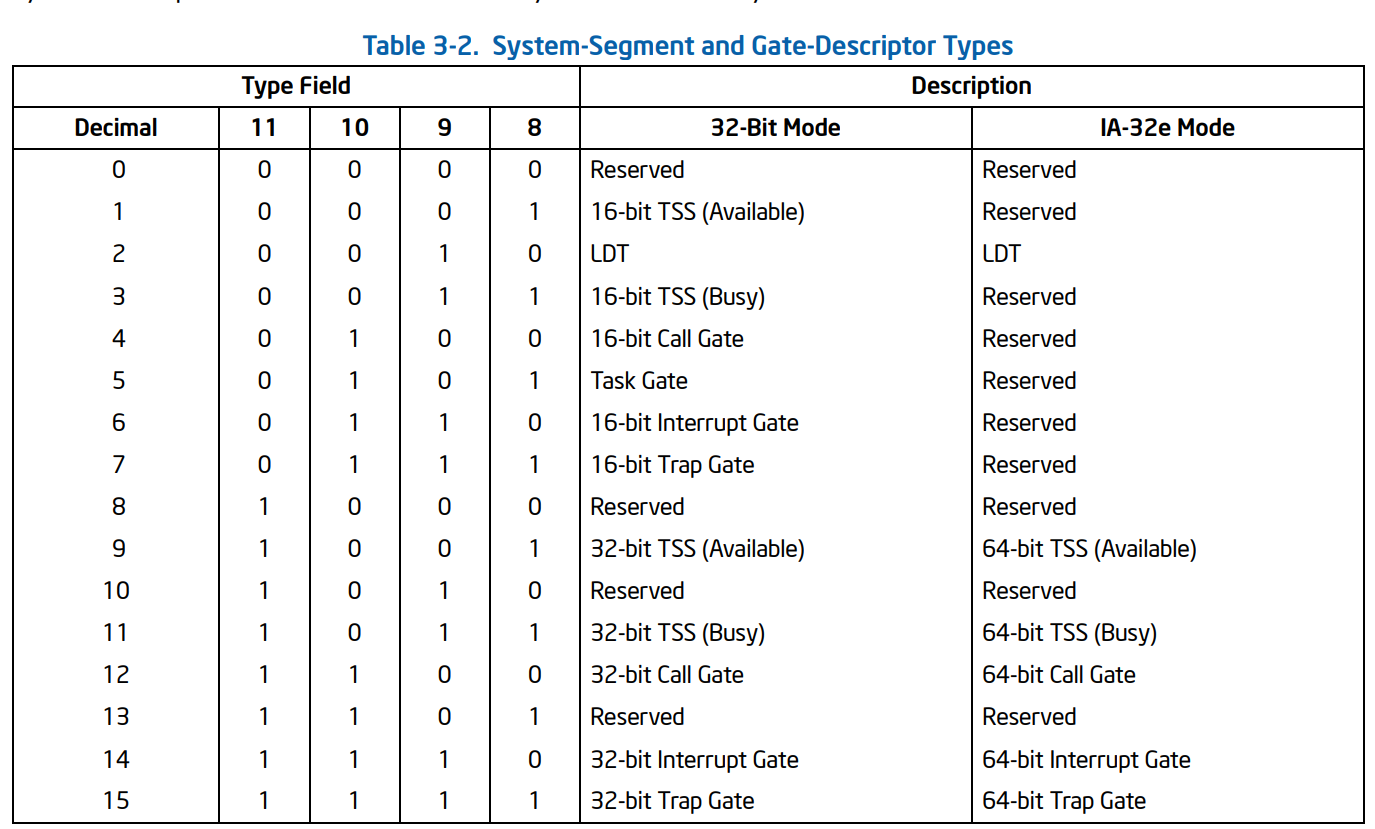

S=0时，是系统段描述符

S=1时，是代码或数据段描述符

具体类型需要搭配type属性来判断。

Type域

决定了具体是代码段还是数据段描述符

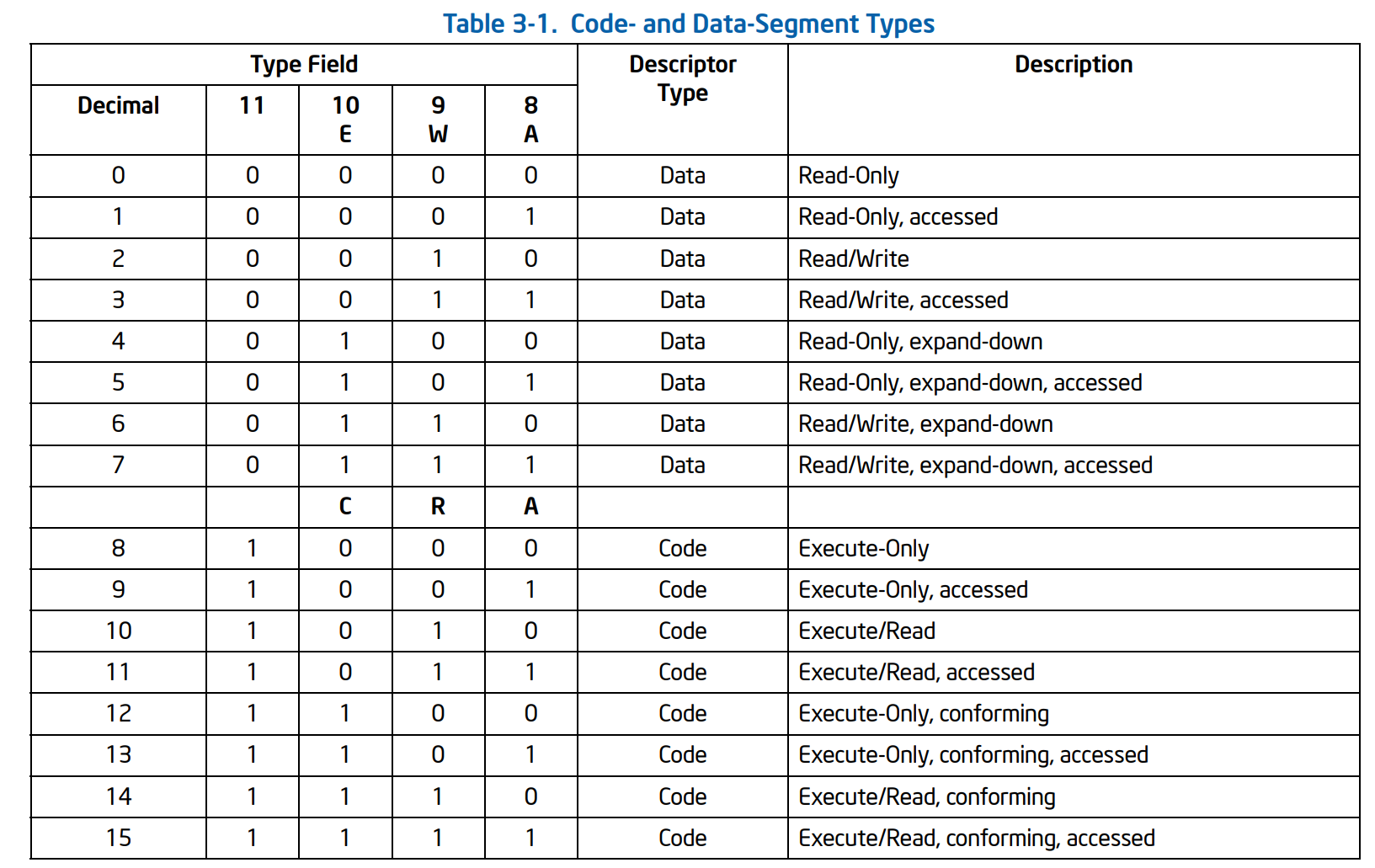

当S为1时，type针对代码或数据段，具体含义如下：

数据段：

A位：数据段是否被访问过位，访问过为1，未访问过为0 段描述符是否被加载过

W位：数据段是否可写位，可写为1，不可写为0

E位：向下扩展位，0向上扩展：段寄存器.base+limit区域可访问。1向下扩展：除了base+limit以外的部分可访问。

代码段：

A位：代码段是否被访问过位，访问过为1，未访问过为0 段描述符是否被加载过

R位：代码段是否可读位，可读为1，不可读为0

C位：一致位。1：一致代码段。 0：非一致代码段具体后文解释

DPL 当前段描述符的特权级别

S==1 作用域如下图

数据段测试
S==1时 <8 数据段（base~base+limist） (默认只读)

- E= 扩展方向
  E==0 向上扩展可访问Base~Base+limit 00000000~00000000 + 00000000 +FFFFFFFF || 00000000-FFFFFFFF
  //向下扩展并未使用
  E==1 向下扩展可访问线长取决于DB
- DB
  DB==1 有效地址范围是Base + limit ~ 1 - Base + limit +0xFFFFFFFF 4GB
  DB==0 有效地址范围是Base + limit ~ 1 - Base + limit +0XFFFFH 64K
- W
  W=是否可写
- A
  A=访问 (表示该位最后一次被操作系统清零后,该段是否被访问过,每当处理器将该段选择符置入某个段寄存器时,就将该位置为1)
