Linux LVM NAT 模式部署实践
1、角色分配
| 序号 | 主机角色 | 主机名 | ip 信息 | ip 角色 | 网卡设备 | 安装软件 |
|---|---|---|---|---|---|---|
| 1 | lvs-client | rocky9-15 | 10.0.0.15 | CIP | nat 模型 | |
| 2 | lvs-server | ubuntu24-112 | 10.0.0.112 | VIP | nat 模型 | ipvsadm |
| 192.168.10.100 | DIP | 仅主机模型 | ||||
| 3 | lvs-rs1 | openEuler-118 | 192.168.10.101 | RIP1 | 仅主机模型 | http |
| 4 | lvs-rs2 | rocky9-16 | 192.168.10.102 | RIP2 | 仅主机模型 | http |

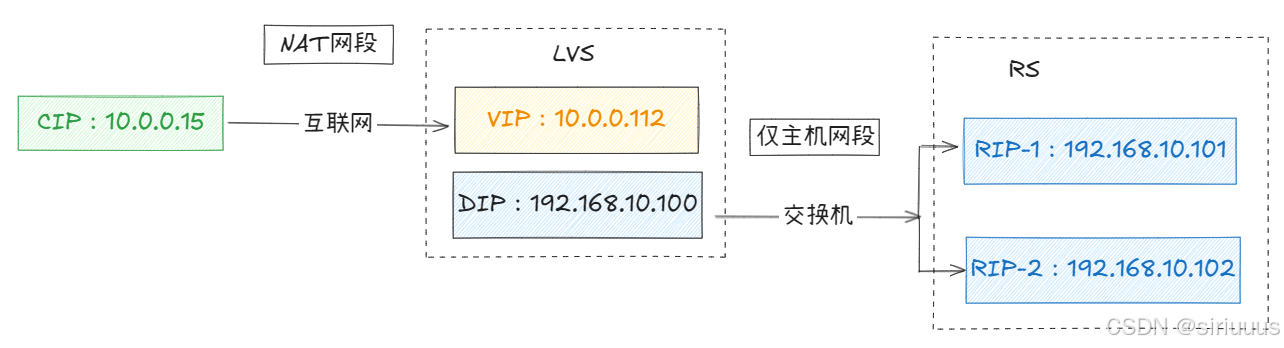

2、网络拓扑
3、需求分析
主机网络环境配置
四台 VM 主机的配置：lvs-server 配备两个网卡，其他主机都配备1个网卡；lvs-Client 和 lvs-server:ens33 在同一个网段；lvs-server:ens37、lvs-rs1 和 lvs-rs2 的网卡在同一个网段；

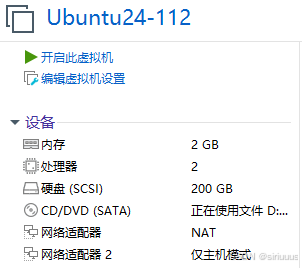

LVS 主机网络环境配置：VM 主机准备双网卡，ens33 是 NAT 模式，ens37 是仅主机模式。双网段的 ip 网卡配置，开启 ip 数据包转发功能；
后端 RS1 主机网络配置：VM 主机准备单网卡，是仅主机模式；

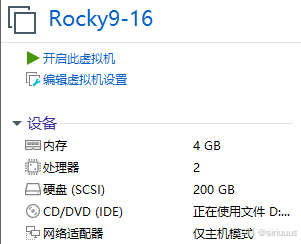

后端 RS2 主机网络配置：VM 主机准备单网卡，是仅主机模式；
网络环境测试：在多台主机间测试网络效果。
后端真实主机配置
后端 RS1主机部署 http 服务：因为是仅主机网络，所以需要通过本地镜像的方式配置 yum 源并安装 http，定制后端 http 首页；
后端 RS2主机部署 http 服务：因为是仅主机网络，所以需要通过本地镜像的方式配置 yum 源并安装 http，定制后端 http 首页。
LVS 环境配置
部署 LVS 集群服务：创建 lvs 集群服务，增加RS主机条目；
测试 LVS 效果：使用 curl 或者浏览器的方式来测试，不能用 ping 的方式来测试，因为是基于协议实现转发的。
预期结果
在客户端主机 lvs-client上多次访问 lvs-server 的 VIP，观察是否能交替访问到 lvs-rs1 和 lvs-rs2 主机的 Web 页面，验证负载均衡效果。
4、操作实践
4.1、配置主机网络环境
4.1.1、定制 lvs-client 主机 ip

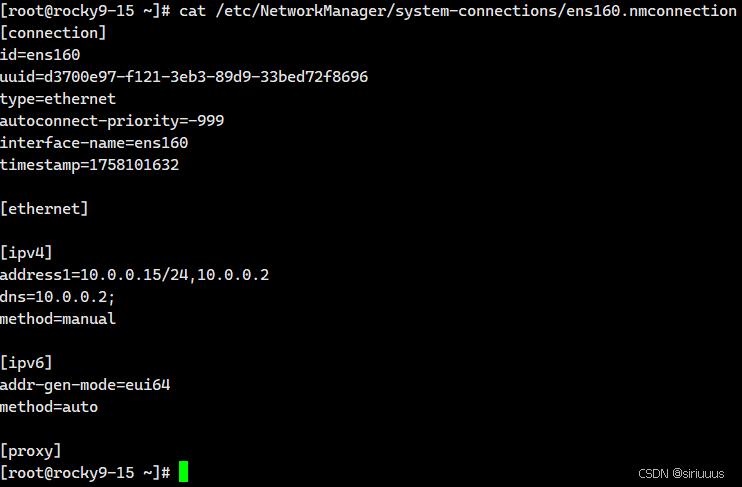

查看网卡配置
重启网卡配置生效

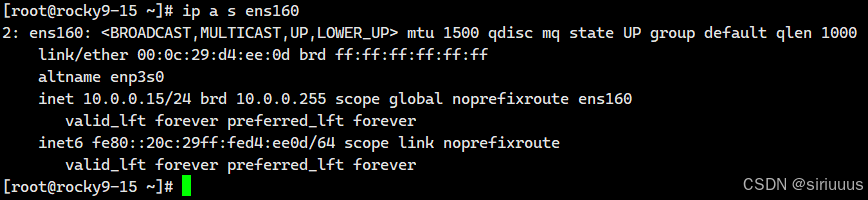

检测效果
4.1.2、定制 lvs-server 主机 ip

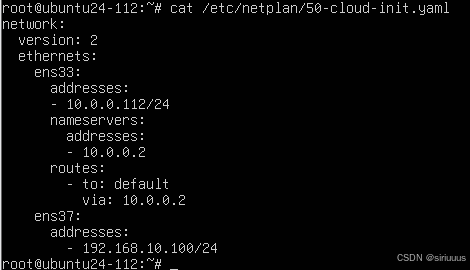

定制网卡配置，ens33 是 NAT 模式，ens37 是仅主机模式，仅主机模式不用配置网关。
网卡配置生效

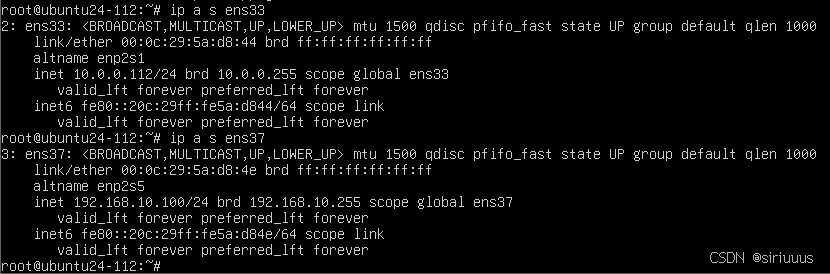

检测效果
4.1.3、定制 lvs-rs1 主机 ip

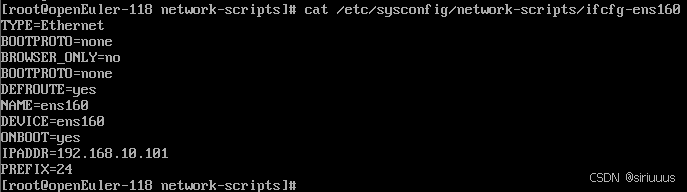

定制网卡服务
网卡配置生效

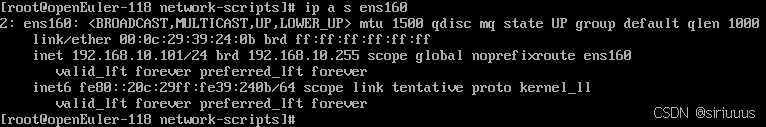

检测效果
4.1.4、定制 lvs-rs2 主机 ip

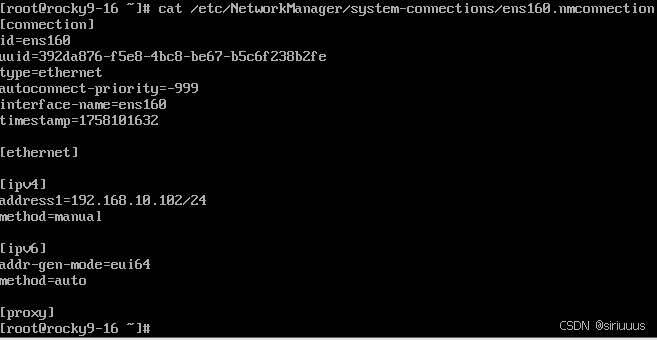

定制网卡服务
网卡配置生效

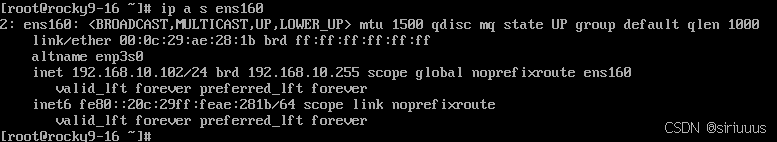

检测效果
4.2、基础环境配置
4.2.1、lvs-server 主机开启数据转发

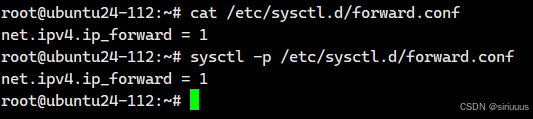

定制内核参数

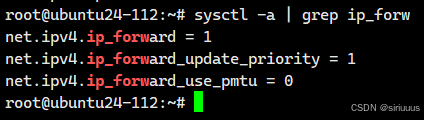

测试效果
4.2.2、lvs-rs1 主机定制网关
如果网关不指向lvs主机的ip地址，那么数据包交给其他主机，导致数据包无法原路通过lvs返回出
去。但是因为他们属于同一个网段，数据包还是可以抓取到的，只不过没有意义而已。

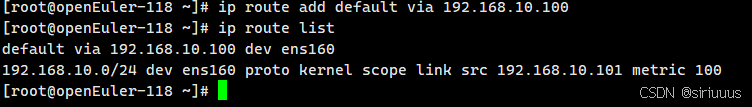

lvs-rs1主机定制默认的网关出口为 lvs-server 主机
4.2.2、lvs-rs2 主机定制网关

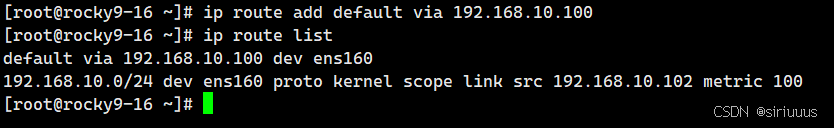

lvs-rs2 主机定制默认的网关出口为 lvs-server 主机
4.3、lvs-rs1 主机部署 web 服务
4.3.1、定制本地镜像仓库
挂载磁盘

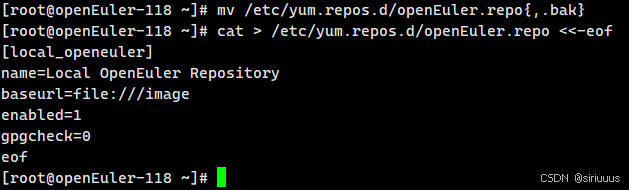

定制本地 yum 源
更新软件源
4.3.2、基本安全加固
关闭防火墙服务和selinux
4.3.3、部署 httpd 服务

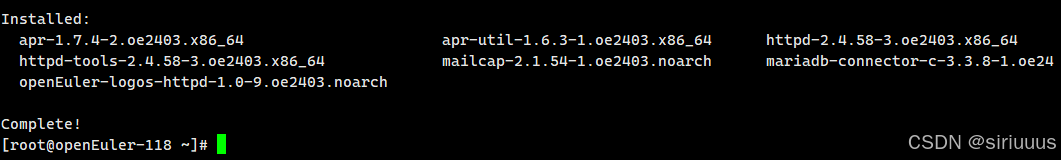

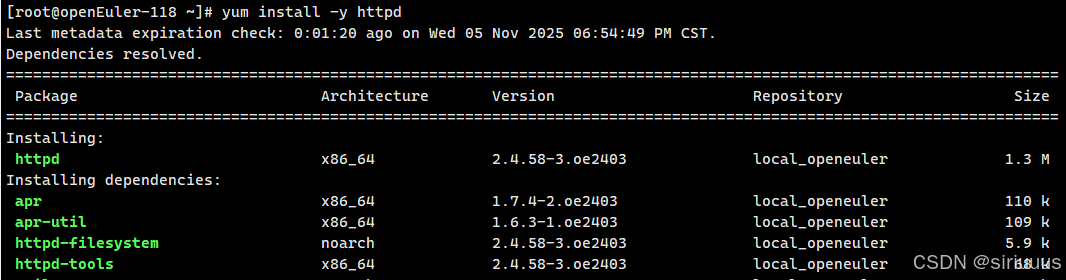

部署httpd服务
检测效果
4.4、lvs-rs2 部署 web 服务
4.4.1、定制本地镜像仓库

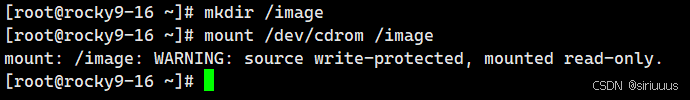

挂载磁盘

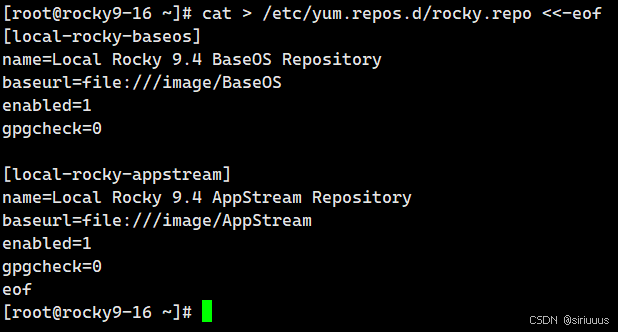

定制软件源

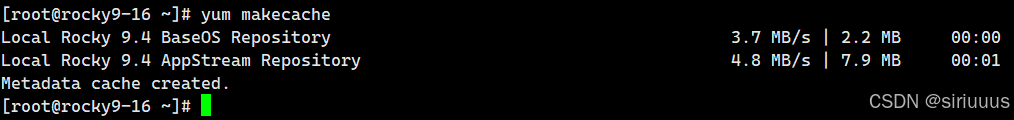

更新软件源
4.4.2、基本安全加固
关闭防火墙服务和selinux
4.4.3、部署 httpd 服务

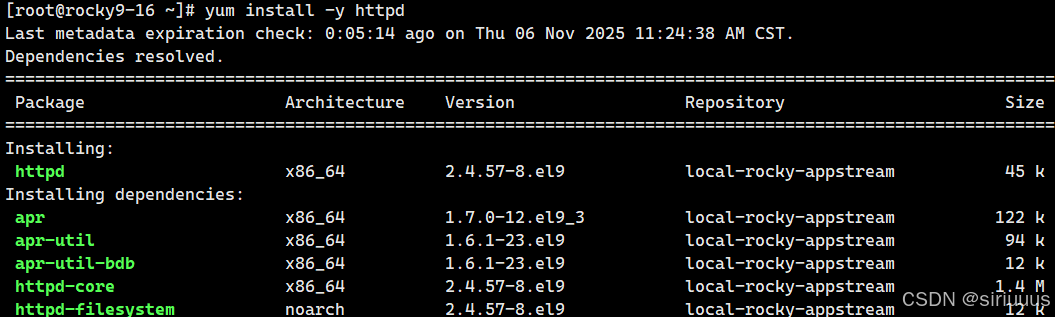

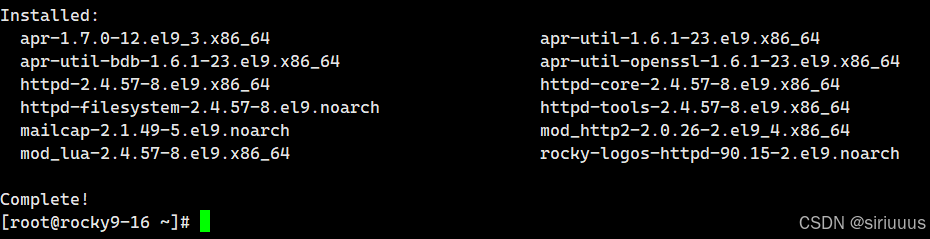

部署httpd服务
检测效果
4.5、lvs-server 主机定制集群
4.5.1、软件安装

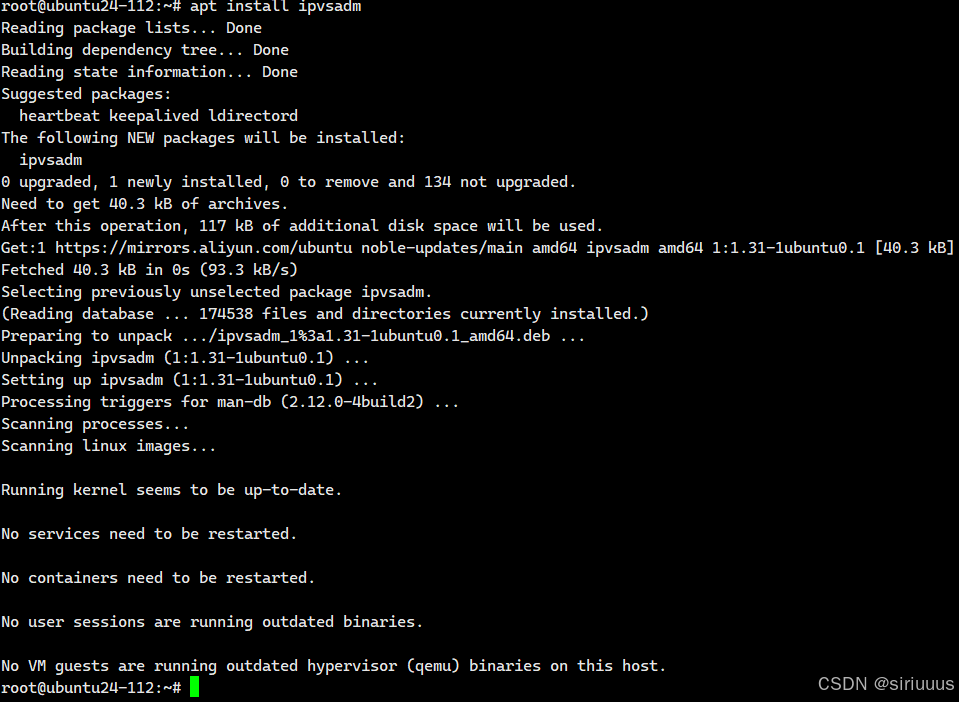

安装 ipvsadm 服务
4.5.2、集群环境部署
定制 lvs 集群服务（-s rr 指定轮询算法）
增加 rs 主机列表（-m 指定 NAT 模式）

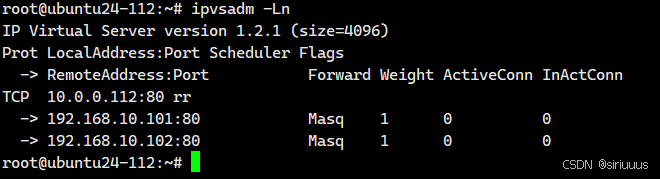

查看集群主机效果
4.6、测试总结
4.6.1、客户端测试

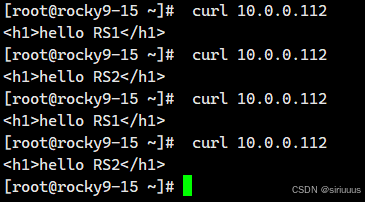

客户端访问 lvs 的对外 ip 地址
结果显示：实现了流量的正常转发效果，实现负载均衡。
4.6.2、实践总结
lvs 本质上是一种网络扩展性方案，所以在做实验的时候，基础网络的配置非常重要；
单机双网卡的配置以及 ip 数据转发的功能必须开启；
lvs 集群的配置流程：创建 lvs 集群服务，给 lvs 服务增加 rs 主机；
测试的时候，使用 curl 方式来测试，不要用 ping 方式测试。因为 ping 走的是 snmp 协议，而 lvs 转发到后端服务是基于 port 的。
