LabVIEW 高速图像实时系统
基于LabVIEW平台与 NI PXIe 硬件架构，构建了一套支持高分辨率、高帧频 CMOS 相机的实时图像采集显示系统。通过 PXIe-7962R 采集卡与 FPGA 模块的深度协同，解决了传统系统在多通道并行采集、高速数据传输中的瓶颈问题，已成功应用于某高端 CMOS 相机研发的测试验证环节，为相机性能优化提供了稳定可靠的数据流支撑。
需求
需求背景
目标 CMOS 相机分辨率达 2048×1536，帧频≥120fps，需同时支持 4 路并行数据输出（每路 8 位 LVDS 信号），传统 PCIe 采集卡存在传输延迟大、多通道同步性差等问题，无法满足测试需求。
关键挑战
单通道数据速率需达 120 Mb/s，四通道并行传输时总带宽超 480 Mb/s；
需实时显示图像并计算 MTF（调制传递函数）等参数，要求数据处理延迟≤10ms；
长期运行（≥72 小时）稳定性需达 99.9%，避免数据丢包或显示卡顿。
系统设计
1. 硬件架构
核心组件 | 型号 / 参数 | 功能说明 |
数据采集卡 | NI PXIe-7962R（Kintex-7 FPGA） | 支持 PXIe x4 总线，DMA 直接内存访问，实现无 CPU 介入的数据传输 |
接口转换模块 | 定制 LVDS-LVTTL 电平转换电路 | 匹配相机输出信号，含信号调理与阻抗匹配设计，确保 120 Mb/s 信号完整性 |
工控机 | 酷睿 i7-10700K，32GB DDR4，PCIe 3.0 | 运行 LabVIEW 应用程序，负责图像显示与参数计算 |
同步控制单元 | 基于 FPGA 的时序发生器 | 输出相机触发信号与采集卡同步时钟，确保多通道相位一致性 |

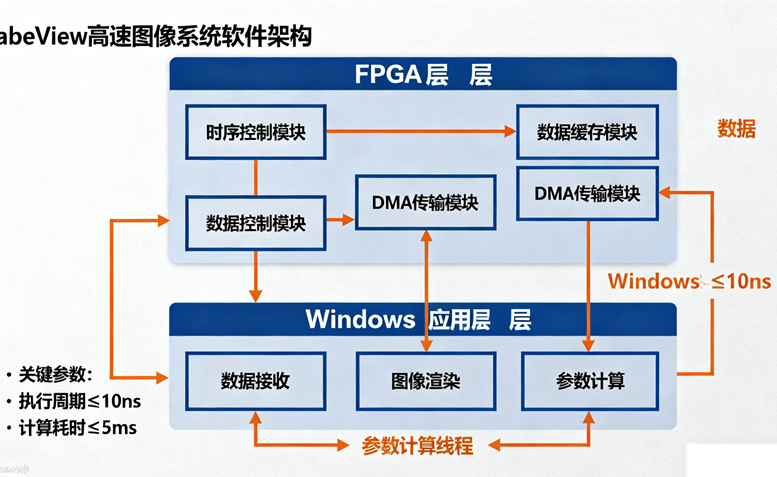

2. 软件架构（模块化设计）
FPGA 层（LabVIEW FPGA 模块）：
实现相机时序控制（行 / 场同步信号生成）、4 路并行数据缓存（采用双端口 RAM 乒乓操作）、DMA 传输触发，代码执行周期≤10ns。
Windows 应用层（LabVIEW）：
含数据接收线程（处理 DMA 中断）、图像渲染线程（调用 IMAQ Vision 库实时显示）、参数计算线程（MTF / 信噪比实时分析），通过队列机制实现线程间数据隔离。
技术实现
高速数据传输优化
采用 PXIe 总线直接内存访问（DMA），数据从采集卡 FPGA 直接写入工控机物理内存，绕开 CPU 中断处理，传输延迟降低至≤2ms；
四通道数据按 “通道 - 帧号” 索引存储，避免多线程数据竞争。
实时性保障
图像显示采用 “降采样预览 + 原始数据缓存” 模式：预览窗口显示 1/4 分辨率图像（降低 GPU 负载），原始数据保留用于后期分析；
MTF 计算基于滑动窗口算法，每帧仅处理感兴趣区域（ROI），单帧计算耗时≤5ms。
稳定性设计
硬件层面：接口电路加入 ESD 防护（±8kV 接触放电）与电源滤波（100nF+10μF 电容组合）；
软件层面：设计数据校验机制（每帧附加 CRC 校验码），异常时自动触发重新同步，72 小时连续测试丢包率≤0.01%。
参考点
硬件选型：优先选择支持 DMA 的 PXIe 采集卡（如 NI PXIe-796x 系列），避免因总线带宽限制影响高速传输；
FPGA 编程：多通道数据处理需采用并行逻辑设计，避免时序瓶颈（可参考 Xilinx Kintex-7 的 LVDS 接口约束）；
软件优化：LabVIEW 中使用 “生产者 - 消费者” 设计模式分离数据采集与处理，通过设置线程优先级（采集线程最高）保障实时性；
信号完整性：LVDS 布线需控制差分对阻抗（100Ω±10%），长度差≤5mm，减少信号畸变。
本系统可直接复用至以下场景：
高速工业相机在线检测（如 PCB 缺陷检测）；
激光雷达点云数据实时采集；
多光谱成像系统同步数据处理。
