如何用solidworks画螺纹线

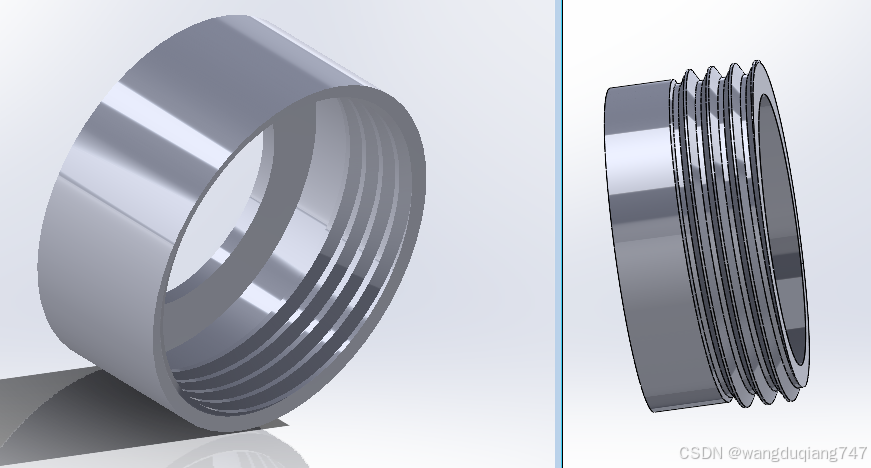

效果如图

前者盖子,后者筒子. 盖子可以拧到筒子上.
如何画

盖子

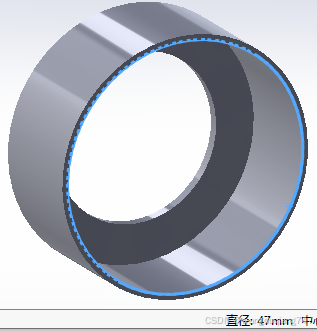

先画一个内径 47mm的 (为拉伸螺旋线留出空间,也就是螺旋线的外侧是47mm)

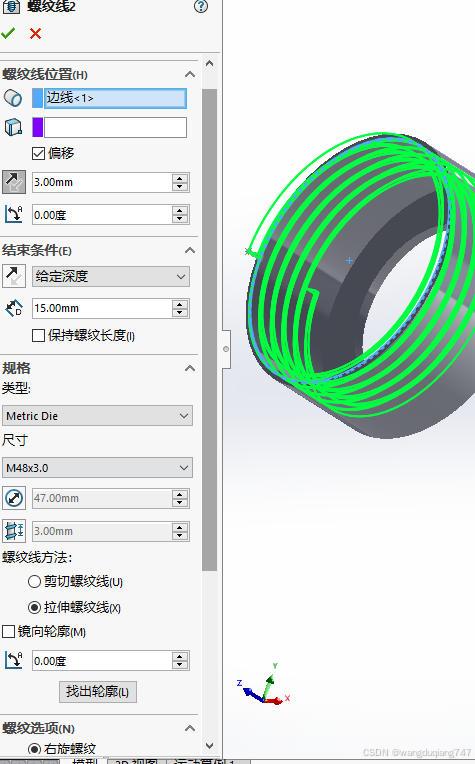

以47为边线画右旋拉伸螺纹线,要偏移一下,否则开头是封住的,就像另一头

筒子:

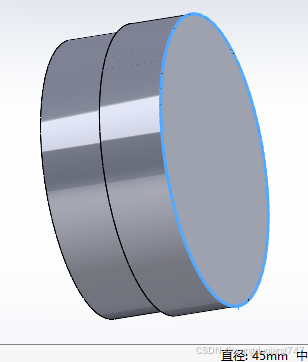

做一个剪切螺纹线,所以在原本的光柱上多画一个45mm的圆柱(应该是圆筒,但在这里无所谓)

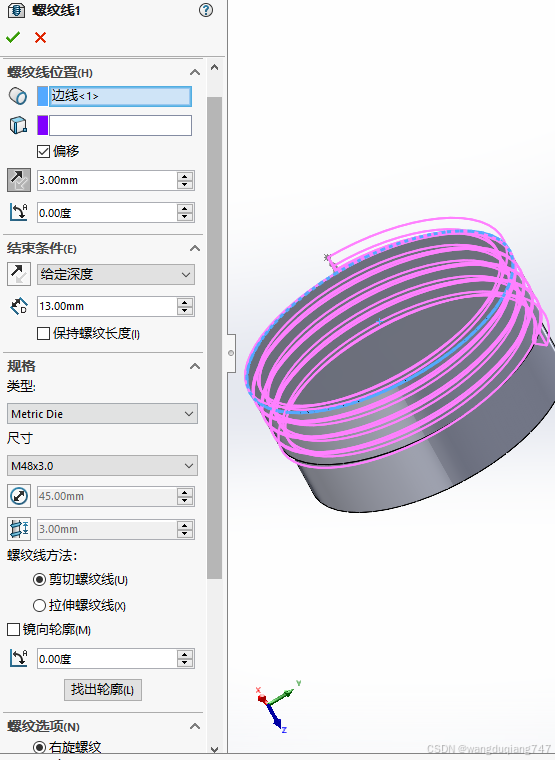

以45mm为边线画剪切螺纹线

总结
盖子作为螺母,做了以47为外边界的拉伸螺纹线
筒子作为螺丝,做了以45为外边界的剪切螺纹线.

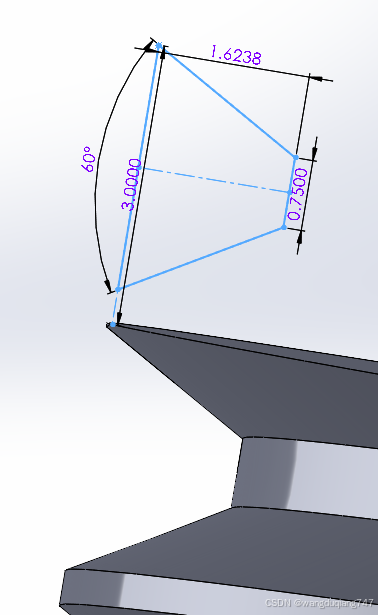

具体螺纹的横切面如下,也就是两套螺纹线会 (47-1.6238*2)-45 =43.8-45=-2.2 相交2.2mm. ok

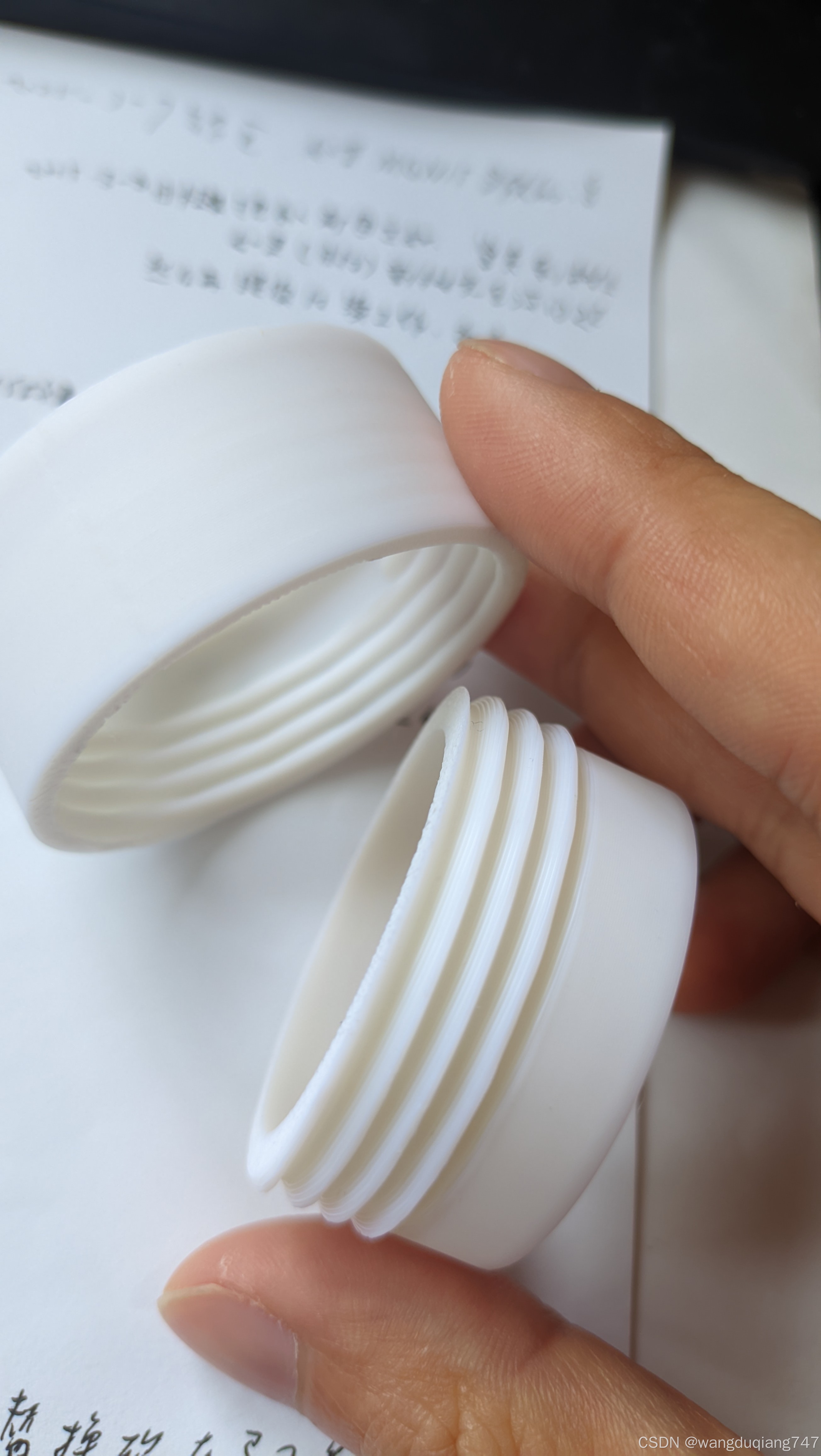

现实
