模拟电路-工程实践-磁珠的使用方法

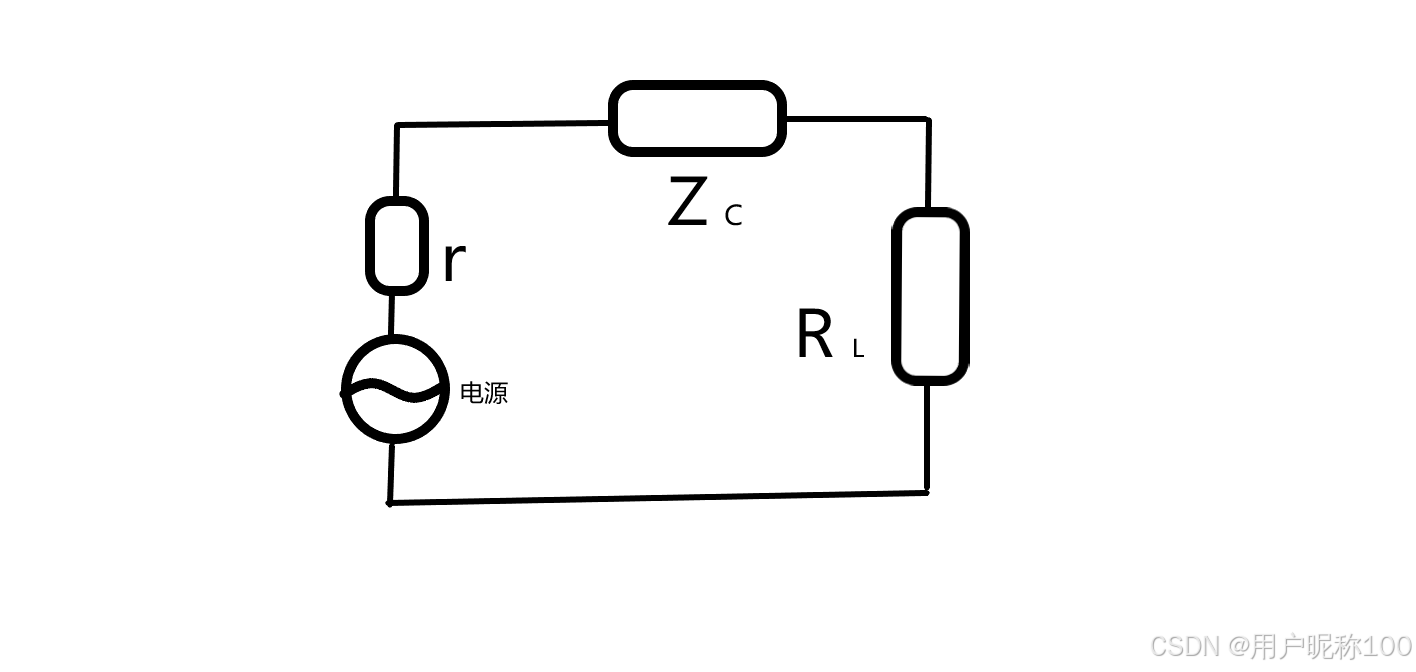

$$i=\frac{u}{r+Z_c+R_L}$$

磁珠$Z_c$，作为感性器件套在线上产生阻抗。

1. 当$Z_c>r+R_L$ ，那么磁珠会起主导作用，消耗能量。
2. $Z_c$的值，跟频率有关。
3. 即选择磁珠，要看电源内阻，负载阻抗，以及工作频率 来选取。
4. 磁珠主要分为抗高频干扰 和 抗低频干扰的。然而多数是抗高频干扰，因为空间辐射高频干扰较多，比如显示器，手机信号之类的（高于当前信号频率，甚至是几次谐波）。
