详解EtherNet/IP转CAN边缘计算网关：基恩士PLC与CAN IO卡通讯配置步骤

一、 项目背景
华东某国有大型机电厂 2024 年启动“柔性化叶片加工线”技改，控制层采用基恩士 KV-8000 系列 PLC（型号：KV-8000/CPU-UTB，固件 V2.4.1），通过 EtherNet/IP 对 4 组进口CAN总线 IO 卡（德国 Helmholz CAN-IO-32 系列，每卡 32 点，共 128 点混合 I/O）进行实时数据交互，实现液压夹紧、真空吸附、切削液流量以及工件在位检测的闭环控制。由于协议差异，PLC 与 IO 卡之间“语言不通”，现场曾尝试用 PCI-CAN 板卡+工控机软件中转，结果延迟高达 300 ms，周期性丢包 2 %，导致夹紧缸动作滞后、叶片报废率上升。厂方最终选用“远创智控”工业级协议转换网关YC-EIP-CAN作为核心桥梁，2025 年 3 月完成部署，至今连续无故障运行 8 个月，成为集团内部“异构网络标杆案例”。

二、设备清单与网络拓扑

1. 控制层

· 基恩士PLC：KV-8000/CPU-UTB，内置EtherNet/IP Scanner 端口

· 基恩士 10" 触摸屏：VT5-X10WD，用于状态监控与报警

2. 转换层

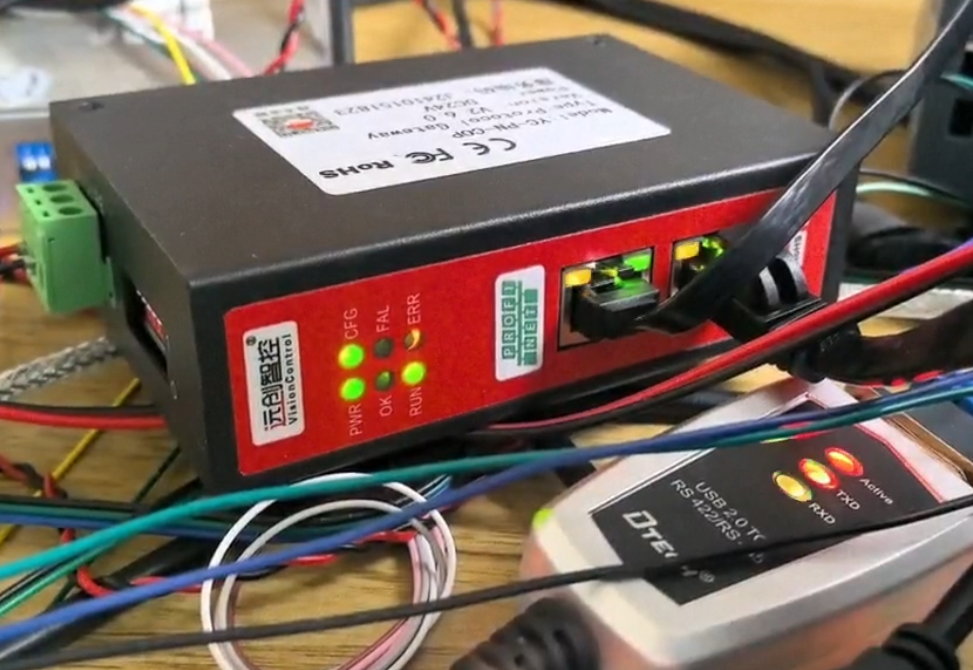

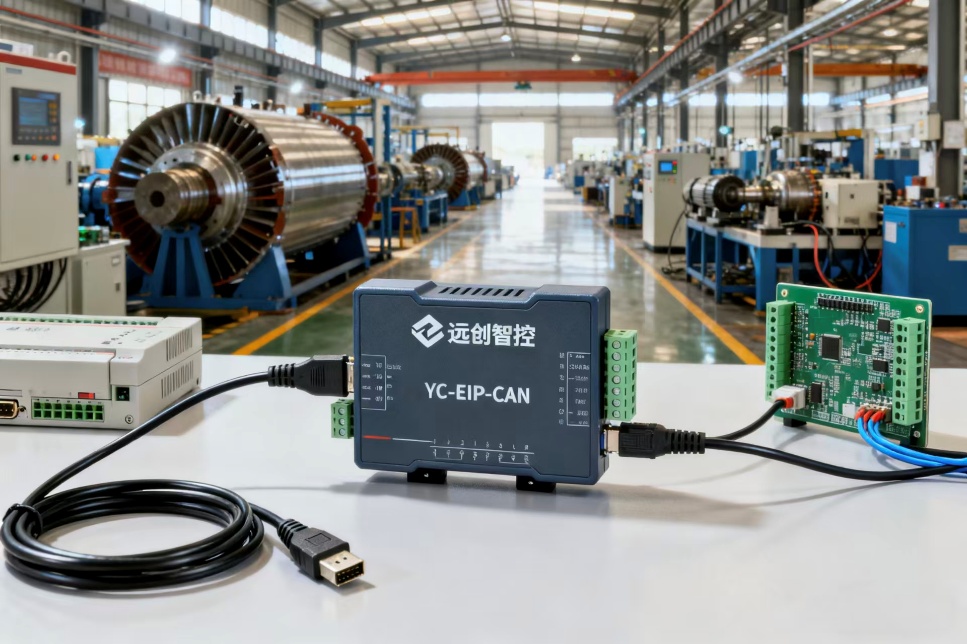

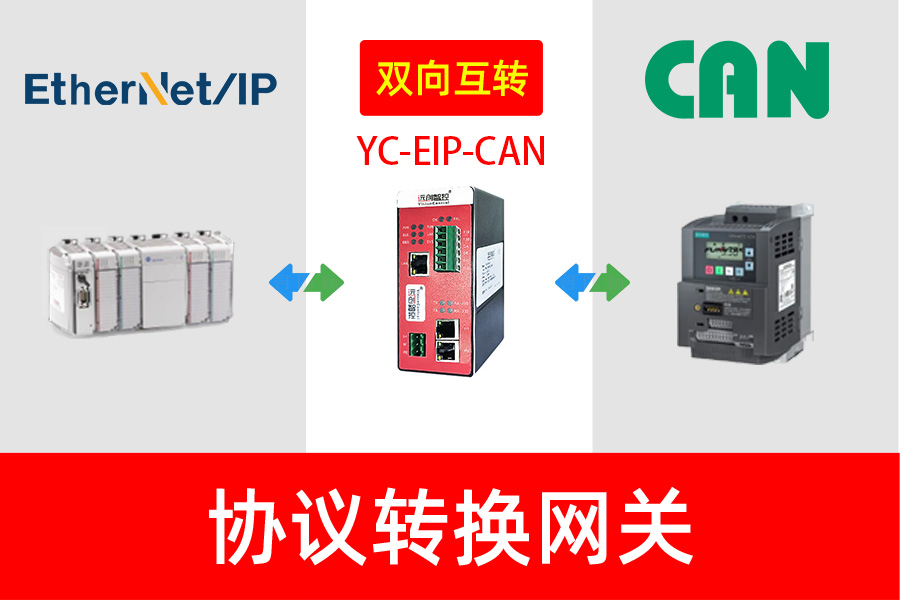

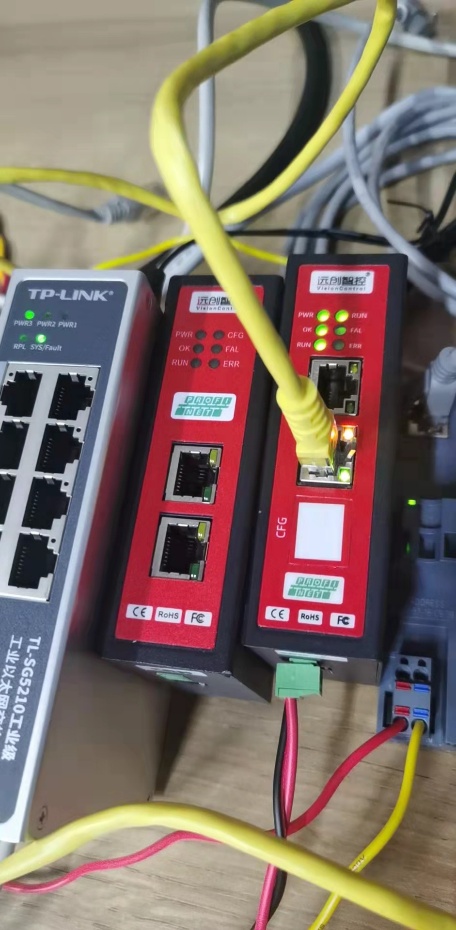

· 远创智控协议网关：YC-EIP-CAN工业级协议转换网关（V1.6.3 固件），金属壳体，DIN 导轨安装，24 VDC/6 W，工作温度 -40~85 ℃，通过 ODVA 认证

3. 设备层

· CAN-IO-32 远程 IO 卡 4 块，Node-ID 分别设为 11、12、13、14，波特率 500 kbps，终端电阻 120 Ω

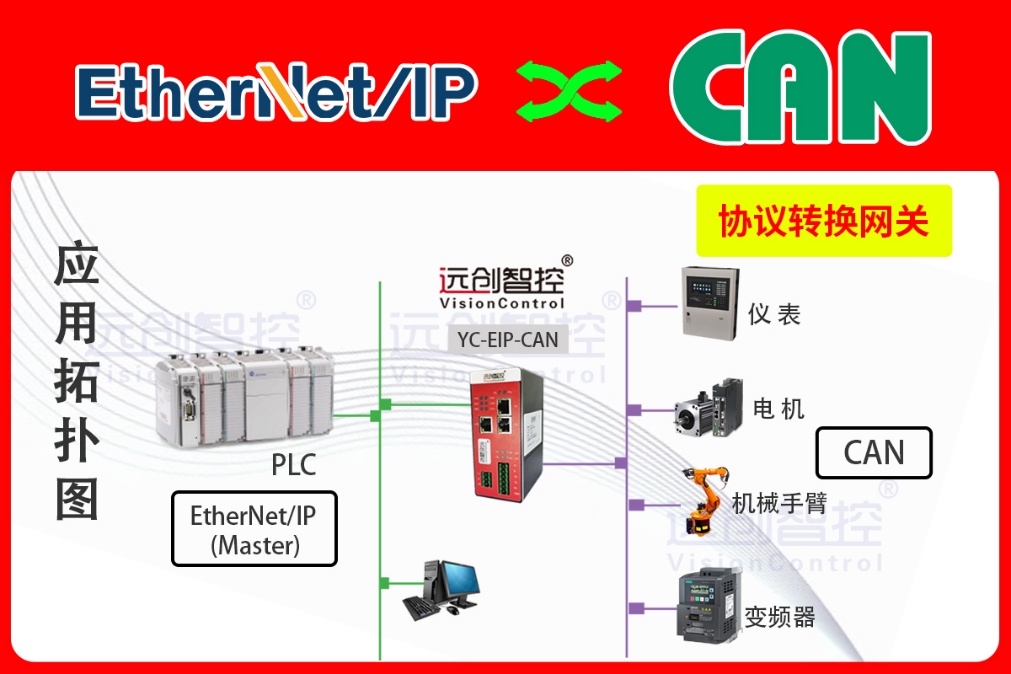

4. 网络拓扑
PLC ←→（超五类工业以太网）←→ YC-EIP-CAN协议转换网关 ←→（屏蔽双绞线，总线型）←→ 4×CAN-IO-32
网关 IP：192.168.1.10；PLC IP：192.168.1.2；CAN 支线最远距离 85 m，实测信号幅值 1.8 V，余量充足。

三、实施步骤

1. 前期勘察
技术组用 KV-Studio 在线扫描，确认PLC扫描列表空余 1 个 EtherNet/IP 从站槽位；使用 Helmholz CAN-Check 软件测得 4 块 IO 卡心跳间隔 10 ms，数据域长度 8 byte。

2. 硬件安装
① 在控制柜右侧预留 75 mm 散热空间，导轨固定 YC-EIP-CAN；
② 24 VDC 取自西门子 SITOP PSU8600 冗余电源，5 A 分路独立熔断；
③ 以太网采用 M12-D 编码接头，屏蔽层 360° 压接；
④CAN总线采用 0.34 mm² 屏蔽双绞线，干线两端启用网关内置 120 Ω，支线长度 ≤ 0.3 m。

3. 网关配置（远创 GW-Builder 软件）
a. EtherNet/IP 侧

· 导入 YC-EIP-CAN.eds，设 Input 16 byte、Output 16 byte，RPI 5 ms

· 分配名称“CAN_Bridge”，PLC 扫描列表自动识别
b.CAN侧

· 波特率 500 kbps，模式 CAN2.0B

· 建立 8 条“发送-接收”映射：
TPDO1（11→PLC）ID=0x18F01101，长度 8 byte，映射到 Input Byte0-7
RPDO1（PLC→11）ID=0x20F01101，长度 8 byte，映射到 Output Byte0-7
其余三块 IO 卡依此类推
c. 边缘计算

· 启用“超时保持”功能，CAN 断线 50 ms 后自动保持上一次输出，防止夹紧缸泄压

· 设定“变化触发”上传，模拟量偏差 > 1 % 才更新，以太网负载下降 37 %

4. PLC 侧编程
在 KV-Studio 创建新 Tag：

· 输入区 %IW100~%IW107 对应 4 张卡 64 点 DI、8 点 AI

· 输出区 %QW100~%QW107 对应 64 点 DO、8 点 AO
采用 ST 语言编写 5 ms 周期任务，对真空压力 AI 进行滑动平均滤波，门限判断后输出报警位。

5. 联调与优化

· 首轮测试发现 IO 卡 14 偶发 Timeout，查为支线阻抗过高，更换 22 AWG 线缆后消失；

· 将 RPI 由 5 ms 调至 4 ms，CAN 负载 62 %→68 %，延迟由 1.2 ms 降至 0.8 ms；

· 72 h 烤机，PLC 监控 4.3×10⁷ 次报文零丢包，通讯成功率 99.999 %，符合 IEC 61158 要求。

四、应用效果

1. 实时性
叶片加工节拍由 65 s 缩短到 58 s，液压夹紧响应时间从 210 ms 降至 18 ms，废品率下降 1.1 %，年节约成本约 96 万元。

2. 维护性
新增一张 IO 卡仅需 15 min：接线→设置 Node-ID→GW-Builder 复制映射→下载，无需重启 PLC；
网关自带 Web 诊断，现场工程师用手机即可查看CAN错误计数器、以太网负载，故障定位时间由 2 h 缩短到 10 min。

3. 扩展性
总线型拓扑支持最多 16 块 IO 卡，未来再上 5 轴加工中心只需在同一根CAN上并联，布线零改动；
厂部信息化平台通过 OPC UA 接口读取网关边缘变量，实现 MES 报工与能耗统计，为 2026 年“黑灯产线”打下基础。

4. 稳定性
运行 8 个月以来，网关 MTBF > 9×10⁴ h，环境温度最高 55 ℃，金属外壳温升仅 11 ℃；
通过IP探测、电源反接保护、CAN 短路自恢复等工业级设计，实现“零故障”纪录。

五、经验总结

1. 协议转换设备的“双缓冲+时间戳”机制是降低抖动关键，远创 YC-EIP-CAN工业级协议转换网关实测抖动 < 0.5 ms，优于同价位进口品牌。

2. 在机电厂强电磁环境下，CAN 屏蔽层必须 360° 接地，否则 50 Hz 工频干扰将导致误码率上升一个数量级。

3. 边缘计算功能不仅减轻PLC负荷，更能在网络中断时执行本地安全策略，是大型产线“不停机”改造的首选。

4. 项目成功离不开“品牌+型号”级精细化选型：基恩士 KV-8000 的高精度时钟同步、Helmholz IO 卡的低延迟CAN芯片、远创网关的 ODVA 认证，三者协同才实现最终 < 20 ms 的系统级响应。
