第五章：构建用户界面（UMG） - 游戏内HUD
本章概述
在第四章中，我们实现了游戏的交互系统，现在需要为玩家提供清晰的信息反馈。本章将使用UE5的UMG（Unreal Motion Graphics）系统创建完整的用户界面，包括游戏HUD、开始菜单和结束界面。
本章学习目标：
- 掌握UMG控件蓝图的基本创建和使用方法
- 学习使用Canvas Panel进行UI布局管理
- 理解数据绑定的原理和应用
- 实现完整的游戏界面流程管理
- 掌握UI动画和交互效果的制作
5.1 理解UMG和游戏UI架构
UMG基础概念
UMG是虚幻引擎的视觉UI创作工具，允许开发者通过拖放方式设计用户界面。在打地鼠游戏中，我们需要创建三种主要界面：
- HUD（平视显示器）：游戏进行时显示的实时信息
- 开始菜单：游戏启动时的主界面
- 结束界面：游戏结束时的结果展示
UI系统架构设计
UI管理系统：
PlayerController（UI管理器）
├── 开始菜单（WBP_MainMenu）
├── 游戏HUD（WBP_HUD）
└── 结束界面（WBP_GameOver）
5.2 创建游戏HUD界面
步骤1：创建HUD控件蓝图
-
新建控件蓝图

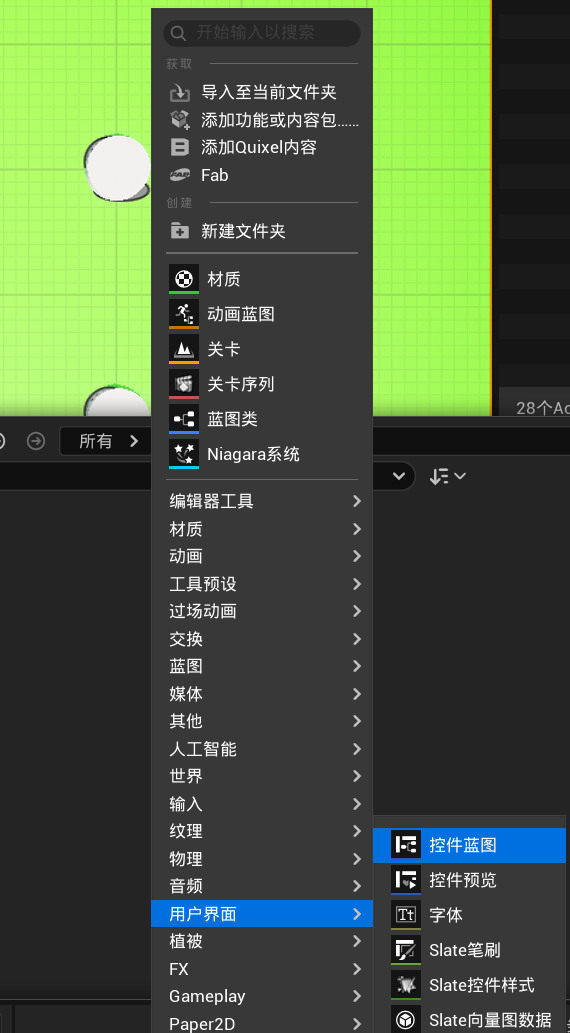

- 在内容浏览器中右键 → 用户界面 → 控件蓝图→ 用户控件 - 命名为WBP_HUD - 保存到UI文件夹
-
设计HUD布局
使用画布面板（Canvas Panel）作为根容器 添加以下UI元素： - 分数文本（ScoreText）：左上角 - 时间文本（TimeText）：右上角
步骤2：设置HUD视觉样式
- 配置文本属性

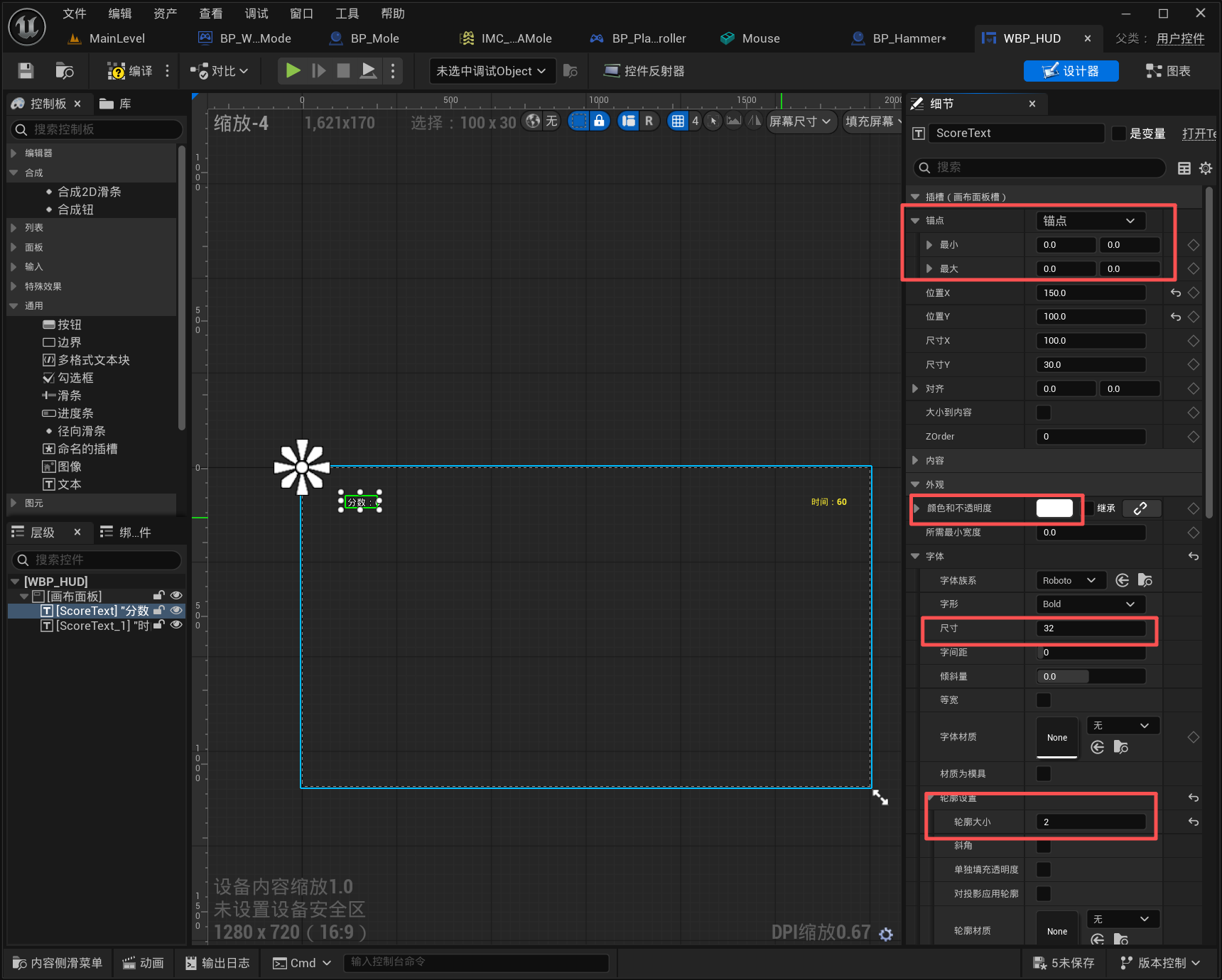

分数文本（ScoreText）： - 内容："分数: 0" - 字体大小：32 - 颜色：白色带黑色描边 - 锚点：左上角（Top Left）时间文本（TimeText）： - 内容："时间: 60" - 字体大小：28 - 颜色：黄色（时间不足时变红） - 锚点：右上角（Top Right）
- 使用锚点实现自适应布局
设置正确的锚点确保在不同分辨率下UI元素位置正确： - 分数文本：左上锚点，偏移(50, 50) - 时间文本：右上锚点，偏移(-50, 50)
步骤3：实现数据绑定
- 创建绑定函数

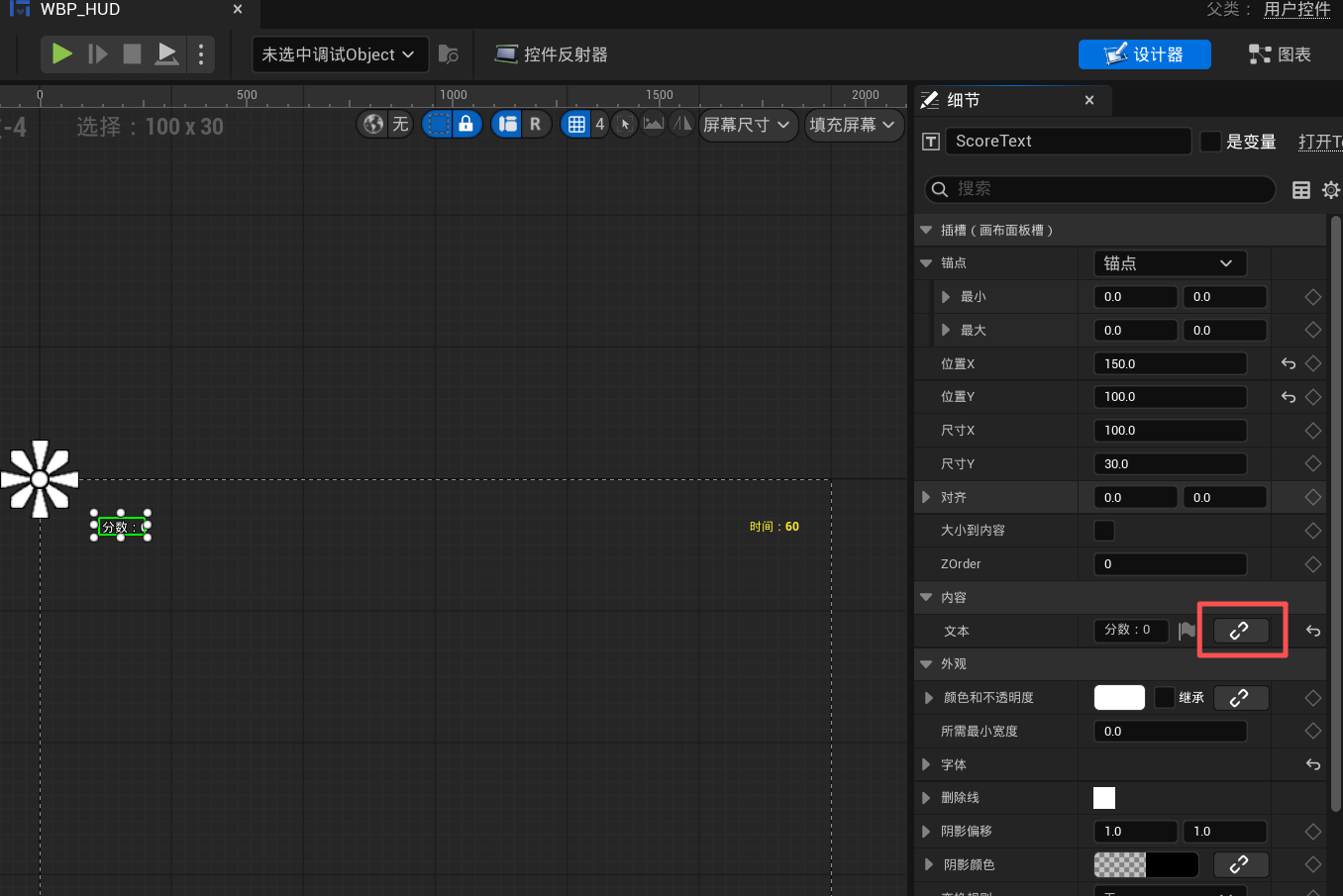

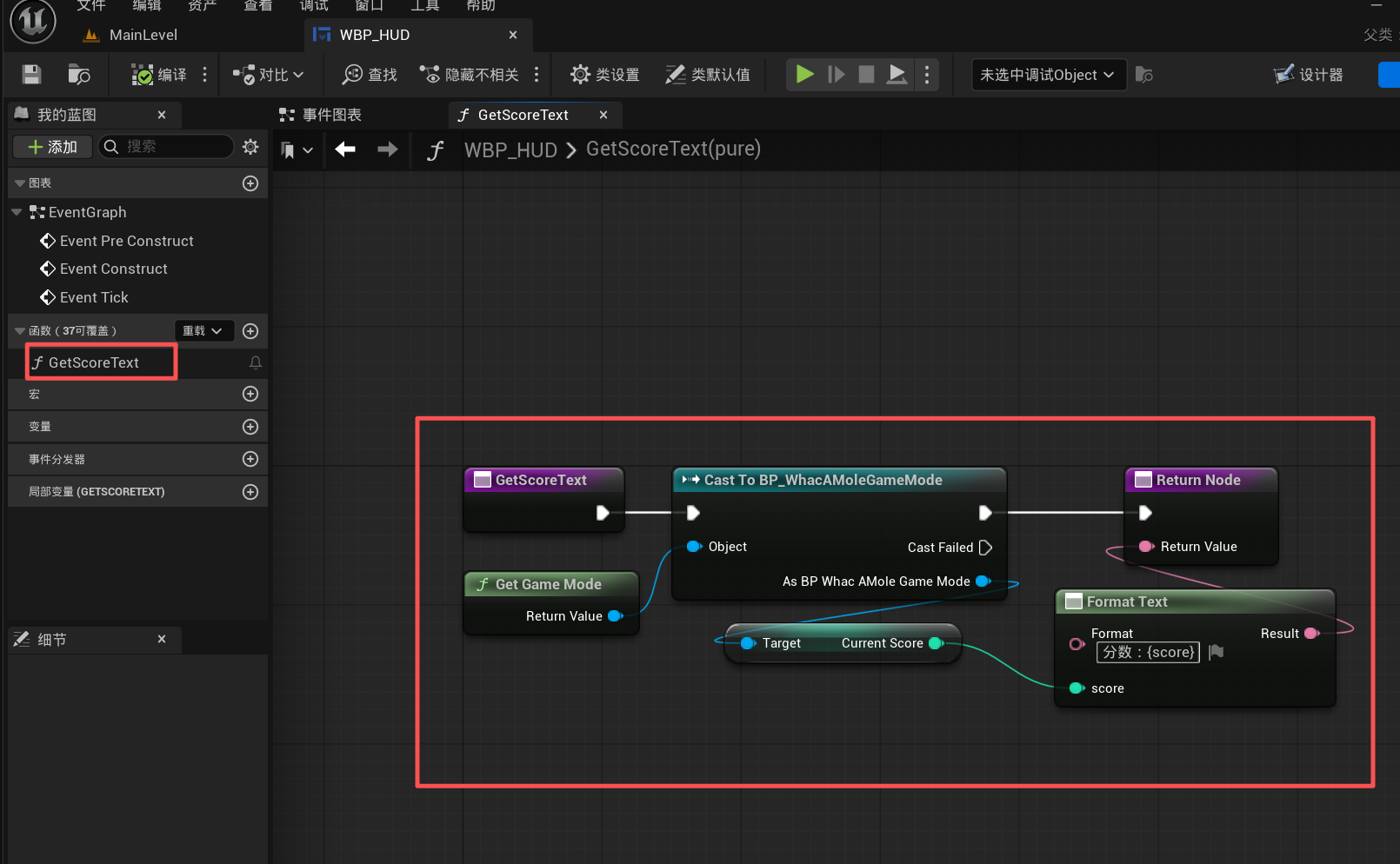

为分数文本创建绑定： - 选择ScoreText → 点击文本后面的链条按钮 → 创建绑定 - 函数名：GetScoreText - 逻辑：返回"分数: " + 游戏模式中的CurrentScore

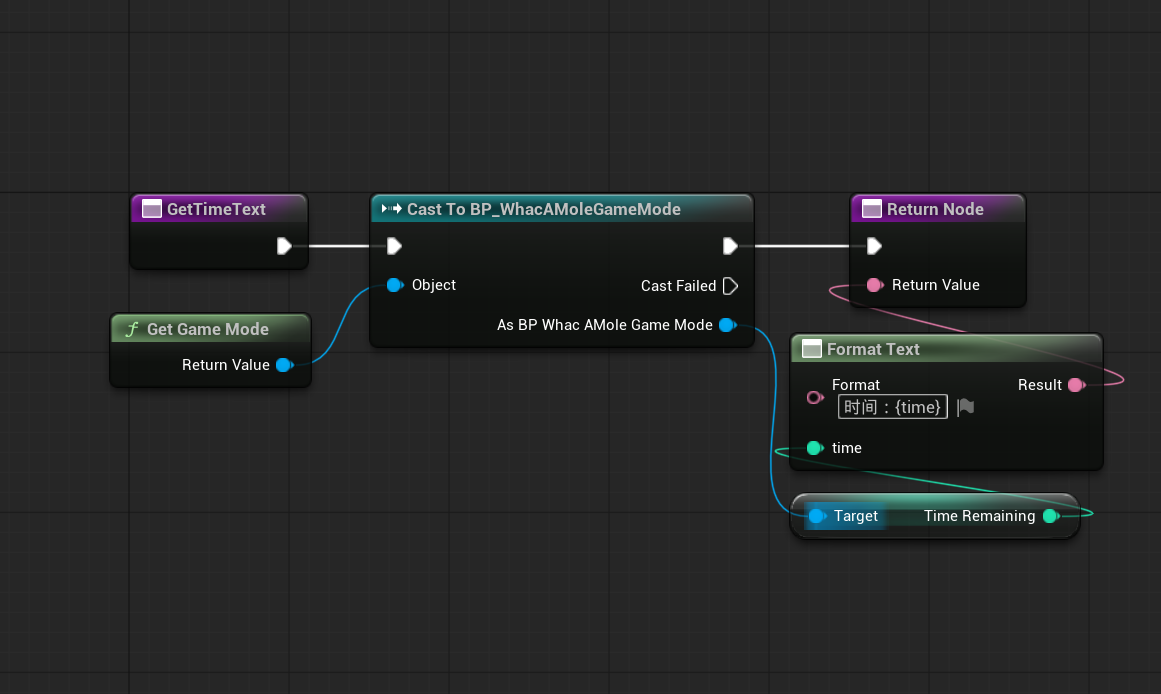

为时间文本创建绑定：
- 函数名：GetTimeText
- 逻辑：返回"时间: " + 游戏模式中的TimeRemaining
5.3 创建开始菜单
步骤4：设计开始菜单界面

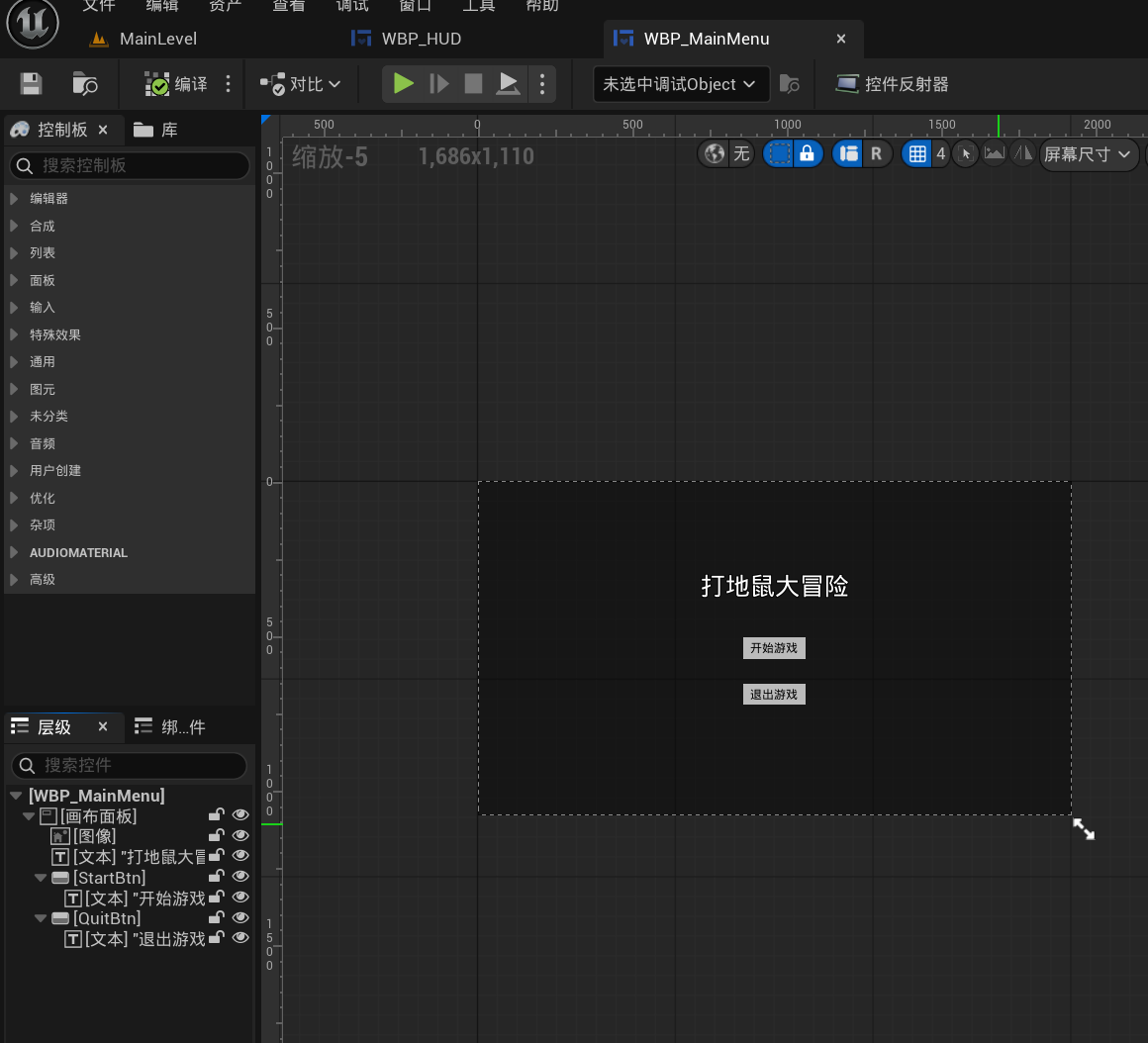

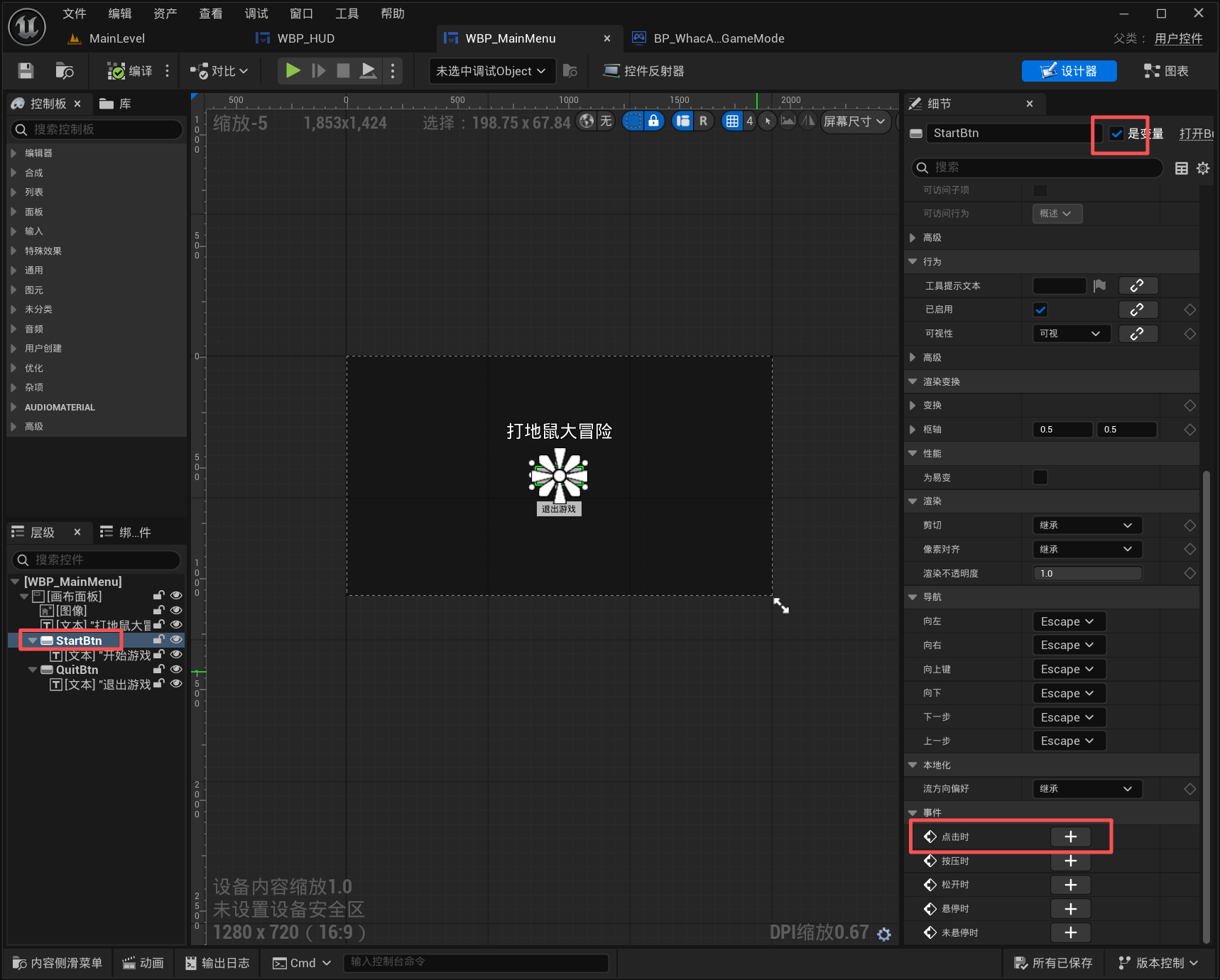

- 创建WBP_MainMenu控件蓝图
UI元素组成： - 背景图片（覆盖全屏） - 游戏标题文本（"打地鼠大冒险"） - 开始游戏按钮 - 退出游戏按钮
步骤5：实现按钮功能
-
修改GameMode

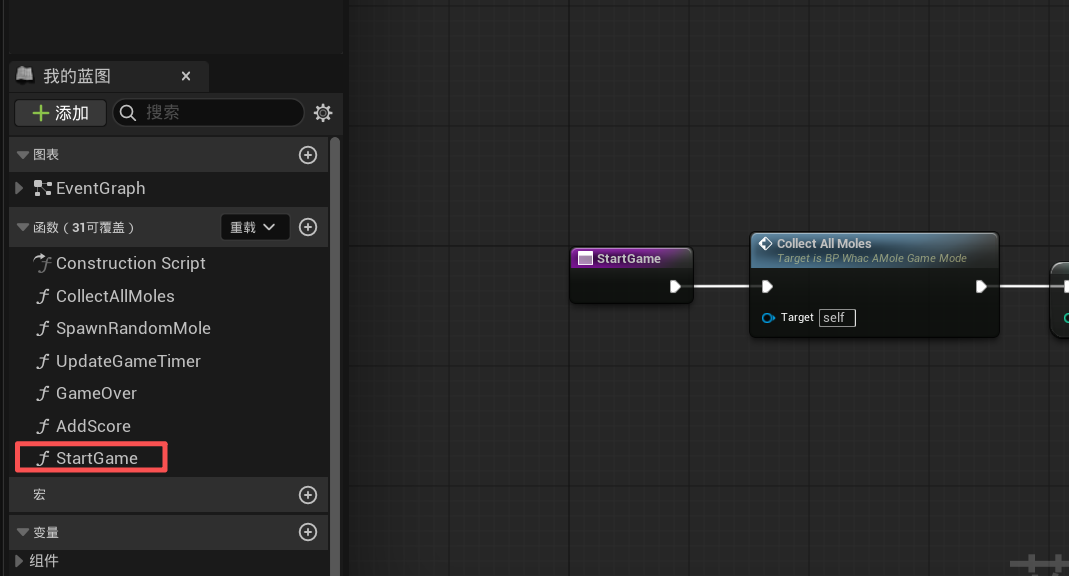

- 添加StartGame函数
- 将BeginPlay后面的节点移动到StartGame里
-
按钮事件绑定

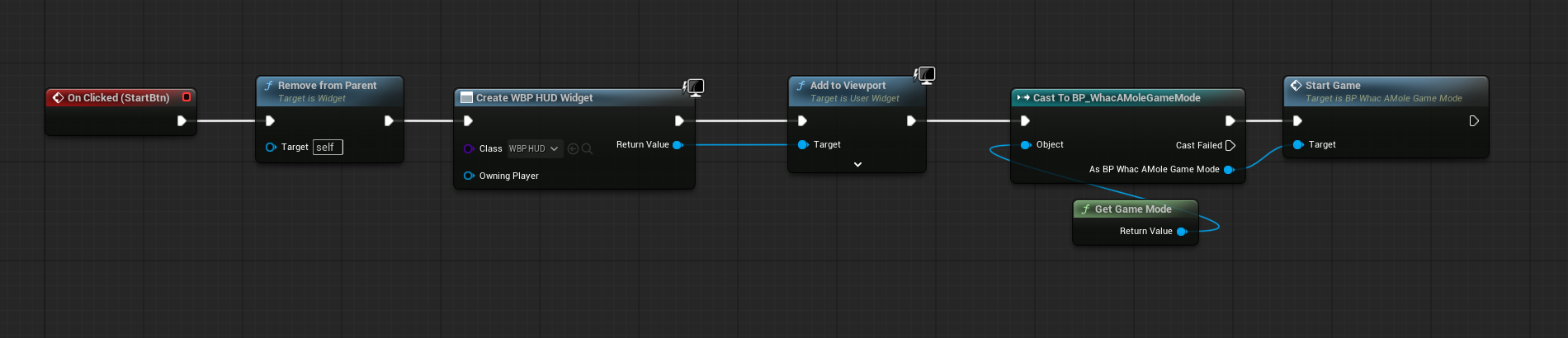

开始游戏按钮（OnClicked事件）： - 移除开始菜单（Remove From Parent） - 创建并显示HUD界面 - 调用GameMode的StartGame函数

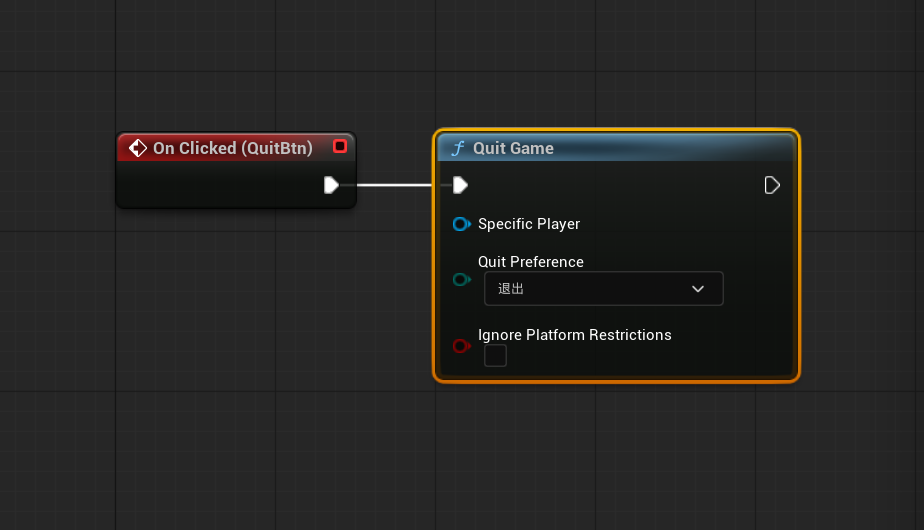

退出游戏按钮（OnClicked事件）：
- 调用Quit Game节点退出游戏

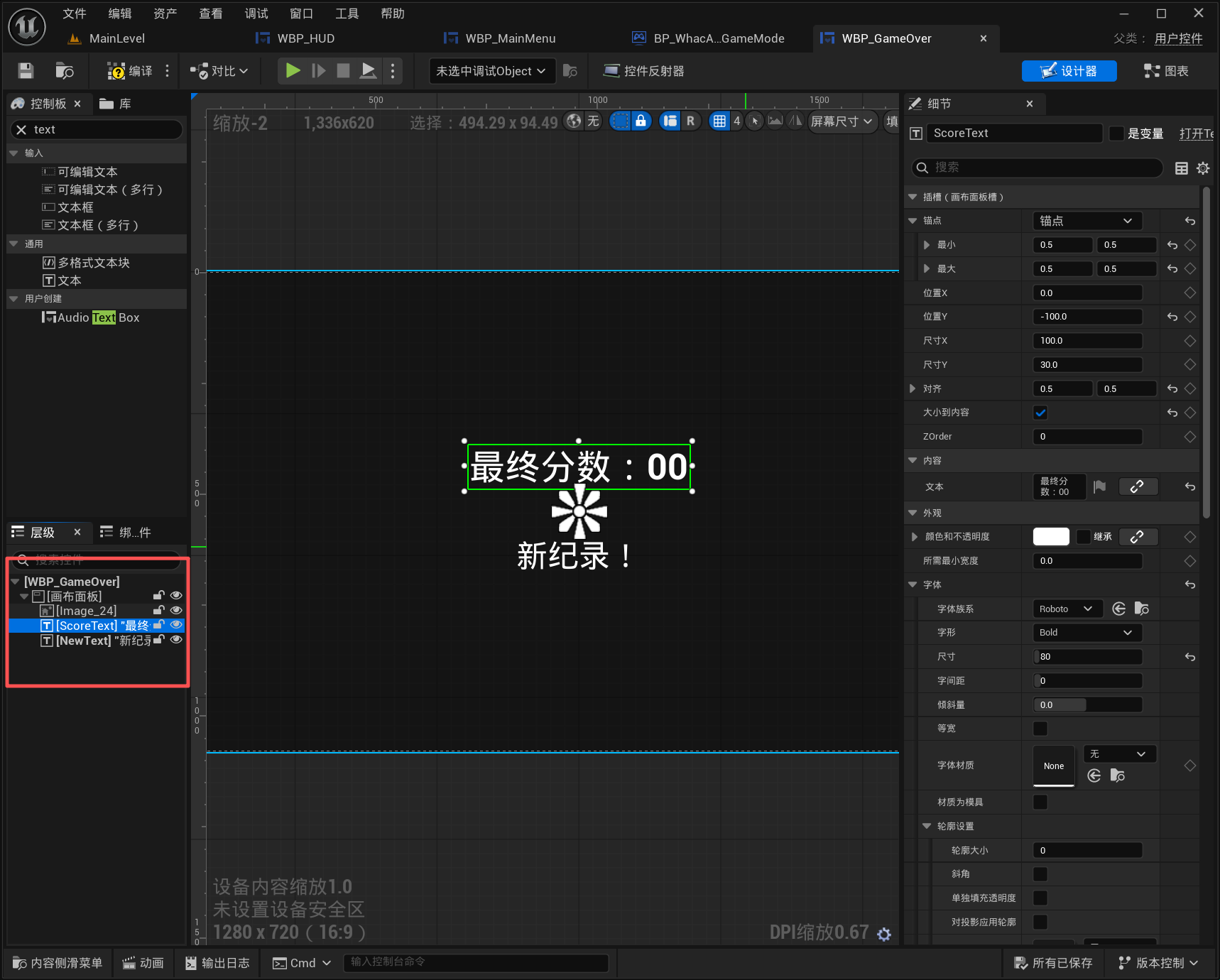

## 5.4 创建结束界面### 步骤6：设计游戏结束界面1. **创建WBP_GameOver控件蓝图**
UI元素组成：
- 半透明黑色背景
- "游戏结束"标题
- 最终分数显示
- 最高分记录（如果破纪录）
- 重新开始按钮
- 返回主菜单按钮
2. **实现数据展示**

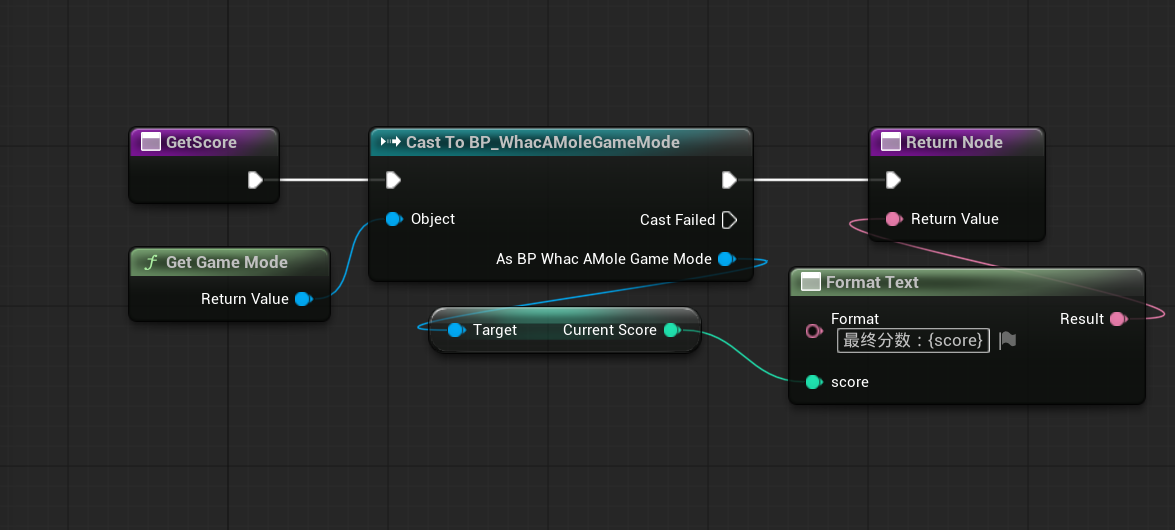

最终分数绑定：
- 绑定到GameMode的CurrentScore
- 显示格式：“最终分数: {Score}”
最高分显示：
- 与本地存储的最高分比较
- 如果破纪录，显示"新纪录!"提示
## 5.5 高级UI功能实现
### 步骤7：实现暂停菜单1. **暂停菜单设计**

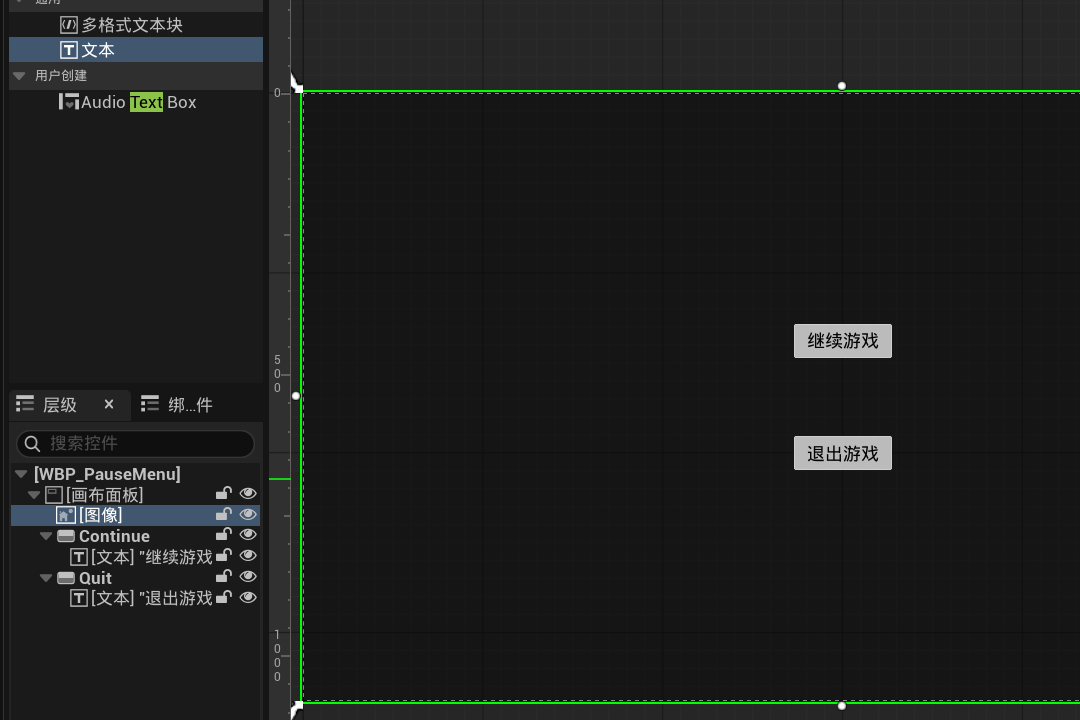

添加暂停菜单（WBP_PauseMenu）：
- 半透明背景
- 继续游戏按钮
- 退出游戏按钮
2. **暂停逻辑实现**

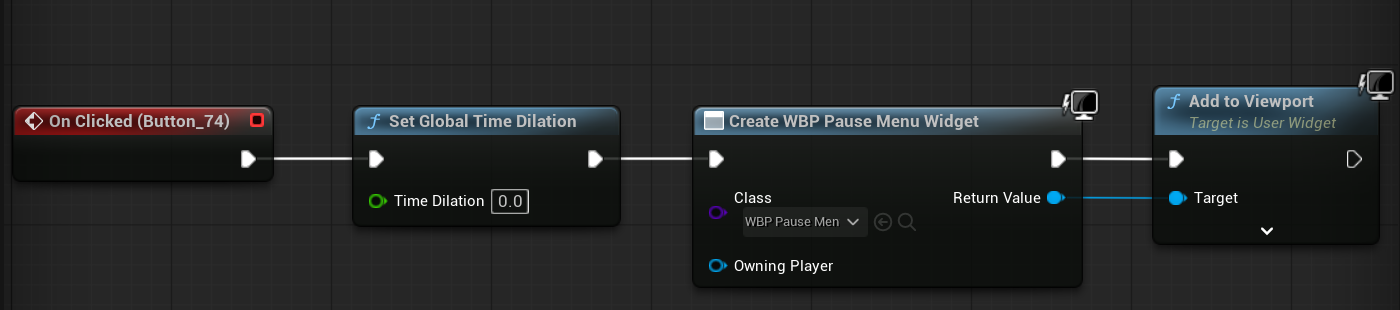

暂停功能：
- 在WBP_HUD时间显示控件下面添加暂停按钮
- 设置游戏时间膨胀为0（暂停游戏逻辑）
- 显示暂停菜单
- 设置UI输入模式

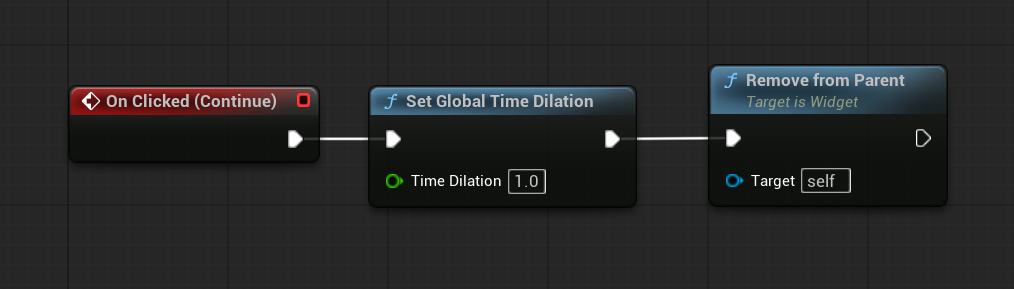

继续游戏：
- 恢复游戏时间膨胀
- 隐藏暂停菜单
- 恢复游戏输入模式
## 5.7 UI优化和最佳实践### 步骤8：性能优化技巧1. **UI渲染优化**
优化建议：
- 使用适当的UI元素可见性设置（Visible/Hidden/Collapsed）
- 避免不必要的Tick事件
- 使用材质实例代替动态材质
- 合理设置UI更新频率
2. **内存管理**
良好的UI内存管理：
- 及时销毁不再需要的UI实例
- 使用对象池管理频繁创建的UI元素
- 避免内存泄漏：确保UI移除时清理所有引用
### 步骤9：多分辨率适配1. **响应式布局设计**
适配不同屏幕比例：
- 使用锚点（Anchors）而非绝对位置
- 设置安全区域边界
- 测试常见分辨率：1920x1080、2560x1440、3840x2160等
2. **字体和缩放设置**
确保可读性：
- 使用矢量字体避免锯齿
- 设置合适的DPI缩放规则
- 测试小屏幕下的可读性
## 5.8 完整集成测试### 步骤10：全面测试UI系统1. **功能测试清单**
✅ 开始菜单正常显示，按钮功能正常
✅ 游戏HUD实时更新分数和时间
✅ 结束界面正确显示最终分数
✅ 界面切换流畅，无闪烁或延迟
✅ 输入模式切换正确（游戏/UI模式）
✅ 多分辨率下UI布局正常
2. **用户体验测试**
重点测试项：
- 界面切换动画是否流畅
- 按钮反馈是否及时明确
- 文本可读性（颜色、大小、对比度）
- 操作流程是否符合直觉
## 5.9 常见问题解决方案**问题1：UI绑定不更新**
- 检查绑定函数是否正确实现
- 确认事件分发器已正确绑定和触发
- 验证变量同步机制**问题2：UI元素位置错乱**
- 检查锚点设置是否正确
- 确认不同分辨率下的布局表现
- 验证Canvas Panel的尺寸设置**问题3：输入响应异常**
- 检查输入模式设置（GameOnly/UIOnly/GameAndUI）
- 确认鼠标可见性设置
- 验证焦点管理逻辑**问题4：内存泄漏**
- 确保UI移除时清理所有事件绑定
- 使用引用检查工具验证内存释放
- 测试长时间游戏的稳定性## 5.10 本章完整UI结构### 控件蓝图架构：
WBP_MainMenu（开始菜单）
├── 背景图片
├── 标题文本
├── 开始按钮
└── 退出按钮
WBP_HUD（游戏HUD）
├── 分数文本（数据绑定）
├── 时间文本（数据绑定）
└── 连击提示（动画控制）
WBP_GameOver（结束界面）
├── 结果标题
├── 分数显示（动画效果）
├── 重新开始按钮
└── 主菜单按钮
### PlayerController中的UI管理逻辑：
```plaintext

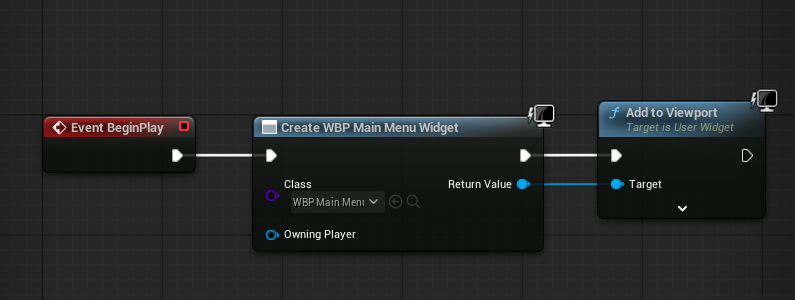

事件BeginPlay → 显示开始菜单 → 设置UI输入模式开始游戏事件 → 隐藏开始菜单 → 显示HUD → 设置游戏输入模式游戏结束事件 → 隐藏HUD → 显示结束界面 → 设置UI输入模式
5.11 本章总结
已完成的核心功能：
- ✅ 创建了完整的游戏HUD界面，实时显示分数和时间
- ✅ 实现了开始菜单和结束界面
- ✅ 建立了完整的UI管理系统和流程控制
- ✅ 添加了UI动画和交互效果
- ✅ 实现了多分辨率适配和性能优化
技术要点回顾：
- UMG控件蓝图是创建UI的主要工具
- 数据绑定确保UI与游戏状态的实时同步
- 锚点系统是实现响应式布局的关键
- 合理的UI架构设计便于维护和扩展
5.12 下一步预览
在第六章中，我们将：
- 为游戏添加完整的音效系统
- 实现背景音乐和场景音效
- 添加地鼠音效和击打反馈音效
- 学习音效资源管理和优化
作业：
- 完善HUD的视觉效果，添加图标和进度条等元素
- 测试不同分辨率下的UI表现，确保布局正确
- 尝试添加更多的UI动画效果，提升用户体验
当前项目状态：
现在你的打地鼠游戏已经拥有了完整的用户界面系统！玩家可以通过清晰的UI了解游戏状态，体验完整的游戏流程。
在下一章中，我们将为游戏添加音效，让游戏体验更加沉浸和完整。
如果在实现UI过程中遇到任何布局或绑定的问题，欢迎在评论区讨论具体现象！
