交换机路由器基础（三）--常见接口、线缆和器件
常见接口

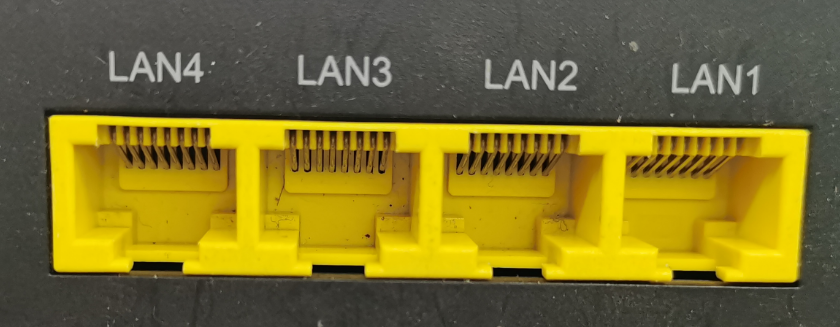

RJ45
用于连接双绞线（以太网线），支持10/100/1000/2500Mbps/10Gbps等速率；路由器分WAN口和LAN口，WAN口接到调制解调器（如光猫）获取上网IP，LAN口接局域网设备如电脑、打印机、IP电话机等有线设备。
无线接口

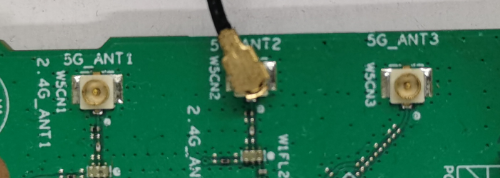

电路板上的天线扣子，接内置天线或外置天线，提供WLAN功能，支持2.4G、5G和6G频段（国内不开发6G），支持多天线，家用路由器一般支持2*2 到4*4
RJ11

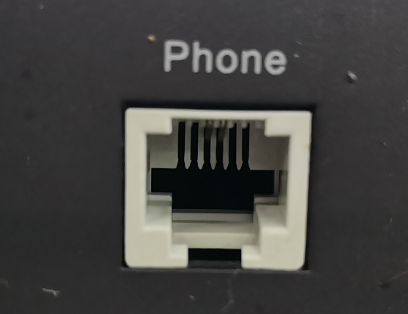

主要用于传统电话线、调制解调器（Modem）及低速数据通信，传输模拟语音信号或48V直流供电；路由器的RJ11接口分两种，一种通过电话线接到DSL局端进行拨号上网，一种接到传统的电话机提供语音业务。
SFP
可插拔光模块，支持RJ45电口、LC接口、SC接口等多种接口，速率从100M至100Gbps

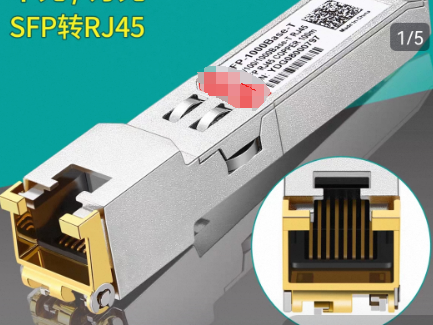

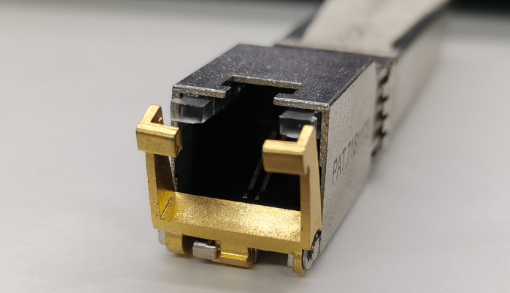

光转电模块（RJ45接口）
实现光口转成电口，接RJ45以太网网线，支持千兆和万兆速率；

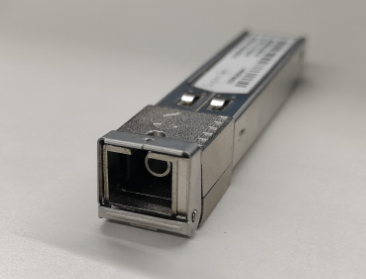

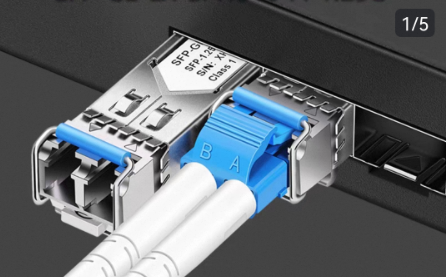

单模双纤LC接口光纤模块
最常见的光模块，接双纤LC小方头光纤，两根光纤一收一发。

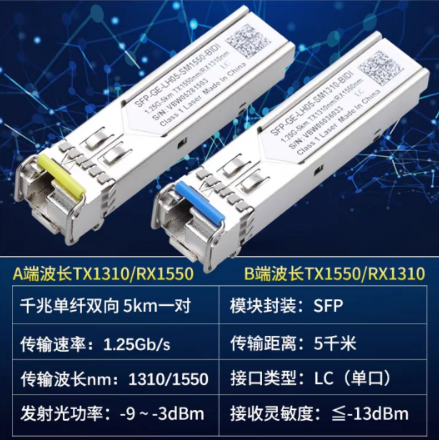

单模单纤LC接口光纤模块

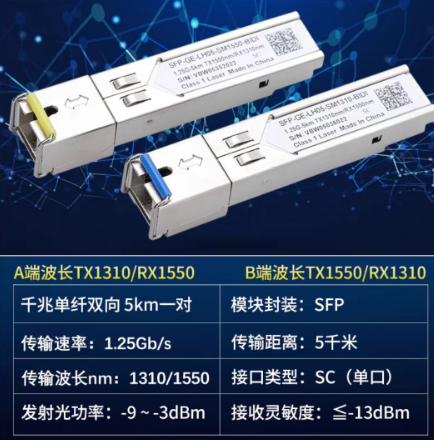

接LC小方头单纤光纤，分A端和B端，需要配对使用，收发波长是1310和1550，相对于双纤LC模块可以节省一半光纤。
单模单纤SC接口光纤模块
接SC方头单纤光纤，分A端和B端两种，需要配对使用，收发波长是1310和1550，
PON口模块
光口转PON口，模块内置ONU功能，插在路由器上变成一个PON网关。
G.hn模块
光口转成RJ11电话口，最高速率支持1Gbps，主要为了利用现存的双绞线资源，避免房屋重新布光纤。
PON接口

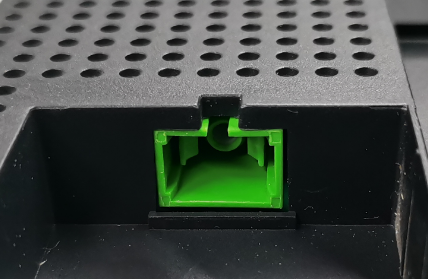

接口是SC方头，分蓝色和绿色两种，前者接蓝色的SC/UPC或SC/PC的光纤插头，后者接绿色的SC/APC的光纤插头
USB接口
分成USB2.0和USB3.0，主要接外置设备提供额外功能，常见的包括接USB存储器如U盘，实现局域网内的文件共享，如搭建家庭多媒体库，或者接USB上网卡，将路由器变成一个FWA网关。
Console口

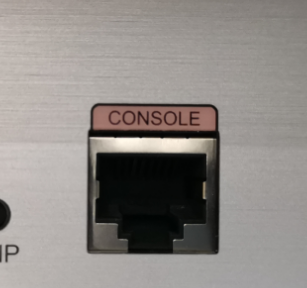

管理接口，通过串口线连接PC进行设备配置和维护管理，主要分TTL引脚和RJ45口两种。前者用于家用路由器等小型设备上，仅用用于研发阶段的配置和故障排查，后者主要用于多口交换机和路由器上，主要用来进行维护管理。
TTL引脚
分VCC、GND、TX、RX四种引脚，通过杜邦线接到RS232转TTL模块。
RJ45接口
外形跟普通的以太网口一样，接专门的RS232转RJ45的串口线，需要注意的是每个厂家的对RJ45引脚定义有差异，RS232转RJ45的线也存在差异。
常见线缆和器件
以太网线

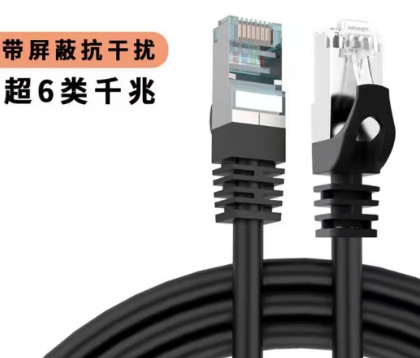

符合IEEE 802.3标准的双绞线，按两端的线序差异分成直连网线（两端均为T568A或T568B）和交叉网线（一端为T568A，另一端为T568B）；按电气性能和传输能分成五类线（CAT5）、超五类线（CAT5e）、六类线（CAT6）、超六类线（CAT6e）、七类线（CAT7）、八类线（CAT8）以及以及被淘汰的一类线到四类线。
电话线

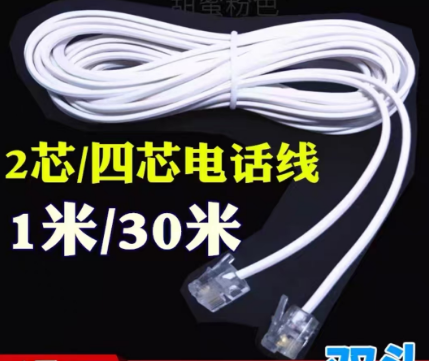

接电话口或DSL接口，按芯数可分为2芯、4芯和6芯，家庭市话多采用2芯线。
光纤

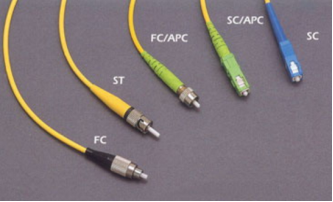

光纤（Optical Fiber）是一种利用光的全反射原理传输光信号的纤维，按接口类型分成FC、ST、FC/APC、SC\APC、SC\UPC、LC等等。PON接口最常用的是SC/UPC和SC/APC方头.
同轴电缆

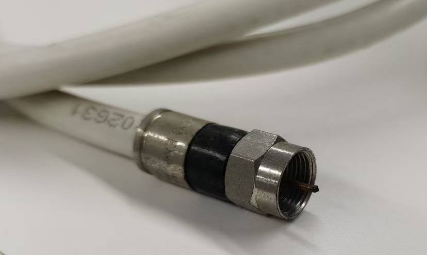

一种由内外同心导体构成的信号传输线，如用于连接Cable Modem和CMTS
串口线

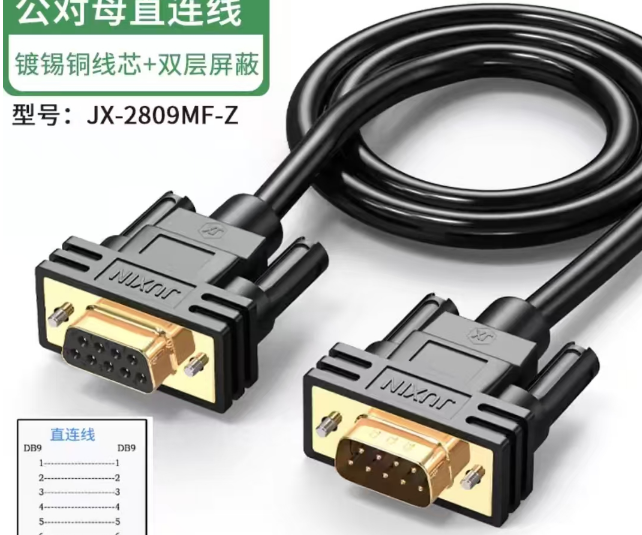

一种用于串行通信的物理连接线，通过D型9针（DB9）或25针接口实现设备间数据传输，主要有DB9直连线和USB转RS232线两种，搭配串口板使用。
DB9直连线

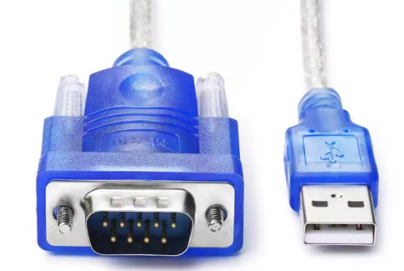

USB转RS232线
杜邦线

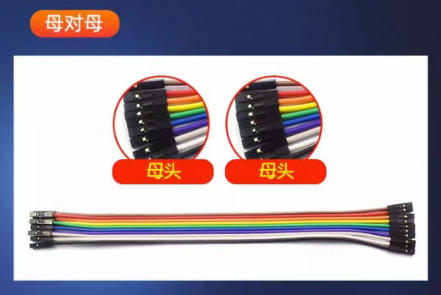

一种由美国杜邦公司发明的电子连接排线，主要用于电路实验和电子设备连接，如连接串口模块和家用路由器的TTL引脚；分母头-母头，母头-公头，公头-公头三种。
分光器

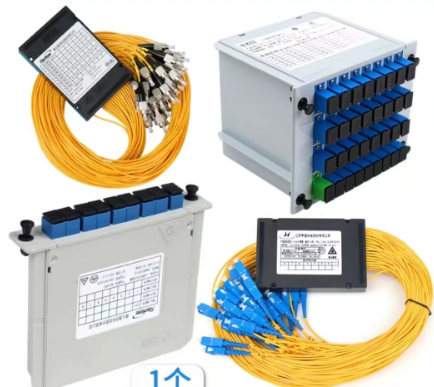

一种无源光器件，主要用于将输入光信号按比例分配到多个输出端口，类型包括一分四，一分三十二，一分六十四等等。一个PON通过分光器后可以接32或64个光猫，实现1：N接入。
RS232转TTL模块（串口模块）

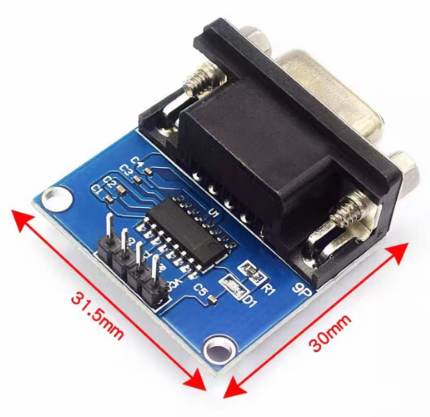

一种电平转换设备，用于实现RS232串口（±12V电平）与TTL电平（0-5V或3.3V）之间的双向转换，配合RS232串口线和杜邦线实现接入串口。

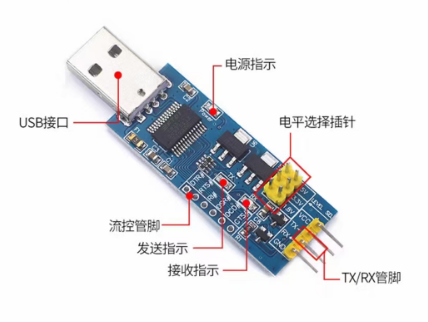

USB转TTL模块（串口模块）
直通头
又叫连接器，可以将两根线连接起来，分以太网线直通头和电话线直通头两种。

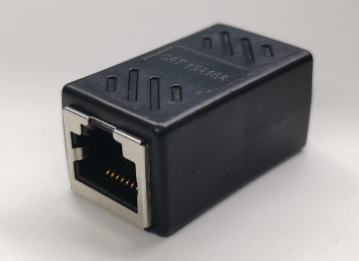

以太网直通头
电话线直通头
光衰减器

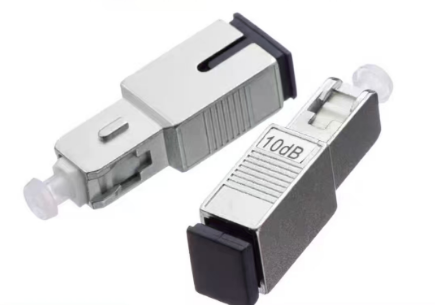

将光功率降低的器件，如光猫直连OLT时必现加20dB的光衰减器，避免光功率过强烧坏光模块。最常见的是SC阴阳式衰减器，如下图。

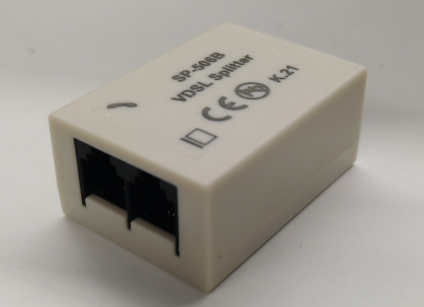

语音分离器
语音分离器（DSL Splitter）是xDSL技术（如ADSL、VDSL）中的关键组件，通过物理隔离电话语音频段（0-4kHz）与高频数字信号（25kHz以上），实现语音与宽带数据的共线传输。
