光学3D表面轮廓仪中Rz代表什么？如何精准测量Rz？

在半导体芯片封装、3C电子玻璃屏加工、光学元件制造等精密领域，轮廓最大高度Rz作为衡量表面微观起伏的关键参数，是众多企业生产检测中的必考题。
当芯片引线键合处的Rz超出0.5μm，可能导致键合失效；
当手机玻璃屏的Rz低于0.02μm，又会影响触控灵敏度与防指纹涂层附着力。

一、看不见的粗糙度，正成为性能与良率的隐形杀手
传统接触式测量方式易划伤精密表面，单点测量难以全面反映复杂曲面的真实状态，而二维粗糙度参数（如Ra）虽普及却无法表征实际接触面积与功能特性。这些痛点让企业在精准把控Rz的需求前屡屡碰壁。
如在高端轴承制造中，仅控制Ra平均值可能导致局部微峰（Peaks）未被检出，使轴承在高速运转中过早磨损；在光学镜片镀膜前，若未有效评估基底材料的波谷（Valleys）深度，将直接导致涂层附着力不足。此时，Rz（平均峰谷高度）作为三维表面轮廓中的核心评价指标，恰恰能精准捕捉这些关键局部特征。

二、如何用光学3D轮廓仪精准把控 Rz，破解精密制造表面质量难题？

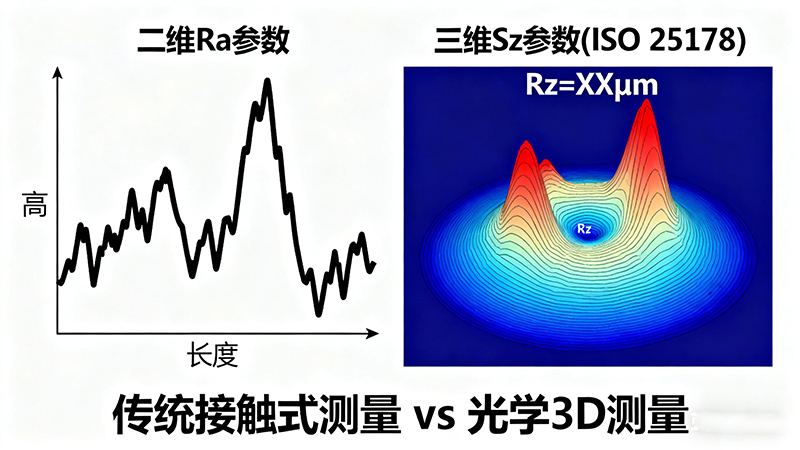

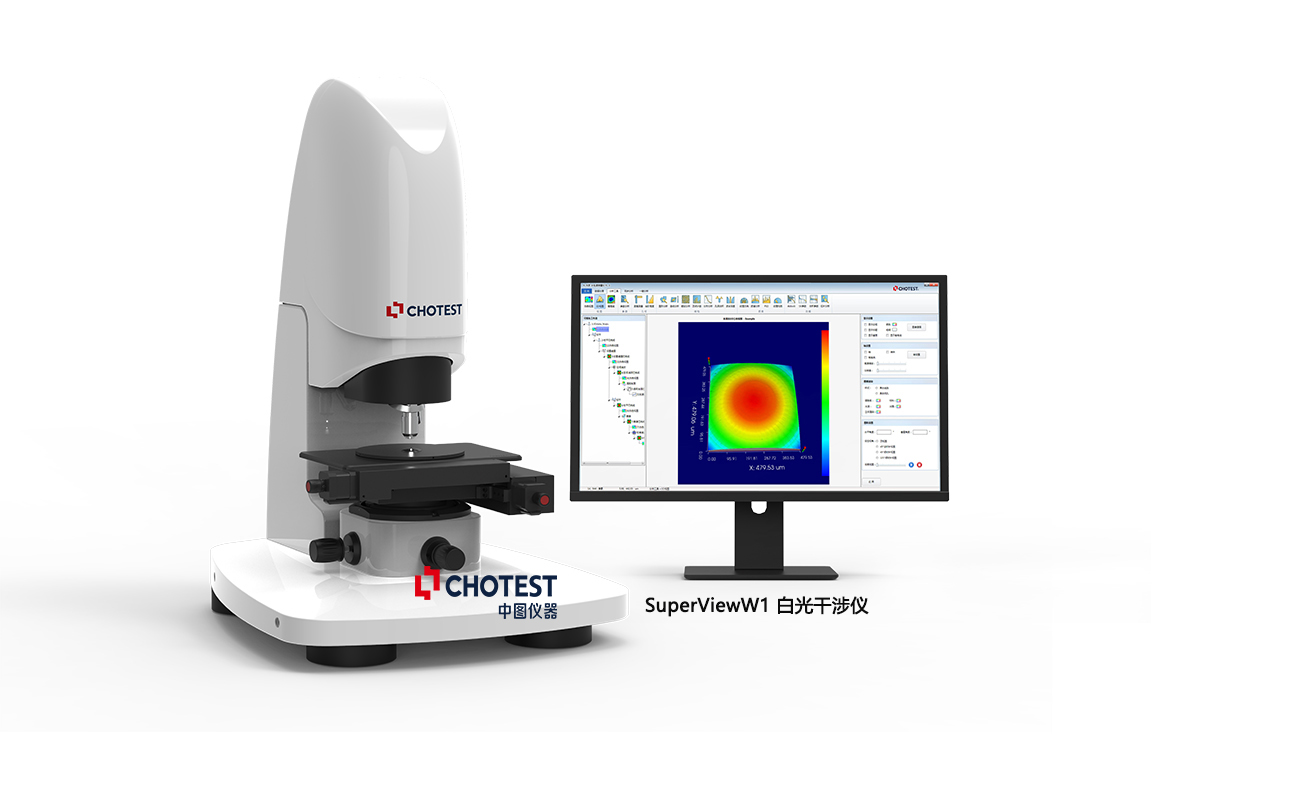

SuperView W1系列光学3D表面轮廓仪以白光干涉技术为核心，提供“Rz精准测量+全场景适配”的一体化解决方案。其核心评价参数Rz（在ISO 25178中对应参数为Sz）定义为在评定区域内，五个最高波峰与五个最低波谷的垂直距离之平均值。与仅反映算术平均偏差的Ra不同，Rz更敏锐地捕捉到极端峰谷波动，直接关联密封件的泄漏风险、涂层的均匀性、喷涂后的附着力等关键性能。

不同于传统设备的单一功能局限，该设备从测量原理上就突破了“精度与效率”“保护与检测”的矛盾：
1、通过非接触式白光干涉扫描，无需接触样件表面即可捕捉纳米级微观轮廓，避免了接触式测量对半导体晶圆、光学镜片等脆弱工件的损伤；
2、同时，设备搭载的精密Z向扫描模块与3D建模算法，能将扫描数据转化为直观的3D表面图像，再通过系统软件自动计算Rz值——其粗糙度RMS重复性可达0.005nm，台阶测量准确度仅0.3%，即使是0.2nm的超光滑硅晶片表面，连续10次测量的Rz数据偏差也能稳定控制在极小范围，解决传统设备测不准、易损伤的核心痛点。

技术优势聚焦：
1、全场测量，数据无遗漏：一次扫描即可获取数百万个数据点，全面评估整个区域，避免单点采样的偶然误差
2、真实三维形貌还原：通过三维等高图、伪彩图直观呈现表面纹理、缺陷分布与功能特征

三、场景化验证

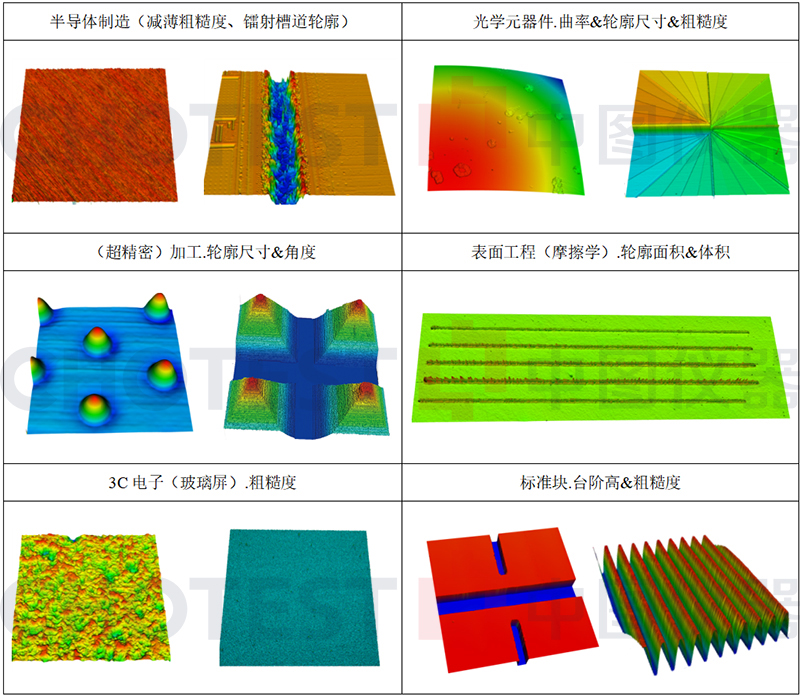

在实际应用场景中，光学3D表面轮廓仪的“场景化适配能力”进一步放大了Rz测量的价值。
在针对半导体制造中“批量晶圆Rz检测效率低”的问题，SuperViewW设备支持多区域自动测量功能——工作人员只需预设方形或圆形阵列的测量点位，即可一键完成数十片晶圆的Rz自动扫描与数据记录，相比人工单次测量效率提升8倍以上；

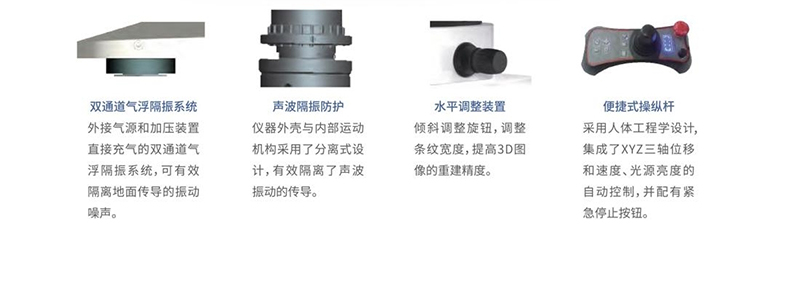

而在3C电子玻璃屏的Rz检测中，由于玻璃表面透明且易受环境振动影响，设备配备的气浮隔振底座能有效隔离地面传导的振动噪声，配合0.1nm分辨率的环境噪声评价功能，可实时监测外界干扰对Rz测量的影响，确保玻璃屏表面Rz数据的稳定性；
对于光学镜头等需要高精度Rz分析的工件，设备提供的粗糙度分析模块可结合ISO/ASME/EUR/GBT四大标准，生成包含Rz、Ra、Rq等300余种参数的分析报告，帮助工程师精准判断镜头表面加工质量是否符合设计要求。

为验证Rz测量的可靠性，SuperView W1系列通过了严格的实验室标定与行业应用测试。在依据ISO 25178国际标准进行的硅晶片测量中，设备连续10次测量的Rz重复性StdDev控制在0.005nm以内；而在测量5μm台阶高标准块时（依据ISO 10610-1:2009标准），Rz相关的台阶高度准确度达0.3%，重复性仅0.08%（1σ），这些数据不仅远超行业平均水平，更能直接为企业的质量管控提供可追溯的量化依据。
此外，设备的双重镜头防撞保护设计——软件ZSTOP下限位保护与镜头弹簧结构弹性回缩——也为Rz测量的安全性提供了保障，即使在人工操作失误导致镜头接近工件时，设备也能瞬间进入急停状态，避免镜头与工件损伤，降低企业的设备维护成本与生产损失。

四、结语：开启您的表面质量深度诊断
随着工业4.0的深入，表面质量评估正经历参数功能化、数据智能化、全流程质控三重变革。光学3D表面轮廓仪不仅解决了当前企业在Rz测量中的精度、效率与安全痛点，更通过可编程测量、批量数据分析、多格式报表导出等功能，实现Rz测量数据与生产MES系统的无缝对接。这种从单点检测到全流程管控的价值延伸，正是设备区别于传统测量仪器的核心优势。
若您的精密工件Rz测量效率低、数据不稳定、易损伤工件等问题，或许根源就隐藏在未被充分认知的表面微世界中。
