电子宠物游戏机ESD整改案例-深圳阿赛姆
本次来我司整改产品电子宠物游戏机,外壳为塑料材质,带触摸显示屏。按IEC/EN61000-4-2标准测试静电后关机重启以下为测试数据:
一、整改前数据:

二、整改方案

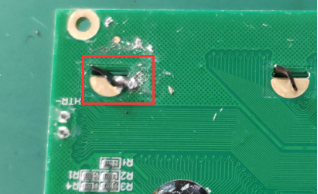

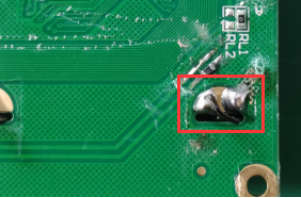

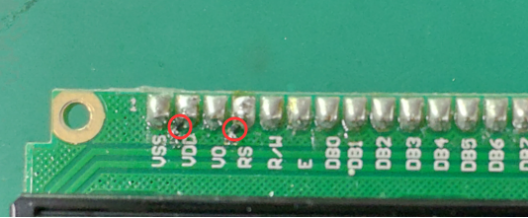

1.在VDD、RS网络上对地并联ASIM ESD5D100SA,如下图红圈处:

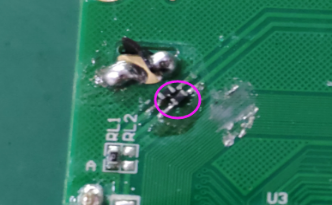

2.在RS信号上串联磁珠(型号:ASIM CVB1005C182T)如下图黄圈处;在网络A、K上串磁珠(型号:ASIM CVB1608C331T)如下图紫圈处:


3.将屏的固定金属边框接地:


三、整改后数据

整改后测试通过!
更多案例请访问阿赛姆官网阿赛姆电子
