Verilog和FPGA的自学笔记8——按键消抖与模块化设计

好几天不写文章了哈，真是不好意西~~

倒不是我偷懒，而是正在研读夏宇闻老师的《Verilog数字系统设计教程》。
收获是真大，我验证了一些自己之前的猜想，也纠正了自己的理解错误（tips：不少错误仍隐藏于之前的几篇笔记里……）

当然这也不能怪我，只能怪豆包Verilog水平太低哈哈（推卸责任ing……）

这几天在家自己实现了一个按键触发的宏观上的D触发器控制的led灯。简单点说。就是按一下，灯亮了，再看一下，灭了，再按一下，又亮了，再按一下，又（读者：无不无聊）

不是这有啥难的？这不现场敲都行？

always @(posedge key)led<= ~led;

哎，敲完就觉得不对了：咱做嵌入式开发时候，不得加个delay(5)来给key做消抖处理？

嗯，对，那正好上一次介绍了Verilog如何做延时（不知道的复习一下流水灯），那正好写一个就行了。

转念一想又不对了，Verilog咋知道按键按下再开始计时呢？这是一个过程，这不典型的软件编程思维思考硬件编程嘛？

哦，对，记得上次流水灯时写了个标志flag，那咱只要把key的边沿检测提取一下，此时立个flag（顺道立个FPGA的flag哈哈），然后让cnt开始计时就差不多啦~

0.模块化设计

Verilog最大的一个特点就是结构化，这样可以将庞大的工程分发给不同人完成，同时也使整个工程结构清晰。（个人感觉和C++里的函数作用挺像的。。。）
《Verilog数字系统设计教程》中讲到，一般RTL代码都是从上往下设计的，也就是先做顶级模块，之后再做下面的小模块。

这样做是有原因的。

讲点题外话，记得小学学画画，当时老师最多的教诲就是：XXX，别老盯着细节画！

这句话是有道理的，因为细节画好了，如果框架不合适，哎……重新来过吧您呐~~

而且模块化设计还有个好处。就是你可以一个模块一个模块的测试，做好一个确保没问题了，再做下一个，一步步来，最后项目成功的几率也更高。

所以先设计顶层模块（Top-module）！
不，应该先画画~

再一次露一手我优秀 稀烂 的画工(^^_^)

可以看到，我们有一个顶层模块，内部包含了两个子模块，一个Debounce专门负责按键消抖，一个LED负责控制LED。通过这样的模块化设计，我们很容易在下次使用时直接搬运debounce，从而避免重复造轮子。

Top module如下：
（读者：哎啥是顶层模块？）
（作者：大概就是统领全局的模块，我这样理解应该没问题……）

module top_module(input sys_clk,input sys_rst,input key, output led
);wire key_posedge;led u_led(.key_posedge(key_posedge),.sys_clk    (sys_clk),.sys_rst    (sys_rst),.led        (led)
);debounce u_debounce(.sys_clk    (sys_clk),.sys_rst    (sys_rst),.key        (key),.key_d(key_posedge)
);endmodule

我们在设计顶层模块时，可以把整个大模块想象为一个黑箱，只考虑需要给它什么，以及我们需要得到什么，这样思路就会清晰许多~

至于下面的例化模块，我并不是一开始就写好的，而是现在其他两个.v文件里写好模块接口定义部分以后再回来写的。关于书写顺序，大家怎么舒服怎么来~

就是这么简单！

1.边沿检测！

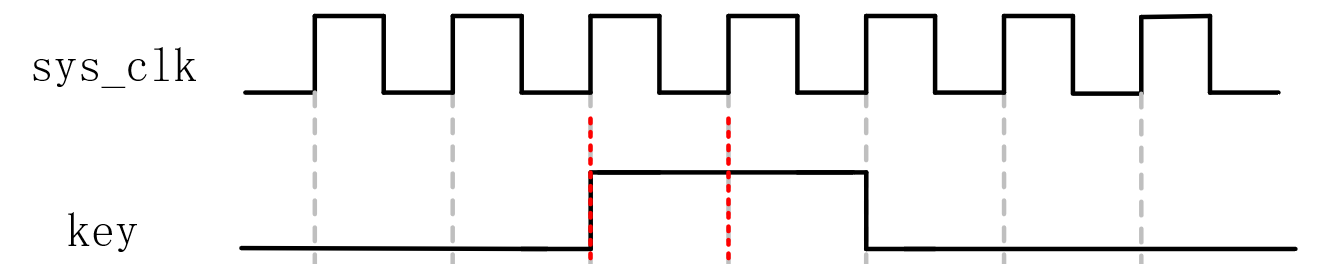

关于边沿检测的实现，我们可以画个波形图来理解，假设我们的时钟clk和按键key的理想信号：

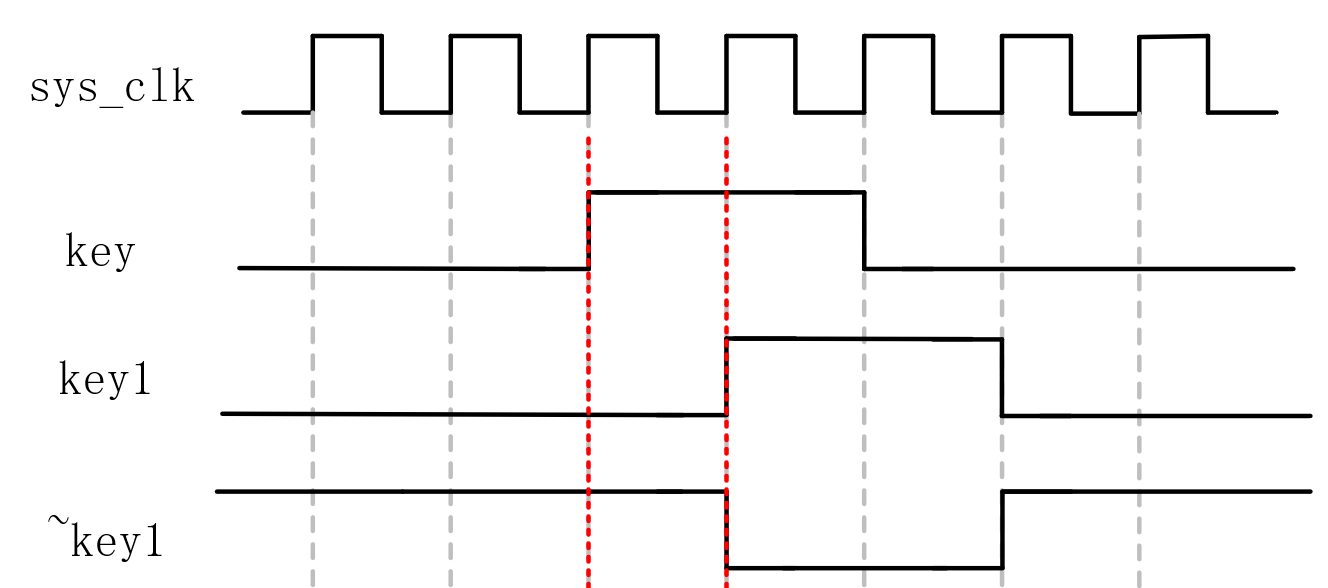

先把key寄存一下，并增加其取反信号：

我们取key和~key1的位与结果：

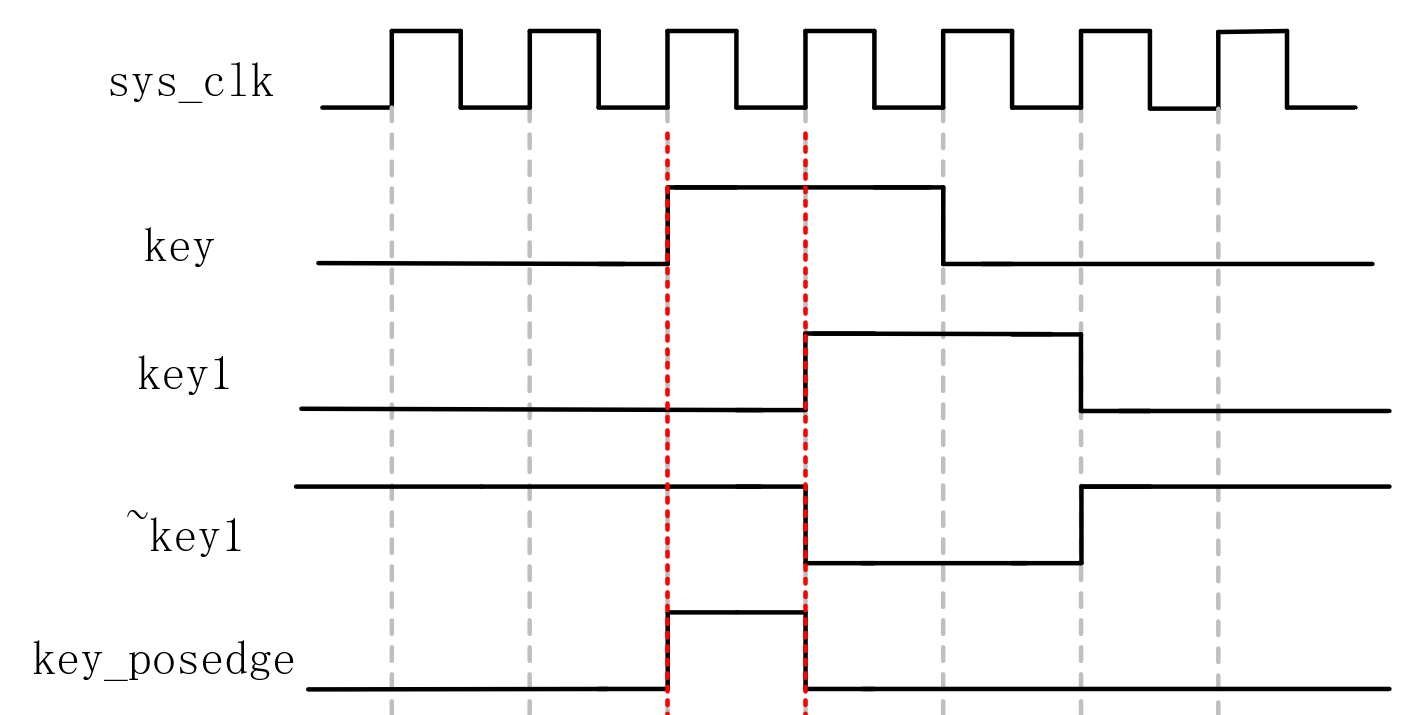

这样就提取了完美的key上升沿信号key_posedge！

always@(posedge sys_clk or negedge sys_rst) beginif(!sys_rst)key1 <= 1'b0;elsekey1 <= key;
endassign	key_posedge = key & ~key1;		//取上升沿

我们一般通过以上的always语块来寄存目标信号，并通过下面的assign语句提取上升沿。

有些时候，我们也需要提取下降沿甚至是双沿（上升沿+下降沿），此时我们只要抄上always语句，再选择以下对应的assign就阔以了~

assign	key_posedge = ~key & key1;		//取下降沿
assign	key_posedge =  key ^ key1;		//取双沿

至于原理嘛……懒得码字了，就靠大家自己啦哈哈！

2.Debounce模块设计

（就不写中文~）

根据上次流水灯的经验，咱最好把不同的功能实现放到不同的always块里。一个块对应一个功能，这样好~

所以类似的，一个采样块，一个计数块，一个……把按键信号送出去的块（哎呀第三个块我起不出俩字的名%#@&）

刚不久我们讨论了如何提取信号边沿（延时一拍），但现实中的key可不见得一定和clk同步，甚至有可能当你按下按键时，也是clk恰好到来之时。

（在一个系统中，这种不合群的信号也称为异步信号）

那这样就不太好办，时间太短可能导致信号提取不出来。所以我们在采样块中选择延时两拍的方式，确保信号采样正确：

always @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst) beginkey1 <= 1'b1;key2 <= 1'b1;endelse beginkey1 <= key;key2 <= key1;end
end

key1延时一拍，key2延时两拍。这样确保了key1和key2中间严格间隔一个clk。

所以，在FPGA这种并行性很强的器件里，为了尽量让所有的信号都听从指挥，我们通常做成同步时序而不用异步时序，这样可以保证系统工作的稳定性。

那啥就是同步时序呢？

就是不管什么情况，你always块全由clk触发就行了！

就比如我这个按键消抖可以这样写：

always @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst)cnt <= 18'b0;else if(key1 != key2)cnt <= CNT_MAX;else if(cnt > 18'b0)cnt <= cnt - 18'b1;else begincnt <= 18'b0;flag <= 1'b1;end
endalways @(posedge flag or negedge sys_rst)beginif(!sys_rst)led<= 1'b0;elseled <= ~led;
end

也可以这样写：

always @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst)cnt <= 18'b0;else if(key1 != key2)cnt <= CNT_MAX;else if(cnt > 18'b0)cnt <= cnt - 18'b1;elsecnt <= 18'b0;
endalways @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst)key_d <= 1'b1;else if(cnt == 18'b0)key_d <= key2;elsekey_d <= key_d;
end

可以清晰的看到，第一段代码的第二个always始终由flag的上升沿触发。

虽然不是不行，但你会发现所有always块都由clk触发的这段代码，它的整个同步感很强，那系统工作时出错概率自然就会低很多~

第一种的逻辑简单，更符合我们的认知。但为了效果更好，我们以后就强迫自己直接把(posedge sys_clk or negedge sys_rst)这个条件贴上，写完之后考虑如何用别的组合电路实现功能。

行啦，大家把消抖部分的模块自己写写改改，这次代码最难的部分也就差不多啦~~

关于仿真的initial语句今天多说两句。

关于消抖模块的仿真文件，如果按照我们以前的写法是这样的：

`timescale 1ns/1nsmodule tb_debounce();reg sys_clk;
reg sys_rst;
reg key;
wire key_d;initial beginsys_clk <= 1'b0;sys_rst <= 1'b0;key <= 1'b1;#20sys_rst <= 1'b1;#80key <= 1'b0;#5key <= 1'b1;#5key <= 1'b0;#7key <= 1'b1;#9key <= 1'b0;#300key <= 1'b1;#9key <= 1'b0;#7key <= 1'b1;#5key <= 1'b0;#5key <= 1'b1;endalways #1 sys_clk <= ~sys_clk;debounce #(18'd25) u_debounce (.sys_clk    (sys_clk),.sys_rst    (sys_rst),.key        (key),.key_d(key_d)
);endmodule

这两天读《Verilog数字系统设计教程》，学了个fork-join语块，感觉挺适合某些人的思维（比如我），于是在这顺道分享分享~

fork-join语块与begin-end语块最大的区别是，前者是并行块，内部语句同时执行，后者是顺序块，内部语句依次执行。

书中有句话写的特别好，就是：fork像是一个分支的起点，打开各条路，而join则将所有分支收束起来。

而begin-end更像一串糖葫芦：

就比如上面写的让key翻来覆去的initial语句，也可以用fork-join语块改写成下面这样：

`timescale 1ns/1nsmodule tb_debounce();reg sys_clk;
reg sys_rst;
reg key;
wire key_d;initial fork#0   sys_clk <= 1'b0;#0   sys_rst <= 1'b0;#0   key <= 1'b1;#20  sys_rst <= 1'b1;#100 key <= 1'b0;#105 key <= 1'b1;#110 key <= 1'b0;#117 key <= 1'b1;#126 key <= 1'b0;#400 key <= 1'b1;#409 key <= 1'b0;#416 key <= 1'b1;#421 key <= 1'b0;#427 key <= 1'b1;#700 key <= 1'b0;#705 key <= 1'b1;#710 key <= 1'b0;#717 key <= 1'b1;#726 key <= 1'b0;#1000 key <= 1'b1;#1009 key <= 1'b0;#1016 key <= 1'b1;#1021 key <= 1'b0;#1027 key <= 1'b1;joinalways #1 sys_clk <= ~sys_clk;top_module u_top_module(.sys_clk(sys_clk),.sys_rst(sys_rst),.key(key),.led(led)
);endmodule

这样貌似再时间尺度上清晰了许多。
不过这个看个人习惯哈~ 没必要为了追求新颖就写这个……

哦对了，这里还需要介绍以下参数（parameter）的一个用法。
当模块被实例化时，可以通过 #(参数值) 这种方式更改模块内部的初始值。
比如上面测试用的代码最后，在原模块名称和例化模块名称中间写了个#(18’d25)，这意思就是要让里面的CNT_MAX初始化时等于18’d25。

这样可就方便许多啦。之前因为延时时间过长不便于仿真，我们不得不把CNT的初值删一些0去，但下载验证时有时就忘了改回去……捂脸。这下我们只在仿真时通过这种方式进行初值重装，同时不影响vivado对rtl代码综合的那部分，理想！

注：关于多个参数传递等需要时我们再介绍~

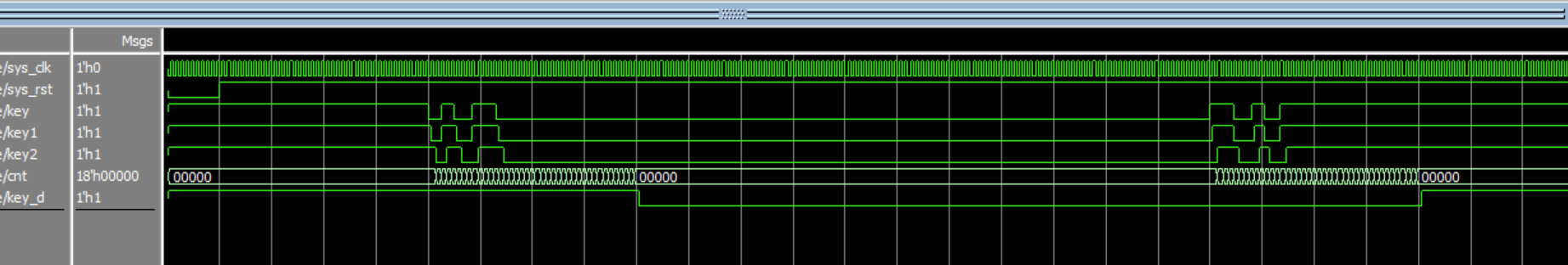

下面是我的仿真波形，大家可以参考下~

可以看到debounce模块是成功的。

3.LED控制

这里和边沿检测一毛一样，自己怎么喜欢怎么来~

很多按键的操作，我看市面上很多都是上升沿触发，就是它得等你松开按键之后才有反应（while(!key)），但我就不喜欢，我喜欢让它一按下去就有反应！

所以在我的程序中，提取了下降沿：

module led(input key_posedge,input sys_clk,input sys_rst,output reg led
);reg key;
wire led_filp;always @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst)key <= 1'b0;elsekey <= ~key_posedge;
endalways @(posedge sys_clk or negedge sys_rst)beginif(!sys_rst)led <= 1'b0;else if(led_filp)led <= ~led;else led <= led;
endassign	led_filp = ~key & ~key_posedge;endmodule

尽管消抖模块那边我们已经打了两拍，但这里为了提取边沿，我们仍需再打一拍，这样才能弄个脉冲出来~

4.总体仿真

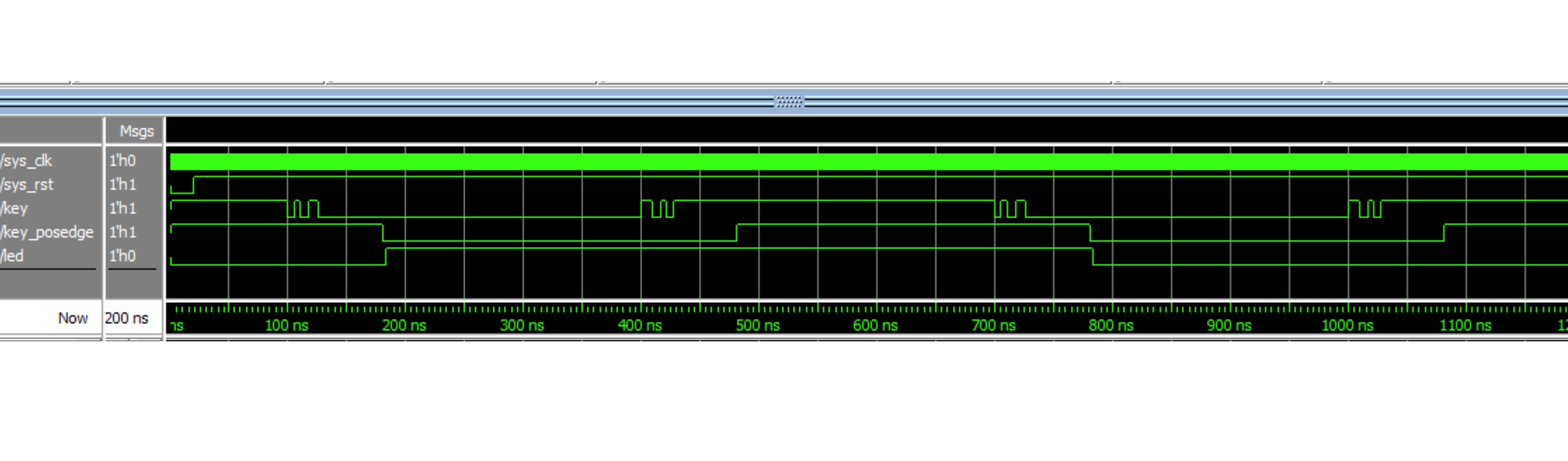

字有点小哈，大体凑合看看形状就得了……

今天这篇真是累啊，足足6000多字，也是我这段时间几乎全部收获了……

这个工程算是第一次采用多文件模块化设计，第一次引入顶层模块，对Verilog的层次感又有了新的体会……

不知道后面会先写状态机还是IP核，可能又要闭关一段时间了，大家期待吧~~

如果有不明白或错误之处，也希望大家在评论区给出，帮助大家的同时也能再次提升自己对于FPGA和Verilog的理解，感谢大家！！

系列链接：
上一篇：Verilog和FPGA的自学笔记7——流水灯与时序约束（XDC文件的编写）
下一篇：码字ing……
