生产管理系统详解：生产产品，bom，生产线，生产工序，bom清单，生产订单，生产任务单，他们之间的关系梳理

news 2025/10/31 7:55:59

以下用**“一张图 + 一句话 + 一张表”**把 7 个概念一次性梳理清楚，开发时可直接对照建模、建表、写接口。

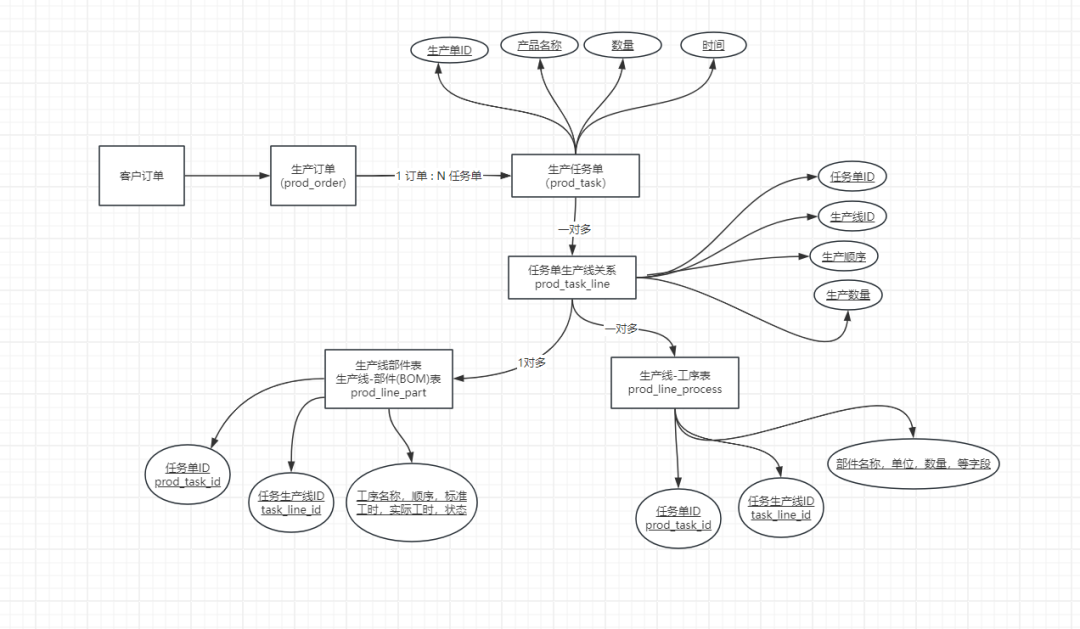

1. 一张图说明

2. 一句话总结

“产品”是源头；BOM 是它的配方；生产线和工序是生产能力；生产订单是客户/计划下达的‘需求’；生产任务单是车间可执行的最小单元，任务单要同时绑定：产品+BOM+工序+生产线+数量+交期。

3. 一张对照表（开发落地用）

概念	本质	与上游关系	与下游关系	关键字段示例	备注
产品	可销售/可库存的成品或半成品	企业主数据	被BOM、订单引用	product_id, name, spec	与物料主数据可同表，用 item_type 区分
BOM	产品的“多级配方”头	1 产品 : 1 BOM	被订单、任务单引用	bom_id, product_id, version	版本号必须做历史追溯
BOM清单	BOM 的明细行	1 BOM : N 行子件	被领料、核销使用	bom_item_id, parent_item, child_item, qty, unit	支持替代料、损耗率
生产线	物理或逻辑的工作中心	独立主数据	被工序、任务单引用	line_id, line_name, work_center_type	可与设备/班组做 1:N
生产工序	产品在该线要走的工艺步骤	1 产品 : N 工序	被任务单引用	operation_id, product_id, line_id, seq_no, std_time	可维护标准工时、质检模板
生产订单	计划/客户下达的“总量需求”	1 产品 : N 订单	拆成任务单	order_id, product_id, qty, due_date	状态：计划→下达→完工
生产任务单	车间可执行的最小单元	1 订单 : N 任务单	领料、报工、质检	task_id, order_id, product_id, bom_id, operation_id, line_id, qty, status	与批次号 1:1（高离散场景）

4. 实际开发中的 4 条硬规则

任务单必须冗余存储当时生效的 BOM 版本，防止中途 BOM 变更导致追溯失真。
工序-生产线是 N:N，通过“工艺路线表”解耦：product_id + operation_seq → line_id。
BOM 变更时，已下发的任务单不自动刷新，只提示“BOM 已更新”人工确认。
任务单状态机是整个系统的核心，任何领料、报工、质检、入库都必须围绕 task_id 产生事件。

5. 快速建表示例（MySQL 片段）sql


-- 1. 产品主数据
CREATE TABLE product(product_id VARCHAR(20) PRIMARY KEY, name VARCHAR(100), spec VARCHAR(200));
-- 2. BOM 头
CREATE TABLE bom(bom_id VARCHAR(20) PRIMARY KEY, product_id VARCHAR(20), version INT, is_current TINYINT(1));
-- 3. BOM 明细
CREATE TABLE bom_item(bom_item_id BIGINT AUTO_INCREMENT PRIMARY KEY,bom_id VARCHAR(20),child_item_id VARCHAR(20),qty DECIMAL(18,6),unit VARCHAR(10),loss_rate DECIMAL(5,2),substitute_group SMALLINT
);
-- 4. 生产线
CREATE TABLE production_line(line_id VARCHAR(20) PRIMARY KEY, line_name VARCHAR(50));
-- 5. 工序
CREATE TABLE operation(operation_id VARCHAR(20) PRIMARY KEY,product_id VARCHAR(20),line_id VARCHAR(20),seq_no INT,std_time DECIMAL(8,2)
);
-- 6. 生产订单
CREATE TABLE production_order(order_id VARCHAR(20) PRIMARY KEY,product_id VARCHAR(20),qty DECIMAL(18,6),due_date DATE,status VARCHAR(20)
);
-- 7. 生产任务单
CREATE TABLE production_task(task_id VARCHAR(20) PRIMARY KEY,order_id VARCHAR(20),product_id VARCHAR(20),bom_id VARCHAR(20),operation_id VARCHAR(20),line_id VARCHAR(20),qty DECIMAL(18,6),status VARCHAR(20),batch_no VARCHAR(30)
);

把这张表和图贴在需求文档首页，所有人（产品、开发、测试、车间）就能用同一套语言沟通了。
