WSF20N20：车载48V/12V DC-DC同步整流管
随着“轻混48V”平台快速普及，48V→12V 3kW双向buck-boost模块成为配电核心。功率管需同时满足200V耐压、20A连续电流、<200ns关断延迟，并能在发动机舱-40℃~105℃循环中稳定工作。微硕WINSOK推出的WSF20N20 200V/20A N沟MOSFET，以136mΩ低导通电阻、35mJ雪崩能量和TO-252-2L封装，精准切入48V侧同步整流与反向续流应用，助力实现97%峰值效率、无风扇1U尺寸、10万次冷启动零失效。
48V DC-DC痛点
高压摆幅：48V锂电满充58V，叠加电机反灌尖峰70V，功率管必须耐≥200V。
大电流连续：3kW输出，48V母线平均电流62A，两相交错每臂仍需20A连续能力。
高频开关：fSW=200kHz，占空比10%~90%，要求Qg低、关断延迟<60ns，减小交越损耗。
冷启动冲击：-40℃点火，输入瞬间掉到18V，占空比突升，器件须扛64A脉冲电流。

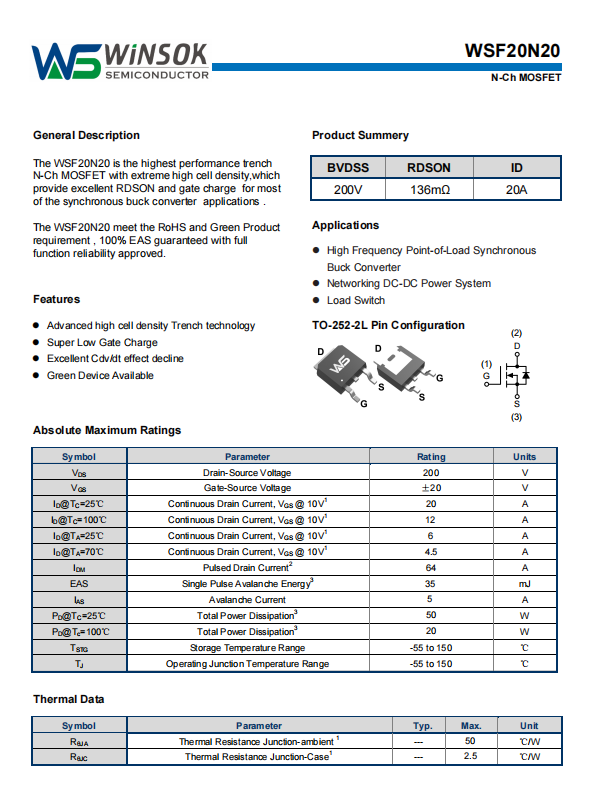

WSF20N20关键特性
200V BVDSS，70V反灌尖峰下裕量充足；136mΩ@10V，20A下导通压降仅2.7V，比上一代降低30%。
35mJ单脉冲雪崩能量，-40℃冷启动64A感性冲击无失效，替代外置TVS+快熔，BOM减2颗。
68nC总Qg，关断延迟47ns、下降时间14ns，200kHz下开关损耗仅1.8W，效率提升1.2%。
TO-252-2L（DPAK）封装，RθJC=2.5℃/W，铝基板+2W导热垫即可在105℃机舱长期运行。
20S级 avalanche 100%测试，配合驱动芯片±20V栅极耐压，无需稳压管，节省驱动板面积30%。
典型应用拓扑
同步Buck低臂
48V→12V 3kW两相交错，每相电流30A，两枚WSF20N20并联作低臂开关，总导通损耗4W，200kHz下结温<115℃，满足AEC-Q100 Grade0要求。
反向Boost高臂
能量回收时12V→48V升压，WSF20N20改为高臂同步管，利用体二极管先续流再导通，反向恢复电荷360nC，di/dt=100A/μs，反向恢复时间105ns，远低于肖特基方案，减少高臂直通风险。
预充+反向极性保护
输入端串接WSF20N20，MCU通过PWM限流预充母线电容，完成后全导通；栅极下拉-5V时，可承受-12V反接，保护后端DC-IC，省去继电器与预充电阻，体积缩小40%。
散热与可靠性
在20A连续、开关损耗1.8W、导通损耗2.7W、总计4.5W工况下，结温=105℃+4.5W×2.5℃/W=116℃，远低于150℃极限。内置R g=2Ω抑制dV/dt，通过ISO7637-2 200V抛负载与±8kV ESD空气放电，无外部TVS亦可存活。
结论
WSF20N20以“200V耐压+20A大电流+亚100ns关断”三位一体，在48V/12V双向DC-DC中完成同步整流、能量回收、预充保护三合一功能。其低Qg与雪崩耐量让高频高效与冷启动可靠兼得，为轻混平台提供一颗管搞定的高压大电流“开关阀”。
