深度学习之图像分割：从基础概念到核心技术全解析

      在计算机视觉领域，图像分割是连接图像识别与图像理解的关键技术，它将图像从 “整体识别” 推向 “像素级分析”，为众多行业应用提供了精准的技术支撑。本文将基于深度学习视角，系统梳理图像分割的基础概念、应用场景、技术层级、核心数据集、评估指标及典型网络结构。

一、什么是图像分割？

     图像分割本质是像素级的细粒度分类任务—— 通过算法预测目标物体的轮廓，将图像中不同语义的像素划分到对应类别中。与图像分类（仅判断图像整体类别）、目标检测（仅定位目标边界框）不同，图像分割直接对每个像素的归属做出判断，实现 “哪里是什么” 的精准分析。

       例如，在一张包含行人与车辆的街景图中，图像分割会将 “行人像素”“车辆像素”“路面像素”“天空像素” 分别标注为不同类别，输出一张与原图尺寸一致的 “语义掩膜”，直观呈现各目标的像素级分布。

二、图像分割的 “前景与背景” 定义

在图像分割任务中，通常将场景中的元素分为两类，明确任务的分析范围：

• 物体（Things）：指可数的前景目标，具有明确的个体边界，如行人、车辆、动物、家具等。这类目标的核心需求是 “区分个体”（如区分两个不同的行人）。
• 事物（Stuff）：指不可数的背景区域，通常是大面积连续分布的场景元素，如天空、草地、路面、墙壁等。这类目标的核心需求是 “区分类别”（如区分路面与草地）。

三、图像分割的三层技术境界

根据任务复杂度和输出精度，图像分割可分为三个层级：

1. 语义分割

• 核心目标：将图像中每个像素分配到一个语义类别（如 “行人”“车辆”“天空”），不区分同一类别的不同个体。
• 关键特点：每个像素仅属于一个类别，输出 “类别掩膜”。例如，街景图中所有行人像素标注为 “行人” 类，不区分行人 A 与行人 B。
• 适用场景：仅需知道 “区域类别” 的场景，如遥感图像土地分类、医学影像器官分割。

2. 实例分割

• 核心目标：仅针对前景目标（Things），同时输出 “类别属性” 和 “个体 ID”，即区分同一类别的不同个体。
• 关键特点：
  • 不关注背景区域（Stuff）的分割；
  • 同一类别的不同个体有独立的掩膜（如行人 A 的掩膜、行人 B 的掩膜）。
• 适用场景：需要区分个体的前景分析场景，如自动驾驶中行人 / 车辆计数、工业质检中缺陷个体定位。

3. 全景分割

• 核心目标：融合语义分割与实例分割的优势，对图像中所有像素（包括前景 Things 和背景 Stuff）进行分析 —— 背景像素分配 “语义类别”，前景像素同时分配 “语义类别” 和 “个体 ID”。
• 关键特点：实现 “全场景覆盖 + 个体区分”，是最全面的图像分割任务。例如，街景图中 “天空”（Stuff，仅类别）、“行人 A”（Things，类别 + ID）、“车辆 B”（Things，类别 + ID）的像素均被精准标注。
• 适用场景：需要完整场景理解的任务，如机器人导航、智慧城市监控。

四、图像分割的核心数据集

高质量数据集是图像分割算法训练与评估的基础，以下是三大主流数据集的关键信息：

• VOC 数据集：入门级首选，类别少、数据量适中，适合算法快速验证；
• Cityscapes 数据集：街景领域专用，场景针对性强，适合自动驾驶相关算法训练；
• COCO 数据集：场景复杂度高、类别多，更贴近真实世界应用，适合高性能算法研发。

五、语义分割的评估指标

评估指标是衡量分割算法性能的核心标准，常用指标包括以下五类：

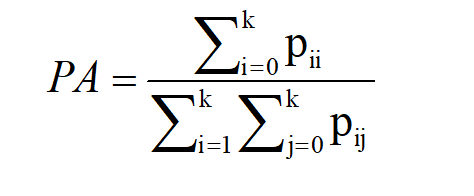

1. 逐像素精度

每个类别被正确分类像素的比例：

• 特点：计算简单，但易受 “背景像素占比高” 的影响（如天空占比大时，PA 可能偏高但前景分割精度低）。

2. 平均像素精度（ MPA）

• 定义：每个类别被正确分类的像素数占该类别总像素数的比例，再求所有类别的平均值。
• 特点：避免了 PA 对 “大类” 的偏向性，更公平地反映每个类别的分割精度。

3. 交并比（IoU）

• 特点：分割任务的 “黄金指标”，直接反映预测区域与真实区域的重叠程度，IoU 越高，分割越精准。

4. 平均交并比（Mean IoU, mIoU）

• 定义：所有类别的 IoU 值的平均值，是语义分割任务中最常用的综合指标。
• 特点：综合考虑所有类别的分割性能，尤其适合类别分布不均衡的场景。

5. 加权交并比（Frequency Weighted IoU, FWIoU）

• 定义：根据每个类别在图像中出现的频率（像素占比）为其 IoU 分配权重，再计算加权平均值。
• 特点：更注重 “高频类别” 的分割精度，适合对重要类别（如医学影像中的肿瘤）有更高要求的场景。

六、图像分割网络的核心模块与转置卷积

深度学习图像分割网络的核心逻辑是 “先下采样提取特征，再上采样恢复尺寸”，对应的两个关键模块及核心技术如下：

1. 网络核心模块

• 卷积模块（编码器，Encoder）：通过卷积层 + 池化层对图像进行下采样，逐步缩小特征图尺寸、扩大感受野，提取图像的高层语义特征。
• 反卷积模块（解码器，Decoder）：通过反卷积（转置卷积）或上采样操作，逐步扩大特征图尺寸，最终恢复到与原图一致的尺寸，输出像素级的分割结果。

2. 转置卷积（反卷积）：上采样的核心技术

转置卷积是实现 “从小特征图恢复到大尺寸” 的关键操作，其本质是卷积的逆过程（数学上为 “转置关系”）。

（1）卷积与转置卷积的对比

操作	输入尺寸	输出尺寸	核心作用	示例（卷积核 3×3）
卷积	4×4	2×2	下采样，提取特征	4×4 输入经 3×3 卷积核得到 2×2 输出
转置卷积	2×2	4×4	上采样，恢复尺寸	2×2 输入经 3×3 转置卷积核得到 4×4 输出

（2）转置卷积的实现逻辑

转置卷积通过 “稀疏矩阵乘法” 实现：

1. 将输入特征图（如 2×2）展平为向量；
2. 构造与 “原卷积矩阵” 转置对应的稀疏矩阵；
3. 两者相乘得到展平的输出向量，再 reshape 为目标尺寸（如 4×4）。

通过转置卷积，网络可在扩大特征图尺寸的同时，保留高层语义特征，确保最终分割结果的精度。

七、典型图像分割网络结构

主流图像分割网络均遵循 “编码器 - 解码器” 架构，以 “卷积模块下采样 + 反卷积模块上采样” 为核心流程，典型结构的流程如下：

1. 编码器（卷积网络）：输入 224×224 图像 → 经多轮 “卷积 + Max Pooling” 下采样 → 特征图尺寸逐步缩小（224×224 → 112×112 → 56×56 → 28×28），同时提取高层特征。
2. 解码器（反卷积网络）：接收编码器输出的 28×28 特征图 → 经多轮 “反卷积 + Unpooling” 上采样 → 特征图尺寸逐步恢复（28×28 → 56×56 → 112×112 → 224×224） → 输出与原图尺寸一致的分割掩膜。

常见的分割网络（如 FCN、U-Net、Mask R-CNN）均基于此架构优化：

• FCN（全卷积网络）：首个端到端的语义分割网络，用 “反卷积” 替代传统 CNN 的全连接层，实现像素级输出；
• U-Net：在编码器与解码器之间增加 “跳跃连接”，将低层特征与高层特征融合，提升小目标分割精度（医学影像领域常用）；
• Mask R-CNN：在 Faster R-CNN 基础上增加 “掩膜分支”，同时实现目标检测与实例分割，是实例分割的经典算法。
