DrvBsp_I2C驱动_RTC（一）

news 2025/10/29 17:26:25

RTC（Real - Time Clock，实时时钟）是嵌入式系统中用于提供高精度时间信息的核心模块。它可在系统断电后，通过备用电源（如纽扣电池）维持时间计数，确保重启后仍能获取准确的年、月、日、时、分、秒等时间数据。

RX8025T 作为一款常用的高精度 RTC 芯片，需通过 I2C 协议与主控芯片通信。其核心组件的设计直接决定了时间精度、稳定性及驱动适配的复杂度。本文以此为例对RTC的核心组件进行介绍。

时间计数单元是 RX8025T 的核心，负责基于晶振信号实现时间的累加与更新，主要包含以下子组件：

晶振与振荡电路：采用 32.768kHz 低温漂石英晶振（该频率为 RTC 标准频率，便于实现 1 秒计数），搭配内部电容和放大电路，生成稳定的时钟信号。相较于普通 RTC 芯片，RX8025T 的晶振电路支持 ±5ppm 的频率精度（常温下），可有效降低长期时间误差。
分频与计数寄存器：将 3768kHz 晶振信号经 15 级分频（32768 = 2¹⁵）得到 1Hz 基准信号，再通过 “秒→分→时→日→周→月→年” 的多级计数器实现时间递进。
芯片内部集成 8 个 8 位时间寄存器（地址 0x00 - 0x07），分别存储秒（00 - 59）、分（00 - 59）、时（00 - 23/12 - 11，支持 24/12 小时制）、日（01 - 31）、周（01 - 07）、月（01 - 12）、年（00 - 99）及闰年补偿位，所有寄存器均采用 BCD 码（Binary - Coded Decimal）存储，便于驱动程序直接读取并转换为十进制时间。
闰年自动补偿电路：内置闰年判断逻辑，可根据 “4 年一闰、百年不闰、四百年再闰” 的规则自动调整 2 月天数（平年 28 天、闰年 29 天），无需驱动程序额外处理，降低软件复杂度。

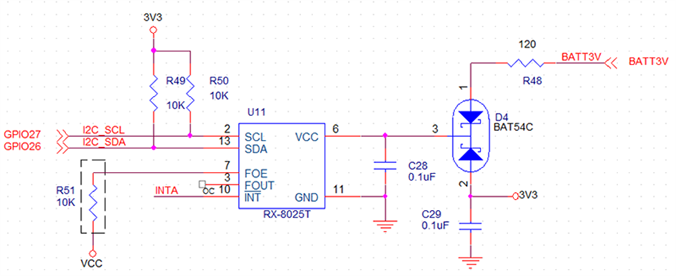

RX8025T 通过标准 I2C 总线与主控芯片交互，该单元是 BSP 驱动开发的核心适配对象，主要包含：

I2C 从机地址与读写控制:芯片默认 I2C 从机地址为 0x32（写操作）和 0x33（读操作），由 A0 引脚电平决定（A0 接 GND 时为 0x32/0x33，接 VCC 时为 0x30/0x31），驱动程序需先通过 I2C 总线发送从机地址 + 读写控制位，建立通信链路。
数据传输时序控制:支持 I2C 标准模式（100kHz）和快速模式（400kHz），满足不同系统的通信速率需求。

RX8025T 支持双电源供电，确保系统断电后时间不丢失，是 RTC 模块稳定性的关键。

主电源（通常为 3.3V/5V，与主控芯片供电一致）正常时，芯片由 VDD 供电，并对备用电源（如 3V 纽扣电池 CR2032）进行涓流充电（充电电流可通过外部电阻调节，典型值 10μA）；当 VDD 掉电时，自动切换为 VBAT 供电，维持时间计数单元工作，切换时间小于 1μs，无时间断点。

该单元用于实现时间告警、周期中断等扩展功能，增强 RTC 模块的灵活性，主要组件包括：

告警中断电路：支持 “秒告警”“分告警”“时告警”“日告警”“周告警” 5 级告警配置，驱动程序可通过写入告警寄存器（地址 0x08 - 0x0C）设置告警时间，当实际时间与告警时间匹配时，INT 引脚输出低电平中断信号，主控芯片可通过中断服务函数执行特定任务（如定时采集数据、唤醒系统）。
控制寄存器组：包含状态寄存器（0x0F）、控制寄存器 1（0x0E）、控制寄存器 2（0x0D），用于配置芯片工作模式（如 24/12 小时制切换、晶振停振检测使能）、中断使能 / 清除、充电功能开关等。例如，通过控制寄存器 1 的 “STOP” 位（bit7）可停止时间计数（用于初始化时间校准），通过 “TEST” 位（bit0）可进入测试模式。

相较于普通 RTC 芯片，RX8025T 额外集成温度补偿电路，用于抵消温度变化对晶振频率的影响，提升时间精度：

温度传感器：内置 10 位 ADC 温度传感器，可实时采集芯片内部温度（测量范围： - 40℃ ~ + 85℃，精度 ±2℃），并将温度数据存储到温度寄存器（0x10 - 0x11），驱动程序可读取该数据用于温度补偿校准或系统温度监测。
自动温度补偿逻辑：根据温度传感器采集的温度值，自动调整晶振的负载电容或振荡电路参数，补偿晶振因温度变化产生的频率漂移。例如，当温度低于 0℃时，增加负载电容以提高晶振频率；当温度高于 60℃时，减小负载电容以降低晶振频率，确保全温度范围内的时间误差控制在 ±2ppm / 年以内。
