【元器件专题】电容核心知识-无极性电容（二）

先介绍下无极性电容，如图：

CBB

一、CBB电容（金属化聚丙烯膜电容）

CBB 电容，也就是金属化聚丙烯膜电容，对于 CBB 电容本体可 以看出 3 个重要参数：

1.容量

224表示 22*10^4=220000Pf=220nF

CBB 常用容量有：10nF，22nF，47nF，68nF，100nF，150nF，220nF，330nF，470nF，680nF，1uF，2.2uF

2. 精度

J 表示电容容量精度为±5%

常见容量精度有：

3. 电压

630V表示 CBB 电容额定电压为 630VDC。

CBB 电容常用电压有：100VDC，250VDC，400VDC，450VDC，630VDC，1000VDC。

4.极性

CBB 电容为无极性电容，在电路使用中不需要分正负极。

5. 温升

CBB 电容常见温度范围：-40~105℃。

6. 特点

• CBB 电容具有耐高压，高频损耗小，内部温升小，绝缘阻抗高等特点。适用于吸收高频尖峰电压用。
• CBB电容通常应用在高频，高压，大电流，脉冲电路中。
• CBB电容能够耐受1.6倍额定工作电压。

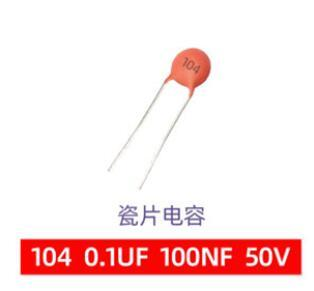

二、低压插件陶瓷电容

1. 容量

104=100000PF=100nF=0.1uF

2. 电压

常见额定电压有：16V，25V，50V，100V，可以耐受 1.5 倍额定电压无异常。

3. 温度

常见温度范围：-25°C to +85°C

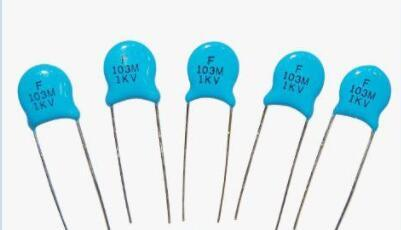

三、高压插件陶瓷电容

1. 容量

常用容量为：470pF，680pF，1nF，2.2nF，3.3nF，4.7nF，10nF

103 为 10000PF,即 10nF

2. 电压

常用额定电压为：1kV，2kV，3kV

3. 温度

工作温度为：-25℃-+105℃

4. 精度

M 为精度为±20%

5. 特点

高压瓷片电容可以做到很高的耐压，但是容量做不大，这些电容器主要用于旁路滤波和去耦滤波，即在电路中做滤波用。
