【AI工具】dify智能体-Kimi-K2+Mermaid ，一键生成系统架构图

1. 核心概念与工具介绍

在现代软件工程的复杂环境中，清晰、准确的系统架构图是沟通、设计和维护的基石。然而，对于许多架构设计人员和开发者而言，手动绘制和维护这些图表是一项耗时且容易出错的任务。为了解决这一痛点，一种结合了先进AI模型、低代码平台和文本化图表工具的全新解决方案应运而生。本报告将深入探讨如何利用Dify智能体平台，集成强大的Kimi-K2-Instruct大语言模型和灵活的Mermaid图表生成器，构建一个能够“一键生成”系统架构图的自动化工作流。此方案旨在为架构设计人员提供一种高效、智能且可复用的工具，将繁琐的绘图工作转化为自动化的智能流程，从而将更多精力投入到核心的架构设计与创新中。

1.1 Mermaid：基于文本的图表绘制利器

Mermaid 是一款开源的、基于 JavaScript 的图表绘制工具，它允许用户通过简单的、类似 Markdown 的文本语法来创建和修改复杂的图表 。这种“图表即代码”（Diagram-as-Code）的理念，彻底颠覆了传统依赖图形化界面拖拽的绘图方式，为开发者和技术文档编写者带来了前所未有的高效与便捷。Mermaid 的核心优势在于其纯文本的本质，这意味着图表的定义可以与代码一同存储在版本控制系统（如 Git）中，从而实现图表的版本管理、历史追溯和多人协作。当系统架构发生变更时，只需修改几行文本，即可同步更新所有相关文档中的图表，极大地降低了维护成本，并确保了文档与代码的一致性 。此外，Mermaid 拥有广泛的生态系统支持，它被深度集成到众多主流的开发工具和平台中，包括 VS Code、Obsidian、Notion、GitHub 以及 GitLab 等，用户可以在熟悉的环境中直接预览和编辑 Mermaid 图表，无需切换应用，进一步提升了工作效率 。

Mermaid 的工作原理相当直观：它解析用户编写的特定语法文本，并将其动态渲染成 SVG 或 PNG 格式的可视化图表。其语法设计简洁明了，易于学习。例如，一个基本的流程图可以通过 graph TD; A --> B; 这样的代码块来定义，其中 graph TD 表示创建一个自上而下的流程图，A --> B 则定义了从节点 A 到节点 B 的连接关系 。Mermaid 支持多种图表类型，涵盖了软件开发和系统设计中绝大多数的常用场景，如流程图（Flowchart）、时序图（Sequence Diagram）、类图（Class Diagram）、状态图（State Diagram）、甘特图（Gantt Chart）以及实体关系图（ER Diagram）等 。这种丰富的图表类型支持，使得 Mermaid 成为一个功能全面的技术文档可视化解决方案。例如，在描述微服务之间的交互时，可以使用时序图来清晰地展示服务调用的顺序和数据流向；在规划项目进度时，甘特图则能直观地展示任务的时间安排和依赖关系。Mermaid 的灵活性和强大功能，使其成为现代技术团队不可或缺的沟通与协作工具。

1.1.1 Mermaid的核心优势与工作原理

Mermaid 的核心优势根植于其“图表即代码”的哲学，这一理念为技术文档的创建和维护带来了革命性的变化。首先，纯文本的图表定义使其能够无缝集成到现有的软件开发工作流中。与二进制格式的图片文件不同，Mermaid 代码可以被 Git 等版本控制系统精确追踪，这意味着每一次图表的修改都会被记录为一个可审查的代码提交（commit）。团队成员可以通过 Pull Request 对图表的变更进行讨论和审核，确保架构演进的每一步都经过深思熟虑，并且有据可查。这种可追溯性对于大型项目和长期维护的系统至关重要，它解决了传统文档中“图片与代码脱节”的顽疾，确保了文档的实时性和准确性 。其次，Mermaid 的语法极其简洁，学习曲线平缓。开发者无需花费大量时间学习复杂的图形化工具操作，只需掌握基本的语法规则，就能快速创建出专业、美观的图表。这种低门槛的特性，鼓励了团队成员更积极地参与到文档编写和架构设计中，促进了知识的共享和团队内部的沟通效率 。

Mermaid 的工作原理可以概括为“文本解析”与“图形渲染”两个核心阶段。当用户在支持 Mermaid 的环境中（如 VS Code 插件或网页）输入一段符合 Mermaid 语法的代码时，Mermaid 的 JavaScript 引擎会首先对这段文本进行词法分析和语法分析。引擎会识别出代码中定义的各种图表元素，如节点（Nodes）、边（Edges）、子图（Subgraphs）以及它们之间的关系和属性。例如，在代码 graph LR; A[Start] --> B{Decision}; 中，引擎会解析出 graph LR 表示一个从左到右的图，A[Start] 定义了一个标签为“Start”的矩形节点，B{Decision} 定义了一个标签为“Decision”的菱形决策节点，而 --> 则表示它们之间的一个箭头连接。解析完成后，Mermaid 会根据这些解析出的元素和关系，调用底层的图形渲染库（如 D3.js 或 dagre-d3）来计算每个节点的位置和连线的路径，最终生成一个可缩放矢量图形（SVG）或位图（PNG）文件，并将其呈现在用户界面上 。整个过程是动态和实时的，用户对文本的任何修改都会立即反映在渲染出的图表上，提供了即时的视觉反馈，极大地提升了绘图的交互性和效率。

1.1.2 Mermaid在软件架构中的应用场景

在软件架构领域，Mermaid 的应用场景极为广泛，几乎贯穿了系统从设计、开发到运维的整个生命周期。在需求分析与系统设计阶段，架构师可以利用 Mermaid 快速绘制高层级的系统架构图，例如使用 graph TD 来展示微服务之间的调用关系，或者使用 erDiagram 来设计数据库的实体关系模型 。这种快速原型能力使得团队能够在早期阶段就对系统的整体结构达成共识，并进行有效的沟通和评审。相比于使用 Visio 或 Draw.io 等传统工具，Mermaid 的文本化方式使得架构图的修改变得异常简单，可以快速响应需求的变化。例如，当需要新增一个服务或调整服务间的通信方式时，只需修改几行代码即可，无需在图形界面中进行繁琐的拖拽和重连操作。这种敏捷性对于采用敏捷开发模式的团队来说尤为重要。

在开发和测试阶段，Mermaid 同样扮演着重要的角色。开发者可以使用 sequenceDiagram 来详细描述一个复杂的业务流程或 API 调用链，清晰地展示各个组件之间的交互顺序和数据传递过程 。这不仅有助于开发者自身理清思路，也为编写单元测试和集成测试提供了明确的依据。例如，一个登录流程的时序图可以精确地定义前端、后端认证服务、用户数据库以及缓存系统之间的每一步交互，测试人员可以根据这个图表来设计覆盖各种成功和失败场景的测试用例。此外，Mermaid 还可以用于生成代码库的依赖关系图，帮助开发者理解模块之间的耦合度，识别潜在的“大泥球”（Big Ball of Mud）架构问题，从而指导重构工作，提升代码质量 。在 API 文档中嵌入 Mermaid 图表，可以极大地提升文档的可读性和实用性，让调用者能够一目了然地理解 API 的使用方法。

1.2 Dify：低代码AI应用开发平台

Dify 是一个开源的、用户友好的低代码平台，旨在帮助开发者和非开发者快速构建、部署和管理基于大型语言模型（LLM）的 AI 原生应用 。它通过提供一个可视化的工作流编排界面，极大地降低了 AI 应用开发的门槛。用户无需编写复杂的后端代码，只需通过拖拽和配置不同的功能节点，就能构建出功能强大的 AI 智能体（Agent）。Dify 平台的核心价值在于它将 LLM 的强大能力与灵活的业务逻辑相结合，使得创建定制化的 AI 解决方案变得像搭积木一样简单。无论是构建一个智能客服机器人、一个内容生成工具，还是一个复杂的数据分析助手，Dify 都能提供必要的支持。平台内置了对多种主流 LLM 的支持，如 OpenAI 的 GPT 系列、Anthropic 的 Claude 系列以及国内的 Moonshot AI 的 Kimi 系列等，用户可以根据自己的需求和成本考虑，自由选择和切换底层模型 。

Dify 平台的核心功能围绕“应用”和“工作流”两个概念展开。一个“应用”可以是一个聊天机器人、一个文本生成器或任何其他形式的 AI 服务。而“工作流”（Workflow）则是驱动这个应用运行的核心逻辑。Dify 提供了两种主要的工作流类型：Chatflow 和 Workflow。Chatflow 专为构建对话式应用而设计，它模拟了多轮对话的流程，能够处理用户的连续输入，并根据上下文生成连贯的回复。Workflow 则更适合构建自动化任务，例如批量处理文件、定时生成报告等，它按照预设的步骤顺序执行，不依赖于用户的实时交互 。在本文的场景中，我们将主要使用 Chatflow 来构建一个能够与用户交互、接收文件上传并生成架构图的智能体。Dify 的插件化架构是其另一大亮点，平台拥有一个丰富的插件市场，用户可以安装各种工具插件来扩展应用的能力，例如代码执行器、网页搜索、数据库连接以及本文将要使用的 Mermaid 图表转换器等 。

1.2.1 Dify平台的核心功能

Dify 平台提供了一系列强大的核心功能，旨在简化 AI 应用的开发和管理流程。首先，其可视化的 Prompt IDE（集成开发环境） 是其最具特色的功能之一。开发者可以在这个界面中方便地设计、调试和优化用于指导 LLM 的提示词（Prompt）。它支持将复杂的提示词拆分为多个模块，例如 System Prompt、User Prompt 和 Assistant Prompt，并允许用户在其中插入变量，以实现动态内容的生成。这种模块化的设计使得提示词的管理和维护变得更加清晰和高效。其次，Dify 提供了完善的 RAG（Retrieval-Augmented Generation）管道支持。用户可以轻松地将私有知识库（如文档、网页、数据库等）集成到 AI 应用中，平台会自动处理文档的切片、嵌入和检索，从而让 LLM 能够基于这些外部知识生成更准确、更具上下文相关性的回答。这对于构建企业级的问答机器人或知识管理系统至关重要。

此外，Dify 还具备强大的 Agent 能力。通过集成各种工具插件，AI 应用可以突破 LLM 自身的局限，与外部世界进行交互。例如，一个 Agent 可以被赋予调用搜索引擎、查询数据库、执行代码或发送邮件的能力，从而完成更加复杂的任务。Dify 的插件市场提供了丰富的预置工具，同时也支持用户开发自定义插件，以满足特定的业务需求 。在应用部署方面，Dify 提供了灵活的选项。用户可以将开发完成的应用一键发布为可公开访问的 Web 应用，或者通过 API 将其集成到现有的业务系统中。平台还提供了详细的监控和分析功能，开发者可以实时查看应用的运行状态、Token 消耗情况以及用户交互日志，从而对应用进行持续的优化和改进。这些核心功能共同构成了 Dify 作为一个强大而易用的 AI 应用开发平台的基础。

1.2.2 Chatflow：构建对话式AI应用

Chatflow 是 Dify 平台专为构建对话式 AI 应用而设计的一种工作流类型。它模拟了人类之间进行多轮对话的自然流程，使得开发者能够创建出具有上下文感知能力和连贯交互体验的聊天机器人或智能助手 。与一次性的、单向的任务处理（Workflow）不同，Chatflow 的核心在于维护一个持续的对话状态。它能够记住之前的用户输入和 AI 的回复，并在生成新的回复时将这些历史信息作为上下文一并提供给 LLM。这种机制是实现真正智能对话的关键，它使得 AI 能够理解指代、承接话题，并进行有逻辑的多轮问答。例如，在一个技术支持场景中，用户可以首先询问“如何重置密码？”，在得到回答后，接着问“那如果邮箱也收不到验证码呢？”，一个基于 Chatflow 构建的智能体能够理解第二个问题中的“那”是指代前一个话题，并给出相应的解决方案。

在 Chatflow 的设计界面中，开发者可以通过拖拽不同的节点来构建对话的逻辑。一个典型的 Chatflow 通常以“开始”节点为入口，该节点负责接收用户的初始输入。随后，数据会流经一系列处理节点，如“LLM”节点（用于调用大语言模型生成回复）、“代码执行”节点（用于运行自定义脚本）或“条件判断”节点（用于根据用户输入或外部数据决定下一步走向）。整个流程形成一个闭环，最终的输出（AI 的回复）会再次呈现给用户，并等待用户的下一轮输入，从而开启新的循环。这种灵活的节点编排方式，使得开发者可以设计出非常复杂和智能的对话逻辑，例如，可以根据用户的意图将对话引导至不同的分支，或者在对话过程中调用外部 API 获取实时信息，极大地丰富了对话式 AI 应用的功能和表现力。

1.3 Kimi-K2-Instruct：强大的代码生成与理解模型

Kimi-K2-Instruct 是由月之暗面（Moonshot AI）开发的一款先进的、经过指令微调的大型语言模型，它在代码生成、理解和推理方面表现出色 。该模型基于一个庞大的混合专家（Mixture-of-Experts, MoE）架构，总参数量高达 1 万亿，其中激活参数量为 320 亿 。这种 MoE 架构使得模型能够在保持巨大知识容量的同时，通过只激活部分专家网络来处理特定任务，从而在推理效率和计算成本之间取得了良好的平衡。Kimi-K2-Instruct 的一个显著特点是其超长的上下文窗口，支持高达 128K 的 Token，这意味着它能够一次性处理和理解非常长的文本，例如整个代码库、冗长的技术文档或复杂的项目需求说明书 。这种长上下文能力对于需要全局理解和分析的任务至关重要，它使得模型能够捕捉到文本中远距离的依赖关系，从而生成更准确、更具连贯性的输出。

在训练方面，Kimi-K2-Instruct 采用了创新的 Muon 优化器，并在一个包含 15.5T Token 的庞大数据集上进行了预训练，使其具备了广泛的知识基础和强大的泛化能力 。该模型被特别优化用于代理（Agentic）任务，这意味着它在工具使用、逻辑推理和自主解决问题方面表现突出 。对于架构师和开发者而言，Kimi-K2-Instruct 的这些特性使其成为一个理想的“AI 架构师助手”。它不仅能够理解复杂的系统需求，还能根据这些需求生成结构清晰、语法正确的代码，包括本文将要重点介绍的 Mermaid 图表代码。通过精心设计的提示词，可以引导 Kimi-K2-Instruct 从非结构化的文本描述或代码文件中，准确地提取出系统组件、模块关系和数据流，并将其转化为可视化的架构图。

1.3.1 Kimi-K2-Instruct模型的特点

Kimi-K2-Instruct 模型拥有多项突出的技术特点，使其在众多大语言模型中脱颖而出。首先，其基于混合专家（MoE）的架构是其核心优势之一。该架构包含 384 个专家网络，在处理每个 Token 时会智能地选择其中 8 个最相关的专家进行激活计算 。这种稀疏激活的机制，使得模型在拥有 1 万亿总参数的巨大容量的同时，能够将推理时的计算量控制在相对合理的范围内（相当于一个 320 亿参数的稠密模型），实现了性能与效率的最佳结合。其次，模型采用了改进型的 RoPE（旋转位置编码）和多查询注意力（Multi-Query Attention）机制，并结合了 FlashAttention 2 和 KV 缓存等优化技术，这些技术的协同作用使其能够高效处理长达 128K 的上下文窗口 。这意味着 Kimi-K2-Instruct 能够“记住”并理解非常长的对话历史或文档内容，这对于需要全局视野的复杂任务，如代码库审计、长文档分析和多步骤推理，具有决定性的意义。

此外，Kimi-K2-Instruct 在训练过程中使用了创新的 MuonClip 优化器，该优化器被成功应用于前所未有的规模，解决了在超大模型训练中常见的稳定性问题 。这使得模型在预训练阶段能够在一个高达 15.5T Token 的数据集上稳定训练，从而吸收了海量的世界知识和编程知识。模型的另一个关键特点是其强大的“代理智能”（Agentic Intelligence），它被专门设计用于与外部工具进行交互、执行复杂推理和自主解决问题 。这使得 Kimi-K2-Instruct 不仅仅是一个被动的文本生成器，更是一个能够主动执行任务的智能体。例如，它可以根据用户的指令，生成代码、调用 API、查询数据库，甚至规划和执行一系列复杂的操作来完成一个最终目标。这些特点共同构成了 Kimi-K2-Instruct 的强大能力，使其成为处理复杂技术任务的理想选择。

1.3.2 在架构图生成中的作用

在“一键生成系统架构图”的工作流中，Kimi-K2-Instruct 模型扮演着核心的“智能大脑”角色，其作用是将非结构化的输入（如自然语言描述或源代码）转化为结构化的、机器可读的 Mermaid 图表代码。这个过程可以分解为两个关键步骤：理解与分析，以及生成与构建。首先，在理解与分析阶段，Kimi-K2-Instruct 利用其强大的自然语言理解和代码分析能力，从用户提供的输入中识别出关键的系统组件、模块、服务以及它们之间的交互关系。例如，当输入是一段描述系统需求的文本时，模型需要能够提取出“用户服务”、“订单服务”、“数据库”、“消息队列”等实体，并理解它们之间的调用、依赖和数据流关系。当输入是源代码时，模型则需要进行更深层次的静态代码分析，识别出类、接口、函数调用以及跨文件的依赖关系 。其 128K 的超长上下文窗口在这里发挥了至关重要的作用，它允许模型一次性处理整个代码库或长篇的需求文档，从而获得全局的、完整的系统视图，避免了因上下文截断而导致的分析片面或错误。

在完成了对输入的理解和分析之后，Kimi-K2-Instruct 进入生成与构建阶段。在这一阶段，模型需要根据分析得出的系统结构，按照 Mermaid 的语法规则，生成能够精确描述该结构的文本代码。这不仅仅是简单的文本转换，更是一个创造性的构建过程。模型需要决定使用哪种图表类型（如流程图、时序图、类图等）来最佳地表达系统的特定方面。例如，对于描述业务流程，可能会选择 flowchart；对于展示服务间的调用链，则会选择 sequenceDiagram。在生成代码时，模型还需要为各个组件和关系赋予有意义的名称和标签，并合理地组织图表的布局，以确保最终生成的架构图清晰、易读、准确。通过精心设计的 System Prompt，可以引导 Kimi-K2-Instruct 遵循特定的编码规范和图表风格，从而生成符合团队标准的高质量架构图。可以说，Kimi-K2-Instruct 的强大能力是整个自动化工作流得以实现的技术基石。

2. Dify工作流搭建：从零到一

搭建一个能够一键生成系统架构图的 Dify 工作流，整个过程可以分为三个主要阶段：环境准备与模型配置、安装必要的插件，以及创建工作流本身。这个过程充分利用了 Dify 平台的低代码特性，使得即便是对 AI 技术不甚了解的架构设计人员，也能够通过直观的界面操作，快速构建出功能强大的自动化工具。首先，我们需要在 Dify 平台上完成基础环境的配置，包括接入强大的 Kimi-K2-Instruct 模型。接着，安装能够将文本代码渲染为可视化图表的 Mermaid 转换器插件。最后，通过 Dify 的可视化编辑器，将“开始”、“文档提取器”、“LLM”、“Mermaid 转换器”和“直接回复”等节点串联起来，形成一个完整的自动化流程。

2.1 环境准备与模型配置

在开始构建工作流之前，首要任务是准备好运行环境，并配置好我们将要使用的核心 AI 模型——Kimi-K2-Instruct。这一阶段的工作主要在 Dify 平台的“设置”和“插件市场”中完成。我们需要确保能够成功调用月之暗面提供的模型服务，这是整个工作流能够智能生成架构图的基础。配置过程主要包括注册并登录 Dify 平台，从插件市场下载并安装月之暗面的官方模型插件，然后在模型供应商设置中填入从月之暗面官方获取的 API Key，以完成模型的接入和授权。

2.1.1 注册并登录Dify平台

首先，你需要访问 Dify 的官方网站（通常是 dify.ai 或其提供的云服务地址），并完成注册流程。注册过程通常很简单，只需要提供一个有效的邮箱地址并设置密码即可。完成注册后，使用你的账号登录到 Dify 平台的主界面。登录后，你将看到一个功能丰富的工作台，其中包含了“应用”、“知识库”、“工具”等主要功能模块。我们的目标是创建一个“应用”，具体来说是创建一个“Chatflow”类型的应用，因此可以先导航到“应用”或“工作室”部分，为后续创建新应用做好准备。确保你已经成功登录并能看到 Dify 的主操作界面，这是进行后续所有配置和开发的前提。

2.1.2 在插件市场安装月之暗面模型插件

Dify 平台通过插件机制来支持接入不同的 AI 模型。要使用 Kimi-K2-Instruct 模型，我们首先需要在 Dify 的插件市场中找到并安装由月之暗面官方提供的模型插件。在 Dify 的主界面中，通常会有一个“插件”或“工具”的入口，点击进入后，你会看到一个插件市场，其中列出了平台支持的各种官方和第三方插件。在搜索框中输入“月之暗面”或“Moonshot”，找到对应的模型插件。根据参考资料中的信息，该插件的最新版本是 0.0.6 。点击该插件，然后选择“安装”或“添加”按钮，将其安装到你的 Dify 工作空间中。安装成功后，该插件会出现在你的“已安装”插件列表中，表示你已经成功获取了与月之暗面模型进行通信的“桥梁”。

2.1.3 配置模型供应商与API Key

安装完插件后，还需要进行最后一步配置，即提供调用模型服务所必需的 API Key。这个 Key 是你从月之暗面官方平台（如 platform.moonshot.cn）申请获得的，用于身份验证和计费。在 Dify 平台中，导航到“设置”页面，然后找到“模型供应商”或类似的选项。在这里，你应该能看到一个“月之暗面”或“Moonshot”的供应商条目。点击它，会弹出一个配置窗口，要求你输入 API Key。将你从月之暗面官方获取的 Key 粘贴到输入框中，并保存设置。配置成功后，通常在该模型供应商的右上角会显示一个绿色的小圆点，这表示 Dify 平台已经成功连接到了月之暗面的模型服务，API Key 验证通过，模型可以正常调用 。至此，环境准备和模型配置阶段就全部完成了。

2.2 安装Mermaid转换器插件

在配置好核心的 AI 模型之后，下一步是安装另一个至关重要的插件——Mermaid 转换器。这个插件的作用是将 Kimi-K2-Instruct 模型生成的 Mermaid 文本代码，实时渲染成用户可以直接查看的可视化图表。没有它，工作流的输出将是一段纯文本的 Mermaid 代码，用户还需要手动将其复制到 Mermaid 编辑器中才能看到最终的架构图，这无疑违背了“一键生成”的初衷。因此，安装并正确配置 Mermaid 转换器插件，是实现完整自动化流程的关键一环。

2.2.1 在插件市场搜索并安装Mermaid转换器

与安装月之暗面模型插件的步骤类似，我们需要再次访问 Dify 的插件市场。在插件市场的搜索框中，输入“Mermaid”或“Mermaid转换器”进行搜索。你应该能够找到一个专门用于将 Mermaid 代码转换为图形的插件。这个插件通常由 Dify 官方或社区提供。找到该插件后，点击“安装”或“添加”按钮，将其安装到你的 Dify 工作空间中。安装过程通常是自动化的，只需要几秒钟即可完成。安装成功后，该插件同样会出现在你的“已安装”插件列表中，表明你已经获得了将文本“变”为图形的魔法棒 。

2.2.2 验证插件是否安装成功

为了确保 Mermaid 转换器插件已经正确安装并可以被工作流调用，我们需要进行简单的验证。最直接的方法就是在“已安装”插件列表中查看该插件是否存在。如果存在，通常说明安装是成功的。更进一步的验证可以在后续创建工作流时进行。当你在 Dify 的工作流编辑器中添加节点时，在“工具”或“插件”类别的节点列表中，应该能够看到“Mermaid 转换器”或类似名称的节点选项。如果能在列表中找到它，就意味着插件已经准备就绪，可以被拖拽到工作流画布中使用了。参考资料中的截图也展示了在已安装插件列表中查询到 Mermaid 转换器插件，这被视为安装成功的标志 。

2.3 创建工作流（Chatflow）

完成了模型和插件的安装配置后，我们终于进入了最核心的环节——创建和配置工作流。在 Dify 中，我们将创建一个 Chatflow 类型的应用，因为它非常适合处理这种“接收输入 -> 处理 -> 返回结果”的交互模式。整个工作流的设计思路是：首先接收用户上传的代码文件，然后提取文件内容，接着将内容发送给 Kimi-K2-Instruct 模型让其生成 Mermaid 代码，再将生成的代码交给 Mermaid 转换器渲染成图片，最后将图片返回给用户。

2.3.1 创建新的Chatflow应用

在 Dify 的工作台或应用页面，点击“创建应用”或类似的按钮。在弹出的应用类型选择窗口中，选择“Chatflow”。为你的应用起一个有意义的名字，例如“架构图一键生成器”，然后点击“创建”。创建成功后，Dify 会自动打开一个可视化的工作流编辑器。这个编辑器是构建我们自动化流程的主要场所，它提供了一个画布，我们可以在上面拖拽各种节点，并用线将它们连接起来，形成一个完整的处理流程。

2.3.2 设计工作流的基本结构

根据我们的需求，这个工作流需要包含以下几个核心节点，它们将按照以下顺序连接：

1. 开始 (Start) ：这是工作流的入口点，负责接收用户的输入。
2. 文档提取器 (Document Extractor) ：这个节点负责读取用户上传的文件，并将其中的文本内容提取出来。
3. LLM (Large Language Model) ：这是工作流的“大脑”，我们在这里配置使用 Kimi-K2-Instruct 模型，并给它下达指令，让它根据提取出的代码生成 Mermaid 架构图代码。
4. Mermaid 转换器 (Mermaid Converter) ：这个节点接收 LLM 生成的 Mermaid 代码，并将其渲染成一张图片。
5. 直接回复 (Direct Reply) ：这是工作流的终点，负责将最终生成的架构图展示给用户。

在 Dify 的工作流编辑器中，你需要从左侧的节点面板中，依次拖拽出这五个节点到画布上，并按照上述顺序将它们用线连接起来。连接的方式通常是点击一个节点的输出端口，然后拖动到下一个节点的输入端口。这样，一个基本的、线性的工作流结构就搭建完成了。接下来的章节将详细介绍每个节点的具体配置方法。

3. 工作流节点配置详解

在搭建好工作流的基本框架后，我们需要对每个节点进行精细化的配置，以确保整个流程能够按照预期顺利运行。每个节点都有其特定的功能和配置项，正确地设置这些参数是实现“一键生成系统架构图”这一目标的关键。本章节将逐一深入剖析“开始”、“文档提取器”、“LLM”、“Mermaid 转换器”和“直接回复”这五个核心节点的配置细节，并提供具体的操作指导和技巧。

3.1 “开始”节点：接收用户输入

“开始”节点是任何 Chatflow 工作流的入口点，它定义了用户如何与我们的 AI 应用进行初次交互。在我们的“一键生成系统架构图”的场景中，这个节点的核心任务是接收用户上传的、用于分析的文件。因此，对“开始”节点的配置至关重要，它直接决定了工作流能够处理何种类型的输入。在 Dify 的工作流编辑器中，选中“开始”节点，你会在右侧的属性面板中看到其配置选项。最关键的配置项是“输入类型”或“变量定义”。我们需要在这里定义一个或多个变量，用于存储用户的输入。对于我们的用例，我们需要定义一个文件类型的变量。通常，你可以点击“添加变量”按钮，然后选择变量类型为“文件”（File）。

在配置文件变量时，你还可以设置一些附加属性，例如允许上传的文件类型（如 .py, .java, .txt, .md 等）和文件大小限制。为了通用性，可以允许上传多种常见的代码和文本文件格式。此外，你还可以为这个变量设置一个清晰的名称和描述，例如将变量名设为 input_file，描述为“请上传您的项目代码文件或需求文档”。这个描述会显示在用户界面上，引导用户进行正确的操作。除了文件输入，根据工作流的复杂程度，你还可以添加其他类型的输入变量，比如一个文本框让用户输入额外的需求描述，或者一个下拉菜单让用户选择要生成的图表类型（如流程图、时序图等）。通过精心配置“开始”节点，我们为用户提供了一个友好且明确的交互入口，确保工作流能够获取到进行后续处理所需的所有初始数据。

3.1.1 配置文件上传功能

为了让用户能够方便地将他们的代码或文档提交给我们的智能体进行分析，必须在“开始”节点中配置文件上传功能。这是整个工作流获取原始数据的第一步。在 Dify 的 Chatflow 编辑器中，点击选中“开始”节点，右侧会弹出其详细的配置面板。在这个面板中，核心操作是定义输入变量。找到“变量”或“输入参数”部分，点击“添加变量”按钮。在弹出的窗口中，你需要为这个变量指定几个关键属性。首先是“变量名”，这是一个在后续节点中引用该文件的标识符，建议使用清晰且具有描述性的名称，例如 uploaded_file 或 source_code。其次是“类型”，这里必须选择“文件”（File），这告诉 Dify 这个输入项是一个文件上传控件。

在选择了“文件”类型后，通常会出现更多与文件相关的配置选项。例如，“文件类型限制”允许你指定用户可以上传哪些格式的文件。为了确保我们的智能体能够处理，可以添加 .py, .js, .java, .txt, .md, .zip 等常见的代码和文档格式。另一个重要的配置是“文件大小限制”，你可以根据你的服务器资源和 Dify 实例的配置，设置一个合理的上限，例如 10MB 或 50MB，以防止用户上传过大的文件导致处理超时或资源耗尽。最后，还有一个“显示名称”或“标签”字段，这里填写的内容会作为提示信息显示给用户，例如“请上传您的项目文件”。完成这些配置后，文件上传功能就设置好了。当用户与最终的 AI 应用交互时，他们会看到一个文件上传按钮，并受到你设定的类型和大小的限制，从而确保输入数据的有效性和可控性。

3.1.2 设置输入参数

在“开始”节点中，除了核心的文件上传变量外，我们还可以根据需求设置其他类型的输入参数，以增加工作流的灵活性和交互性。这些参数可以作为额外的上下文信息，引导 LLM 生成更符合用户期望的架构图。在 Dify 的 Chatflow 编辑器中，选中“开始”节点后，在右侧的配置面板中，除了添加文件类型的变量，我们还可以继续点击“添加变量”来定义更多输入。例如，我们可以添加一个“文本”类型的变量，用于让用户输入一段关于系统的补充描述或特定的分析需求。我们可以将这个变量命名为 additional_context，并在其“显示名称”中设置为“补充说明（可选）”，提示用户可以在这里输入任何有助于生成更准确架构图的信息，比如“请重点关注数据库交互部分”或“这是一个微服务架构”。

此外，我们还可以使用“选择”或“下拉菜单”类型的变量，为用户提供一些预设的选项。例如，我们可以创建一个名为 diagram_type 的变量，其“显示名称”为“图表类型”，并提供几个选项，如“系统架构图 (graph)”、“时序图 (sequence)”、“类图 (class)”等。用户可以从下拉菜单中选择一个他们希望生成的图表类型。这个变量的值可以被传递给后续的 LLM 节点，作为 System Prompt 的一部分，从而指导 Kimi-K2-Instruct 生成特定类型的 Mermaid 代码。通过设置这些额外的输入参数，我们不仅提升了用户体验，让用户感觉是在与一个智能助手进行对话，而不是简单地提交一个文件，同时也为 LLM 提供了更丰富的上下文，使其生成的结果更加精准和个性化。这些参数在后续节点中可以通过 {{变量名}} 的方式被引用，例如 {{additional_context}} 或 {{diagram_type}}。

3.2 “文档提取器”节点：处理输入文件

“文档提取器”节点在我们的工作流中扮演着承上启下的关键角色，它负责处理从“开始”节点接收到的文件，并将其内容转换为后续 LLM 节点能够理解和处理的纯文本格式。当用户上传一个文件（例如一个 .zip 压缩包包含整个项目代码，或一个单独的 .py 文件）后，“开始”节点会将这个文件对象传递给“文档提取器”。这个节点的核心任务就是读取这个文件，无论其格式如何，并将其中的文本内容提取出来。在 Dify 的工作流编辑器中，你需要从节点库中找到“文档提取器”节点（有时也可能被称为“文件读取器”或类似名称），并将其拖拽到画布上，放置在“开始”节点之后。

配置“文档提取器”节点相对简单。你需要指定它的输入来源，即连接到“开始”节点中定义的文件变量。在节点的配置面板中，通常会有一个输入框让你选择或填写上游节点的输出变量，例如 {{uploaded_file}}。一旦配置好输入源，“文档提取器”就会自动处理文件。对于文本文件（如 .txt, .md, .py, .java），它会直接读取文件内容。对于更复杂的文档格式（如 .pdf, .docx），一些高级的文档提取器插件甚至能够解析其中的文本和结构。提取出的所有文本内容会被整合成一个单一的字符串，作为该节点的输出。这个输出字符串随后会被传递给工作流的下一个节点——LLM 节点。通过“文档提取器”的转换，我们确保了无论用户上传何种格式的文件，其核心的文本信息都能被有效地提取出来，为后续的 AI 分析和代码生成奠定了坚实的基础。

3.2.1 提取文件中的文本内容

“文档提取器”节点的核心功能是提取用户上传文件中的文本内容，这是将非结构化数据（文件）转化为结构化数据（文本字符串）的关键一步。在 Dify 的工作流中，当用户通过“开始”节点上传文件后，该文件对象会作为变量传递给“文档提取器”。这个节点被设计用来处理多种文件类型，并从中抽取出纯文本信息。例如，如果用户上传的是一个 Python 源代码文件（.py），文档提取器会读取文件的全部内容，包括代码、注释和空行，并将其作为一个长字符串输出。如果上传的是一个 Markdown 文档（.md），它同样会提取出所有的文本和 Markdown 标记。对于更复杂的二进制文件，如 PDF 或 Word 文档，一些功能强大的文档提取器插件（可能依赖于如 pdfplumber 或 python-docx 等底层库）能够解析文件结构，提取出其中的文本内容，并可能保留一些基本的格式信息（如段落、标题等），这些信息对于 LLM 理解文档结构非常有帮助。

在配置“文档提取器”节点时，你需要明确指定其输入源，即连接到上游“开始”节点中定义的文件变量。例如，如果你在“开始”节点中定义了一个名为 input_file 的文件变量，那么在“文档提取器”的配置中，你需要将其输入设置为 {{input_file}}。节点在执行时，会自动处理这个文件变量指向的文件对象。提取出的文本内容会成为该节点的主要输出，通常这个输出可以被命名为 text 或 content。这个输出的文本字符串随后就可以被下游的节点（如 LLM 节点）通过 {{document_extractor.text}} 这样的方式来引用。通过这一步骤，我们成功地将用户上传的任何文件内容都统一转换成了 LLM 可以处理的文本格式，为后续的智能化分析和图表生成铺平了道路。

3.2.2 将内容转换为LLM可识别的格式

“文档提取器”节点不仅负责从文件中提取文本，更重要的是，它将这些内容转换成了大型语言模型（LLM）能够有效识别和处理的格式。LLM 的输入通常是纯文本字符串，因此，将文件内容标准化为文本是至关重要的一步。当“文档提取器”处理完一个文件后，它会将提取出的所有文本信息整合成一个单一的、连续的字符串。这个字符串可能包含了代码、注释、文档说明等多种信息。例如，如果处理的是一个包含多个文件的 ZIP 压缩包，文档提取器可能会将所有文件的内容按一定顺序（如按文件名排序）拼接成一个大的文本块，并在每个文件内容之间可能添加一些分隔符（如文件名作为标题），以帮助 LLM 区分不同文件的来源。

这个最终生成的文本字符串，就是“文档提取器”节点的输出。在 Dify 的工作流中，这个输出可以被下游节点直接引用。在 LLM 节点的配置中，我们会将这个文本字符串作为用户提示词（User Prompt）的一部分，或者作为 System Prompt 中的上下文信息。例如，我们可以设计一个 System Prompt，其中包含一个占位符 {{context}}，然后在 LLM 节点的配置中，将 {{context}} 的值设置为 {{document_extractor.text}}。这样，当工作流运行时，LLM 节点接收到的提示词中就会包含从文件中提取出的全部文本内容。通过这种方式，“文档提取器”成功地将原始的文件输入，无缝地转换为了 LLM 可以“阅读”和“理解”的文本上下文，使得 LLM 能够基于这些具体的、来自用户本地的信息来执行后续的分析和生成任务，而不是仅仅依赖于其预训练的知识。

3.3 “LLM”节点：生成Mermaid代码

“LLM”节点是整个工作流的核心与大脑，它负责执行最关键的智能化任务：分析输入的文本内容并生成符合要求的 Mermaid 图表代码。在 Dify 的工作流编辑器中，你需要从节点库中找到“LLM”节点，并将其拖拽到画布上，放置在“文档提取器”节点之后。这个节点的输入是“文档提取器”提取出的纯文本内容，而其输出则是一段格式化的 Mermaid 代码字符串。对“LLM”节点的配置是整个工作流搭建过程中最为精细和关键的部分，它直接决定了最终生成架构图的质量和准确性。配置主要涉及三个方面：模型选择、System Prompt 设计和 User Prompt 配置。

首先，在模型选择方面，你需要在节点的属性面板中，从已配置的模型供应商列表中选择“月之暗面”，然后在模型列表中选择“Kimi-K2-Instruct”。这确保了我们调用的是最适合代码生成和理解任务的模型。其次，也是最重要的一点，是设计高效的 System Prompt。System Prompt 是发送给 LLM 的一条指令，它设定了模型的角色、任务目标和输出格式。一个好的 System Prompt 能够极大地提升模型输出的稳定性和准确性。最后，是配置 User Prompt，它负责将“文档提取器”提取出的具体代码内容动态地传递给模型。

3.3.1 选择Kimi-K2-Instruct模型

点击画布上的“LLM”节点，打开其配置面板。在“模型”或“模型选择”的下拉菜单中，找到并选择我们之前已经配置好的“月之暗面 - Kimi-K2-Instruct”模型。选择正确的模型是确保生成质量的第一步。Kimi-K2-Instruct 强大的代码理解和生成能力，是实现我们目标的基础。确保模型选择无误后，我们就可以进入最关键的提示词配置环节。

3.3.2 设计高效的System Prompt

System Prompt（系统提示词）是写给模型的“指令手册”，它为模型设定了全局的行为准则、角色定位和任务目标。一个好的 System Prompt 能够极大地提升模型输出的稳定性和准确性。对于我们的任务，System Prompt 需要清晰地告诉模型：“你是一个专业的软件架构师，你的任务是根据用户提供的代码，生成一段能够准确描述其系统架构的 Mermaid 代码。”

一个高效的 System Prompt 应该包含以下几个要素：

• 角色定义：明确模型的身份，例如“你是一位资深的软件架构师”。
• 任务描述：清晰地说明任务目标，例如“你的任务是分析用户提供的代码，并生成对应的系统架构图”。
• 输出格式要求：详细规定输出的格式，这是至关重要的一点。你需要明确告诉模型，输出必须是纯文本的 Mermaid 代码，并且需要包含在 mermaid` 和 代码块中，以便于后续的节点能够正确解析。例如，你可以这样写：“请只返回 Mermaid 代码，不要有任何额外的解释或说明。将代码包裹在 mermaid` 和 标记中。”
• 架构图规范：可以进一步细化对架构图的要求，例如“请识别出主要的模块、类、服务以及它们之间的关系。使用 graph TD（从上到下）的布局。用矩形节点表示类或服务，用箭头表示依赖或调用关系。”
• 示例（可选） ：提供一个简单的 Mermaid 代码示例，可以帮助模型更好地理解你的意图。例如，可以附上一个简单的三层架构的 Mermaid 图。

综合以上要素，一个完整的 System Prompt 示例如下：

你是一位专业的软件架构师。你的任务是分析用户提供的代码，并生成一段能够准确描述其系统架构的 Mermaid 图代码。请遵循以下规则：
1.  仔细分析代码，识别出主要的模块、类、函数、数据库表以及它们之间的调用关系、依赖关系和继承关系。
2.  使用 `graph TD` (Top-Down) 的布局来生成架构图。
3.  用矩形节点 `[]` 来表示类、模块或服务。
4.  用箭头 `-->` 来表示它们之间的关系，并在箭头上标注关系的类型（如 `调用`, `依赖`, `继承`）。
5.  如果代码中存在分层架构（如 Controller, Service, Repository），请使用 `subgraph` 来清晰地划分层次。
6.  你的输出必须是纯文本的 Mermaid 代码，不要有任何额外的解释、说明或 Markdown 格式。
7.  将生成的 Mermaid 代码包裹在 ````mermaid` 和 ````标记中。示例输出格式：
```mermaid
graph TDsubgraph 前端A[用户界面]endsubgraph 后端B[API Controller]C[业务逻辑服务]D[数据访问层]endsubgraph 数据层E[(数据库)]endA -->|HTTP 请求| BB --> CC --> DD -->|SQL 查询| E

3.3.3 配置用户提示词（User Prompt）

用户提示词（User Prompt）是动态的部分，它包含了从“文档提取器”节点传来的具体代码内容。在 LLM 节点的配置面板中，找到“用户提示词”或“输入”的输入框。在这里，你需要引用 extracted_text 变量，将提取出的代码内容传递给模型。你可以这样写：

请根据以下代码生成系统架构图：{{extracted_text}}

这里的 {{extracted_text}} 是 Dify 的变量引用语法，它会在工作流运行时被替换为实际的代码内容。通过这种方式，System Prompt 提供了通用的指令和规则，而 User Prompt 则提供了具体的、待处理的输入，两者结合，共同引导 Kimi-K2-Instruct 模型完成生成 Mermaid 代码的任务。

3.4 “Mermaid转换器”节点：渲染图表

“Mermaid 转换器”节点是工作流中的“可视化引擎”。它接收来自 LLM 节点的 Mermaid 文本代码，并调用 Mermaid 渲染引擎，将其转换成一张直观的图片（通常是 PNG 或 SVG 格式）。这个节点是实现从文本到图形转换的最后一步，也是用户最终能看到成果的关键环节。

3.4.1 连接LLM节点的输出

在画布上，将“Mermaid 转换器”节点放置在“LLM”节点之后，并用线连接它们。点击“Mermaid 转换器”节点，打开其配置面板。最关键的配置项是“输入”或“Mermaid 代码”。在这里，你需要指定要渲染的 Mermaid 代码来源。点击输入框，在弹出的变量选择器中，选择代表 LLM 节点输出的变量。在 Dify 中，LLM 节点的输出通常被命名为 llm.output 或类似的名字。选择这个变量，意味着我们将把 LLM 生成的完整文本（其中包含了 Mermaid 代码块）传递给转换器节点。

3.4.2 将Mermaid代码转换为可视化图表

“Mermaid 转换器”节点会自动解析输入的文本，寻找 mermaid` 和 标记之间的代码块。找到后，它会提取出其中的 Mermaid 语法文本，并调用内置的 Mermaid 引擎进行渲染。你可以在配置面板中设置一些渲染参数，例如输出图片的格式（PNG 或 SVG）、背景颜色、主题（如 default, forest, dark 等）以及图片的宽度等。配置完成后，节点会将渲染好的图片作为其输出。你需要为这个输出指定一个变量名，例如 mermaid_image。这个变量将包含最终生成的架构图图片，可以被最后一个节点用来展示给用户。至此，我们已经完成了从代码到架构图的全部转换过程。

3.5 “直接回复”节点：返回最终结果

“直接回复”节点是工作流的终点，它负责将最终的成果——由“Mermaid 转换器”节点生成的架构图——展示给用户。这个节点的配置非常简单，主要是定义回复的内容和格式。

3.5.1 配置回复内容

点击画布上的“直接回复”节点，打开其配置面板。在“回复内容”或“消息”的输入框中，你可以定义最终要发送给用户的消息。你可以在这里添加一些固定的文本，比如“您好，根据您提供的代码，生成的系统架构图如下：”，然后，在文本中插入由“Mermaid 转换器”节点生成的图片变量。在 Dify 中，插入变量的语法通常是 {{变量名}}。因此，你可以这样写：

您好，根据您提供的代码，生成的系统架构图如下：{{mermaid_image}}

这里的 {{mermaid_image}} 就是我们在“Mermaid 转换器”节点中定义的输出变量。当工作流执行到这一步时，Dify 会自动将变量替换为实际的图片，并将其嵌入到回复消息中。

3.5.2 展示生成的架构图

配置好回复内容后，整个工作流就搭建完成了。当用户上传代码文件并触发工作流后，Dify 会依次执行各个节点，最终通过“直接回复”节点，将一张清晰、直观的系统架构图发送给用户。用户可以在聊天界面中直接看到这张图片，并可以对其进行下载或分享。至此，一个完整的“一键生成系统架构图”的 Dify 智能体就成功创建并配置完毕了。

4. 高级配置技巧与最佳实践

在掌握了基础的 Dify 工作流搭建方法后，通过运用一些高级配置技巧和遵循最佳实践，可以显著提升生成架构图的质量、准确性和实用性。这些技巧主要集中在对核心“LLM”节点的精细化调优，以及对整个工作流的系统性优化。本章节将深入探讨 System Prompt 的设计艺术、Mermaid 代码生成的优化策略，以及工作流的调试与性能分析方法，帮助读者打造出更加专业和智能的架构图生成工具。

4.1 System Prompt的设计艺术

System Prompt 是引导大语言模型行为的“总纲领”，其设计的优劣直接决定了模型输出的质量。一个精心设计的 System Prompt 不仅能明确任务目标，还能为模型提供充足的上下文和清晰的约束，从而激发其最大的潜能。在设计 System Prompt 时，应遵循以下几个核心原则，以达到“艺术”般的精准控制。

4.1.1 明确任务目标与输出格式

这是 System Prompt 最基本也是最重要的要求。必须清晰、无歧义地定义模型的任务。例如，不应简单地说“分析代码”，而应具体到“分析用户提供的 Python 代码，识别出所有的类、函数以及它们之间的调用关系，并生成一个自上而下的流程图”。同时，对输出格式的要求必须严格且具体。在我们的场景中，这意味着要明确规定：

• 输出必须是纯 Mermaid 代码，不能包含任何解释性文字、问候语或总结。
• 代码必须被包裹在 mermaid` 和 代码块中，以便于下游节点解析。
• 图表类型（如 graph TD）和节点形状（如 [] 表示矩形，{} 表示菱形）需要明确指定。
• 关系描述（如 --> 表示调用）也应给出规范。

通过这种精确的指令，可以最大限度地减少模型产生“幻觉”或输出不符合预期格式内容的可能性，确保工作流的稳定性和可靠性。

4.1.2 提供上下文信息与示例

为了让模型更好地理解任务，可以在 System Prompt 中提供相关的上下文信息。例如，可以告知模型代码可能来自一个 Web 应用、一个数据分析脚本或一个微服务系统，这有助于模型从正确的视角进行分析。此外，提供一个或多个高质量的示例是提升模型表现的有效手段。示例可以是一个简单的 Mermaid 代码片段，展示了期望的图表风格、节点命名规范和关系标注方式。例如：

示例输出格式：
```mermaid
graph TDA[用户请求] --> B{API Gateway};B --> C[用户服务];C --> D[(用户数据库)];C --> E[消息队列];

这个示例直观地告诉模型，我们期望一个清晰的、带有标签的、能够区分不同组件类型（如服务、数据库）的架构图。示例的力量在于，它比抽象的规则描述更具体，能让模型“心领神会”，从而生成风格一致、质量更高的输出。

4.1.3 引导模型识别关键组件与关系

除了宏观的任务定义，System Prompt 还应包含一些微观层面的引导，帮助模型在复杂的代码中抓住重点。可以明确指示模型去识别特定类型的组件和关系，例如：

• 识别核心模块：提示模型关注那些包含 main、app、server 等关键词的文件或类。
• 识别数据流：引导模型追踪数据的输入、处理和输出路径，例如从 API 请求到数据库查询再到响应返回的完整链路。
• 识别依赖关系：要求模型不仅识别直接的函数调用，还要识别通过配置文件、环境变量或导入语句体现的间接依赖。
• 区分不同层次：对于分层架构（如 MVC），可以提示模型使用 subgraph 来清晰地划分 Controller、Service 和 Repository 等层次。

通过这些具体的引导，可以帮助模型从一个“代码阅读者”转变为一个“架构分析师”，使其生成的图表不仅能反映代码的静态结构，更能揭示其内在的逻辑和设计思想。

4.2 优化Mermaid代码生成

生成高质量的 Mermaid 代码是最终获得清晰、易读架构图的前提。除了依赖 LLM 自身的理解能力外，我们还可以通过一些策略来主动优化生成的 Mermaid 代码，使其更好地表达复杂的系统架构。

4.2.1 处理复杂的架构关系

当系统架构非常复杂，包含大量的组件和交错的关系时，直接生成的 Mermaid 图可能会变得混乱不堪，难以阅读。为了解决这个问题，可以在 System Prompt 中引入一些处理复杂关系的策略：

• 模块化与抽象：提示模型将复杂的系统分解为多个高层次的模块或子系统，并用 subgraph 来表示。在每个 subgraph 内部，再详细展示其内部组件。这种“先总后分”的方式，符合人类理解复杂系统的认知习惯。
• 关系简化：对于非常密集的连接，可以提示模型进行简化。例如，如果多个组件都依赖于同一个数据库，可以用一条带有多条分支的箭头，而不是为每个依赖都画一条独立的线。
• 布局优化：Mermaid 支持多种布局引擎（如 dagre, elk）。可以在生成的代码中指定使用 elk 布局引擎，它在处理复杂和大型图表时通常能提供更好的自动布局效果。例如，在代码开头添加 %%{init: {'flowchart': {'defaultRenderer': 'elk'}}}%%。

通过这些策略，可以引导 LLM 生成结构更清晰、层次更分明的 Mermaid 代码，从而有效地表达复杂的架构关系。

4.2.2 自定义图表样式与主题

Mermaid 提供了丰富的自定义选项，允许用户通过 CSS 或直接修改图表定义来改变其外观。我们可以在 System Prompt 中引导 LLM 生成包含自定义样式的 Mermaid 代码，以提升图表的美观度和信息表达能力。

• 使用主题：Mermaid 内置了多种主题，如 default, forest, dark, neutral。可以在生成的代码中通过 %%{init: {'theme': 'forest'}}%% 来指定一个全局主题。
• 自定义节点样式：可以为不同类型的节点（如服务、数据库、前端）定义不同的样式。例如，在节点定义后添加 :::db 来应用一个名为 db 的 CSS 类，然后在文档中定义这个类的样式。
• 添加图标：通过集成 font-awesome 等图标库，可以在节点中显示图标，使图表更加直观。例如，A["fa:fa-user 用户服务"]。

在 System Prompt 中加入这些高级语法的示例和要求，可以引导 LLM 生成不仅结构准确，而且视觉表现力更强的专业级架构图。

4.3 工作流的调试与优化

一个稳定、高效的工作流需要经过不断的调试和优化。Dify 平台提供了一些工具和方法，帮助我们监控工作流的运行状态，分析潜在问题，并进行针对性的改进。

4.3.1 监控各节点的执行状态

在 Dify 的工作流编辑器中，可以实时监控每个节点的执行状态。当运行工作流时，节点会以不同的颜色高亮显示，表示其当前状态（如等待执行、正在执行、执行成功、执行失败）。通过观察节点的状态变化，可以快速定位到流程中出现问题或耗时较长的环节。例如，如果“LLM”节点长时间处于“正在执行”状态，可能意味着输入的代码过长，导致模型处理时间增加，此时可以考虑对输入进行预处理，如截断或分段。

4.3.2 分析日志以定位问题

Dify 会记录工作流运行的详细日志，这是定位问题的最重要工具。在日志中，可以查看每个节点的详细输入和输出。如果某个节点执行失败，日志中通常会包含具体的错误信息。

• 调试 LLM 节点：如果生成的 Mermaid 代码不符合预期，可以检查 LLM 节点的日志，查看完整的 System Prompt 和 User Prompt 是否正确拼接，以及模型的原始输出是什么。这有助于判断问题是出在提示词设计上，还是模型本身的理解偏差。
• 调试 Mermaid 转换器节点：如果图表渲染失败，检查该节点的日志，看其接收到的 Mermaid 代码是否存在语法错误。有时 LLM 可能会生成一些不合法的 Mermaid 语法，导致渲染失败。通过分析日志，可以发现问题并回到 System Prompt 中进行修正，例如增加“确保生成的 Mermaid 代码语法完全正确”的约束。

通过持续的监控和日志分析，可以不断迭代和优化工作流的各个环节，提升其稳定性和生成质量。

5. 实战案例：一键生成Logtl系统架构图

为了更直观地展示整个工作流的实际效果，本章节将通过一个具体的实战案例——为一個名为“Logtl”的日志处理系统生成架构图，来完整地演示从准备代码到最终生成并分析结果的整个过程。通过这个案例，读者可以更好地理解如何将理论知识应用到实践中，并学会如何根据实际结果对工作流进行调优。

5.1 案例背景：Logtl系统简介

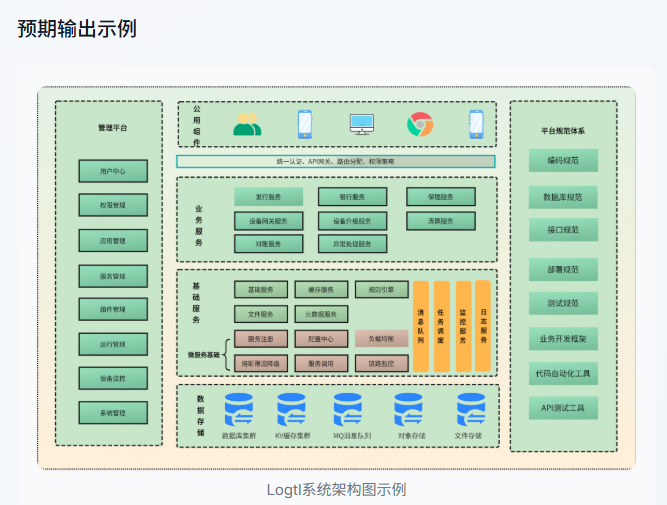

Logtl 是一个假想的、用于集中式日志收集、处理和可视化的系统。它模拟了现代微服务架构中常见的日志管理方案，具有一定的复杂性，非常适合用来测试我们的架构图生成工作流。

5.1.1 Logtl系统的核心功能

Logtl 系统的核心功能包括：

1. 日志收集：通过多种方式（如 Filebeat、Fluentd）从各个业务服务中收集日志数据。
2. 日志传输与缓冲：使用消息队列（如 Kafka）作为日志数据的传输和缓冲层，以应对流量高峰。
3. 日志处理与解析：由专门的日志处理服务（如 Logstash）从 Kafka 中消费数据，进行解析、过滤和结构化处理。
4. 日志存储：将处理后的日志数据存储到时序数据库（如 Elasticsearch）中，以便进行高效的搜索和分析。
5. 日志可视化：提供一个 Web 界面（如 Kibana），供用户查询、分析和可视化日志数据。

5.1.2 系统架构的复杂性

Logtl 系统的架构体现了典型的微服务复杂性：

• 多组件协作：涉及多个独立的组件（收集器、消息队列、处理器、数据库、可视化界面），它们之间通过网络进行通信。
• 异步数据流：日志数据的流动是异步的，通过消息队列解耦了生产者和消费者。
• 技术栈多样：不同组件可能使用不同的技术栈实现，例如 Filebeat 可能是 Go 语言编写，而 Logstash 可能是 JRuby。
• 部署拓扑：组件可能部署在不同的物理机、虚拟机或容器中，形成复杂的部署拓扑。

这些特点使得手动绘制其架构图既耗时又容易出错，非常适合通过我们的自动化工作流来完成。

5.2 准备工作：准备Logtl示例代码

为了让工作流能够分析 Logtl 系统，我们需要准备一份能够代表其架构的代码。由于我们无法上传整个多文件项目，一个有效的方法是创建一个包含关键文件和配置信息的文本文件。

5.2.1 创建示例代码文件

我们可以创建一个名为 logtl_system.txt 的文本文件，其内容可以包括：

• 一个主要的 Python 服务文件：模拟日志处理服务的核心逻辑，包含主要的类和函数。
• 配置文件：例如 config.yaml，其中定义了各个组件的连接信息，如 Kafka 的地址、Elasticsearch 的索引名等。
• Docker Compose 文件：docker-compose.yml 文件是描述多容器应用部署拓扑的绝佳素材，它清晰地定义了各个服务（如 elasticsearch, kibana, kafka）及其依赖关系。

将这些文件的内容复制到 logtl_system.txt 中，并用清晰的注释或分隔符（如 ---）将它们隔开。这份文件将作为我们工作流的输入。

5.2.2 上传代码到工作流

启动我们之前创建的“架构图生成器”Chatflow 应用。在对话界面中，点击文件上传按钮，选择我们刚刚创建的 logtl_system.txt 文件。如果我们在“开始”节点中配置了额外的输入参数（如“图表类型”），可以在这里选择“系统架构图 (graph)”。然后，提交输入，触发工作流的执行。

5.3 执行工作流并生成架构图

工作流将按照我们设计的逻辑，自动完成从代码分析到图表生成的全过程。

5.3.1 运行工作流

点击发送后，Dify 会开始执行工作流。你可以在界面上看到各个节点的执行状态。首先，“文档提取器”会读取 logtl_system.txt 的内容。然后，“LLM”节点会调用 Kimi-K2-Instruct 模型，对文本进行分析。这个过程可能需要几秒钟到几十秒钟，具体取决于代码的长度和复杂性。最后，“Mermaid 转换器”会接收到 LLM 生成的代码，并将其渲染成图片。

5.3.2 查看生成的架构图

当所有节点都成功执行完毕后，“直接回复”节点会将最终生成的架构图展示在对话界面中。你将看到一张清晰的可视化图表，它应该包含了 Logtl 系统的各个核心组件（如 Log Collector, Kafka, Log Processor, Elasticsearch, Kibana），并用箭头表示了它们之间的数据流向和依赖关系。

5.4 结果分析与优化

生成架构图只是第一步，更重要的是对结果进行分析和评估，并根据评估结果对工作流进行迭代优化。

5.4.1 评估生成架构图的准确性

仔细查看生成的架构图，评估其是否准确地反映了 Logtl 系统的设计。可以从以下几个方面进行评估：

• 组件完整性：是否包含了所有关键的组件？
• 关系正确性：组件之间的连接关系是否正确？例如，日志处理器是否正确地连接到了 Kafka 和 Elasticsearch？
• 层次清晰度：图表的布局是否清晰，是否体现了系统的分层结构？
• 信息准确性：组件的命名和标签是否准确？

5.4.2 根据结果调整System Prompt

如果发现生成的架构图存在不足，就需要回到 System Prompt 中进行调整。例如：

• 如果缺少组件：在 System Prompt 中增加提示，如“请特别注意从 Docker Compose 文件中识别所有定义的服务”。
• 如果关系错误：在 System Prompt 中更明确地定义关系识别的规则，如“从配置文件中读取连接信息，以确定服务间的依赖关系”。
• 如果布局混乱：在 System Prompt 中指定使用 elk 布局引擎，或者要求模型使用 subgraph 来更好地组织图表。

通过“生成-评估-调整”的循环，我们可以不断地优化工作流，使其能够生成越来越准确、越来越专业的系统架构图。

6. 总结与展望

6.1 本文内容回顾

本文详细介绍了如何利用 Dify 智能体平台，结合强大的 Kimi-K2-Instruct 大语言模型和灵活的 Mermaid 图表工具，构建一个能够“一键生成”系统架构图的自动化工作流。我们从核心概念入手，分别阐述了 Mermaid 的文本化绘图优势、Dify 的低代码 AI 应用开发能力，以及 Kimi-K2-Instruct 在代码理解与生成方面的卓越性能。随后，文章以 step-by-step 的方式，详细拆解了在 Dify 平台上搭建该工作流的完整过程，包括环境准备、模型与插件配置、Chatflow 的创建以及五个核心节点的精细化配置。此外，我们还深入探讨了 System Prompt 的设计艺术、Mermaid 代码的优化策略以及工作流的调试技巧，并通过一个“Logtl 日志系统”的实战案例，生动地展示了从理论到实践的全过程。

6.2 AI辅助架构设计的未来趋势

随着大语言模型和 AI 智能体技术的飞速发展，AI 辅助架构设计正展现出巨大的潜力和广阔的前景。未来的趋势可能包括：

• 从静态图到动态模型：目前的工具主要生成静态的架构图。未来，AI 可能能够生成交互式的、可模拟运行的架构模型，让架构师能够动态地观察系统在不同负载和故障场景下的行为。
• 更深度的代码理解：AI 将不仅仅停留在识别模块和关系的层面，而是能够深入理解代码的业务逻辑、性能瓶颈和安全漏洞，并在架构图中进行标注和提示。
• 自动化架构演进：AI 可以根据新的业务需求或技术债分析，自动提出架构优化方案，并生成相应的代码和配置变更，实现架构的自动化演进和重构。
• 自然语言驱动的设计：架构师将能够通过自然语言描述，直接生成完整的、可部署的系统架构，极大地降低架构设计的门槛，让更多人能够参与到系统创造的过程中。

6.3 鼓励读者动手实践

纸上得来终觉浅，绝知此事要躬行。本文提供的所有知识和技巧，最终都需要通过动手实践才能真正掌握。我们强烈鼓励读者按照本文的步骤，亲自搭建一个属于自己的“架构图生成神器”。在实践过程中，你可能会遇到各种各样的问题和挑战，但正是这些解决问题的过程，会让你对 Dify、LLM 和 Mermaid 有更深入的理解。不要害怕尝试，大胆地去修改提示词、调整节点配置、探索新的插件功能。相信通过不断的实践和探索，你一定能够打造出更加强大、更加智能的 AI 辅助工具，将繁琐的绘图工作彻底解放出来，把更多的精力投入到真正有价值的架构创新中去。
