消防器具-图形识别一键计量

消防器具-图形识别一键计量

常见的消防器具包括消火栓、水喷淋（雾）喷头、灭火器等。常规的手算方式不仅复杂，还容易出错。而【图形识别】功能可实现一键计量，能快速计算消防器具数量。

一、基础知识

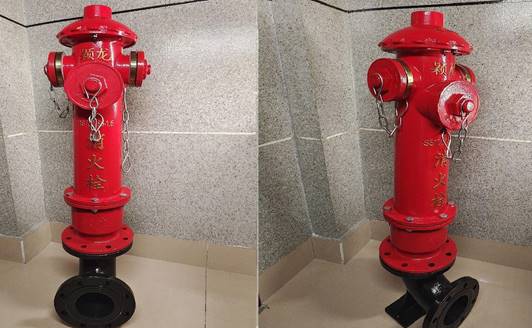

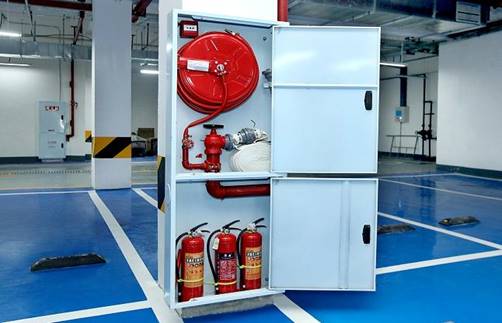

1.消火栓设备

消火栓设备由水枪、水带和消火栓组成,均安装于消火栓箱内。室内消火栓应布置在建筑物内各层明显、易于取用和经常有人出入的地方,如楼梯间、走廊、大厅、车间的出入口和消防电梯的前室等处。设有室内消火栓的建筑如为平屋顶时,宜在平屋顶上设置试验和检查用的消火栓。

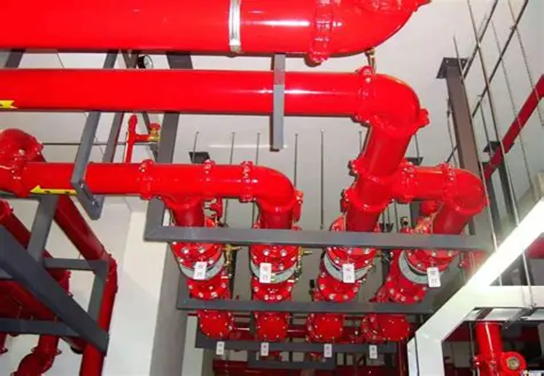

2.消防管网

建筑物内消防管网包括干管和支管。其常用管材为钢管,以环状布置为佳。

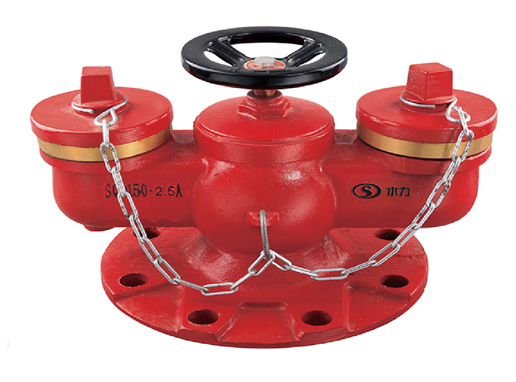

3.消防水泵接合器

水泵接合器是连接消防车向室内消防给水系统加压供水的装置,一端由消防给水管网水平干管引出,另一端设于消防车易于接近的地方。水泵接合器分为地上式、地下式和墙壁式三种。

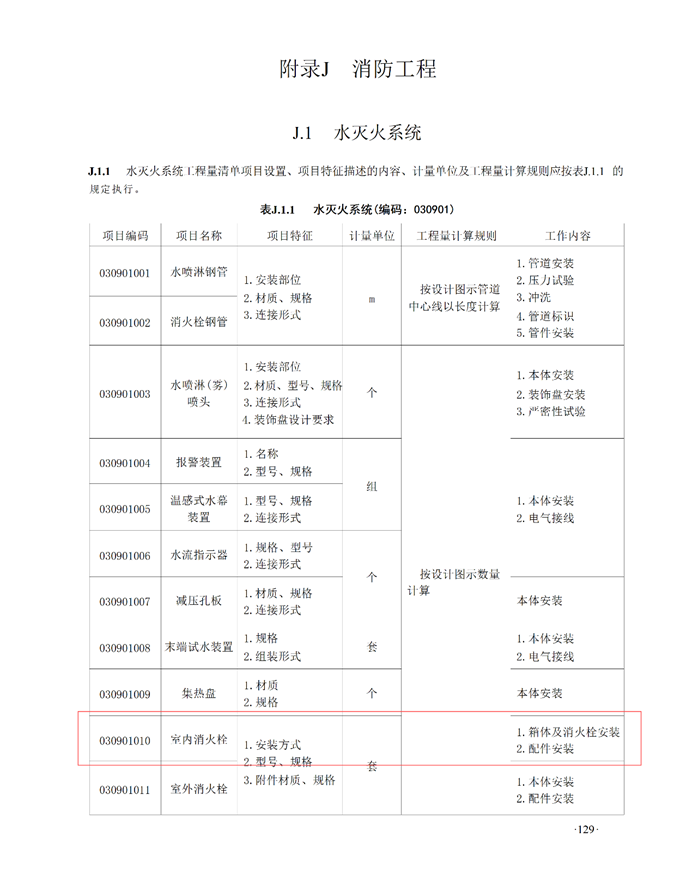

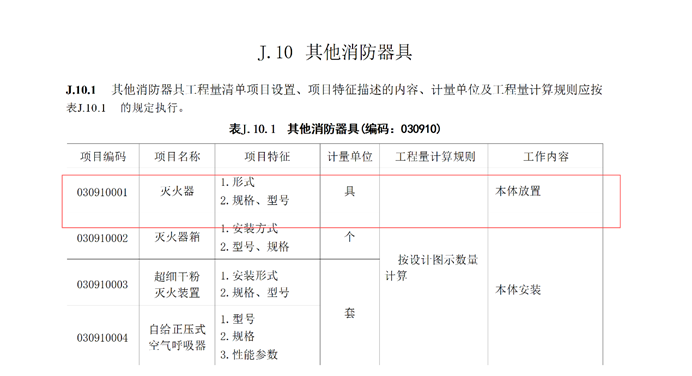

二、清单计量规则

三、案例分析

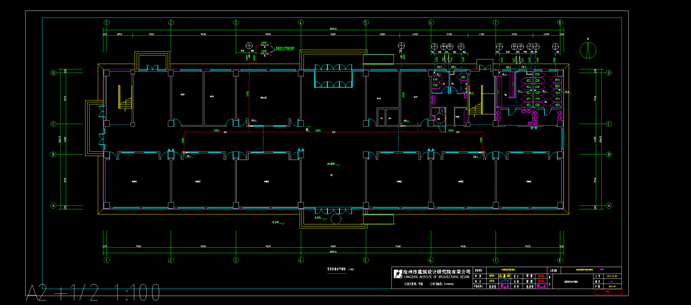

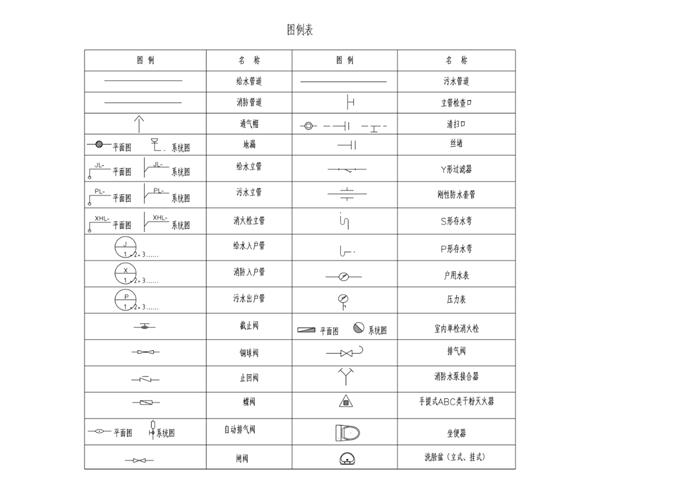

1.观察首层给排水平面图和图例表，消防器具有手提式ABC类干粉灭火器和室内单栓消火栓。

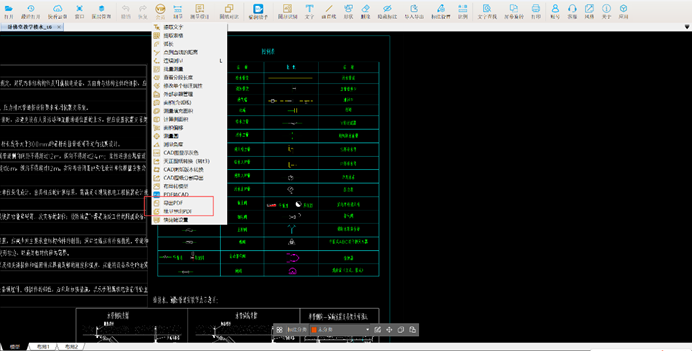

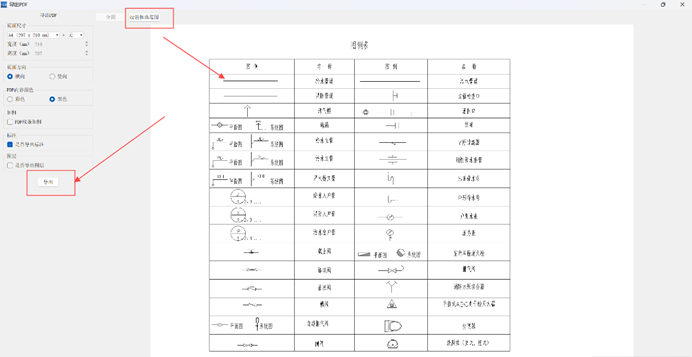

2. 为便于观察图例表，可运用CAD快速看图软件中的【导出PDF】或【批量导出PDF】功能，将图例表导出为PDF格式。导出PDF时，需留意框选范围和页面尺寸。

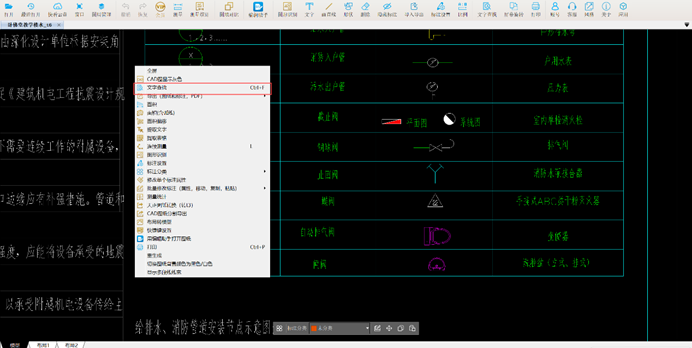

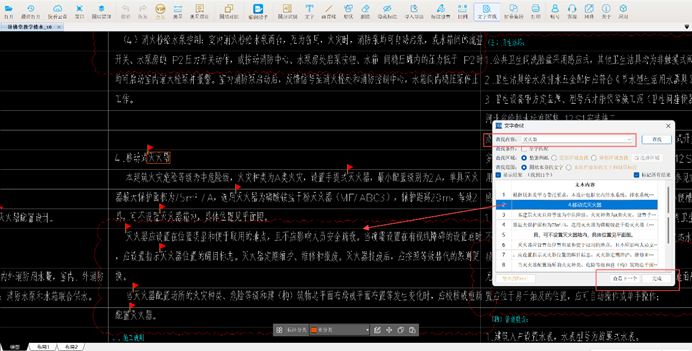

在计量手提式ABC类干粉灭火器时，需明确具体说明以确定其形式和规格型号。【文字查找】功能只需输入关键词“灭火器”，就能快速查找到相关具体内容，极大地节省了时间。

本建筑火灾危险等级为中危险级，火灾种类为A类火灾，设置手提式灭火器，最小配置级别为2A，单具灭火器最大保护面积为75m²/A，选用灭火器为磷酸铵盐干粉灭火器（MF/ABC3），保护距离20m，每处2具，可不设置灭火器箱内，具体位置见平面图。

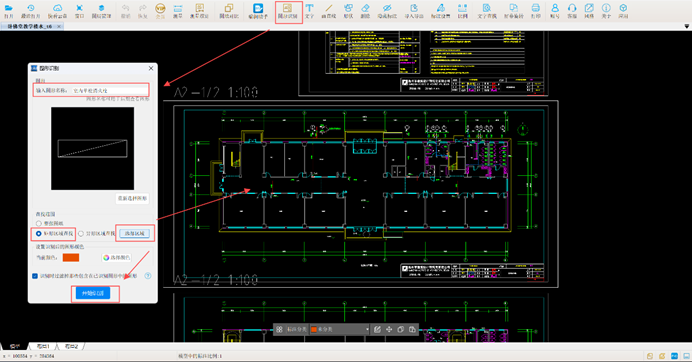

3. 点击CAD快速看图中的【图形识别】功能，框选图例后右键，输入图形名称“室内单栓消火栓”，再选择查找范围为首层给排水平面图，确认无误后即可开始识别。手提式ABC类干粉灭火器的识别方法与此相同。

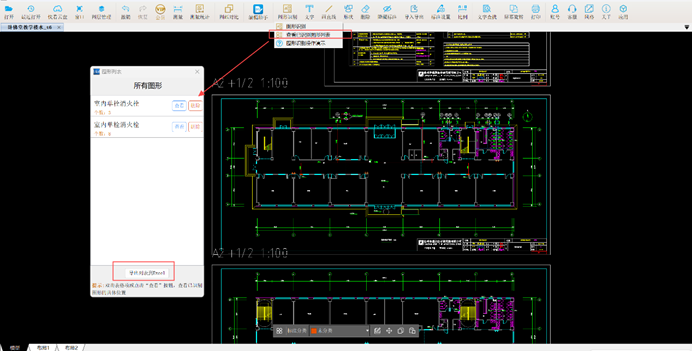

所有消防器具识别完成后可以使用【查看已识别图形列表】功能统计所有的消防器具，如图所示，手提式ABC类干粉灭火器有8个，室内单栓消火栓有3套。

【图形识别】功能能够快速定位并计量器具数量，【导出PDF】和【文字查找】功能可快速辅助我们读图，使工程量计算更加精确。这些功能极大地提高了我们的工作效率！

#图形识别#消防器具#文字查找#
