机器视觉的手机模组背光贴合应用

 在现代智能手机制造中，屏幕模组的背光贴合是影响显示质量和可靠性的关键工序。随着全面屏技术的普及，消费者对屏占比和显示效果的要求不断提升，传统的人工对位方式已无法满足现代制造对精度和效率的严苛要求，而基于机器视觉的MasterAlign视觉系统正是为这一精密工艺带来了智能化的解决方案。

机器视觉在手机模组背光贴合中的应用，首先体现在其卓越的视觉定位与引导能力上。背光贴合要求对位精度通常需控制在±15μm以内，任何细微偏差都会导致屏幕出现亮斑、暗区或摩尔纹等光学缺陷。

MasterAlign视觉系统搭载高分辨率工业相机与专业光学镜头，可实现高达±3μm的重复定位精度，精准识别屏幕和背光组件的微观结构特征。

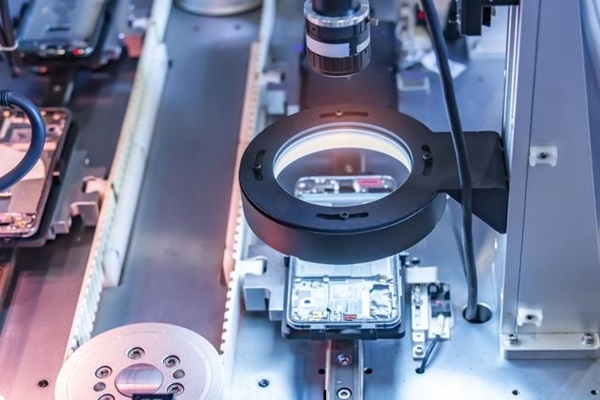

在实际应用中，视觉定位系统通过实时捕捉产品表面的特征与定位标识，实现像素级别的精准识别。即使面对反光或纹理复杂的基底，系统也能通过光源调控，获取清晰图像，快速计算产品的位置与角度偏差。

计算完成后，系统会立即将数据传送至贴合设备，引导精密平台进行实时调整，确保背光组件与屏幕完美对齐。

面对生产过程中材料热胀冷缩或机械振动引起的偏差，MasterAlign系统的智能运动控制模块能在15ms内驱动精密平台进行实时补偿，将动态贴合精度稳定控制在±5μm范围内。

这种实时补偿机制大幅提升了贴合的稳定性和良品率，使屏幕贴合良品率大大提升，设备综合效率提高了30%。

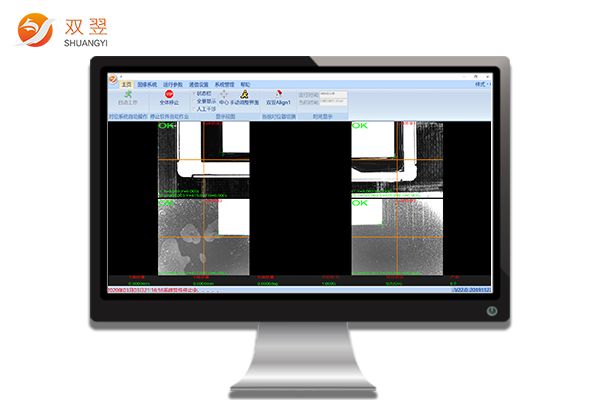

机器视觉系统在背光贴合中的应用优势不仅体现在精准的定位能力，还在于其用户友好的可视化操作界面。MasterAlign系统的操作界面简洁易懂，操作人员只需进行简单的参数设置，就能根据不同的产品规格与生产要求，快速完成系统配置与调试。

这种直观的可视化界面大幅降低了设备操作门槛和培训成本。

在背光贴合过程中，可视化界面实时显示检测图像和贴合状态，为操作人员提供最新的检测状态。

可视化操作界面还实现了生产数据的实时监控与记录。生产管理人员可通过系统直观了解每一块屏幕模组的贴合结果，及时发现生产过程中的质量问题，并进行针对性调整。

这为生产流程优化和质量管控提供了有力的数据支持，真正实现了从精密测量到缺陷拦截的一站式解决方案。

机器视觉在手机模组背光贴合领域的应用，标志着精密制造进入了全新的智能化阶段。MasterAlign视觉系统通过高精度视觉定位与引导，实现了传统人工对位无法企及的±3μm重复定位精度，大大提高行业贴合良品率。该系统不仅解决了全面屏、曲面屏等新兴屏幕形态的微米级贴合难题，更通过直观的可视化操作界面大幅降低了设备操作门槛。

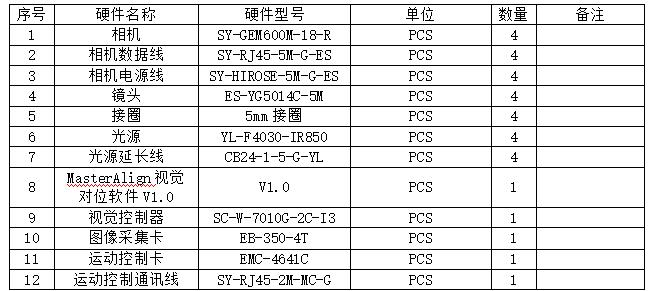

配置清单如下：

面对智能制造的时代要求，机器视觉技术已从单纯的定位工具演进为集精密测量、实时监控、闭环控制和数据分析于一体的完整解决方案。MasterAlign系统通过15ms内的实时动态补偿和预防式质量管控，有效避免了批量不良品的产生，为手机制造企业创造了显著的经济效益。随着柔性显示、折叠屏等新技术的不断发展，机器视觉在背光贴合领域的应用潜力将持续释放，为消费电子行业的创新提供坚实的技术支撑，成为推动制造业智能化转型不可或缺的关键力量。
