实验室温湿度高精度采集与监控中心集中管理实施细则
实验室内部温湿度监控系统实施方案

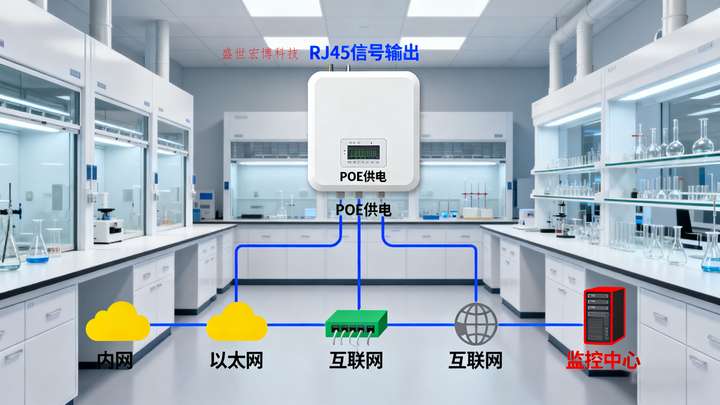

监控示意图
一、系统概述
实验室作为科研、检测、实验操作的核心场所，其温湿度环境的稳定性与精准性直接影响实验数据的可靠性、样品保存质量及实验过程的安全性。本方案针对实验室场景量身打造，采用以太网温湿度传感器作为终端采集设备，依托 RJ45 信号输出、POE 供电技术，结合现有网络基础设施实现数据无额外布线传输，通过内网、以太网及互联网多链路保障数据实时上传至监控中心，构建一套 “部署便捷、运行稳定、监控精准、访问灵活” 的智能化温湿度监控系统，助力实验室实现温湿度环境的精细化、无人化管理。
二、系统总体架构
本系统采用分层架构设计，从上至下分为感知层、传输层、应用层，各层级依托标准化网络技术实现协同联动，无需额外铺设供电线与数据线，大幅降低部署成本与施工难度。

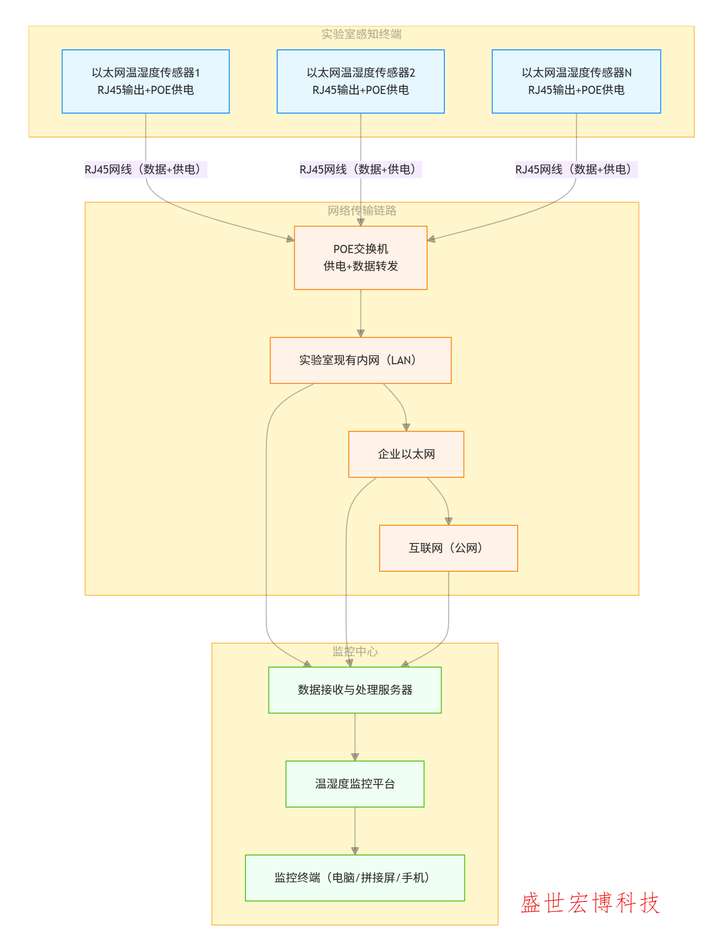

实验室以太网温湿度监控系统流程图
三、各层级详细设计
（一）感知层：以太网温湿度传感器部署
1. 设备选型标准
选用工业级以太网温湿度传感器，核心参数满足实验室高精度监控需求：
• 通信接口：标准 RJ45 接口，支持 TCP/IP 协议，直接接入现有网络；
• 供电方式：支持 IEEE 802.3af/at 标准 POE 供电，无需额外铺设电源线；
• 测量精度：温度精度 ±0.1℃~±0.3℃，湿度精度 ±1% RH~±2% RH，适配实验室对环境参数的高要求；
• 工作环境：工作温度范围 - 40℃~85℃，湿度范围 0% RH~100% RH，防护等级 IP65，适应实验室不同区域（如常温实验室、低温样品室）；
• 数据输出：支持实时主动上传（可配置上传频率 1s~3600s），或被动查询，数据格式为 JSON/XML，便于解析。

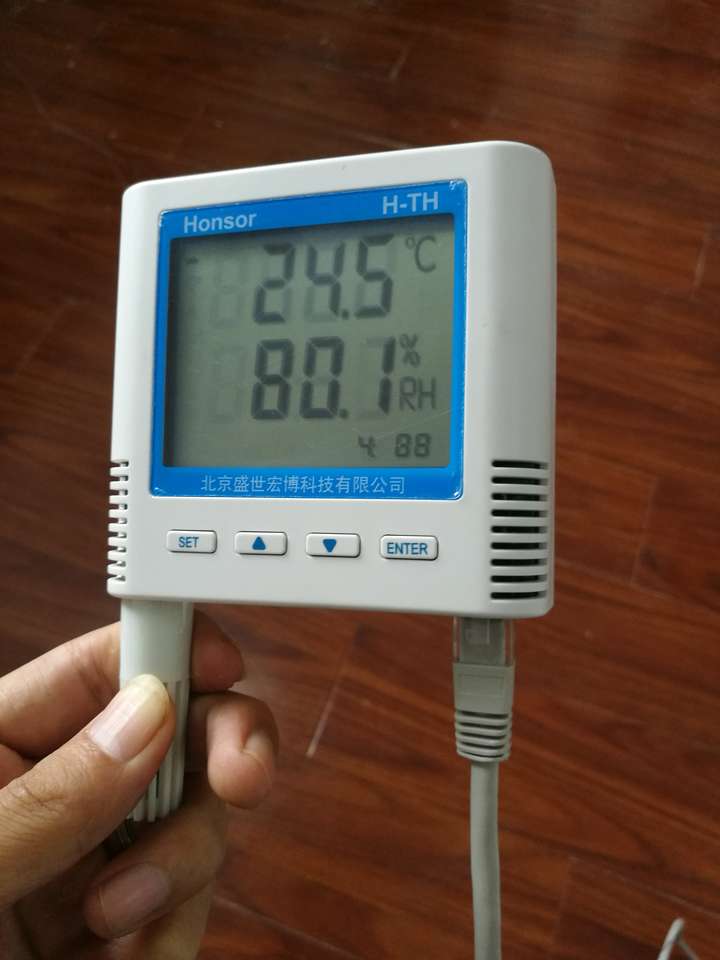

以太网温湿度变送器
2. 部署方案
• 部署位置：根据实验室布局与监控需求，在实验操作区、样品存储区、仪器设备区、试剂存放区等关键区域部署传感器，确保监控无死角；
• 部署数量：按实验室面积及空间布局合理配置，建议每 20~30㎡部署 1 台，或根据关键设备（如培养箱、色谱仪）周边单独部署；
• 连接方式：传感器通过 RJ45 网线直接接入实验室现有 POE 交换机，无需额外布线，即插即用。
（二）传输层：多网络无布线数据传输
1. 传输链路设计
依托实验室现有网络基础设施，构建 “内网 + 以太网 + 互联网” 三级传输链路，确保数据传输的稳定性与访问灵活性：
• 本地内网传输：传感器采集的温湿度数据通过 RJ45 网线传输至 POE 交换机，经实验室内网（LAN）直接上传至本地监控中心服务器，传输延迟≤50ms，满足实时监控需求；
• 以太网传输：通过企业内部以太网实现跨区域访问，例如总部监控中心可通过以太网访问分支实验室的温湿度数据；
• 互联网传输：配置公网访问权限，管理人员可通过手机 APP、电脑客户端（异地），经互联网远程查看实验室温湿度数据，支持 VPN 加密传输，保障数据安全。
2. 核心设备配置
• POE 交换机：选用 8 口 / 16 口工业级 POE 交换机，支持同时为多个传感器供电与数据转发，端口速率 100M/1000M 自适应，满足多设备并发传输需求；
• 网络路由器：利用实验室现有路由器，配置端口映射、VPN 加密等功能，实现互联网远程访问与数据安全传输；
• 传输协议：采用 TCP/IP 协议簇，数据传输过程中采用 SSL 加密，防止数据泄露或篡改。
添加图片注释，不超过 140 字（可选）
（三）应用层：监控中心核心功能
1. 硬件配置
• 数据接收服务器：配置工业级服务器，搭载高性能 CPU 与大容量硬盘，支持多传感器数据并发接收、存储（存储周期≥1 年）与处理；
• 监控终端：包括本地监控中心拼接屏 / 工业电脑、管理人员手机 / 平板，支持多终端同步展示。
2. 监控平台功能
监控平台采用 B/S（浏览器 / 服务器）架构，支持本地访问与远程登录，核心功能如下：
• 实时数据监控：以数字、仪表盘、曲线、地图等形式，直观展示各传感器的实时温湿度数据，标注传感器部署位置与设备编号，支持单传感器查看与多传感器对比；
• 历史数据管理：支持按时间范围（时 / 日 / 周 / 月 / 年）查询历史数据，生成数据报表（Excel/PDF 格式导出），绘制温湿度变化趋势图，为实验数据分析提供依据；
• 异常报警预警：支持自定义温湿度报警阈值（不同区域可设置不同阈值），当数据超出阈值时，通过监控平台弹窗、短信、邮件、APP 推送等多种方式实时报警，同时记录报警时间、数值、位置等信息，支持报警历史查询；
• 设备状态监控：实时监控传感器、POE 交换机的运行状态，当设备离线、网络中断时自动报警，便于及时排查故障；
添加图片注释，不超过 140 字（可选）
• 权限管理：设置多级用户权限（管理员、操作员、访客），不同权限对应不同操作权限（如数据查看、阈值修改、报警设置），保障系统管理安全；
• 数据导出与共享：支持历史数据、报警记录批量导出，可对接实验室 LIMS 系统（实验室信息管理系统），实现数据互通共享。
四、系统核心优势
1. 无需额外布线，部署便捷：依托现有网络与 POE 供电技术，传感器仅需一根 RJ45 网线即可实现供电与数据传输，避免破坏实验室现有装修，降低施工成本与周期，即插即用；
2. 高精度采集，数据可靠：选用工业级高精度传感器，测量精度满足实验室科研、检测需求，数据传输采用加密协议，确保数据真实、安全；
3. 多链路传输，访问灵活：支持本地内网、企业以太网、互联网多链路访问，管理人员可随时随地查看数据，实现 “无人值守、远程监管”；
4. 功能全面，适配实验室需求：具备实时监控、历史查询、异常报警、数据导出等核心功能，可自定义报警阈值与数据上传频率，适配不同类型实验室（如生物实验室、化学实验室、物理实验室）的个性化需求；
5. 易扩展，兼容性强：支持新增传感器（最多可扩展至数百台），兼容现有实验室网络设备与 LIMS 系统，后续可根据需求增加空气质量、光照度等其他监测参数。
添加图片注释，不超过 140 字（可选）
五、实施计划与周期
阶段 | 核心工作 | 周期 |
需求调研与方案确认 | 现场勘查实验室布局、现有网络情况，确认传感器部署位置与数量，明确监控需求 | 1~2 个工作日 |
设备采购与备货 | 采购传感器、POE 交换机、服务器等设备，完成设备检测与调试 | 3~5 个工作日 |
现场部署与安装 | 传感器安装、网线连接、POE 交换机部署，网络配置（内网 / 互联网访问权限配置） | 1~2 个工作日 |
系统调试与测试 | 传感器数据采集测试、传输链路稳定性测试、监控平台功能测试，报警阈值配置 | 1 个工作日 |
人员培训与验收 | 对实验室管理人员进行系统操作培训（数据查看、报警处理、报表导出），完成项目验收 | 1 个工作日 |
总实施周期：7~11 个工作日，可根据实验室规模与部署数量灵活调整。
六、售后保障
1. 设备质保：传感器、POE 交换机等硬件设备提供 1 年质保，质保期内免费维修或更换故障设备；
2. 软件维护：监控平台提供 2 年免费升级与技术支持，包括功能优化、bug 修复；
3. 应急响应：提供 7×24 小时技术支持，故障响应时间≤2 小时，远程无法解决的问题 48 小时内安排现场服务；
4. 定期巡检：每年提供 1~2 次免费现场巡检，检查设备运行状态、数据传输稳定性，提供系统优化建议。
本方案充分结合实验室场景特点与用户 “无需布线、POE 供电、多网络访问” 的核心需求，通过标准化、智能化的技术方案，实现实验室温湿度环境的全时段、高精度监控，为实验工作的顺利开展提供可靠保障。如需调整传感器部署数量、扩展监测参数或对接其他系统，可进一步优化方案细节。
