【Research】MagicFuzzer: Scalable deadlock detection for large-scale applications

2012-ICSE ｜MagicFuzzer: Scalable deadlock detection for large-scale applications ｜ Keywords：deadlock detection；multithreaded programs；Static；Graph；Offline

Research Problem

主要关注在大规模程序数据集中检测资源型死锁

Research Gap

当前潜在死锁检测方式包括静态分析、模型检测、动态分析、运行时监控 或者组合使用

其特点在于：

静态检测与模型检测对整个程序全面分析

动态监测在精度与可扩展性方面具备优势 可判断潜在死锁是否真实存在，但是无法有效排除误报

基于模式的死锁 精度低 易误报 性能下降

现代死锁检测技术 如MulticoreSDK Deadlock Fuzzer 通常先预测 基于锁集 lockset 定位潜在死锁。检测到潜在风险 进一步确认或修复 btw 如果运行过程中直接覆盖不到相关执行路径 产生误报

对于大规模应用程序 规模庞大 在一次执行中恰好触发某一特定死锁概率低 导致动态死锁检测在覆盖率与触发条件方面重大挑战

具体表现为：

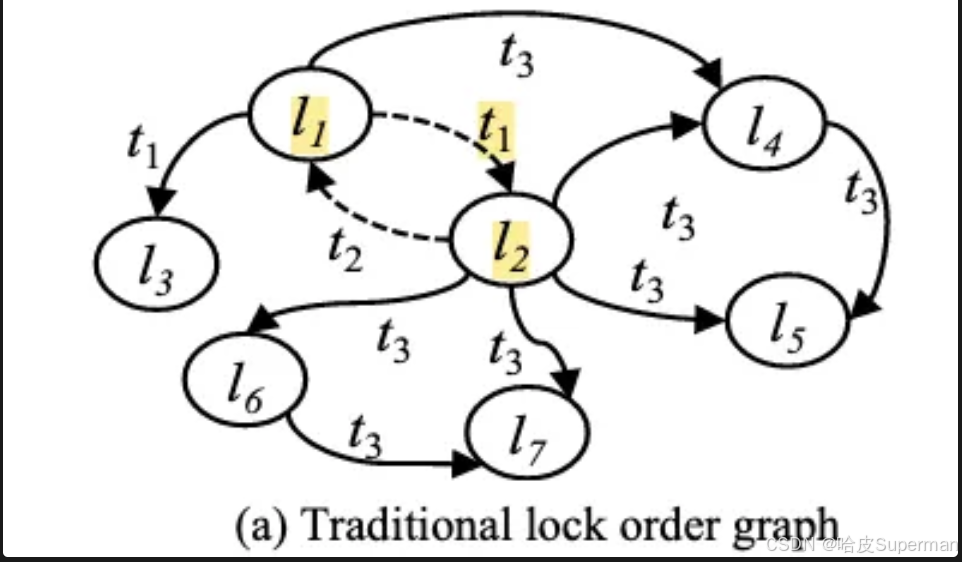

传统方法就是构建这种锁依赖图。图中线程t1 持有锁l1 请求锁l2 线程t2 持有锁l2 请求锁l1。形成环路 视为潜在死锁。在ITCAM应用中，锁顺序图包含超过30万个节点与60万条边，

Goodlock在检测时需耗费约48小时及13.6GB内存，效率极低。

所以

MulticoreSDK：位置分组两阶段检测 目的降低图规模；无法剔除不可能参与循环的冗余锁

DeadlockFuzzer：动态分析 在程序执行过程记录所有锁依赖关系 全排列搜索结合启发式剪枝，需在完整的锁依赖集上进行搜索，内存消耗极大，且确认阶段仅针对单个循环进行主动调度，导致命中真实死锁的概率较低。

Research Challenges

1. 如何有效剪枝，最大化程序的降低这个锁依赖图的规模
2. 如何避免检测同一环的多个排列
3. 如何提高真实死锁确认的命中率

Methodology

三个阶段

• P1: 执行轨迹生成

  输入：程序p

  处理：监控关键事件 比如线程create、事件acquire、release；小技巧：为每个锁m维护一个计数器，避免同一线程多次获取同一锁 只有acquire和release在该线程执行结束存在差值 才会记录

  输出：包含锁依赖关系的日志 D

• P2: 锁顺序图剪枝与循环检测

  输入：D

  处理：使用Magiclock算法，核心思想：只有锁节点同时有入边和出边才有可能构成锁循环，所以可以删除仅有一个或者一个都没有的，但是删除之后会产生新的不符合条件的节点，所以需要迭代删除，直到均为符合节点

  此外线程特异性：每个线程在一个循环中最多出现一次，不同排列中线程的相对顺序 可以根据环中最小线程id作为先导，DFS搜索剪枝重复线程

  实现方案：不需要显示保留图结构 而是利用每个节点的度数进行判断

  1. 构建初始图度数
  2. 迭代度数剪枝 从而得到cycle_set
  3. 基于线程特异性利用DFS 进一步剪枝 cyclic_set 剪为 CycleSet

  输出：CycleSet候选死锁集合

• P3: 死锁确认

  输入：CycleSet

  实现：

  1. 对象抽象：将CycleSet中的锁映射到实际执行中的锁对象
  2. MagicFuzzer调度器：目标 主动触发CycleSet，因为多线程程序运行时线程顺序和锁获取顺序不确定，这里不是没有依据的进行fuzzing了，而是带着答案去验证是否正确，如果不控制线程调度 可能一些潜在循环永远无法触发实际死锁
     1. CheckDeadlock(t, ToAcquire(t), Lockset(t)) 判断是否会形成死锁
     2. CheckAndPause：检查上面的三元组是否在CycleSet里面，如果匹配，把t线程暂停，确保其他线程有机会执行，从而触发整个死锁循环

  输出：MagicFuzzer接收CycleSet作为输入（Fuzz的seed？感觉有点像 不是的 不会变异） 在单次执行中主动调度线程，尝试触发实际死锁

Contributions

主要三个贡献：

1. 提出新的Magiclock算法 最大化有效剪枝 降低开销，助力程序执行过程高效检测死锁循环
2. 提出新的主动线程调度策略，可基于CycleSet进行并行调度，提高死锁触发概率
3. 实现基于C++的工具，在大型C/C++程序上验证高效性与低内存开销

Experiment Results

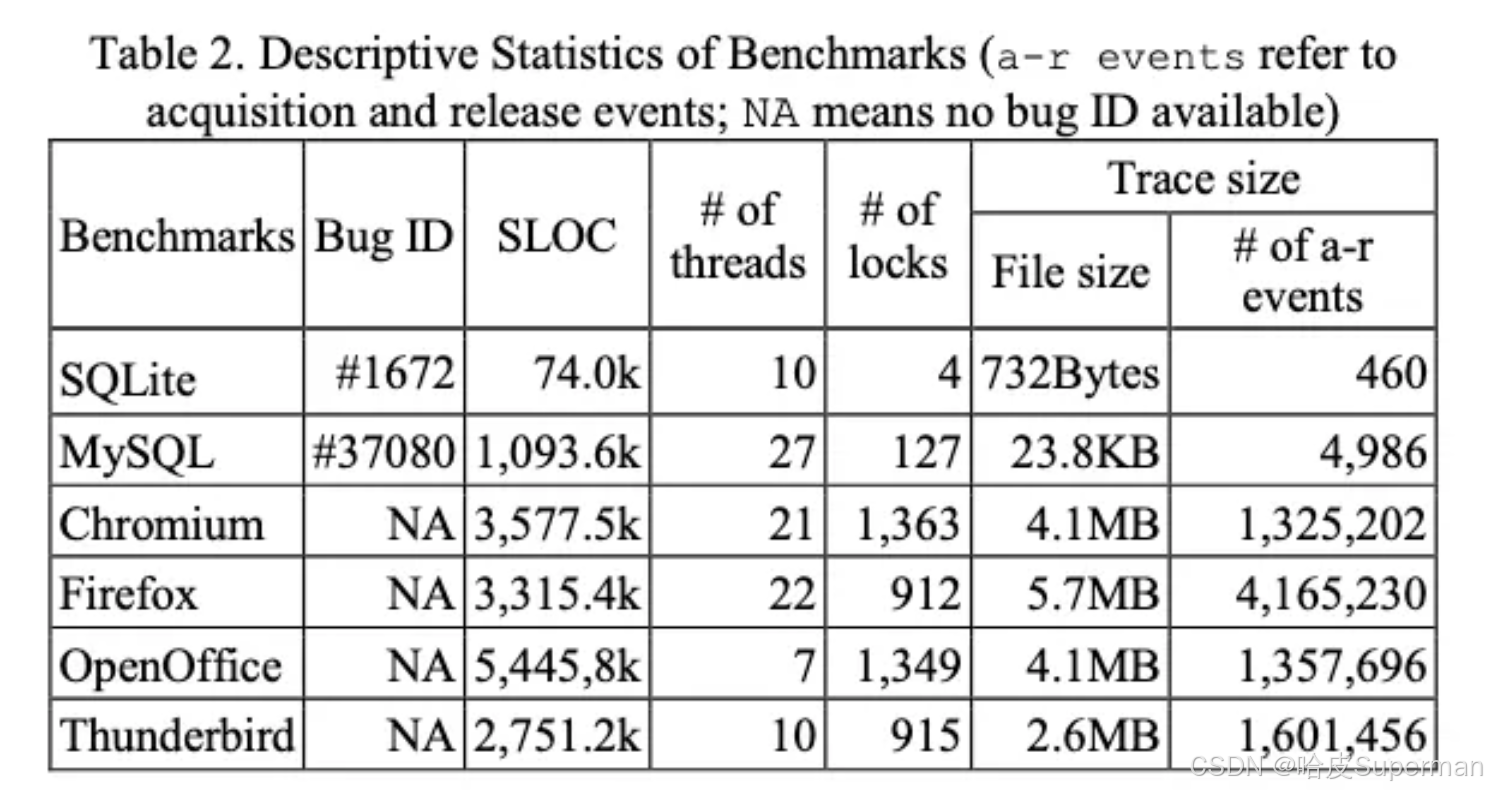

• Benchmarks：

  widely-used C/C++ open source programs, including SQLite [22], MySQL [16], Firefox [6], Chromium [4], Thunderbird [24], and Open Office [19].

  这里的sqlite用了harness测试

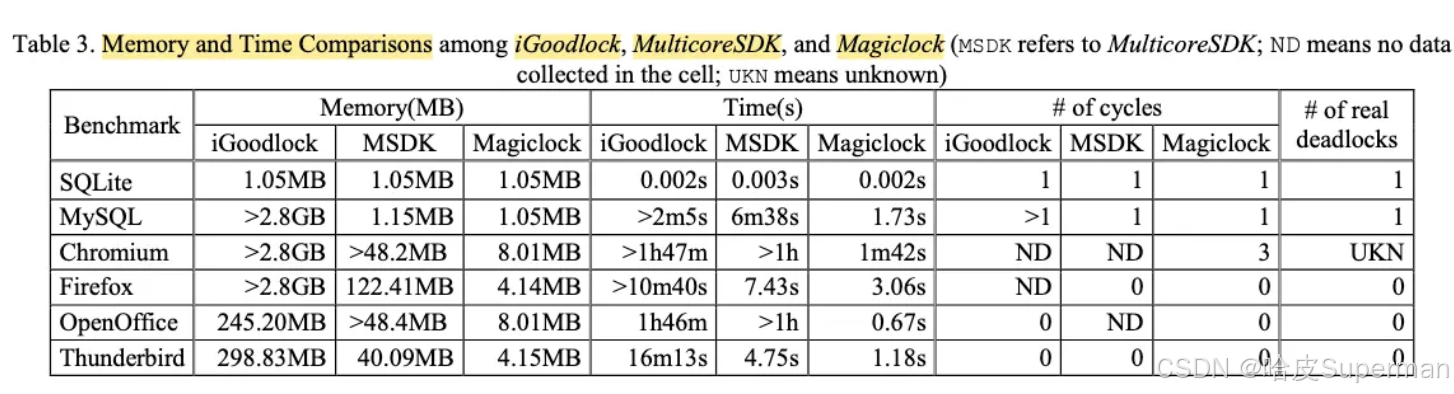

• 内存和时间开销 & 真实死锁检测结果

  其实在这些测试集中，检测到的真实死锁非常少，明确的只有两个，所以虽然不会误报，但是能否保证没有漏报有待商榷，毕竟剪枝的力度比对比方法大很多

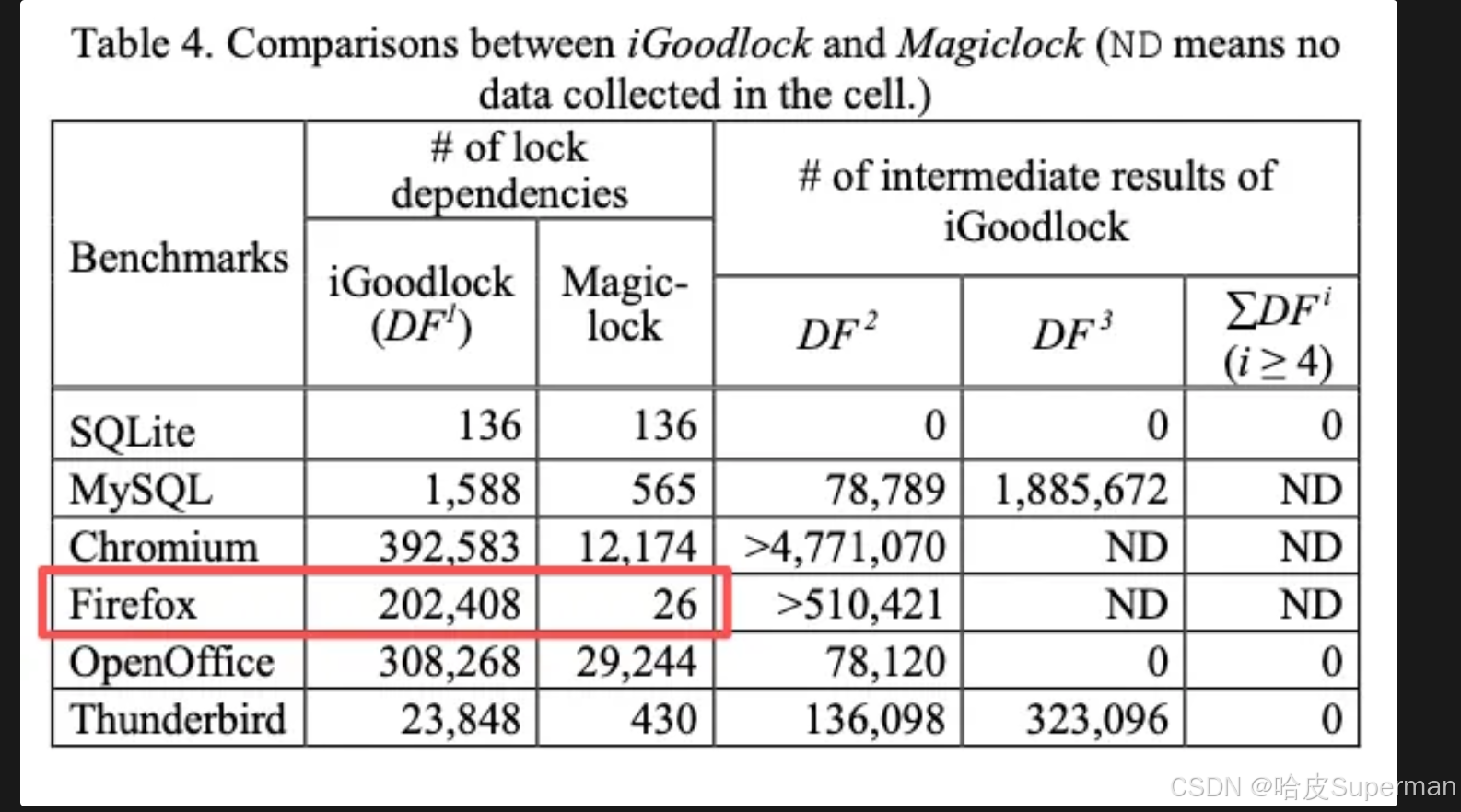

• 锁依赖数量对比：


  Firefox上的显著差距， Magiclock仅产生26个锁依赖，而iGoodlock产生202,408个（减少约7800倍）

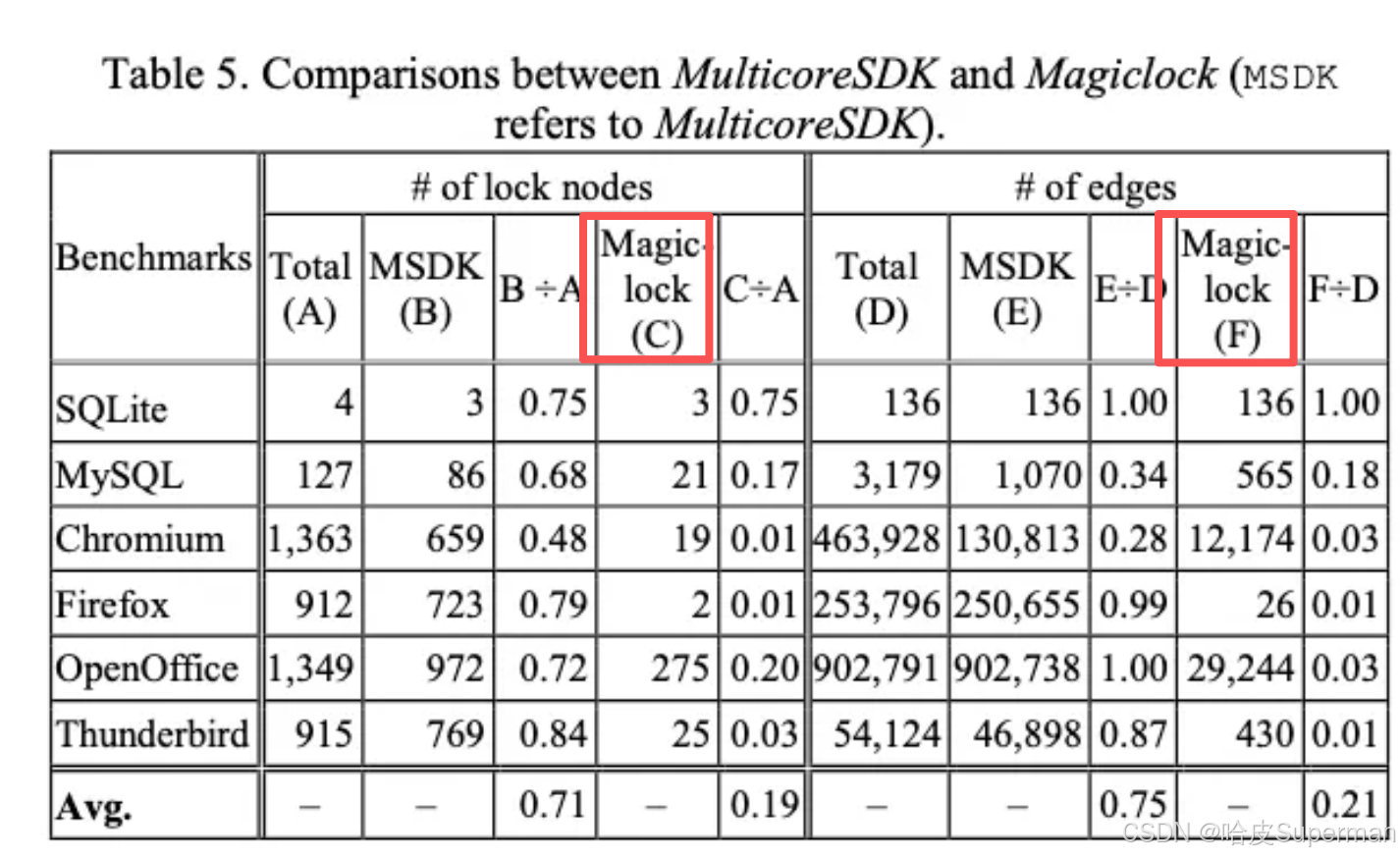

• 图剪枝效果：
