【底层机制】Linux内核4.10版本的完整存储栈架构讲解--用户空间到物理设备完整IO路径

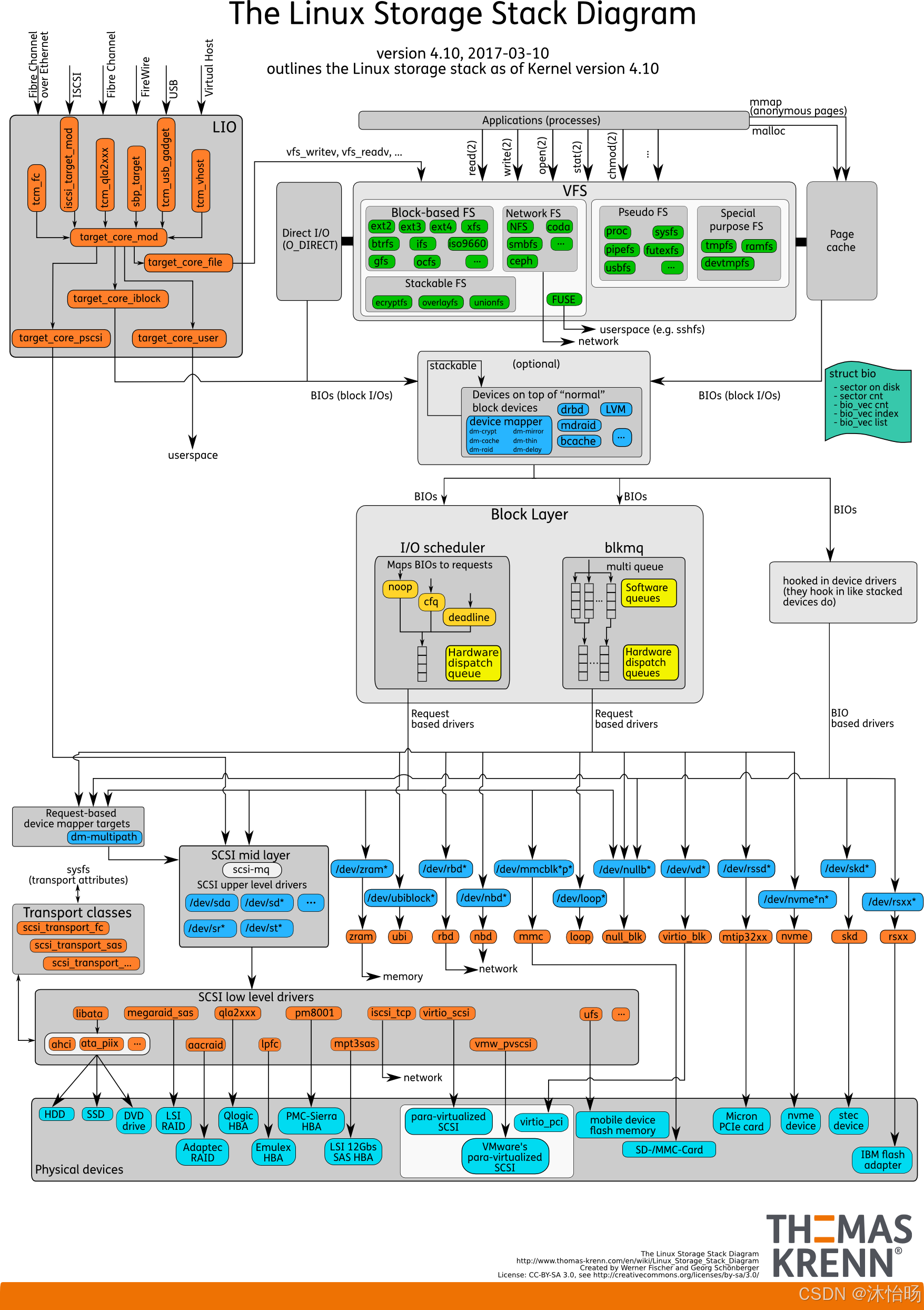

这张图详细展示了Linux内核4.10版本的完整存储栈架构，从用户空间到物理设备的完整I/O路径。

整体架构概览

Linux存储栈采用分层架构，每层都有明确的职责：

用户空间应用 → VFS → 文件系统 → 页面缓存 → 块层 → I/O调度 → 设备驱动 → 物理设备

1. 用户空间 (Userspace)

系统调用接口

• vfs_writev, vfs_read, …：虚拟文件系统提供的系统调用
• 用户空间文件系统：如sshfs，通过FUSE实现

关键知识点：

• 应用程序通过系统调用进入内核态
• 所有文件操作首先经过VFS层
• FUSE允许在用户空间实现文件系统

2. 虚拟文件系统 (VFS - Virtual File System)

作用

• 提供统一的文件操作接口，抽象不同文件系统的差异
• 实现通用的文件系统功能（目录缓存、inode缓存等）

支持的文件系统类型

块设备文件系统

• ext2/ext3/ext4：Linux传统文件系统
• XFS：高性能日志文件系统
• Btrfs：带快照和校验的现代文件系统

网络文件系统

• NFS：网络文件系统
• CIFS：Common Internet File System
• Ceph：分布式文件系统

伪文件系统

• proc：进程信息文件系统
• sysfs：系统设备信息
• tmpfs：临时文件系统

特殊用途文件系统

• FUSE：用户空间文件系统
• 其他专用文件系统

3. 页面缓存 (Page Cache)

功能

• 缓存文件数据，减少磁盘访问
• 使用LRU等算法管理缓存页面
• 处理匿名页(anonymous pages)和文件页

工作机制

// 页面缓存核心数据结构
struct address_space {struct inode    *host;      // 所属inodestruct radix_tree_root page_tree; // 页面树// ...
};

4. 块I/O层 (Block I/O Layer)

BIO结构体 (Block I/O)

struct bio {sector_t        bi_sector;      // 磁盘扇区unsigned int    bi_size;        // 数据大小struct bio_vec  *bi_io_vec;     // bio向量unsigned int    bi_idx;         // 当前向量索引// ...
};struct bio_vec {struct page     *bv_page;       // 物理页面unsigned int    bv_len;         // 长度unsigned int    bv_offset;      // 偏移
};

BIO处理流程

1. 文件系统将I/O请求转换为BIO
2. BIO包含要读写的磁盘位置和内存位置
3. 支持分散/聚集I/O(scatter-gather)

5. I/O调度层 (I/O Scheduler)

调度器类型

CFQ (Completely Fair Queuing)

• 为每个进程维护独立的I/O队列
• 公平分配I/O带宽
• 适合桌面系统

Deadline

• 每个请求有截止时间
• 防止请求饥饿
• 适合数据库应用

NOOP

• 简单的FIFO队列
• 不进行重新排序
• 适合SSD和智能存储设备

多队列调度器 (blk-mq)

• 为多核系统设计
• 减少锁竞争
• 软件队列 + 硬件分发队列

6. 设备映射层 (Device Mapper)

功能

• 提供逻辑卷管理
• 支持快照、条带化、镜像等

目标设备

• dm-multipath：多路径I/O
• dm-thin：精简配置
• dm-crypt：设备加密

7. SCSI子系统

SCSI中间层 (SCSI Mid Layer)

• 提供统一的SCSI设备抽象
• 处理SCSI命令和响应

SCSI上层驱动

• sd：SCSI磁盘驱动 (/dev/sda, /dev/sdb)
• sr：SCSI光盘驱动 (/dev/sr0)
• st：SCSI磁带驱动
• sg：通用SCSI设备

其他块设备驱动

• virtio_blk：虚拟化块设备
• nbd：网络块设备
• loop：回环设备
• mmcblk：MMC/SD卡设备
• ubd：用户模式Linux块设备

8. 传输类和sysfs

传输类

• scsi_transport_fc：光纤通道
• scsi_transport_sas：SAS接口
• 其他传输协议

sysfs集成

• 通过/sys/class/scsi_host/等路径暴露设备属性
• 提供统一的管理接口

9. 底层设备驱动

SCSI低层驱动 (LLDs)

• libata：SATA/AHCI驱动
• mpt3sas：LSI SAS 12Gbps驱动
• qla2xxx：QLogic光纤通道
• virtio_scsi：虚拟化SCSI

其他存储接口

• NVMe：非易失性内存快速
• UFS：通用闪存存储（移动设备）
• 各种HBA卡驱动

10. 物理设备层

存储介质类型

• HDD：机械硬盘
• SSD：固态硬盘
• DVD/CD：光盘
• SD/MMC：闪存卡

接口技术

• SAS：串行SCSI
• SATA：串行ATA
• PCIe：高速外围组件互联
• FC：光纤通道

完整I/O路径示例

读取文件的数据流

应用程序read() → VFS → 文件系统 → 页面缓存检查 → ↓ (缓存未命中)
创建BIO → I/O调度器 → 设备驱动 → SCSI命令 → 物理设备↑
数据返回 → DMA到内存 → 完成中断 → 唤醒进程

写入文件的数据流

应用程序write() → VFS → 文件系统 → 页面缓存 → ↓ (延迟写入)
标记页面为脏 → 定期刷回或显式sync↓ (立即写入)
创建BIO → I/O调度 → 设备驱动 → 物理设备

关键技术和优化

1. 多队列块层 (blk-mq)

• 解决多核系统的锁竞争问题
• 软件队列处理I/O准备
• 硬件队列直接映射到CPU核心

2. 直接I/O (Direct I/O)

• 绕过页面缓存
• 适合数据库等自缓存应用
• 使用O_DIRECT标志

3. 异步I/O

• 非阻塞I/O操作
• 提高并发性能
• 使用libaio或内核AIO

4. 内存映射 (mmap)

• 将文件直接映射到进程地址空间
• 减少数据拷贝
• 按需分页

性能调优要点

I/O调度器选择

• HDD：CFQ或Deadline
• SSD：NOOP或Deadline
• NVMe：使用多队列(none调度器)

队列深度优化

• 调整/sys/block/sdX/queue/nr_requests
• 增加队列深度提高并行性

预读优化

• 调整/sys/block/sdX/queue/read_ahead_kb
• 适合顺序读场景

现代发展趋势

1. NVMe over Fabrics

• 远程直接访问NVMe设备
• 支持RDMA、TCP等传输

2. computational Storage

• 在存储设备上执行计算
• 减少数据传输

3. 持久内存

• 字节寻址的持久存储
• 新的编程模型要求

这个存储栈架构体现了Linux内核设计的模块化、可扩展性思想，每层都可以独立发展和优化，同时保持清晰的接口和职责分离。理解这个架构对于系统性能调优、存储问题排查和存储系统开发都至关重要。
