双馈风力发电机控制系统仿真设计(论文+仿真)

    双馈电机DFIG的转子侧是采用电力电子变换器作为励磁电源。DFIG 的运行控制是通过其转子变换器实现的：根据机组的转速调节转子电流的频率，实现变速恒频输出；通过控制转子电流的 d、q 轴分量，实现 DFIG的 P、Q 解耦控制和最大风能追踪运行。因而，在风力发电系统的控制过程中DFIG转子侧高质量的转子励磁变换器是保证整个风力发电系统正常运行的关键。

在整个风力发电系统中，根据DFIG的功率关系可以知道，转子侧的能量流向与 DFIG 运行状态有关。当风力发电系统是亚同步运行时，能量从电网经过变换器流向转子；当风力发电系统是超同步运行时，能量从转子经过变换器流向电网。因而，作为 DFIG 转子励磁电源的变换器，必须具有能量双向流动的能力。

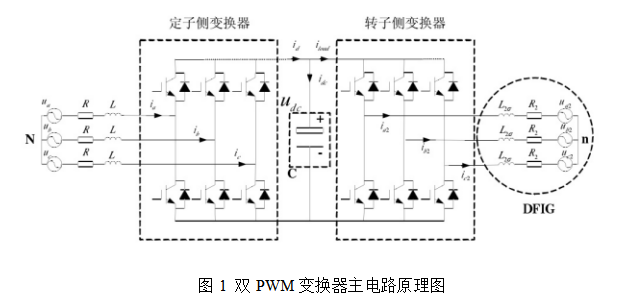

其主电路如图1所示，图中靠近电网的变换器为定子侧变换器，靠近DFIG转子的变换器为转子侧变换器。
