【三相异步电动机判断好坏】

一、钳形电流表测漏电

1、L+N一起测，用钳口，小于0.03A正常

二、绝缘电阻表500伏特

首先检查兆欧表，黑表笔接万用表正极，红表笔接万用表负极，打到直流电压档，测得发电电压为500VDC

三、万用表电阻档

对于电机而言：大功率，小电阻；小功率，大电阻

方式一：

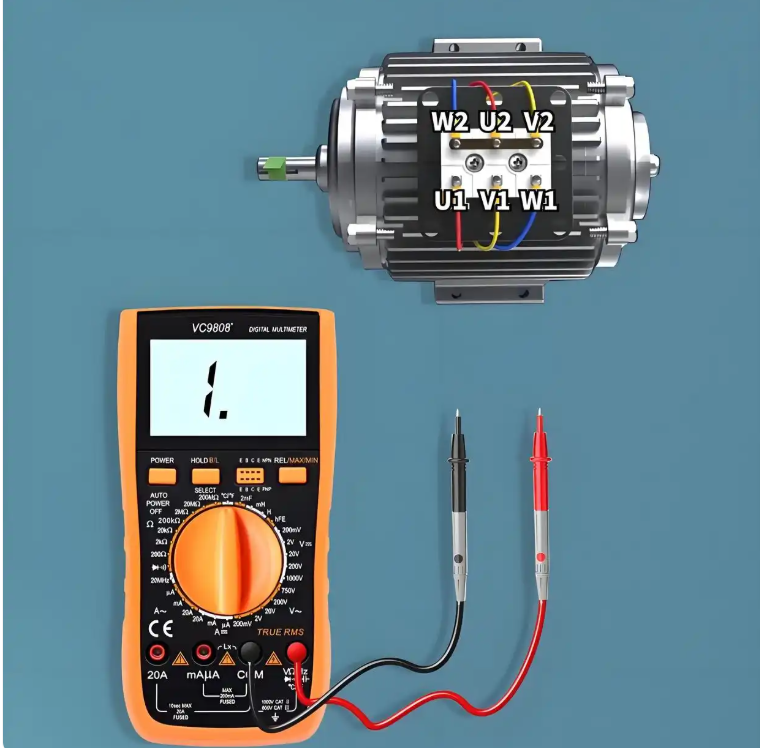

拆除连接片，用万用表电阻档，测量电机的绕组

U1--V1	∞
U1--W1	∞
V1--W1	∞

方式二：

U1--U2	XΩ
V1--V2	XΩ
W1--W2	XΩ

方式三：

未拆除连接片

U1--V1	如18.8R
U1--W1	18.8R
V1--W1	18.8R

总结：

    如用200Ω档，然后用表笔分别测量三相电机的三个绕组，也就是U1- U2、V1 - V2、W1- W2之间的电阻。正常情况下，这三个绕组的电阻值应该是平衡的，也就是相差不会很大。

如果某一组的电阻值为无穷大，那就说明这个绕组可能断路了，要是电阻值为零，那就可能存在短路的情况

    其实不拆掉连接片，测量三组电阻值，根据三相平衡原理，也能判断出三个绕组之间绝缘良好。

星型接法，测量U1 V1 W1三个接线柱与中性点之间的电阻是否平衡

三角形接法，U1 V1 W1两两之间测量电阻档，如果电阻值一样或相近说明三个绕组之间绝缘良好

对地绝缘检测

2MΩ档，测量绕组对地的绝缘电阻，拆掉电动机连接片，分别测量U1、V1、W1三个接线柱与电机外壳之间的绝缘电阻档，无穷大为最佳，说明绝缘非常好，最底要求绝缘电阻档＞1MΩ（潮湿环境≥0.5MΩ）
