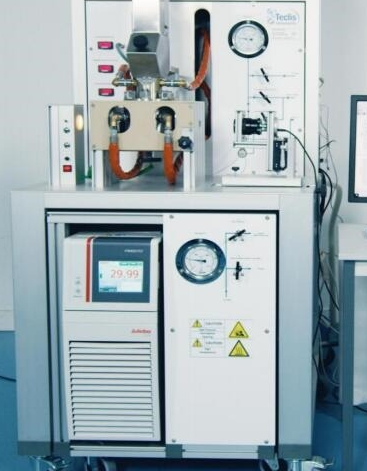

LabVIEW超高温高压流变仪开发
应用场景：模拟油气藏、地质深部等极端环境（温度≤1200℃，压力≤200MPa）下的流体 / 熔体流变特性测试，需实时采集黏度、剪切速率、温度、压力等参数，实现闭环控制与数据分析。
核心技术指标：
温度控制精度：±0.5℃（稳态），升温速率 0~50℃/min 可调
压力控制精度：±0.2MPa（0~200MPa 范围）
剪切速率范围：10⁻³~10³ s⁻¹，黏度测量范围：10⁻³~10⁶ Pa・s
数据采集速率：≥1kHz，控制响应时间：≤100ms
系统硬件
模块 | 设备选型 | 接口类型 | 功能描述 |
温度控制 | 高频感应加热炉 + K 型热电偶（高温段） | NI 9213（热电偶采集）+ NI 9263（模拟量输出） | 实时测温与加热功率闭环控制 |
压力控制 | 超高压液压泵 + 压力传感器（200MPa） | NI 9205（压力信号采集）+ 比例阀控制器 | 压力闭环调节（PID 算法） |
流变测量 | 同轴圆筒 / 锥板传感器 + 扭矩传感器 | NI 9237（应变信号采集）+ 伺服电机驱动器 | 剪切速率控制与黏度计算（黏度 = 扭矩 / 剪切速率系数） |
安全监测 | 红外测温仪、压力爆破传感器 | NI 9472（数字量输入） | 超温 / 超压联锁保护 |
LabVIEW模块
采用LabVIEW开发，基于状态机架构设计，包含以下核心 VI：
主控制模块
功能：协调各子模块时序，实现 “初始化→参数设置→实验运行→数据保存→停机” 状态切换
关键逻辑：
状态转移条件：通过前面板按钮或程序触发（如超压时自动跳转至 “紧急停机” 状态）
实时状态显示：采用 LED 指示灯与状态文本框，同步硬件运行状态
闭环控制模块
温度控制：
采用分段 PID 算法（低温段 P=5.0, I=0.1；高温段 P=8.0, I=0.05），通过 NI 9263 输出 0~10V 信号调节加热功率
抗干扰处理：对热电偶信号进行 50Hz 陷波滤波 + 滑动平均滤波（窗口大小 = 10）
压力控制：
基于模糊 PID 控制（根据压力偏差动态调整比例系数），控制液压泵比例阀开度（0~20mA 电流输出）
死区补偿：针对高压段（>150MPa）的阀非线性，预设修正系数表
数据采集与处理
采集配置：
采用 NI cDAQ-9189 机箱，同步采集温度（100Hz）、压力（100Hz）、扭矩（1kHz）信号
触发方式：软件定时触发（ms 级）或外部硬件触发（如达到目标温度时启动流变测量）
数据计算：
黏度实时计算：黏度 η = K×T/ω（K 为传感器系数，T 为扭矩，ω 为角速度）
数据压缩：对稳态段数据进行降采样（保留 1Hz 有效数据），瞬态段（如升温过程）保留原始采样率
人机交互界面
前面板设计：
参数设置区：温度 / 压力目标值、剪切速率程序段（支持多段阶梯设置）
实时曲线区：温度 - 时间、压力 - 时间、黏度 - 剪切速率（流变曲线）动态显示（采用 XY Graph 控件）
报警区：超温 / 超压时红色闪烁报警 + 蜂鸣器驱动（通过 NI 9474 数字量输出）
数据存储与导出模块
存储格式：TDMS（LabVIEW 原生格式，支持二进制高速写入）+ CSV（兼容 Excel 分析）
元数据记录：实验编号、传感器型号、环境温度等附加信息，便于数据溯源
技术难点与解决
难点 | 解决方案 |
高温下信号漂移 | 采用温度补偿算法：通过热电偶冷端补偿 + 扭矩传感器温度系数修正（预设校准曲线） |
高压动态响应滞后 | 引入前馈控制：根据目标压力变化率提前输出控制量，抵消系统惯性 |
多模块同步性 | 基于 NI-DAQmx 的同步触发机制：以扭矩采集时钟为基准，锁定温度 / 压力采集时序 |
极端工况下系统保护 | 硬件联锁 + 软件双阈值判断：当压力 > 205MPa 或温度 > 1250℃时，立即切断加热 / 压力源 |
实验结果
稳定性测试：在 800℃、150MPa 下保持 1 小时，温度波动≤±0.3℃，压力波动≤±0.1MPa
黏度测量精度：对比标准硅油（已知黏度 1000Pa・s），测量误差≤2.5%
控制响应：从室温升至 1000℃，超调量≤5℃，达到稳态时间≤3min
扩展思路
集成LabVIEW Real-Time模块：移植至 NI PXI 控制器，提升极端工况下的控制实时性（ deterministic control）
开发远程监控功能：通过 LabVIEW Web Services 实现基于浏览器的实验远程监控与数据查看
结合机器学习：利用 LabVIEW 与 Python 接口（Python Node），训练黏度预测模型，优化实验参数设置
