ESP32使用笔记(基于ESP-IDF):组件注册表介绍与使用详解

IDF组件注册表是ESP-IDF开发生态系统中的重要组成部分，它极大地简化了组件的查找、获取和管理过程。通过本文的详细介绍，让更多的小伙伴了解IDF组件注册表的基本概念、使用方法和最佳实践。

哈喽大家好！我是csdn爱玩的猫哥，我的很多学习都是从玩开始的。在网上买了个ESP32开发板，跟着教程把环境终于搭建好啦，现在尝试跑开发板里提供的例程，体验一下程序下载到跑起来的乐趣吧！

什么是IDF组件注册表

IDF组件注册表（IDF Component Registry）是Espressif IoT Development Framework（ESP-IDF）开发框架提供的官方组件搜索和添加平台。开发者可以通过网络访问IDF组件注册表，搜索并找到所需的组件，然后按照指南将组件添加到自己的ESP-IDF项目中，从而简化组件的集成过程。

乐鑫官方的IDF组件注册表地址为：https://components.espressif.com

IDF组件注册表的价值与意义

在ESP-IDF开发中，组件是构建应用程序的基本单元。传统开发方式需要手动下载、配置和管理各种第三方库，过程繁琐且容易出错。IDF组件注册表的出现，为开发者带来了以下好处：

1. 集中式管理：所有优质的ESP-IDF组件都集中在一个平台上，便于查找和使用。
2. 版本控制：每个组件都有明确的版本标识，可以确保项目依赖的稳定性。
3. 自动集成：通过ESP-IDF组件管理器，可以自动下载、配置和集成组件。
4. 社区协作：促进了ESP32生态系统中组件的共享和复用。
5. 质量保证：官方审核的组件质量更有保障，减少了集成风险。

如何访问和浏览IDF组件注册表

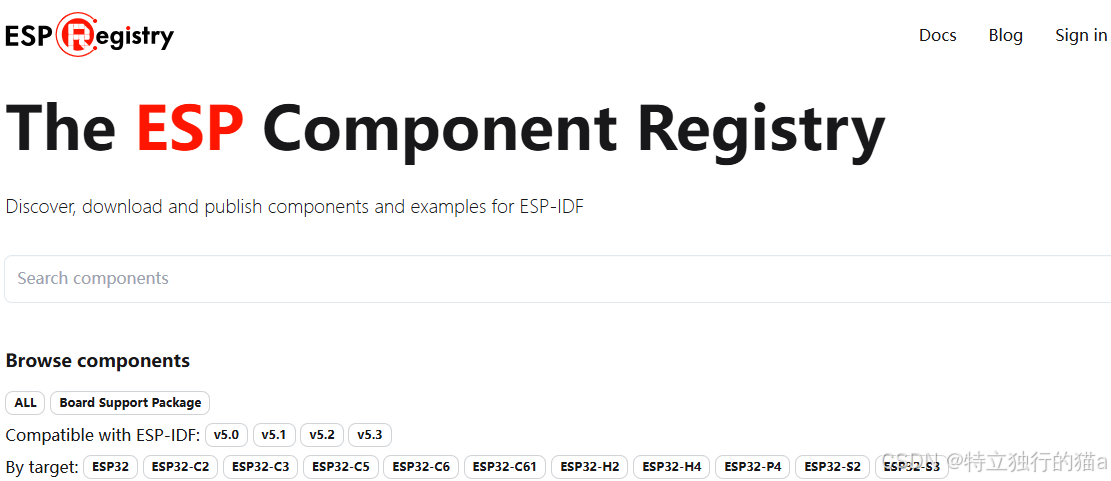

访问IDF组件注册表非常简单，只需打开浏览器并输入官方网址：https://components.espressif.com

在注册表网站上，你可以：

1. 浏览热门组件：首页展示了最受欢迎和推荐的组件。
2. 按类别查找：根据组件功能分类进行查找。
3. 搜索组件：使用搜索框输入关键词查找特定组件。
4. 查看组件详情：点击组件可以查看详细信息、文档和使用示例。
5. 查看更新历史：了解组件的版本情况和最新特性。

常见组件类型

IDF组件注册表中包含了丰富多样的组件，涵盖了ESP32开发的各个方面：

1. 图形界面组件
   • LVGL：轻量级图形库，用于创建交互式GUI界面。
   • Slint：声明式GUI工具包。
2. 通信协议组件
   • ESP-MODBUS：官方Modbus库。
   • MQTT客户端：用于物联网通信。
   • HTTP服务器/客户端：用于Web通信。
3. 文件系统系统
   • LittleFS：小型故障安全文件系统。
   • FatFS：兼容多种存储设备的文件系统。
4. 硬件驱动组件
   • LED Strip：WS2812等可寻址LED灯带驱动。
   • 传感器驱动：各种常用传感器的驱动库。
   • 显示驱动：LCD、OLED等显示设备驱动。
5. 安全组件
   • mbedTLS：加密库。
   • WolfSSL：嵌入式SSL/TLS库。
6. AI/机器学习组件
   • ESP-SR：语音识别组件。
   • 各种AI模型和推理引擎。
7. 系统工具组件
   • mdns：多播DNS服务。
   • 任务调度器：高级任务管理工具。

如何在ESP-IDF项目中添加组件

方法一：使用IDF命令行工具

1. 打开命令行终端，进入你的ESP-IDF项目目录。
2. 使用idf.py命令添加组件，例如：

   idf.py add-dependency "lvgl/lvgl==9.2.2"


3. 构建项目，ESP-IDF组件管理器会自动下载并配置所需的组件。

方法二：手动编辑idf_component.yml文件

1. 打开项目中的idf_component.yml文件（如果不存在，创建一个）。
2. 添加依赖组件配置，例如：

   dependencies:lvgl/lvgl: "~9.2.2"


3. 保存文件。
4. 构建项目，组件管理器会自动处理依赖关系。

组件版本控制详解

IDF组件注册表使用语义化版本控制，并支持以下版本约束符号：

• ==1.2.0：精确版本匹配。
• ^1.0.1：兼容版本（相同主版本号下的最新版本）。
• ~1.3.2：补丁版本（相同主、次版本号下的最新补丁）。
• *：任意版本。

例如，~1.3.2会匹配1.3.2、1.3.3等，但不会匹配1.4.0或2.0.0。

条件依赖配置

IDF组件管理器支持基于特定条件的依赖配置，这在多平台开发中非常有用。

比如，你可以根据ESP-IDF版本或目标芯片选择性地包含组件：

dependencies:tny-robotics/sh1106-esp-idf:version: "^1.0.0"rules:- if: 'idf_version >= "5.4.0"'

组件开发与发布

如果你开发了一个通用组件，也可以将其发布到IDF组件注册表，供其他开发者使用：

1. 准备组件：确保组件结构符合ESP-IDF组件规范。
2. 创建组件清单文件：在组件根目录创建idf_component.yml文件。
3. 注册Espressif账户：在<registry.espressif.com>注册账户。
4. 安装发布工具：使用pip install idf-component-manager命令安装发布工具。
5. 发布组件：使用idf-component-manager publish命令发布组件。

组件缓存管理

ESP-IDF组件管理器会将下载的组件缓存在本地，默认路径为：

• Windows: %USERPROFILE%\.espressif\packages\components
• Linux/macOS: ~/.espressif/packages/components

如果需要清理缓存或强制重新下载组件，可以使用以下命令：

idf.py component-manager-clean-cache

实战案例：为项目添加LVGL图形库

让我们通过一个实例来演示如何使用IDF组件注册表：

1. 创建新项目（如果还没有）。
2. 添加LVGL依赖：

   idf.py add-dependency "lvgl/lvgl==9.2.2"


3. 查看生成的依赖配置：打开idf_component.yml文件，应该可以看到新添加的依赖。
4. 配置LVGL：使用idf.py menuconfig命令，在配置菜单中找到LVGL配置选项，根据需要进行设置。
5. 构建项目：构建过程中，组件管理器会自动下载LVGL及其依赖。
6. 在代码中使用LVGL。

小智AI项目中的组件应用案例

以下的小智AI项目中的组件表，如下：

## IDF Component Manager Manifest File
dependencies:waveshare/esp_lcd_sh8601: "1.0.2"espressif/esp_lcd_ili9341: "==1.2.0"espressif/esp_lcd_gc9a01: "==2.0.1"espressif/esp_lcd_st77916: "^1.0.1"espressif/esp_lcd_st7796: "==1.3.2"espressif/esp_lcd_spd2010: "==1.0.2"espressif/esp_io_expander_tca9554: "==2.0.0"espressif/esp_lcd_panel_io_additions: "^1.0.1"78/esp_lcd_nv3023: "~1.0.0"78/esp-wifi-connect: "~2.4.2"78/esp-opus-encoder: "~2.3.2"78/esp-ml307: "~2.0.0"78/xiaozhi-fonts: "~1.3.2"espressif/led_strip: "^2.5.5"espressif/esp_codec_dev: "~1.3.2"espressif/esp-sr: "~2.1.1"espressif/button: "~4.1.3"espressif/knob: "^1.0.0"espressif/esp_lcd_touch_ft5x06: "~1.0.7"espressif/esp_lcd_touch_gt911: "^1"lvgl/lvgl: "~9.2.2"esp_lvgl_port: "~2.6.0"espressif/esp_io_expander_tca95xx_16bit: "^2.0.0"tny-robotics/sh1106-esp-idf:version: "^1.0.0"rules:- if: 'idf_version >= "5.4.0"'waveshare/esp_lcd_jd9365_10_1:version: "*"rules:- if: "target in [esp32p4]"espressif/esp_wifi_remote:version: "*"rules:- if: "target in [esp32p4]"## Required IDF versionidf:version: ">=5.3"

可以通过以下方式访问IDF组件注册表：

1. 官方网站：components.espressif.com
2. 命令行浏览：使用idf.py add-dependency --list命令
3. ESP-IDF插件：在VSCode中通过ESP-IDF插件图形化界面浏览

组件类型分类

在小智AI项目中，使用的组件主要分为以下几类：

显示驱动类组件

这些组件为不同型号的LCD和OLED显示屏提供驱动支持，是小智AI实现可视化交互的基础：

• waveshare/esp_lcd_sh8601: 版本1.0.2，适用于WaveShare公司的SH8601驱动显示屏
• espressif/esp_lcd_ili9341: 版本1.2.0，用于ILI9341驱动的TFT LCD显示屏
• espressif/esp_lcd_gc9a01: 版本2.0.1，支持GC9A01圆形LCD显示屏
• espressif/esp_lcd_st77916: 版本^1.0.1，适用于ST77916驱动的LCD
• espressif/esp_lcd_st7796: 版本1.3.2，用于ST7796驱动的TFT LCD
• espressif/esp_lcd_spd2010: 版本1.0.2，支持SPD2010驱动的LCD
• 78/esp_lcd_nv3023: 版本~1.0.0，适用于NV3023显示屏
• waveshare/esp_lcd_jd9365_10_1: 适用于10.1英寸JD9365驱动显示屏(仅ESP32-P4芯片)

触摸控制组件

为触摸屏提供支持，增强用户交互体验：

• espressif/esp_lcd_touch_ft5x06: 版本~1.0.7，适用于FT5x06系列触摸屏控制器
• espressif/esp_lcd_touch_gt911: 版本^1，用于GT911触摸屏控制器
• tny-robotics/sh1106-esp-idf: 版本^1.0.0，用于SH1106 OLED显示屏(需要IDF 5.4.0+)

音频处理组件

负责语音识别、音频编解码和音频设备驱动，是AI语音交互的核心：

• 78/esp-opus-encoder: 版本~2.3.2，实现Opus音频编码，用于高质量语音传输
• espressif/esp_codec_dev: 版本~1.3.2，音频编解码器设备驱动框架
• espressif/esp-sr: 版本~2.1.1，ESP语音识别框架，包含唤醒词检测和语音识别功能

网络连接组件

提供网络连接和通信能力：

• 78/esp-wifi-connect: 版本~2.4.2，简化WiFi连接管理
• 78/esp-ml307: 版本~2.0.0，中国移动ML307 LTE Cat.1模块驱动，用于4G网络连接
• espressif/esp_wifi_remote: 用于远程WiFi配置(仅ESP32-P4芯片)

硬件扩展组件

用于扩展ESP32的GPIO和控制外设：

• espressif/esp_io_expander_tca9554: 版本2.0.0，TCA9554 I/O扩展器驱动
• espressif/esp_io_expander_tca95xx_16bit: 版本^2.0.0，16位TCA95xx系列I/O扩展器驱动
• espressif/button: 版本~4.1.3，按钮事件处理库
• espressif/knob: 版本^1.0.0，旋转编码器处理库
• espressif/led_strip: 版本^2.5.5，LED灯带控制库

图形界面组件

提供丰富的UI展示能力：

• lvgl/lvgl: 版本~9.2.2，轻量级图形库，用于创建交互式UI界面
• esp_lvgl_port: 版本~2.6.0，LVGL在ESP-IDF上的适配层
• 78/xiaozhi-fonts: 版本~1.3.2，小智AI项目专用字体库，支持多语言显示

显示辅助组件

• espressif/esp_lcd_panel_io_additions: 版本^1.0.1，LCD面板IO扩展功能

添加组件依赖方法

在小智AI项目中，添加组件依赖主要通过编辑main/idf_component.yml文件实现。以下是添加组件的几种方式：

1. 基本版本依赖

dependencies:espressif/esp_lcd_ili9341: "==1.2.0"  # 固定版本espressif/esp_lcd_st77916: "^1.0.1"  # 兼容版本(1.x.x)78/xiaozhi-fonts: "~1.3.2"          # 近似版本(1.3.x)

2. 条件依赖

根据目标芯片或IDF版本条件性地添加依赖：

dependencies:tny-robotics/sh1106-esp-idf:version: "^1.0.0"rules:- if: 'idf_version >= "5.4.0"'waveshare/esp_lcd_jd9365_10_1:version: "*"rules:- if: "target in [esp32p4]"

版本控制规则

小智AI项目中使用了多种版本约束符号，含义如下：

符号	示例	含义
==	==1.2.0	必须完全匹配1.2.0版本
^	^1.0.1	兼容更新，如1.0.2、1.1.0等，但不包括2.0.0+
~	~1.3.2	近似更新，如1.3.3、1.3.4等，但不包括1.4.0+
*	*	任意版本，通常用于条件依赖中

组件开发与发布

如果需要为小智AI项目开发自定义组件并发布到注册表，需遵循以下步骤：

1. 创建符合ESP-IDF组件结构的目录
2. 添加必要的CMakeLists.txt和idf_component.yml文件
3. 使用idf.py publish-component命令发布到注册表

1. 显示功能实现

在小智AI项目中，通过组合使用多个LCD驱动组件，支持多达40多种不同的开发板和显示屏：

示例：初始化LCD显示屏

// 基于esp_lcd_st7796组件的显示屏初始化示例
void init_display() {// 创建LCD配置esp_lcd_panel_dev_config_t panel_config = {.reset_gpio_num = BOARD_LCD_RST_GPIO,.rgb_ele_order = LCD_RGB_ELEMENT_ORDER_RGB,.bits_per_pixel = 16,};// 初始化ST7796驱动esp_lcd_panel_handle_t panel_handle;esp_lcd_new_panel_st7796(LCD_HOST, &panel_config, &panel_handle);// 初始化显示屏esp_lcd_panel_init(panel_handle);esp_lcd_panel_disp_on_off(panel_handle, true);
}

2. 语音识别功能

利用esp-sr组件实现唤醒词检测和语音识别：

示例：唤醒词检测初始化

// 基于esp-sr组件的唤醒词检测
void init_wake_word_detect() {// 初始化ESP-SR框架esp_sr_iface_t *wakenet = esp_wakenet_create(ESP_WAKENET_ENGLISH_MODEL_2CH, 0);// 配置唤醒词esp_wakenet_set_threshold(wakenet, 0, 0.8); // 设置唤醒阈值// 开始唤醒词检测wake_word_detector = new WakeWordDetect(wakenet);wake_word_detector->Start();
}

3. 音频编码功能

使用esp-opus-encoder组件进行高质量语音编码：

示例：Opus音频编码

// 基于esp-opus-encoder组件的音频编码
void init_opus_encoder() {// 初始化Opus编码器opus_encoder = new OpusEncoder();opus_encoder->Initialize(16000, 1, OPUS_APPLICATION_VOIP);// 设置编码参数opus_encoder->SetBitrate(16000); // 16kbpsopus_encoder->SetComplexity(5);  // 中等复杂度
}

4. LVGL图形界面

结合lvgl/lvgl和esp_lvgl_port组件创建丰富的用户界面：

示例：LVGL界面初始化

// 初始化LVGL图形库
void init_lvgl() {// 初始化LVGLlv_init();// 注册显示驱动lv_disp_draw_buf_init(&disp_buf, buf1, buf2, BUF_SIZE);lv_disp_drv_init(&disp_drv);disp_drv.flush_cb = disp_flush_cb;disp_drv.draw_buf = &disp_buf;lv_disp_drv_register(&disp_drv);// 创建UI组件create_main_ui();
}

常见问题与解决方案

1. 组件下载失败

• 问题：构建时组件下载失败或超时。
• 解决方案：检查网络连接，尝试使用代理服务器，手动下载组件并放置在本地组件目录。

2. 版本冲突

• 问题：不同组件之间存在版本冲突。
• 解决方案：在idf_component.yml中明确指定兼容的版本，使用idf.py add-dependency --no-overwrite避免自动更新版本。

3. 找不到所需组件

• 问题：在注册表中找不到特定功能的组件。
• 解决方案：尝试使用不同的关键词搜索，检查是否有类似功能的替代组件，考虑自行开发组件并贡献到社区。

4. 组件兼容性问题

• 问题：组件与当前ESP-IDF版本不兼容。
• 解决方案：查看组件文档中的兼容性说明，尝试使用兼容的组件版本，如果必要，升级或降级ESP-IDF版本。

最佳实践建议

1. 明确版本约束：在项目早期就确定所需组件的版本，并在idf_component.yml中明确指定。
2. 定期更新：但要谨慎地定期更新组件，以获取新功能和安全修复。
3. 使用条件依赖：对于支持多平台的项目，使用条件依赖可以简化配置。
4. 组件审核：使用前查看组件的更新频率、下载量和社区评价。
5. 本地备份：考虑对关键组件进行本地备份，以防止远程仓库不可用。
6. 组件文档：仔细阅读组件文档，了解如何正确配置和使用。

总结

在ESP32开发中，合理利用IDF组件注册表可以显著提高开发效率，避免重复造轮子，让你专注于应用程序的核心逻辑开发。无论是简单的传感器驱动，还是复杂的图形界面库，你都可以在注册表中找到合适的组件。

随着ESP32生态系统的不断发展，IDF组件注册表中的组件数量和质量也在不断提高，为开发者提供了越来越丰富的资源。

参考链接

https://github.com/78/xiaozhi-esp32
https://github.com/AnimeAIChat/xiaozhi-server-go
