PY32F040单片机介绍（4）

接前一篇文章：PY32F040单片机介绍（3）

二、详细说明

2. 各模块功能

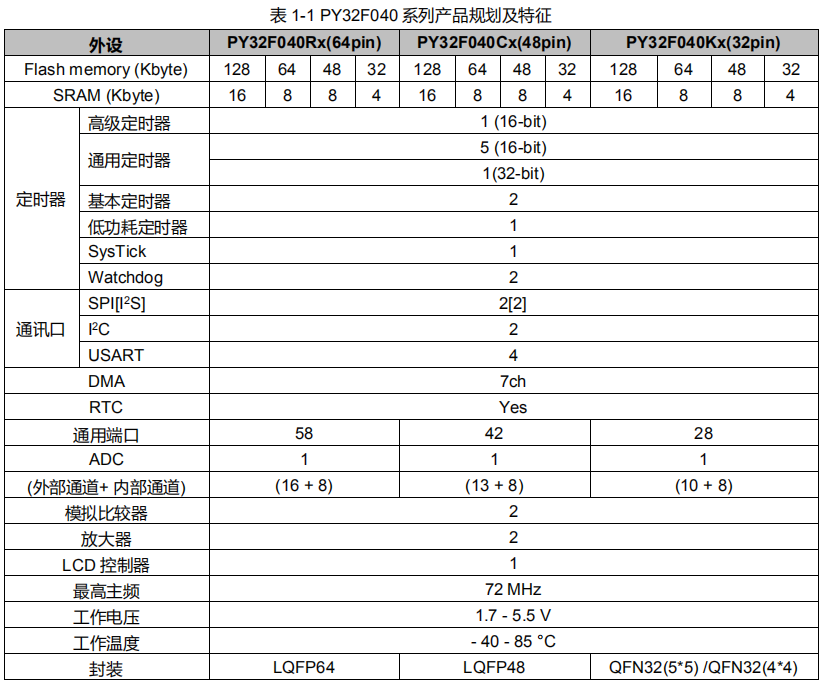

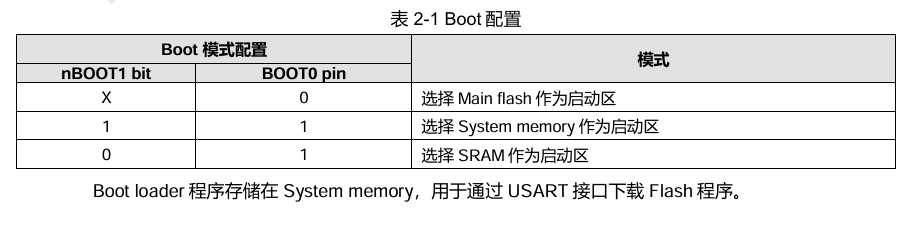

（3）Boot模式

通过BOOT0 pin和boot配置位nBOOT存放于option bytes中，可选择三种不同的启动模式：

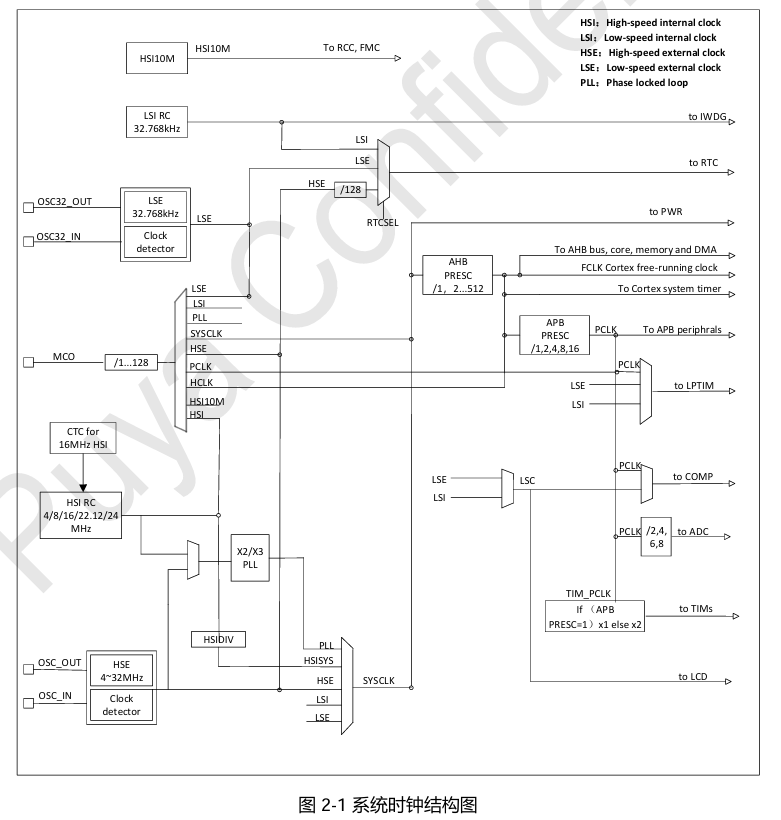

（4）时钟系统

CPU启动后默认系统时钟频率为HSI 8 MHz，在程序运行后可以重新配置系统时钟频率和系统时钟 源。可以选择的时钟有：

• 一个4/8/16/22.12/24 MHz可配置的内部高精度HSI时钟。
• 一个32.768 kHz可配置的内部LSI时钟。
• 4 ~ 32 MHz HSE时钟，并且可以使能CSS功能检测HSE。如果CSS fail，硬件会自动转换系统时钟为HSI，HSI频率由软件配置，同时CPU NMI中断产生。
• 一个32.768 kHz LSE时钟。
• PLL时钟，PLL源可以选择HSI和HSE。如果选择HSE源，当CSS使能并且CSS fail时，关闭 PLL和HSE，硬件选择系统时钟源为HSI。

AHB时钟可以基于系统时钟分频，APB时钟可以基于AHB时钟分频。AHB和APB时钟频率最高为 72 MHz。

（5）电源管理

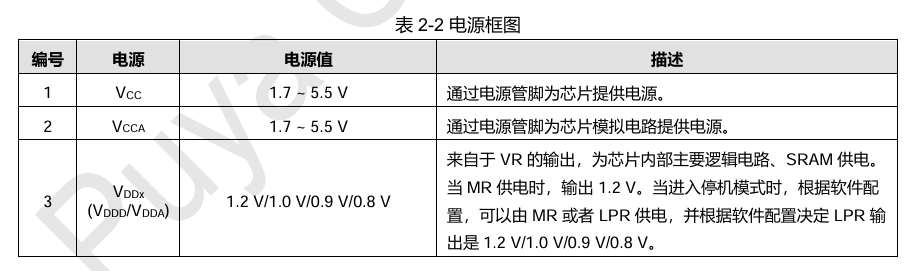

1）电源框图

2）电源监控

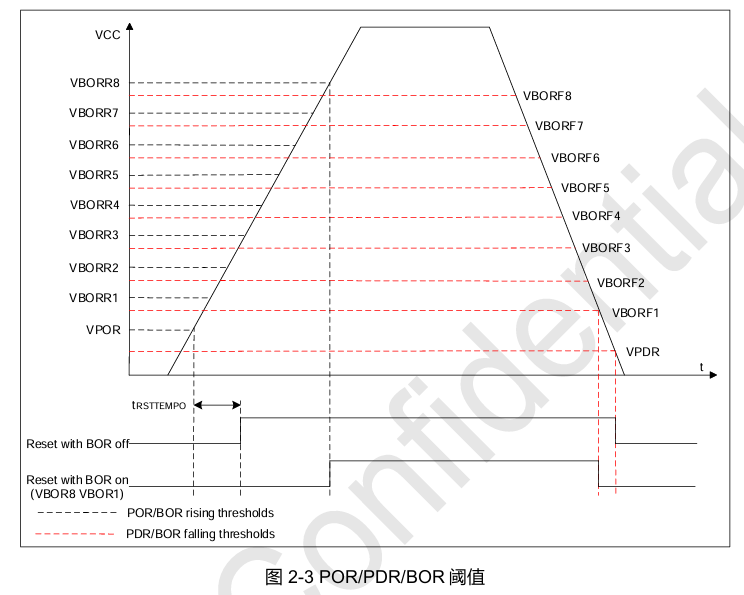

• 上下电复位（POR/PDR）

芯片内设计Power on reset（POR）/ Power down reset（PDR）模块，为芯片提供上电和下电复 位。该模块在各种模式之下都保持工作。

• 欠压复位（BOR）

除了POR/PDR外，还实现了BOR（Brown out reset）。BOR仅可以通过option byte使能和关闭。 当BOR被打开时，BOR的阈值可通过option byte进行选择，且上升和下降检测点都可被单独配置。

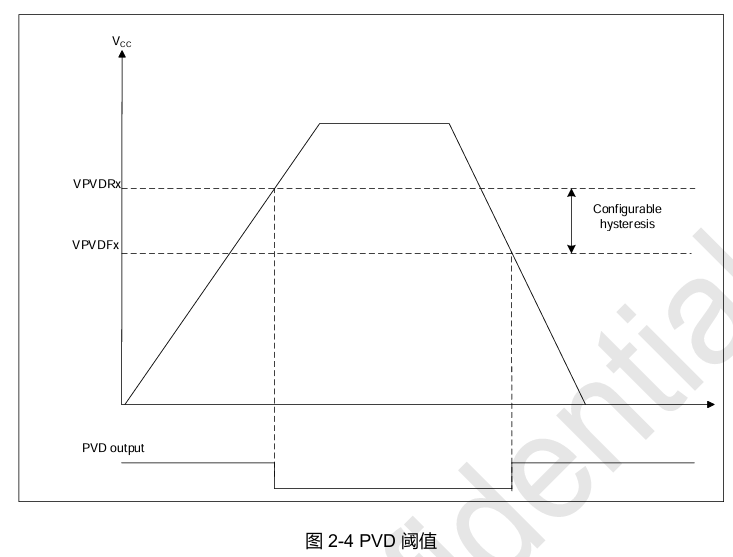

• 电压检测（PVD）

电压检测（Programmable Voltage detector，PVD）模块可以用来检测VCC电源（也可以检测PB7引脚的电压），检测点可通过寄存器进行配置。当VCC高于或低于PVD的检测点时，产生相应的复位标识。

该事件内部连接到EXTI的line 16，取决于EXTI line 16上升/下降沿配置，当VCC上升超过PVD的检 测点，或者VCC降低到PVD的检测点以下，产生中断，在中断服务程序中用户可以进行紧急的 shutdown 任务。

3）电压调节器

芯片设计两个电压调节器：

• MR（Main regulator）在芯片正常运行状态时保持工作。
• LPR（Low power regulator）在停机模式下，提供更低功耗的选择。

4）低功耗模式

芯片在正常的运行模式之外，有2个低功耗模式：

• 睡眠（Sleep）模式

CPU时钟关闭（NVIC、SysTick等工作），外设可以配置为保持工作。 （建议只使能必须工作的模块，在模块工作结束后关闭该模块）。

• 停机（Stop）模式

该模式下SRAM和寄存器的内容保持，高速时钟PLL、HSI和HSE关闭， VDD域下大部分模块时钟都被停掉。GPIO、PVD、COMP output、RTC和LPTIM可以唤醒停机模式。

更多内容请看下回。
