MATLAB 实现图像边缘检测与轮廓提取（Canny、Sobel、Prewitt 算子对比）

news 2025/10/25 10:51:56

MATLAB 实现图像边缘检测与轮廓提取（Canny、Sobel、Prewitt 算子对比）

Canny 算子：采用多阶段处理（高斯平滑、梯度计算、非极大值抑制、双阈值检测），边缘连续性好，抗噪声能力强；
Sobel 算子：基于一阶导数计算，对边缘的响应较强，但边缘较粗；
Prewitt 算子：与 Sobel 类似，但采用平均滤波，对噪声更敏感。

% 随机图像生成与边缘检测（纯程序生成，无需外部文件）
% 功能：生成包含几何形状和噪声的随机图像，使用多种算子进行边缘检测并对比clear; clc; close all;%% 1. 生成随机图像（512x512像素）
img_size = 512;
I = zeros(img_size);  % 初始化黑色背景% 随机生成3-5个矩形
num_rect = randi([3,5]);
for i = 1:num_rect% 随机位置和大小（避免超出边界）x1 = randi([50, img_size-100]);y1 = randi([50, img_size-100]);w = randi([30, 100]);h = randi([30, 100]);x2 = x1 + w;y2 = y1 + h;% 随机灰度值（100-200，区别于背景0）gray_val = randi([100, 200]);I(y1:y2, x1:x2) = gray_val;
end% 随机生成2-3个圆形
num_circle = randi([2,3]);
for i = 1:num_circle% 随机圆心和半径cx = randi([100, img_size-100]);cy = randi([100, img_size-100]);r = randi([20, 60]);% 生成圆形掩码[x, y] = meshgrid(1:img_size, 1:img_size);circle_mask = (x - cx).^2 + (y - cy).^2 <= r^2;% 随机灰度值（与矩形区分）gray_val = randi([50, 150]);I(circle_mask) = gray_val;
end% 添加随机噪声（模拟真实图像）
noise_strength = 10;  % 噪声强度
I = I + noise_strength * randn(size(I));
% 替换imclamp：用min和max限制像素值在0-255
I = max(min(I, 255), 0);
I = uint8(I);  % 转为8位图像%% 2. 边缘检测（多种算子对比）
% Canny算子（抗噪声能力强）
edge_canny = edge(I, 'canny', [0.1, 0.3]);  % 双阈值设置% Sobel算子（水平+垂直）
edge_sobel = edge(I, 'sobel');% Laplacian算子（对噪声敏感，检测细节）
edge_laplacian = edge(I, 'log');  % 高斯-拉普拉斯%% 3. 结果可视化
figure('Position', [100, 100, 1200, 900]);% 原始随机图像
subplot(2, 2, 1);
imshow(I);
title('生成的随机图像（含矩形、圆形和噪声）');
set(gca, 'FontName', 'SimHei');% Canny边缘检测
subplot(2, 2, 2);
imshow(edge_canny);
title('Canny算子边缘检测结果');
set(gca, 'FontName', 'SimHei');% Sobel边缘检测
subplot(2, 2, 3);
imshow(edge_sobel);
title('Sobel算子边缘检测结果');
set(gca, 'FontName', 'SimHei');% Laplacian边缘检测
subplot(2, 2, 4);
imshow(edge_laplacian);
title('Laplacian算子边缘检测结果');
set(gca, 'FontName', 'SimHei');sgtitle('随机图像生成与边缘检测对比');%% 4. 轮廓提取（在原图上叠加Canny边缘）
figure('Position', [200, 200, 800, 800]);
imshow(I);
hold on;
% 提取边缘轮廓
[B, ~] = bwboundaries(edge_canny, 'noholes');
for k = 1:length(B)boundary = B{k};plot(boundary(:,2), boundary(:,1), 'r-', 'LineWidth', 1.2);  % 红色轮廓
end
title('原始图像叠加Canny边缘轮廓');
set(gca, 'FontName', 'SimHei');
hold off;

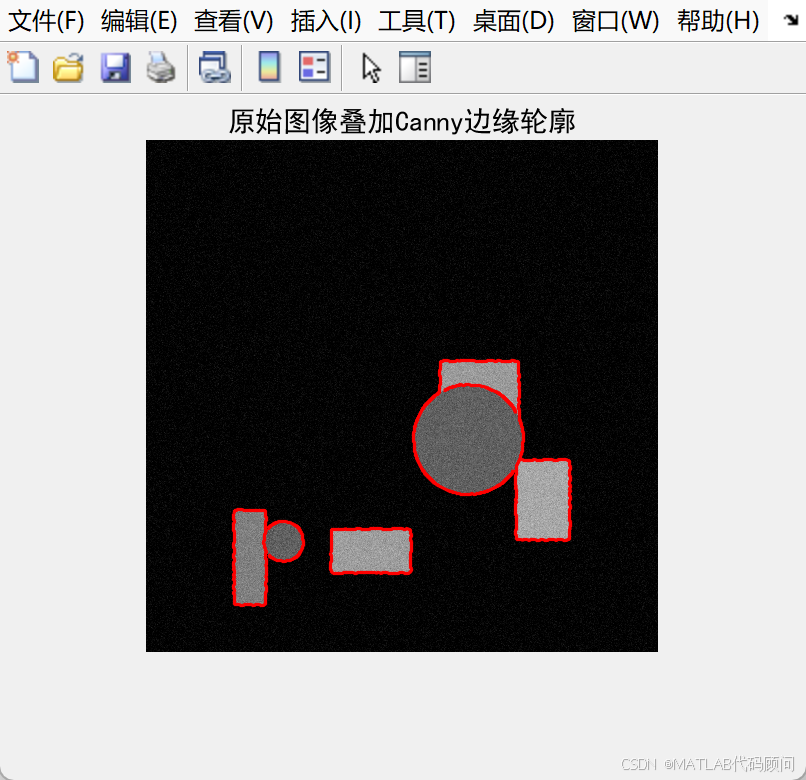

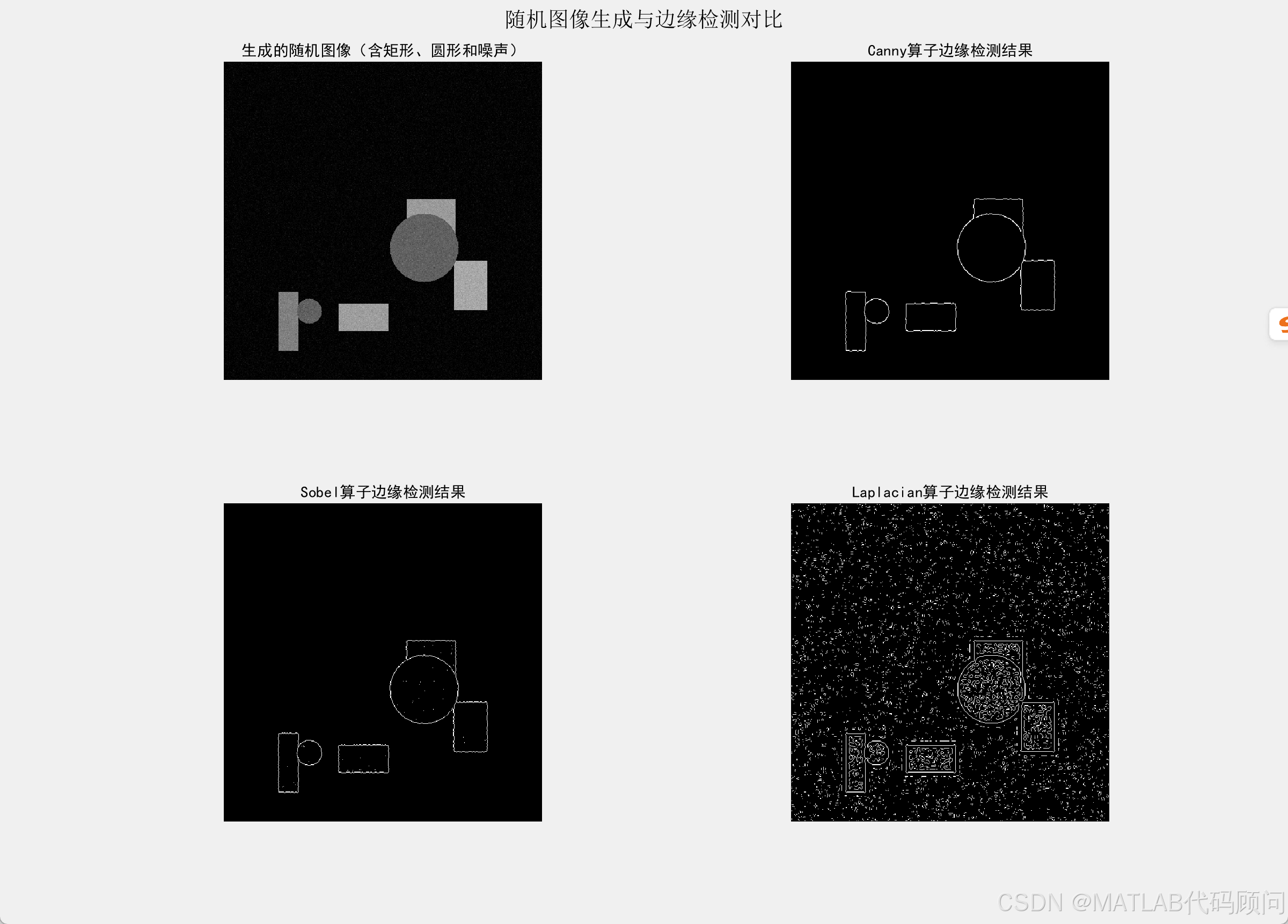

程序结果:
