矽塔 SA8208 36V输入耐压 8A过流保护阈值 大功率过压过流保护芯片
在现代高功率电子系统中，电源保护器件需要承受更大的电流冲击同时保持快速响应。SA8208作为SA8200系列的大功率版本，以其8A过流保护能力和超低导通电阻，为高功率5V系统提供了坚固的保护屏障。
一、产品定位：大功率应用的保护革新

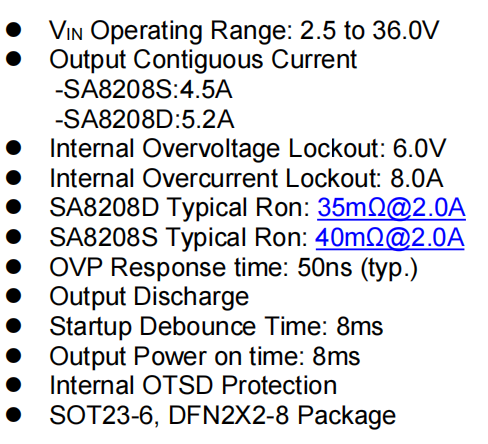

核心特性突破
- 业界领先的8A过流保护：满足高功率负载需求
- 超低导通电阻：SA8208D仅35mΩ@2A，效率提升显著
- 双封装优化：SOT23-6(4.5A)和DFN2x2-8(5.2A)精准定位
- 维持快速保护：50ns OVP响应，兼顾大功率与高速
功率密度与效率的平衡
SA8208在设计上实现了功率处理能力与效率的完美平衡：
- 导通损耗大幅降低：相比120mΩ前代产品，损耗降低约70%
- 热性能优化：即使在大电流下也能保持较低温升
- 系统效率提升：减少保护器件引入的功率损失
二、关键技术参数深度分析
超低导通电阻的技术价值
导通电阻对比：
- SA8208D：34mΩ@1A，35mΩ@2A
- SA8208S：38mΩ@1A，40mΩ@2A
- 传统型号：110-130mΩ@1A
系统级效益计算：
- 在3A负载下，功率损耗P = I² × R = 9 × 0.035 = 0.315W
- 传统器件：9 × 0.12 = 1.08W（损耗降低70%）
- 温升显著改善，系统可靠性提升
大电流保护机制
8A OCP阈值的工程意义：
- 支持电机、大功率处理器等瞬态电流需求
- 为多个功能模块的集中供电提供保护
- 防止因负载扩容导致的保护器件过载
三、封装热设计与功率处理

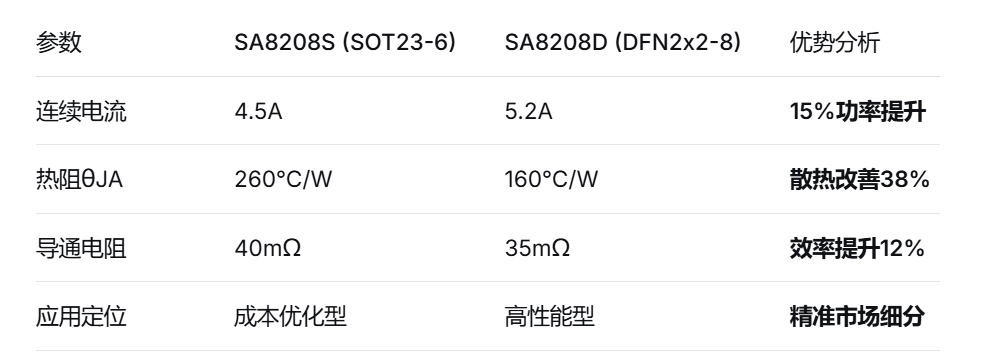

双封装策略的功率分级
热管理实战设计

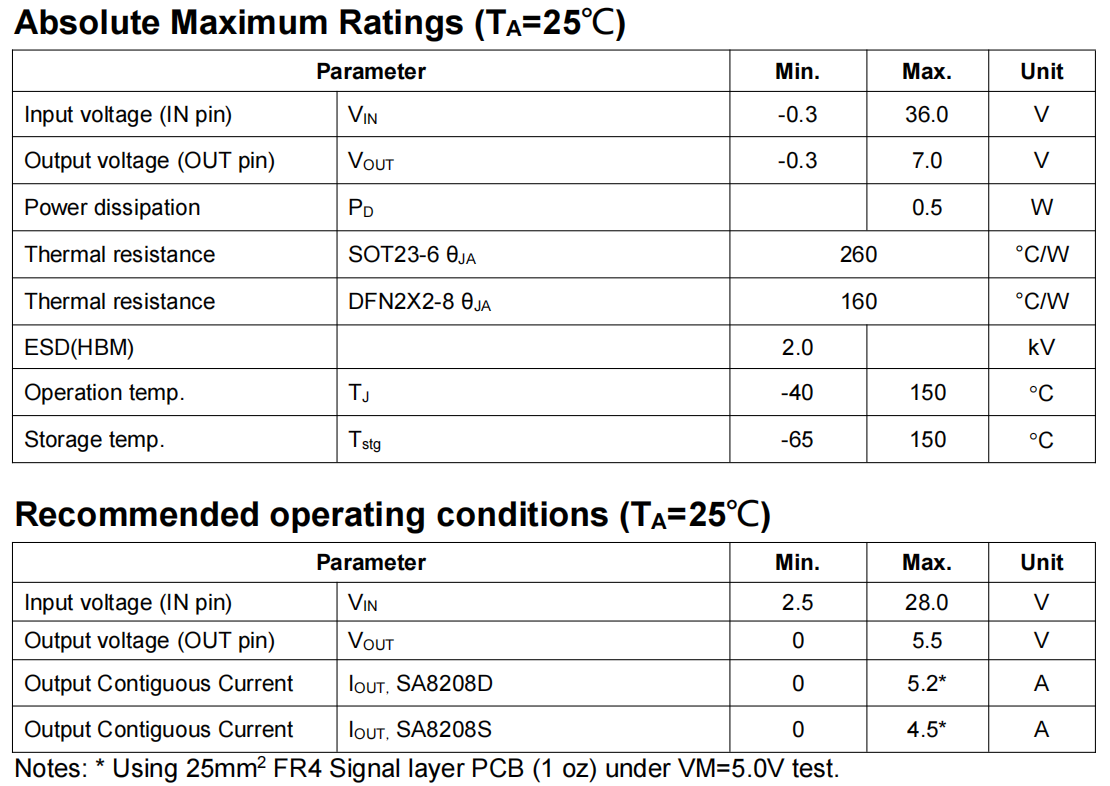

DFN2x2-8封装散热优势：
- 改进的热阻参数（160°C/W vs 传统260°C/W）
- 支持持续5.2A电流输出
- 适合紧凑空间的高功率应用
散热设计关键：
- 必须使用thermal via阵列连接至内部地平面
- 推荐焊盘铜箔面积≥30mm²
- 在环境温度>50°C时建议适当降额
四、系统级保护特性
快速OVP响应保持
尽管功率能力大幅提升，SA8208仍保持50ns OVP响应：
- 能够抑制高功率系统中的电压尖峰
- 保护敏感的大功率处理器和FPGA
- 在故障发生时快速隔离，防止故障扩散
与高功率负载的兼容性
容性负载启动管理：
- 支持大容量电容负载的启动需求
- 8A OCP阈值提供足够的启动电流余量
- 8ms启动时间去抖动，确保稳定启动
感性负载保护：
- 能够处理电机等感性负载的反电动势
- 快速保护机制防止电压过冲损坏器件
五、实战应用设计指南
布局布线特殊要求
功率路径设计：
- IN和OUT引脚使用宽铜皮连接（推荐宽度≥2mm）
- 避免使用细长走线引入额外电阻
- 多层板设计中充分利用电源平面

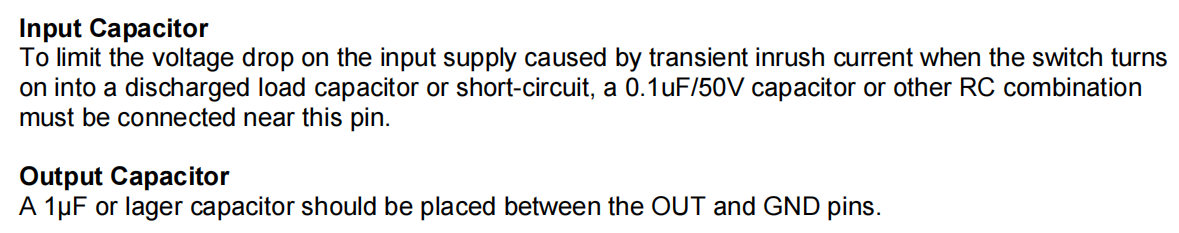

去耦电容优化：
- 输入电容：0.1μF/50V陶瓷电容，紧贴IN引脚
- 输出电容：1μF以上，根据负载瞬态特性调整
- 高频去耦：添加100nF电容抑制开关噪声
热设计验证方法
温升估算模型：
ΔT = I² × R × θJA
示例：SA8208D @4A, R=35mΩ, θJA=160°C/W
ΔT = 16 × 0.035 × 160 = 89.6°C
环境温度50°C时，结温≈140°C → 需要优化散热
散热增强措施：
- 增加铜皮面积和厚度（推荐2oz）
- 使用散热过孔连接至内部地平面
- 在高温环境中添加外部散热片
六、选型决策与应用场景
适用场景分析
SA8208D推荐场景：
- 大功率工业手持设备
- 高端数字相机和摄像设备
- 5V大功率处理器供电系统
- 多模块集中供电的嵌入式系统
SA8208S适用场景：
- 成本敏感的中功率应用
- 空间受限但需要良好保护的场景
- 4A以下的持续负载应用

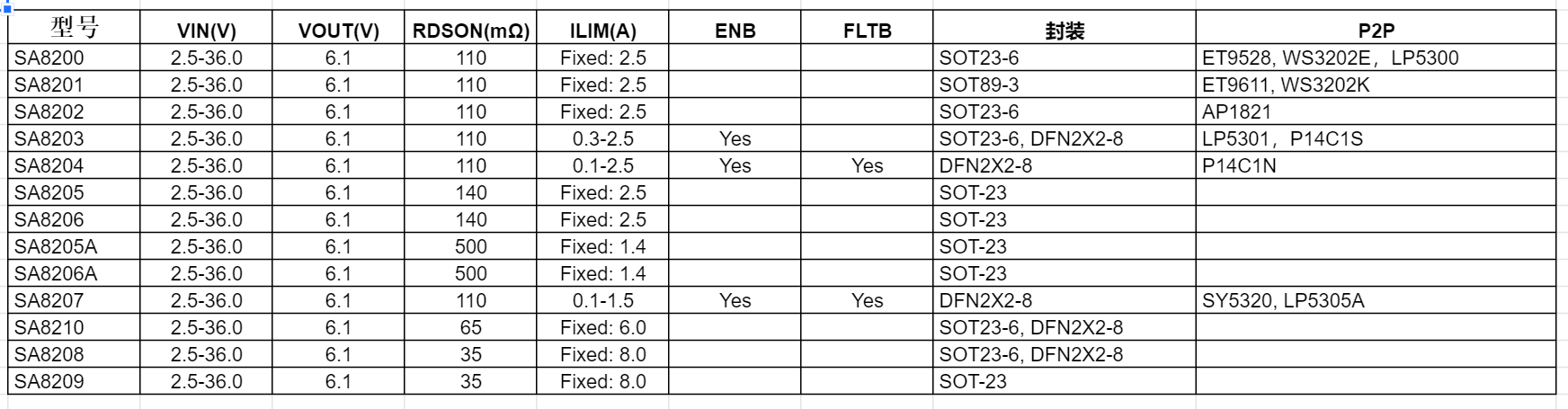

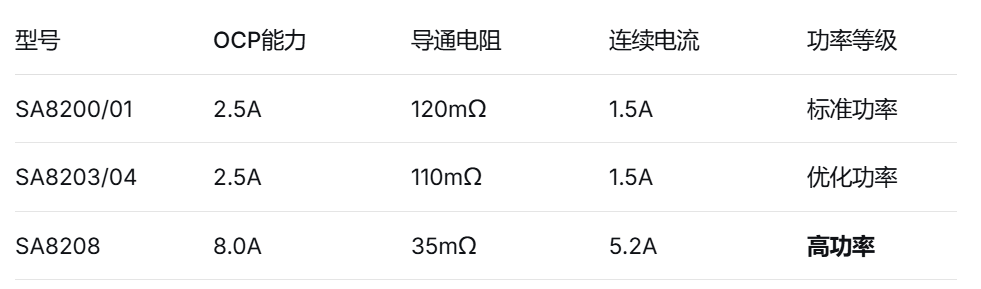

与系列其他型号的功率对比
总结：SA8208的技术突破与市场价值
SA8208代表了过压过流保护芯片向大功率、高效率、高可靠性方向的重要演进。其核心价值体现在三个维度：
技术突破
- 功率密度革新：在相同封装下实现3倍以上的电流能力
- 效率显著提升：导通电阻降低70%，系统效率优化
- 保护能力增强：8A OCP满足现代高功率负载需求
工程价值
- 简化高功率系统的保护设计
- 减少外围器件数量和PCB面积
- 提升系统整体效率和可靠性
市场定位
SA8208填补了标准保护芯片与大功率电源管理之间的空白，为工业设备、高端消费电子、通信设备等需要大电流保护的应用提供了理想的单芯片解决方案。
在电子设备功率需求不断增长的今天，SA8208这样的高性能保护芯片将成为高可靠性系统设计中不可或缺的关键元件。
本文基于SA8208官方数据手册的技术分析，重点解析其大功率处理能力的系统级价值。具体设计请以实际验证和官方最新文档为准。
