KP1505X (KP15052SPA/KP15051SPA/ KP1505ASPA) 典型应用 与管脚封装

KP1505X （KP15052SPA/KP15051SPA/ KP1505ASPA）作为一款高集成度电源管理芯片，凭借多通道输出、宽压适配及高效转换特性，在需要稳定供电与灵活电源管理的场景中应用广泛。

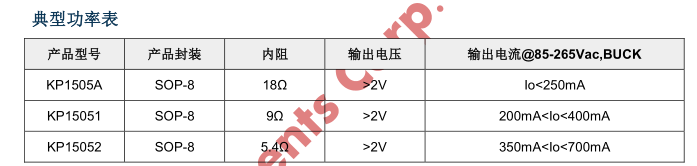

典型功率表：

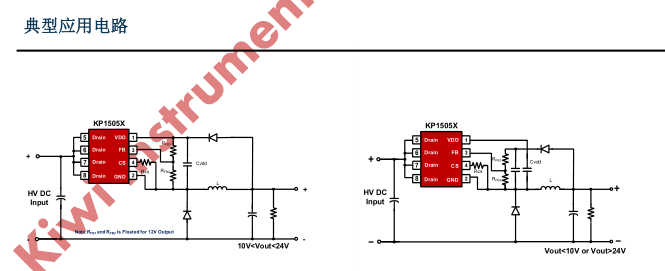

典型应用电路：

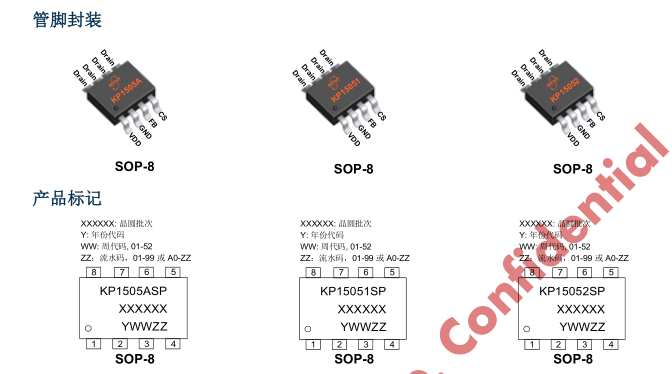

管脚封装

KP1505X （KP15052SPA/KP15051SPA/ KP1505ASPA）主要应用场景
‌LED 照明‌
适用于 2-8 W 智能灯丝灯、辅助电源等，支持 Buck 拓扑，效率高达 85%，待机功耗可控制在 50mW 以下‌。

‌裁剪机电源‌
典型应用为交流 220V 输入、直流 12-15V 输出方案，内置 500V MOSFET 和高压启动电路，简化外围设计并提升抗浪涌能力‌。

‌通用小功率电源‌
支持升降压拓扑，默认 12V 输出（FB 脚悬空），可通过分压电阻调节输出电压（2-24V）‌。

关键设计优势
‌多模式控制‌：无固定时钟，开关频率随负载自动调节（40-60kHz），消除可闻噪音‌。
‌集成保护功能‌：包括过载保护（OLP）、逐周期电流限制（OCP）、输出过压保护（OVP）等，均支持自恢复‌。
‌极简外围电路‌：元件少，BOM 成本低，单面板设计即可通过 EMI 认证‌。
典型电路示例
‌Buck 拓扑‌：输入 85-265VAC，输出通过 FB 分压设定，电感感量建议 330-680µH‌3。

‌布局要点‌：功率环路面积需小于 1cm²，FB 取样走线需远离高压区域‌3。

如需进一步优化设计，可参考其内部功能框图和实测性能数据（如 2kV 浪涌耐受、150℃ 过温保护等）‌
