STM32F4串口通信乱码

现象

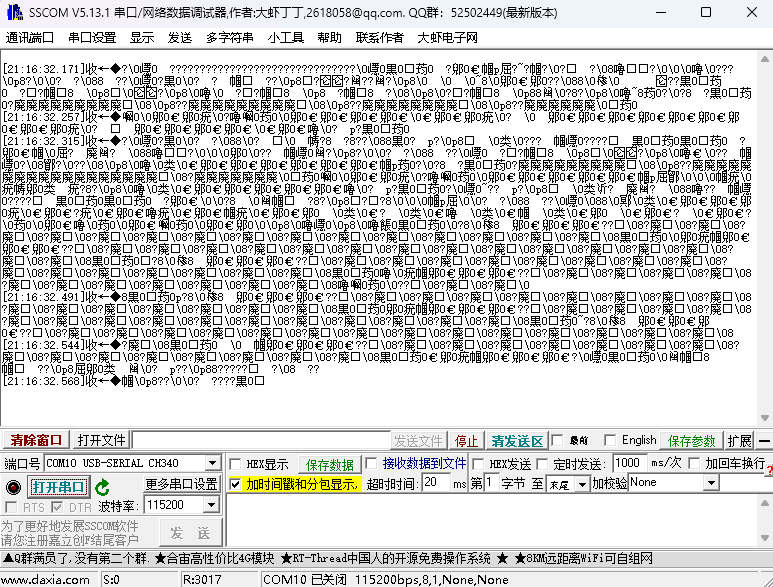

已经排除串口配置、上位机接收波特率配置问题，但是通信始终乱码

解决方案

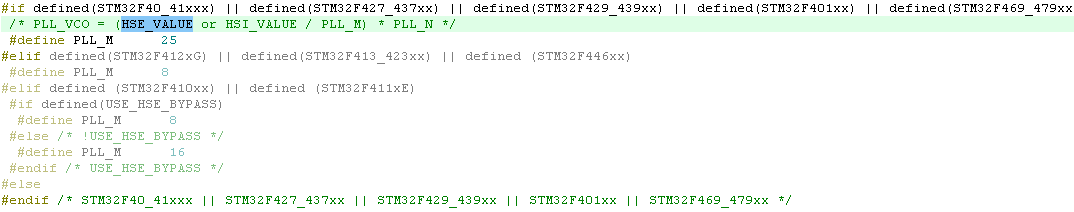

1. 在system_stm32f4xx.c文件中搜索“#define HSE_VALUE”，确保PLL_M的值与板子上的晶振保持一致。如晶振是25MHz，PLL_M=25；晶振是8MHz，PLL_M=8。


 #define PLL_M      25//修改为：#define PLL_M      8

2. 当前项目搜索“#define HSE_VALUE”——在stm32f4xx.h文件中，确保HSE_VALUE的值与板子上的晶振保持一致。如晶振是25MHz，HSE_VALUE=25000000；晶振是8MHz，HSE_VALUE=8000000。

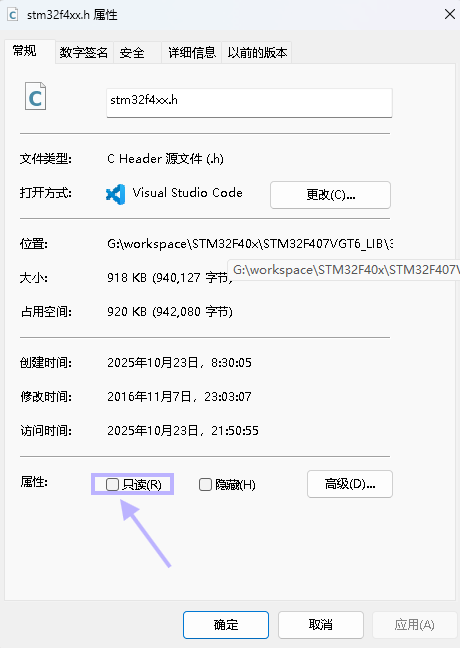

   文件无法修改的话，关闭工程，修改权限，重新打开工程：

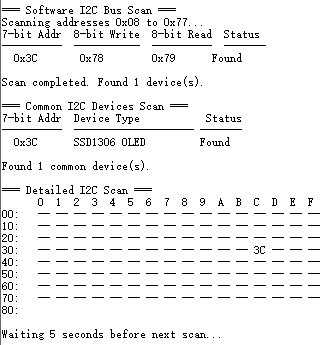

修改后串口数据正常

补充知识：晶振分频计算（无关知识，可选择观看）

1. SYSCLK : 25M / 25 * 336 / 2 =168M
2. AHB: SYSCLK / 1=168M
3. APB1: AHB / 2 = 84M
4. APB2: AHB / 4 =42M

---

参考资料

1. 解决STM32F407串口数据乱码问题
