【AD】5-3 PCB板框的内缩与外扩

• PCB设计时保证器件距离板边一定的距离，有利于SMT贴片
• 一定在线路层处理
• 生成内缩外扩之后，更换到禁布层

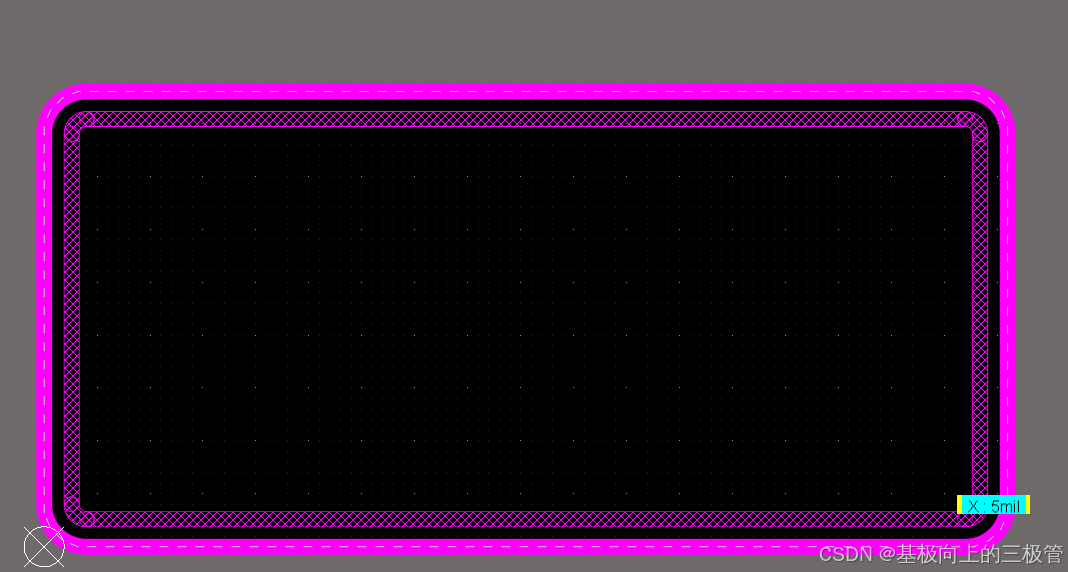

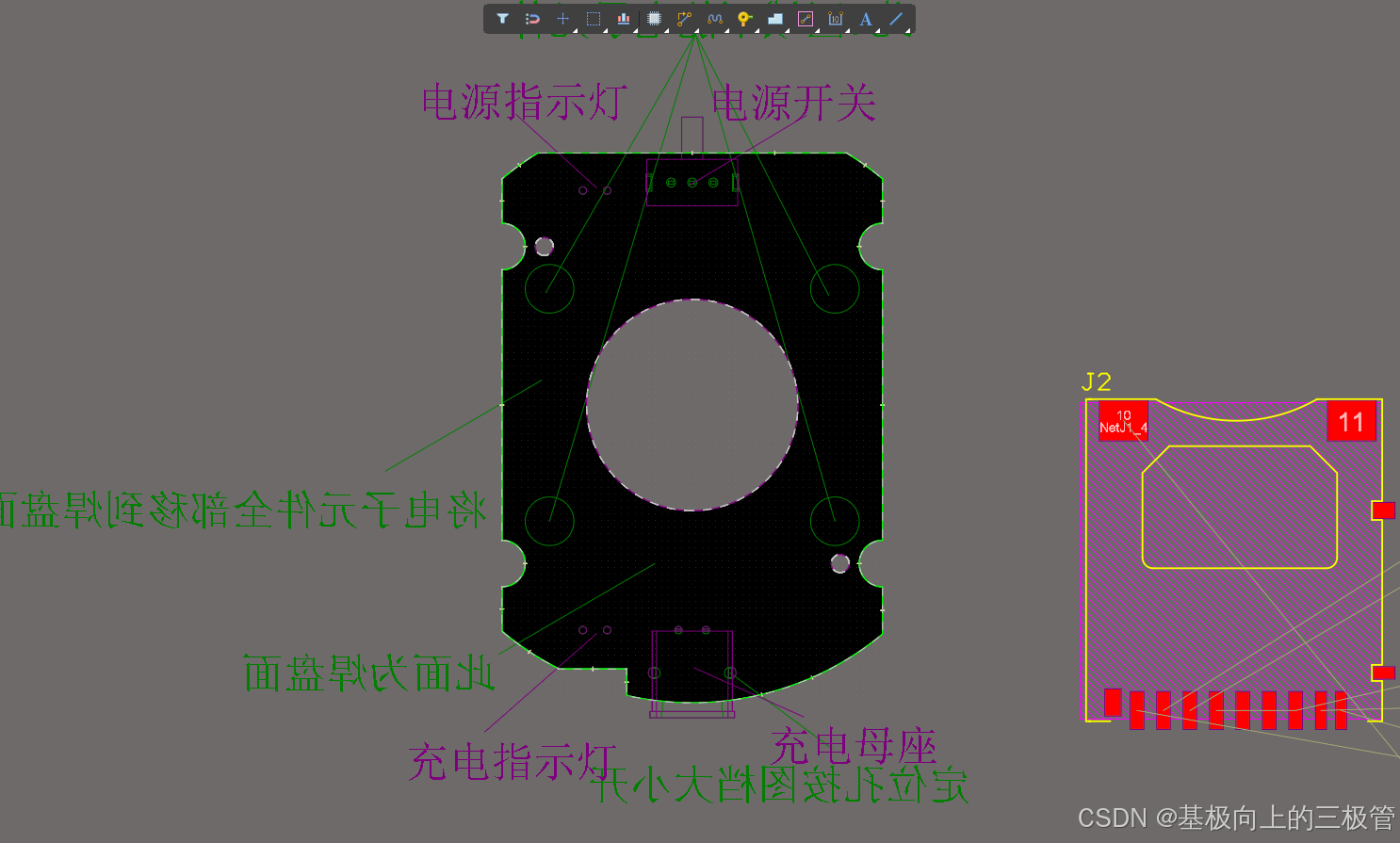

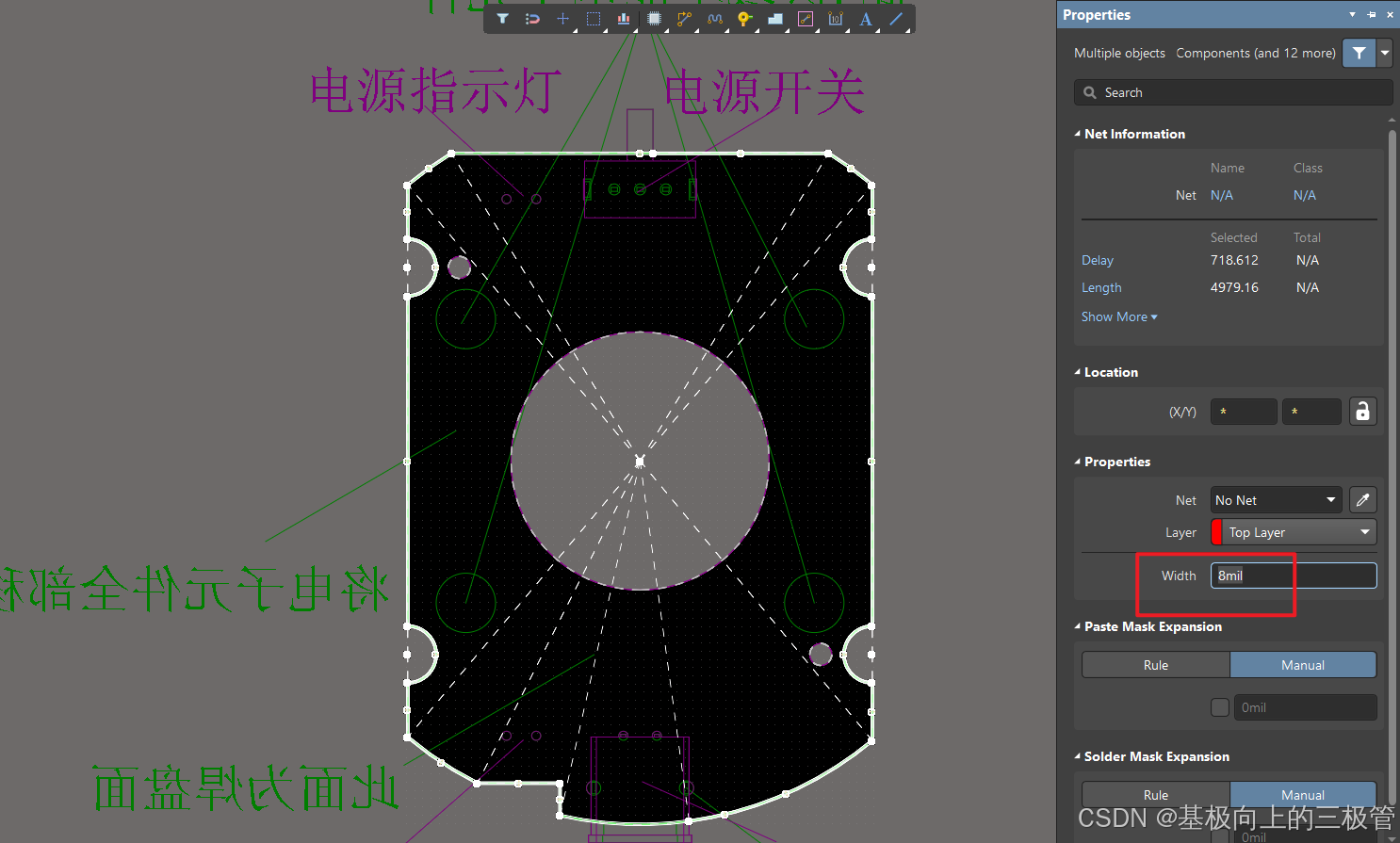

1.选择机械1层，将板框复制，选择顶层，进行智能粘贴（EA）至顶层，顶层选择线段（按TAB键全选）设置为8mil

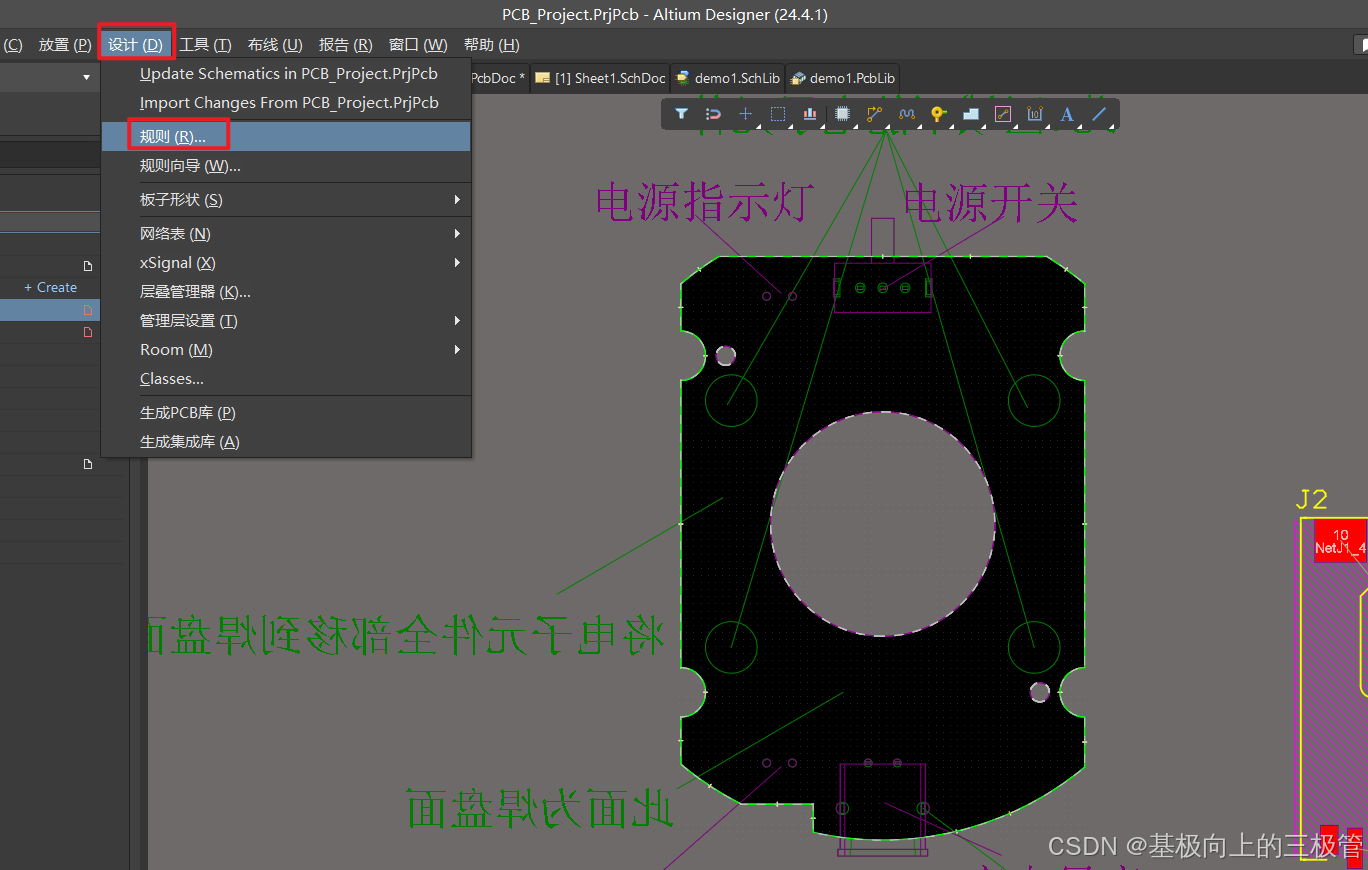

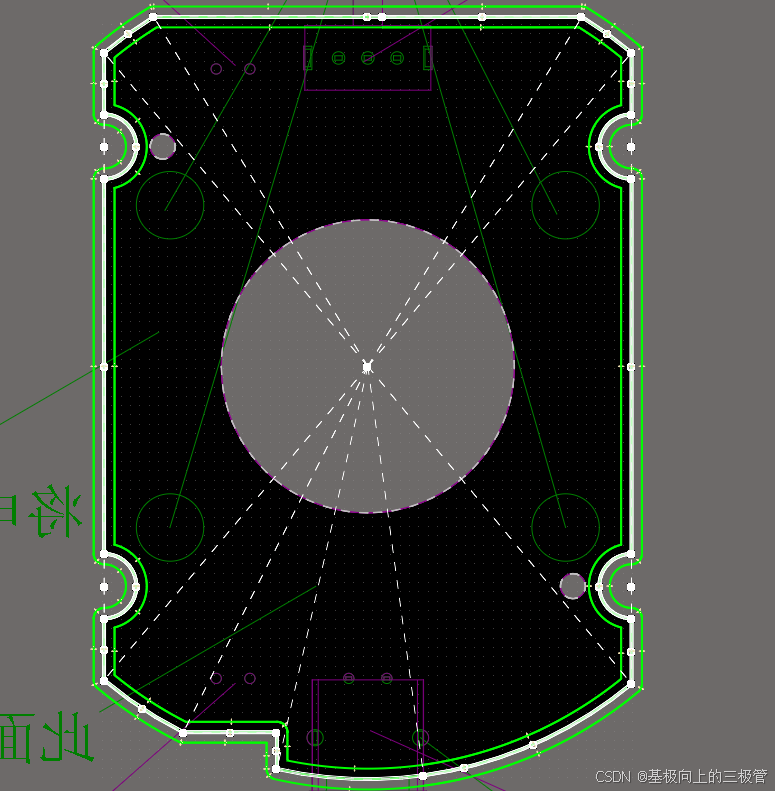

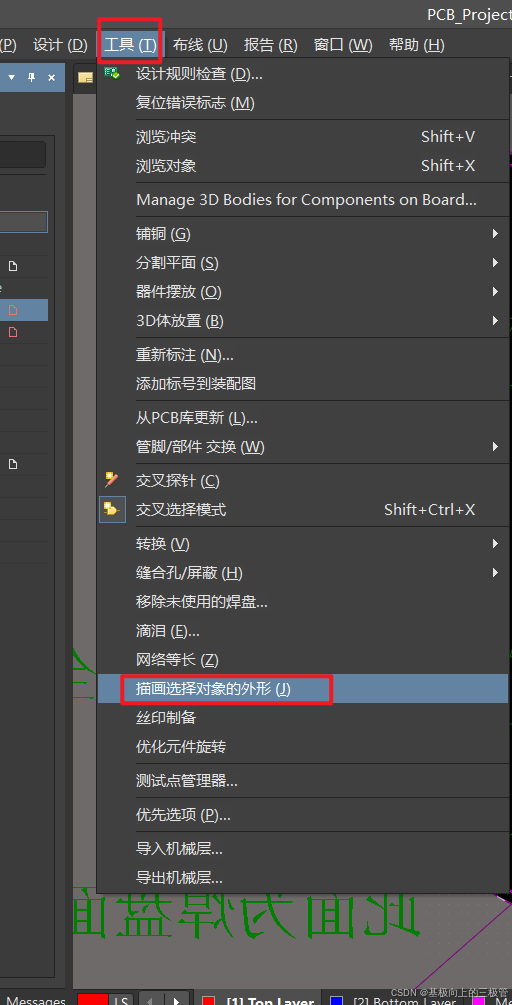

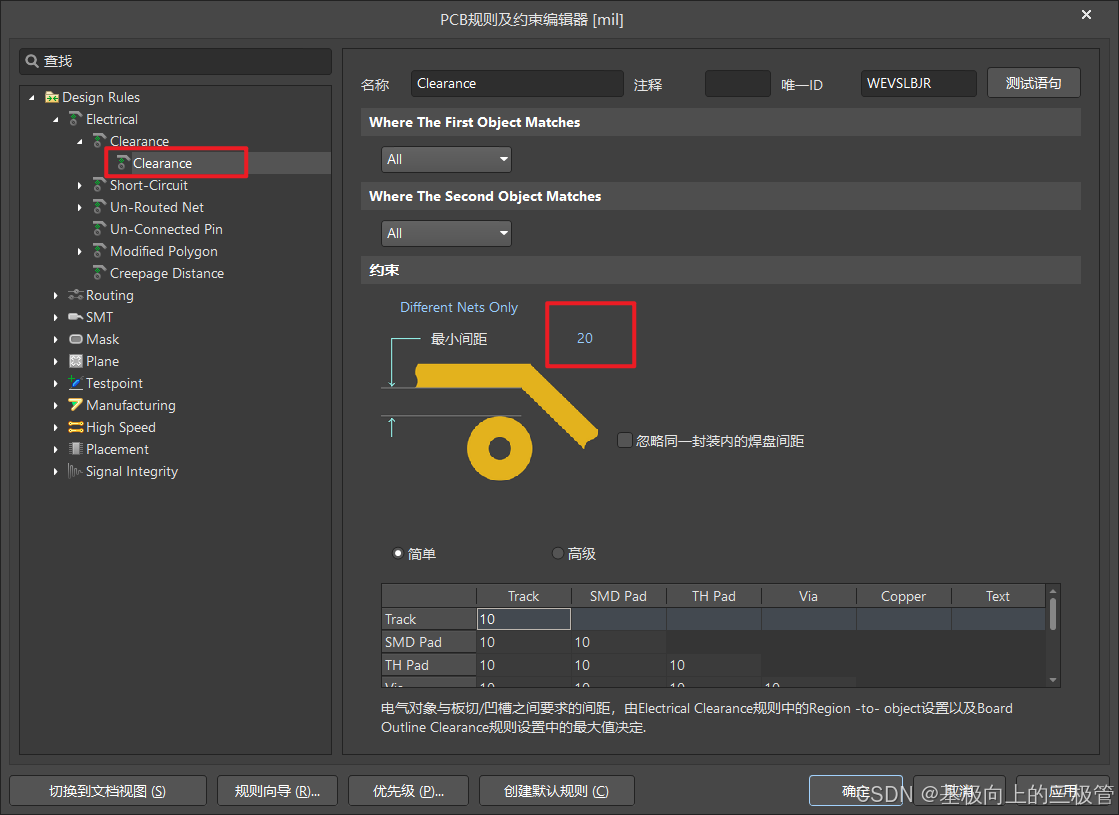

2.点击设计—规则（快捷键DR），找到相应规则改为20mil（内缩和外扩间距），在顶层选中板框，点击工具—描画选择对象的外形，选中最外边的按TAB键全选后删除

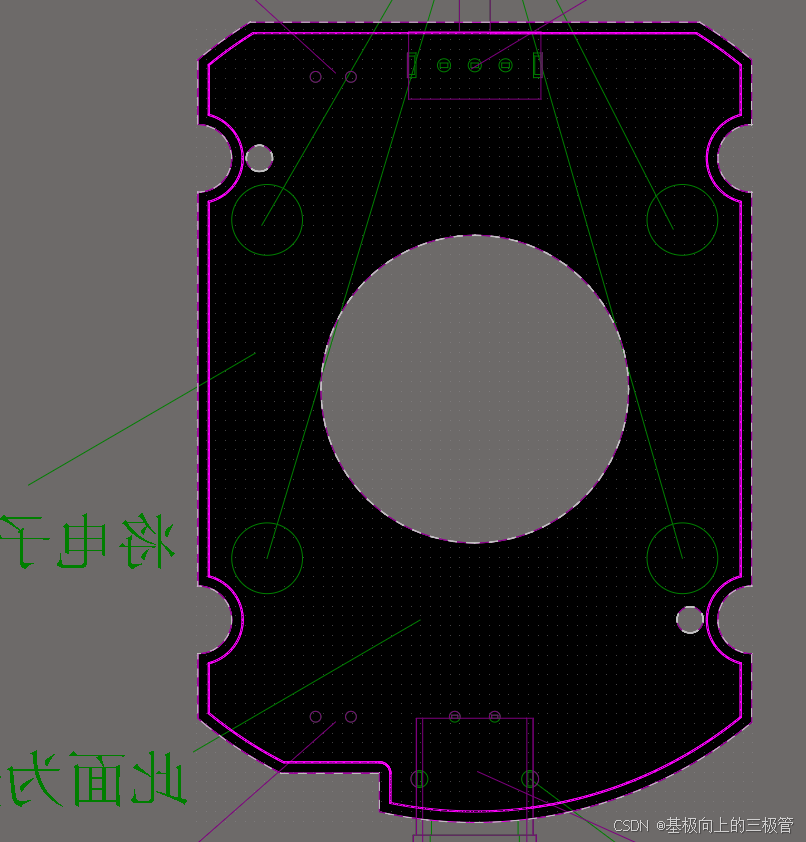

3.选中内部的板框剪切，选择禁布层（Keep-Out Layer层）智能粘贴，回到顶层将顶层板框删掉

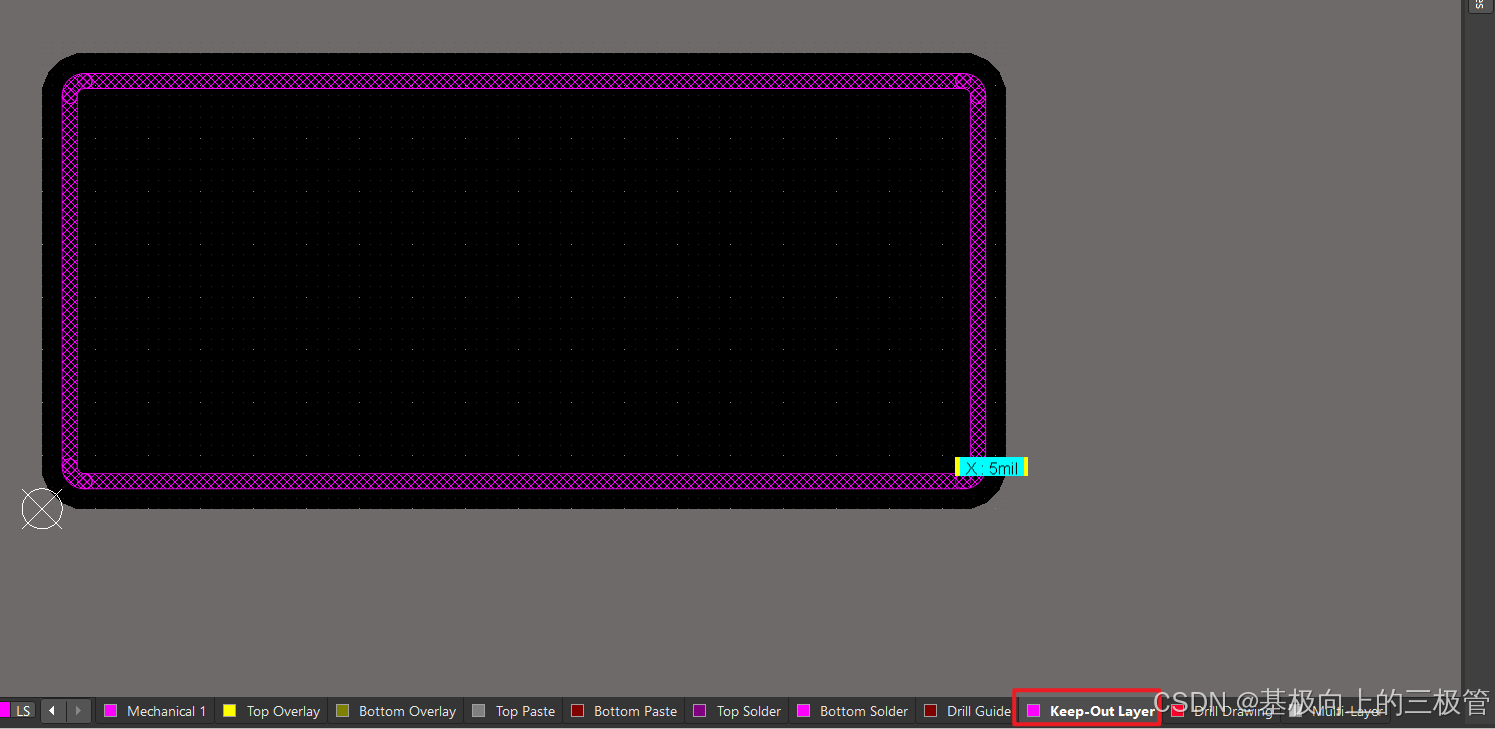

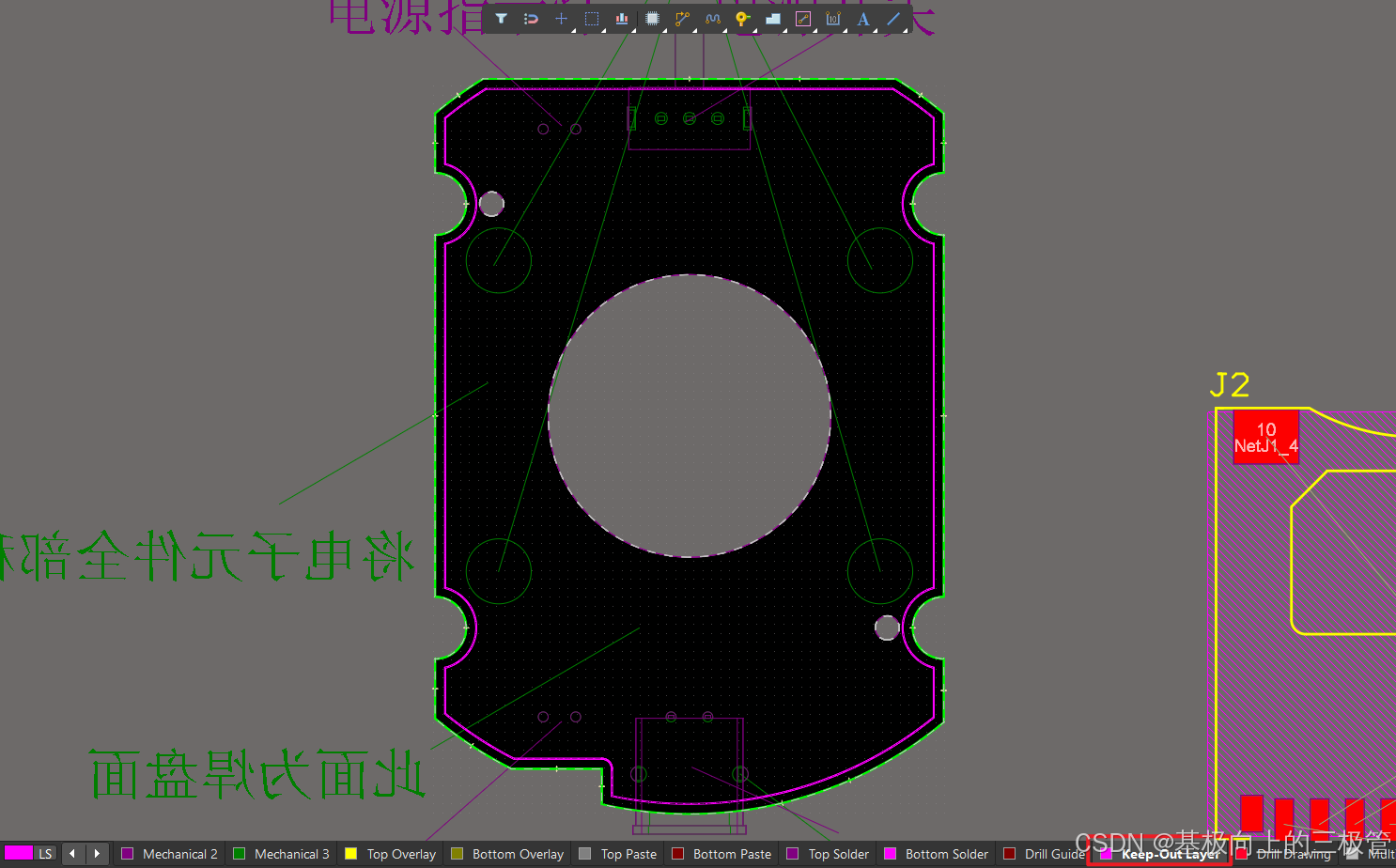

• 禁止布线层

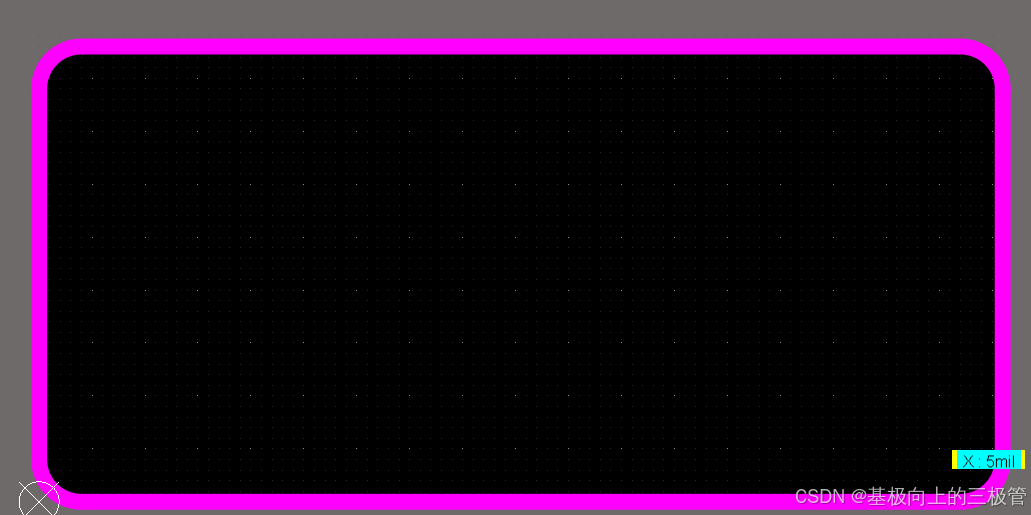

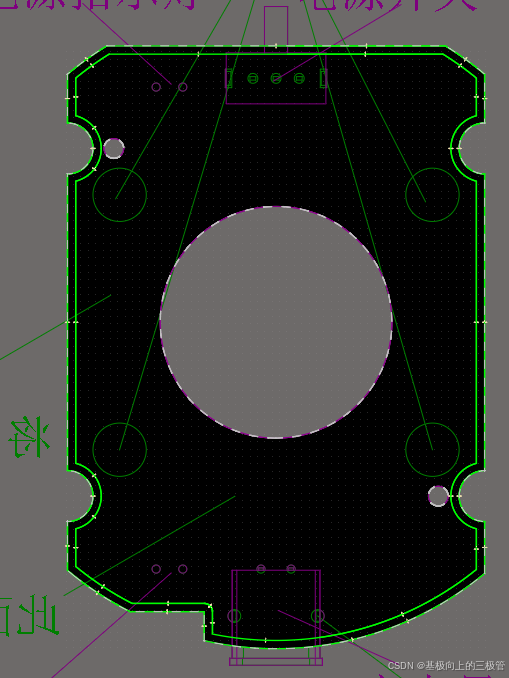

• 机械1层
