基于Qt Quick的图像标注与标注数据管理工具

一、背景介绍

1、为什么需要这个工具？

• 自动驾驶：在激光雷达投影的2D图像上标注道路元素（车道线、交通标志、行人等）
• 数据标准化：将标注结果保存为JSON格式，便于不同系统间的数据交换

2、为什么选择Qt Quick？

• 跨平台：一次开发，可在Windows、Linux、macOS上运行
• 性能优异：基于OpenGL的硬件加速渲染
• 开发效率高：声明式QML语言简化UI开发

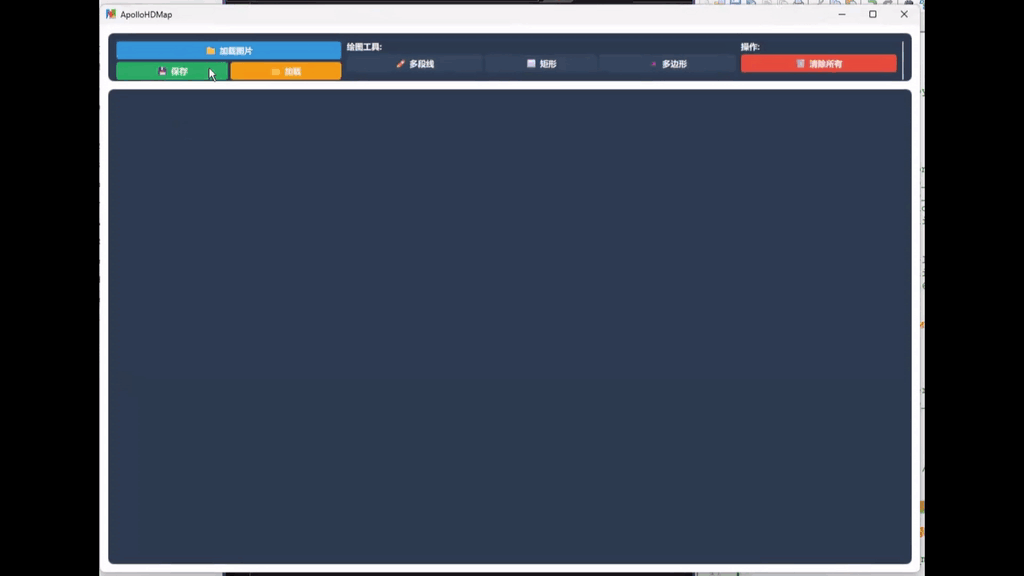

二、效果图展示

三、功能介绍

在加载的图片上绘制多种几何形状（多段线、矩形、多边形），并将标注数据保存为JSON格式。

1、 图像加载与显示

• 支持多种图片格式（JPG、JPEG、PNG、BMP、TIFF）
• 自动适应显示区域大小
• 智能坐标缩放，保持原始图片坐标与显示坐标的映射关系

2、 绘图工具系统

• 多段线绘制：连续点击创建折线，双击完成绘制
• 矩形绘制：点击两点自动生成完整矩形
• 多边形绘制：创建封闭多边形，自动闭合形状
• 实时预览绘制过程
• 随机颜色分配，便于区分不同标注

3、 标注编辑与管理

• 控制点编辑：选中标注后可拖动控制点调整形状
• 删除功能：支持删除单个选中标注或清空所有标注
• 选择状态可视化：选中标注高亮显示

4、 数据持久化

• JSON导出：保存标注数据，包含原始图片坐标信息
• JSON导入：加载之前保存的标注数据
• 数据预览：在保存前预览生成的JSON数据
• 支持复制到剪贴板或保存到文件

5、 用户界面特色

• 现代化深色主题设计
• 直观的工具按钮组
• 实时状态提示和操作说明
• 响应式布局，适应不同窗口大小

6、 快捷键支持

• Ctrl+O：打开图片
• Ctrl+S：保存标注数据
• Ctrl+L：加载标注数据
• Delete：删除选中标注
• Esc：取消当前操作或清除选择

四、代码

import QtQuick
import QtQuick.Controls
import QtQuick.Layouts
import QtQuick.Dialogs
import QtQuick.WindowWindow {id: windowwidth: 1200height: 800visible: true// 绘图模式枚举property int drawMode: 0readonly property int modeNone: 0readonly property int modePolyline: 1readonly property int modeRectangle: 2readonly property int modePolygon: 3// 颜色主题readonly property color primaryColor: "#2c3e50"readonly property color secondaryColor: "#3498db"readonly property color accentColor: "#e74c3c"readonly property color backgroundColor: "#ecf0f1"readonly property color textColor: "#2c3e50"readonly property color borderColor: "#bdc3c7"// 当前选中的shape和控制点索引property var selectedShape: nullproperty int selectedPointIndex: -1// 存储原始图片坐标和显示坐标的比例property real scaleX: 1.0property real scaleY: 1.0property real lastPaintedWidth: 0property real lastPaintedHeight: 0// 主布局ColumnLayout {anchors.fill: parentanchors.margins: 12spacing: 12// 控制栏Rectangle {id: controlBarLayout.fillWidth: trueheight: 70color: primaryColorradius: 8RowLayout {anchors.fill: parentanchors.margins: 12spacing: 8// 文件操作按钮组ColumnLayout {spacing: 4Layout.alignment: Qt.AlignTopButton {text: "📁 加载图片"Layout.fillWidth: trueonClicked: fileDialog.open()background: Rectangle {color: secondaryColorradius: 4}contentItem: Text {text: parent.textcolor: "white"font.bold: truehorizontalAlignment: Text.AlignHCenter}}RowLayout {spacing: 4Button {text: "💾 保存"Layout.fillWidth: trueonClicked: canvas.saveToJson()background: Rectangle {color: "#27ae60"radius: 4}contentItem: Text {text: parent.textcolor: "white"font.bold: truehorizontalAlignment: Text.AlignHCenter}}Button {text: "📂 加载"Layout.fillWidth: trueonClicked: loadJsonDialog.open()background: Rectangle {color: "#f39c12"radius: 4}contentItem: Text {text: parent.textcolor: "white"font.bold: truehorizontalAlignment: Text.AlignHCenter}}}}// 模式选择按钮组ColumnLayout {spacing: 4Layout.alignment: Qt.AlignTopLabel {text: "绘图工具:"color: "white"font.bold: true}ButtonGroup {id: modeGroup}RowLayout {spacing: 4Repeater {model: [{"text": "✏️ 多段线","mode": modePolyline}, {"text": "⬜ 矩形","mode": modeRectangle}, {"text": "🔺 多边形","mode": modePolygon}]Button {text: modelData.textcheckable: trueButtonGroup.group: modeGroupLayout.fillWidth: trueonClicked: {window.drawMode = modelData.modecanvas.resetCurrentDrawing()clearSelection()}background: Rectangle {color: checked ? accentColor : "#34495e"radius: 4border.width: checked ? 2 : 0border.color: "white"}contentItem: Text {text: parent.textcolor: "white"font.bold: truehorizontalAlignment: Text.AlignHCenter}}}}}// 操作按钮组ColumnLayout {spacing: 4Layout.alignment: Qt.AlignTopLabel {text: "操作:"color: "white"font.bold: true}Button {text: "🗑️ 清除所有"Layout.fillWidth: trueonClicked: {canvas.resetCanvas()clearSelection()}background: Rectangle {color: "#e74c3c"radius: 4}contentItem: Text {text: parent.textcolor: "white"font.bold: truehorizontalAlignment: Text.AlignHCenter}}}// 状态信息Rectangle {Layout.fillWidth: trueLayout.fillHeight: truecolor: "transparent"border.color: borderColorborder.width: 1radius: 6Label {anchors.fill: parentanchors.margins: 8text: getModeDescription()color: "white"wrapMode: Text.WordWrapfont.pointSize: 10}}}}// 图片显示和绘制区域Rectangle {id: contentAreaLayout.fillWidth: trueLayout.fillHeight: truecolor: "#2c3e50"radius: 8clip: true// 图片显示区域Item {id: imageContaineranchors.fill: parentanchors.margins: 8Image {id: backgroundImageasynchronous: truecache: falsefillMode: Image.Stretchanchors.fill: parent// 图片加载完成后的处理onStatusChanged: {if (status === Image.Ready) {canvas.resetCanvas()updateScaleFactors()console.log("图片尺寸:", sourceSize.width, "x",sourceSize.height)console.log("图片显示尺寸:", paintedWidth, "x",paintedHeight)console.log("图片位置:", x, y)}}// 图片显示尺寸变化时重新计算坐标onPaintedWidthChanged: {if (status === Image.Ready) {updateScaleFactors()canvas.updateShapeCoordinates()}}onPaintedHeightChanged: {if (status === Image.Ready) {updateScaleFactors()canvas.updateShapeCoordinates()}}}// 绘制画布 - 直接覆盖在图片上Canvas {id: canvas// 直接使用图片的显示区域anchors.fill: backgroundImageproperty var currentShape: nullproperty var shapes: []property bool drawing: falseproperty point lastPoint: Qt.point(0, 0)property int rectanglePointCount: 0// 存储原始坐标（相对于原始图片尺寸）property var originalShapes: []// 更新所有形状的坐标（当图片显示尺寸变化时）function updateShapeCoordinates() {if (!backgroundImage.sourceSize.width|| !backgroundImage.sourceSize.height) {return}var newScaleX = backgroundImage.paintedWidth/ backgroundImage.sourceSize.widthvar newScaleY = backgroundImage.paintedHeight
