开关电源的瞬态电流如何测试？

开关电源的瞬态电流是指电源在负载突变、开关机、电压波动等动态场景下产生的短时电流，其测试核心是精准捕捉快速电流变化并量化关键参数。

测试设备：

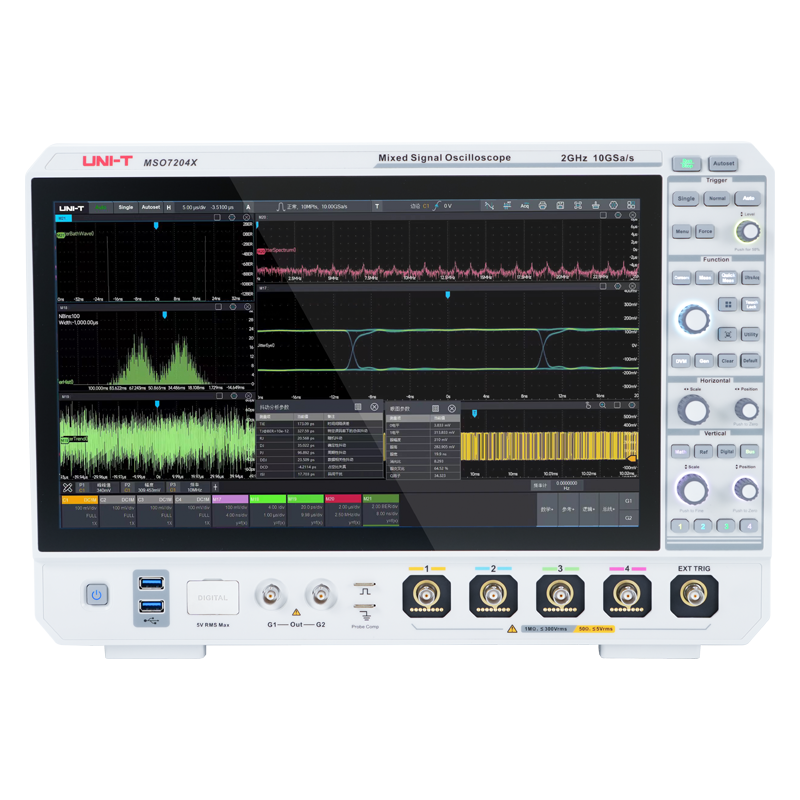

示波器：捕获瞬态电流的波形，量化时间参数（上升时间、恢复时间）和幅度参数（峰值）。
电子负载：具有动态负载模式，模拟实际应用中的负载突变。
交直流电源：为被测的开关电源供电，保障其稳定工作。
电流探头：测试采集电流波形。

测试步骤：

1.电流信号接入：将电流探头夹在开关电源输出端的正极线缆上，电流探头输出端接示波器通道 1；

2.电压同步观察：将示波器通道 2 探头接开关电源输出端，便于同步分析电流瞬态与电压纹波的关联。

3.将电子负载调整为动态负载模式，设置阶跃前后的负载值、阶跃速度以及开启循环阶跃模式，方便多次采集波形。

4.将示波器的触发方式选择为边沿触发，触发源设为通道 1，触发阈值设为阶跃电流的 50%，确保精准捕获瞬态起始点；根据瞬态持续时间设置示波器的时基以及幅值。

5.启动开关电源，待输出电压稳定后，通过示波器捕获瞬态电流波形和输出电压波形，并读取瞬态峰值电流、上升时间/下降时间、恢复时间以及电压跌落/过冲等关键参数。

6.除了以上的指标外，通过以上的步骤还可以采集开关电源到的启动瞬态、短路瞬态和输入电压波动瞬态等指标，从而输入电压波动对输出电流的影响。

以上的步骤即为手动测试开关电源瞬态电流的过程，如果想通过自动化测试，则可以借助类似ATECLOUD平台的测试工具，通过软件直接控制仪器进行采集，软件测试比较适合大批量和多次重复的测试，可以根据实际的需求进行选择。
