【OPENGL ES 3.0 学习笔记】第九天：缓存、顶点和顶点数组

news 2025/10/23 8:07:42

请添加图片描述

图形渲染的基石

在OpenGL ES（嵌入式系统的 OpenGL 子集）中，顶点数据的处理是图形渲染的核心环节。

无论是绘制简单的三角形，还是复杂的3D模型，都需要通过顶点数组、顶点属性和缓冲区对象这三个核心组件来管理顶点数据。

它们共同决定了如何将数据从CPU传递到GPU，并最终被着色器处理以生成图像。本文将详细解析这三个概念的定义、作用及协同工作机制。

缓冲区对象（Buffer Object）

在讨论顶点数据之前，首先需要明确缓冲区对象（Buffer Object） 的角色。

简单来说，缓冲区对象是GPU内存中的一块“数据仓库”，用于存储顶点数据、索引数据等与渲染相关的信息。

其核心价值在于减少CPU与GPU之间的数据传输开销——传统方式中，顶点数据存储在CPU内存，每次绘制都需要重新传输到GPU；而缓冲区对象将数据提前“搬运”到GPU，后续渲染直接从GPU内存读取，大幅提升效率。

顶点缓冲区对象（VBO）

在顶点数据处理中，最常用的缓冲区对象是顶点缓冲区对象（Vertex Buffer Object，VBO），对应OpenGL ES中的GL_ARRAY_BUFFER目标（Target）。

VBO专门用于存储顶点的属性数据（如位置、颜色、纹理坐标等）。

除VBO外，还有用于存储绘制索引的元素缓冲区对象（Element Buffer Object，EBO）（对应GL_ELEMENT_ARRAY_BUFFER），但本文聚焦顶点数据，暂以VBO为核心展开。

VBO的创建与使用流程

VBO的使用遵循“生成→绑定→配置数据”的固定流程，具体步骤如下：

生成缓冲区对象
通过glGenBuffers函数创建缓冲区对象，获取一个唯一的ID（非零整数），用于标识该缓冲区：
```
GLuint vbo;
glGenBuffers(1, &vbo); // 生成1个缓冲区，ID存入vbo
```
绑定缓冲区到目标
通过glBindBuffer将缓冲区与特定目标（如GL_ARRAY_BUFFER）关联，后续对该目标的操作会作用于绑定的缓冲区：
```
glBindBuffer(GL_ARRAY_BUFFER, vbo); // 将vbo绑定到GL_ARRAY_BUFFER目标
```
分配并上传数据
通过glBufferData为缓冲区分配GPU内存，并将CPU端的数据复制到GPU：
```
// 假设vertices是CPU内存中的顶点数据数组，size是数据总字节数
glBufferData(GL_ARRAY_BUFFER, size, vertices, GL_STATIC_DRAW);
```
其中第四个参数usage指定数据使用方式，常见取值：
- GL_STATIC_DRAW：数据上传后很少修改（如静态模型）；
- GL_DYNAMIC_DRAW：数据可能频繁修改（如动画顶点）。

VBO的优势

性能提升：数据存储在GPU内存，避免CPU与GPU的频繁数据传输；
简化状态管理：通过绑定机制，可快速切换不同的顶点数据集；
支持大规模数据：GPU内存通常更适合处理海量顶点数据（如复杂模型）。

顶点属性（Vertex Attribute）

顶点是构成图形的基本单元（如三角形的三个顶点），但一个顶点并非仅包含位置信息——它可能还附带颜色、纹理坐标、法向量等“特征”。

这些特征被称为顶点属性（Vertex Attribute），每个属性本质上是顶点的一个数据维度。

常见的顶点属性

位置（Position）：最基础的属性，通常是3个分量（x, y, z）的浮点数，描述顶点在3D空间中的坐标；
颜色（Color）：可能是4个分量（r, g, b, a）的浮点数（范围0.0_{1.0）或字节（范围0}255），描述顶点的颜色；
纹理坐标（Texture Coordinate）：通常是2个分量（u, v）的浮点数，描述顶点对应纹理图像的采样位置；
法向量（Normal）：3个分量的浮点数，用于光照计算，描述顶点表面的朝向。

顶点属性的配置

VBO中存储的是连续的二进制数据（如一串浮点数或字节），GPU并不知道这些数据的“含义”（哪个部分是位置，哪个是颜色）。

因此，需要通过属性配置告诉GPU：每个属性的起始位置、数据类型、分量数量等。

配置顶点属性的核心函数是glVertexAttribPointer，其原型如下：

void glVertexAttribPointer(GLuint index,        // 属性索引（与着色器中的输入变量关联）GLint size,          // 每个属性的分量数量（如3表示x,y,z）GLenum type,         // 数据类型（如GL_FLOAT、GL_UNSIGNED_BYTE）GLboolean normalized,// 是否将非浮点数据归一化到[0,1]或[-1,1]GLsizei stride,      // 相邻顶点的属性数据之间的字节间隔（步长）const void* pointer  // 该属性在VBO中的起始偏移量（字节）
);

关键参数解析：

index：属性的索引值，需与顶点着色器中声明的输入变量（in变量）关联（通过layout(location = index)指定或链接后查询）；
size：每个属性的分量数（1~4），例如位置属性通常为3（x,y,z）；
normalized：若数据类型是整数（如GL_UNSIGNED_BYTE），设为GL_TRUE会将其归一化到0.0~1.0（便于着色器处理）；
stride：当顶点属性是“ interleaved ”（ interleaved ）存储时（如位置、颜色交替存储），需指定相邻顶点的总字节数（步长）；若属性是连续存储的，可设为0；
pointer：该属性在VBO中的起始偏移量（字节），例如若前3个分量是位置，颜色可能从第12字节（3×4字节）开始。

启用顶点属性

配置完成后，需通过glEnableVertexAttribArray启用属性，否则GPU会忽略该属性：

glEnableVertexAttribArray(0); // 启用索引为0的顶点属性（如位置）

顶点数组对象（VAO）

在实际渲染中，一个场景可能包含多个模型，每个模型的顶点属性配置（如属性数量、步长、偏移量等）可能不同。

如果每次切换模型都需要重新调用glVertexAttribPointer和glEnableVertexAttribArray，不仅代码繁琐，还会降低效率。

顶点数组对象（Vertex Array Object，VAO） 正是为解决这一问题而生：它是一个“状态容器”，可以记录当前绑定的VBO、顶点属性的配置（glVertexAttribPointer的参数）以及属性的启用状态（glEnableVertexAttribArray）。当绑定VAO时，其记录的所有状态会被自动恢复，无需重复配置。

VAO的适用版本

需要注意的是，VAO是OpenGL ES 3.0及以上版本引入的特性。

在OpenGL ES 2.0中，没有VAO，必须手动管理顶点属性配置，每次绘制前需重新绑定VBO并设置属性。

VAO的创建与使用流程

VAO的使用流程与VBO类似，核心是“生成→绑定→记录状态”：

生成VAO
通过glGenVertexArrays创建VAO，获取唯一ID：

GLuint vao;
glGenVertexArrays(1, &vao); // 生成1个VAO，ID存入vao

绑定VAO
通过glBindVertexArray绑定VAO，后续的顶点属性配置会被该VAO记录：
```
glBindVertexArray(vao); // 绑定VAO，后续状态会被记录
```

记录状态
绑定VBO并配置顶点属性（调用glVertexAttribPointer和glEnableVertexAttribArray），此时VAO会自动记录这些状态：

glBindBuffer(GL_ARRAY_BUFFER, vbo); // 绑定VBO
// 配置位置属性（索引0，3个float分量，步长20字节，偏移0）
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 20, (void*)0);
glEnableVertexAttribArray(0);
// 配置颜色属性（索引1，2个unsigned byte分量，步长20字节，偏移12）
glVertexAttribPointer(1, 2, GL_UNSIGNED_BYTE, GL_TRUE, 20, (void*)12);
glEnableVertexAttribArray(1);

解绑VAO
完成配置后，可解绑VAO以避免误操作：
```
glBindVertexArray(0); // 解绑VAO
```
绘制时复用状态
当需要绘制该模型时，只需绑定VAO，所有状态会自动恢复，直接调用绘制函数即可：
```
glBindVertexArray(vao); // 恢复VAO记录的状态
glDrawArrays(GL_TRIANGLES, 0, 3); // 绘制3个顶点组成的三角形
```

VAO的优势

简化代码：无需重复编写顶点属性配置代码，只需绑定VAO即可恢复状态；
提升效率：减少状态切换的函数调用，降低GPU的状态管理开销；
支持多模型管理：每个模型对应一个VAO，通过切换VAO快速切换渲染对象。

从数据到图像的流程

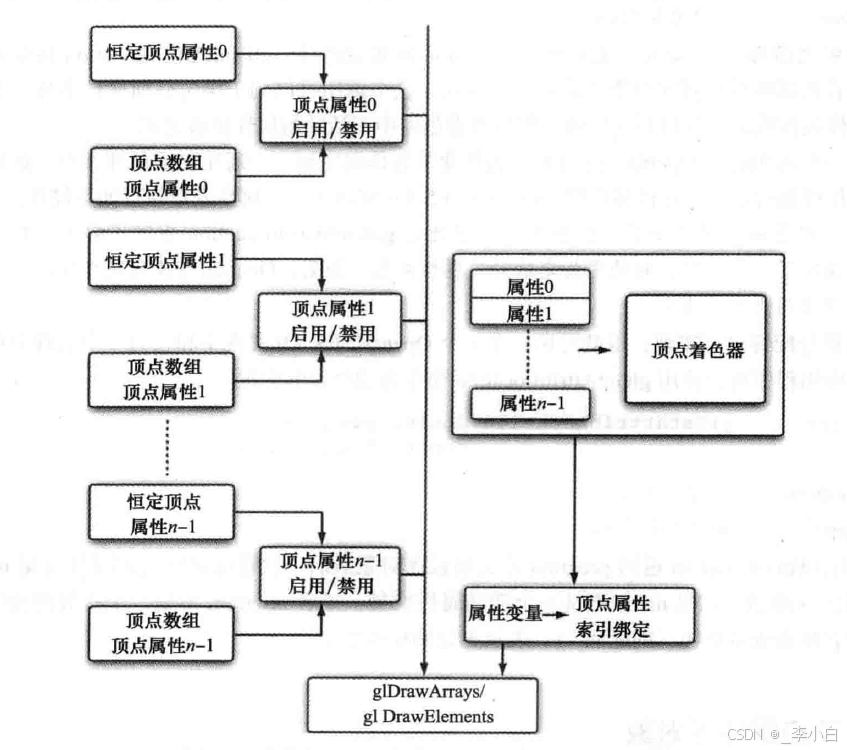

顶点数组（VAO）、顶点属性、缓冲区对象（VBO）并非孤立存在，它们的协同工作是OpenGL ES渲染流水线的基础。以下是一个完整的流程示例：
在这里插入图片描述

步骤1：定义顶点数据（CPU端）

假设我们要绘制一个三角形，每个顶点包含“位置（x,y,z）”和“颜色（r,g,b,a）”两个属性，数据格式如下：

// 顶点数据：位置（3×float） + 颜色（4×unsigned byte），共3+4=7个分量
struct Vertex {float x, y, z;         // 位置（3×4字节=12字节）unsigned char r, g, b, a; // 颜色（4×1字节=4字节）
};
Vertex vertices[] = {{ -0.5f, -0.5f, 0.0f, 255, 0, 0, 255 }, // 左下顶点（红色）{  0.5f, -0.5f, 0.0f, 0, 255, 0, 255 }, // 右下顶点（绿色）{  0.0f,  0.5f, 0.0f, 0, 0, 255, 255 }  // 上顶点（蓝色）
};

步骤2：创建VBO并上传数据

将CPU端的顶点数据上传到GPU的VBO中：

GLuint vbo;
glGenBuffers(1, &vbo);
glBindBuffer(GL_ARRAY_BUFFER, vbo);
// 上传数据：总大小=3个顶点 × 每个顶点16字节（12+4）=48字节
glBufferData(GL_ARRAY_BUFFER, 3 * sizeof(Vertex), vertices, GL_STATIC_DRAW);

步骤3：创建VAO并记录属性配置

通过VAO记录VBO和顶点属性的配置：

GLuint vao;
glGenVertexArrays(1, &vao);
glBindVertexArray(vao); // 绑定VAO，开始记录状态// 绑定VBO（VAO会记录当前绑定的GL_ARRAY_BUFFER）
glBindBuffer(GL_ARRAY_BUFFER, vbo);// 配置位置属性（索引0）：3个float，步长16字节，偏移0
glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, sizeof(Vertex), (void*)0);
glEnableVertexAttribArray(0);// 配置颜色属性（索引1）：4个unsigned byte，归一化，步长16字节，偏移12
glVertexAttribPointer(1, 4, GL_UNSIGNED_BYTE, GL_TRUE, sizeof(Vertex), (void*)12);
glEnableVertexAttribArray(1);glBindVertexArray(0); // 解绑VAO，结束记录

步骤4：绘制图形

绑定VAO并调用绘制函数，GPU会自动使用VAO记录的状态解析VBO中的数据：

// 渲染循环中
glBindVertexArray(vao); // 恢复VAO状态（VBO+属性配置）
glDrawArrays(GL_TRIANGLES, 0, 3); // 绘制三角形（3个顶点）

注意事项与版本差异

OpenGL ES 2.0中无VAO：在ES 2.0中，必须手动管理VBO和顶点属性配置，每次绘制前需重新绑定VBO并调用glVertexAttribPointer，代码更繁琐。
顶点属性索引与着色器关联：顶点属性的index必须与顶点着色器中的输入变量对应。例如，着色器中声明layout(location = 0) in vec3 aPosition;表示索引0的属性对应位置数据。
步长与偏移量的计算：当顶点属性 interleaved 存储时（如位置+颜色），stride需设为单个顶点的总字节数；若属性连续存储（如所有位置在前，所有颜色在后），stride设为0。
禁用未使用的属性：若顶点着色器未使用某个属性，需通过glDisableVertexAttribArray禁用，否则可能导致渲染错误。
